Алюмофехралевый обогреватель

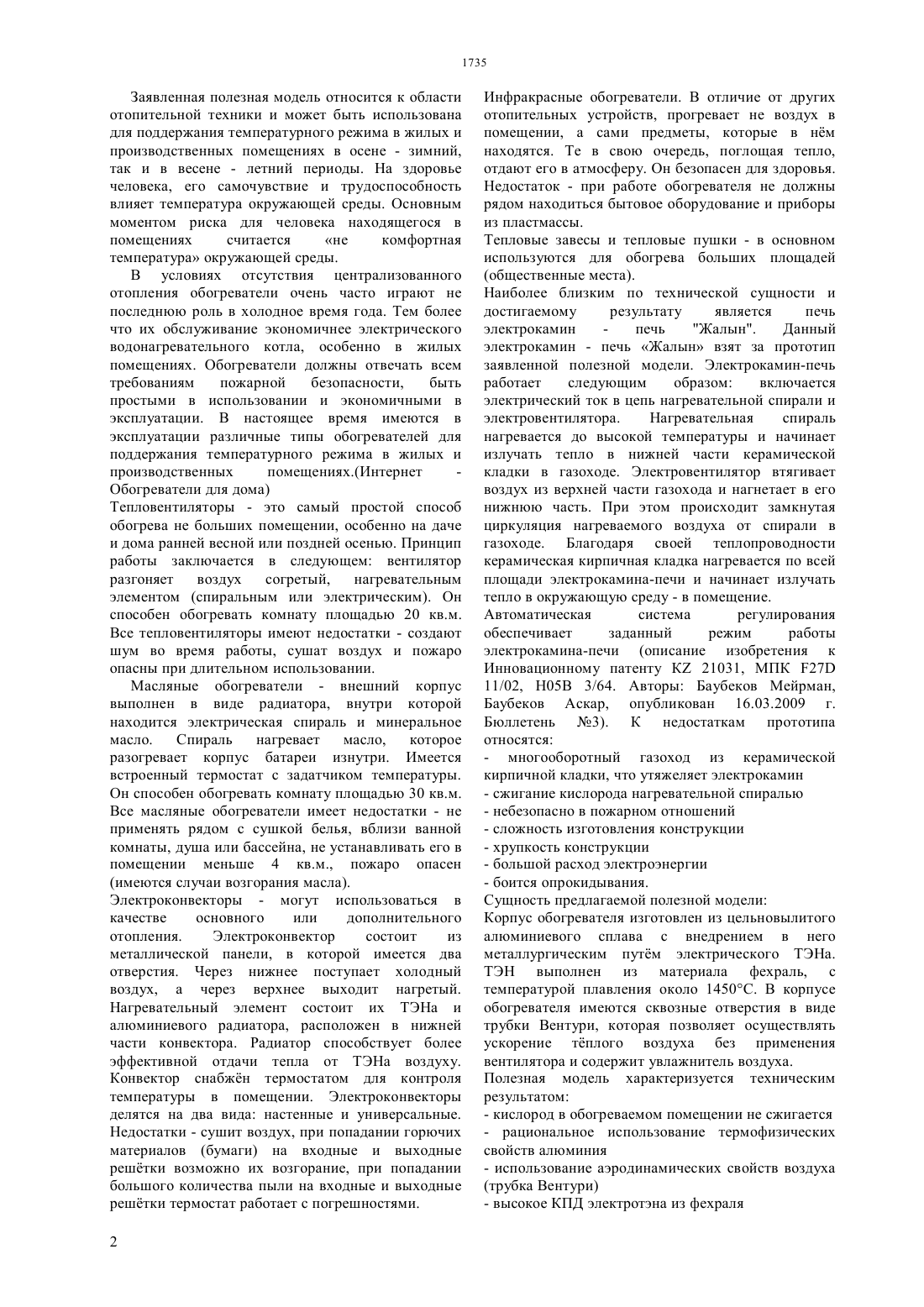

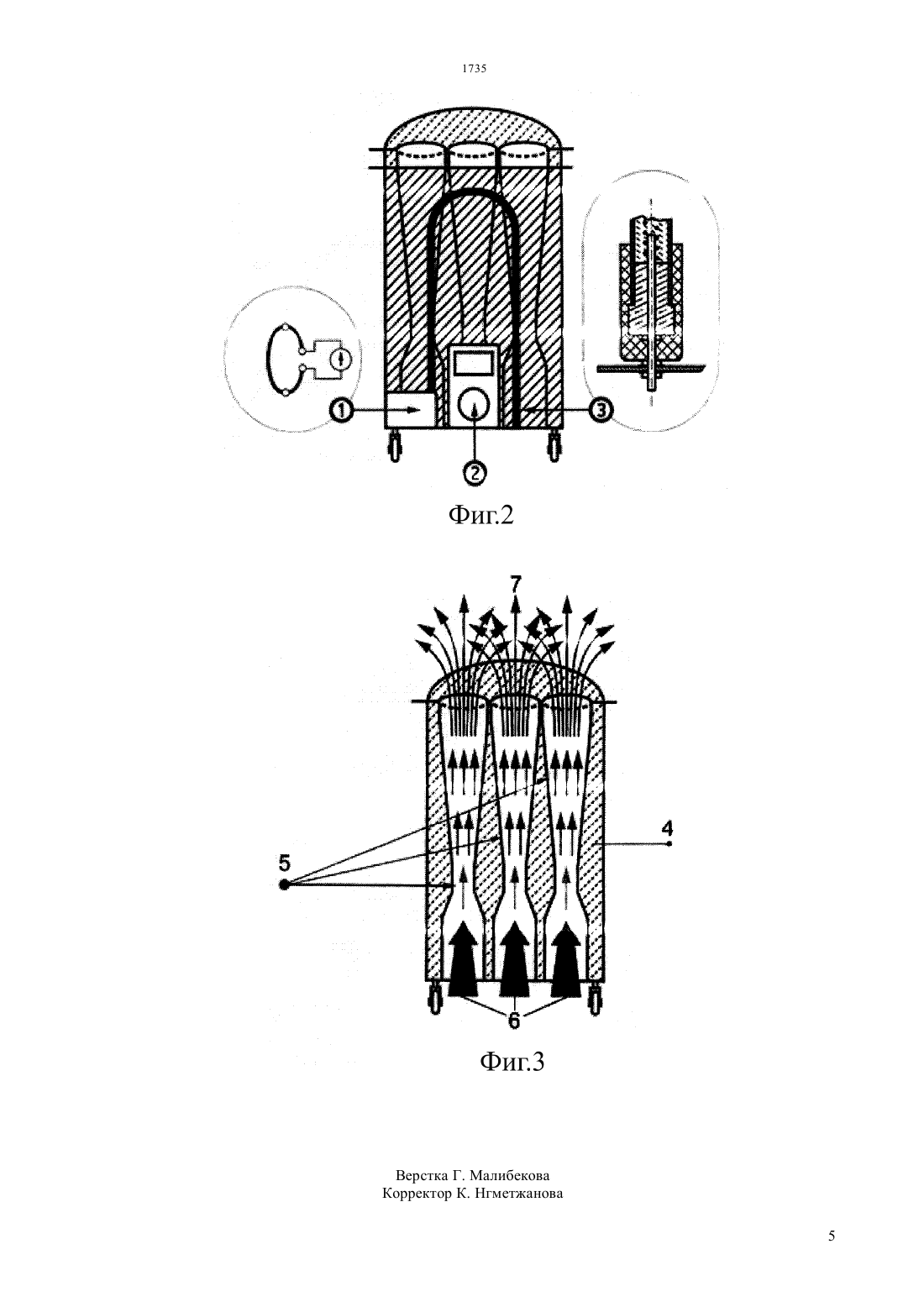

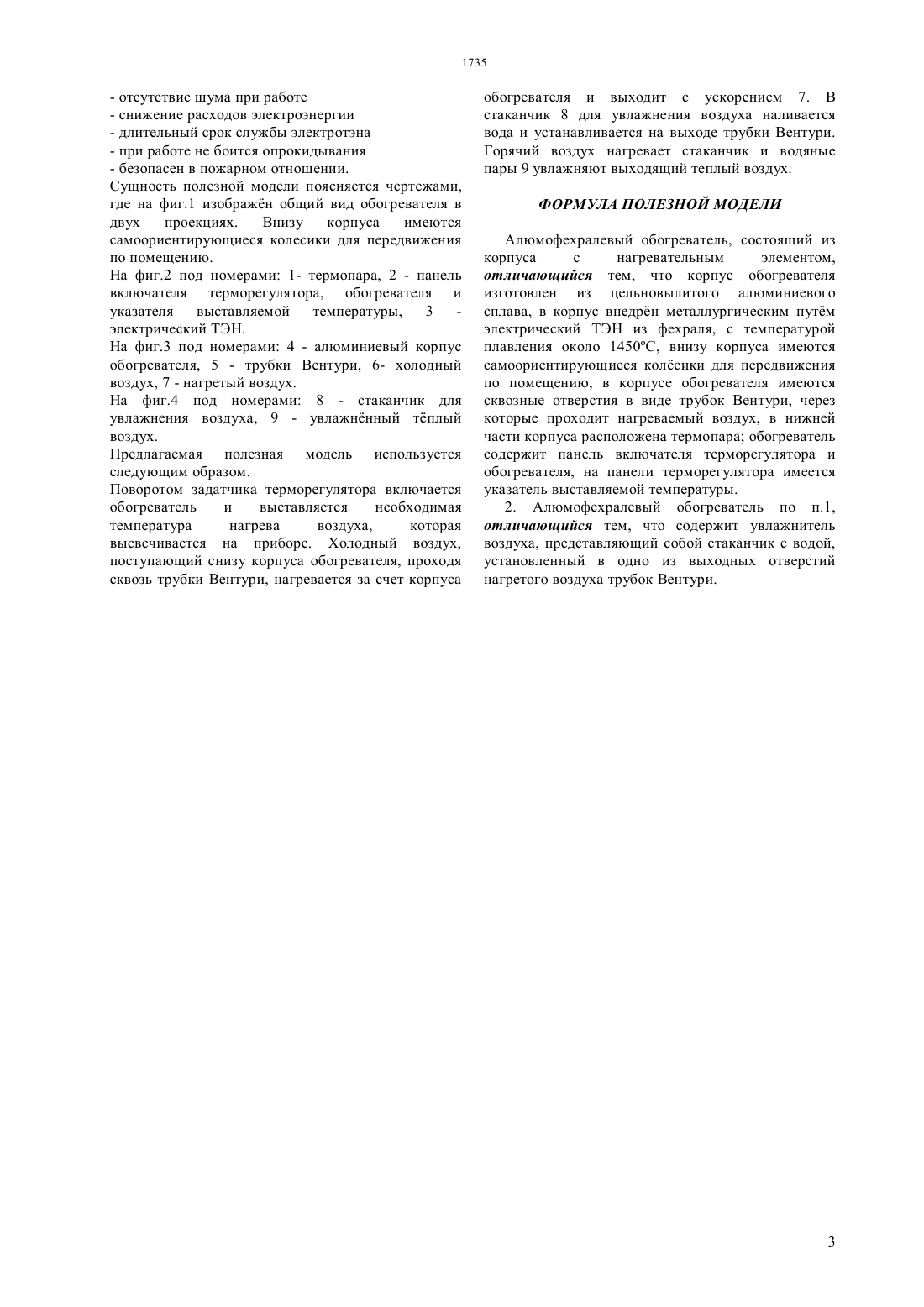

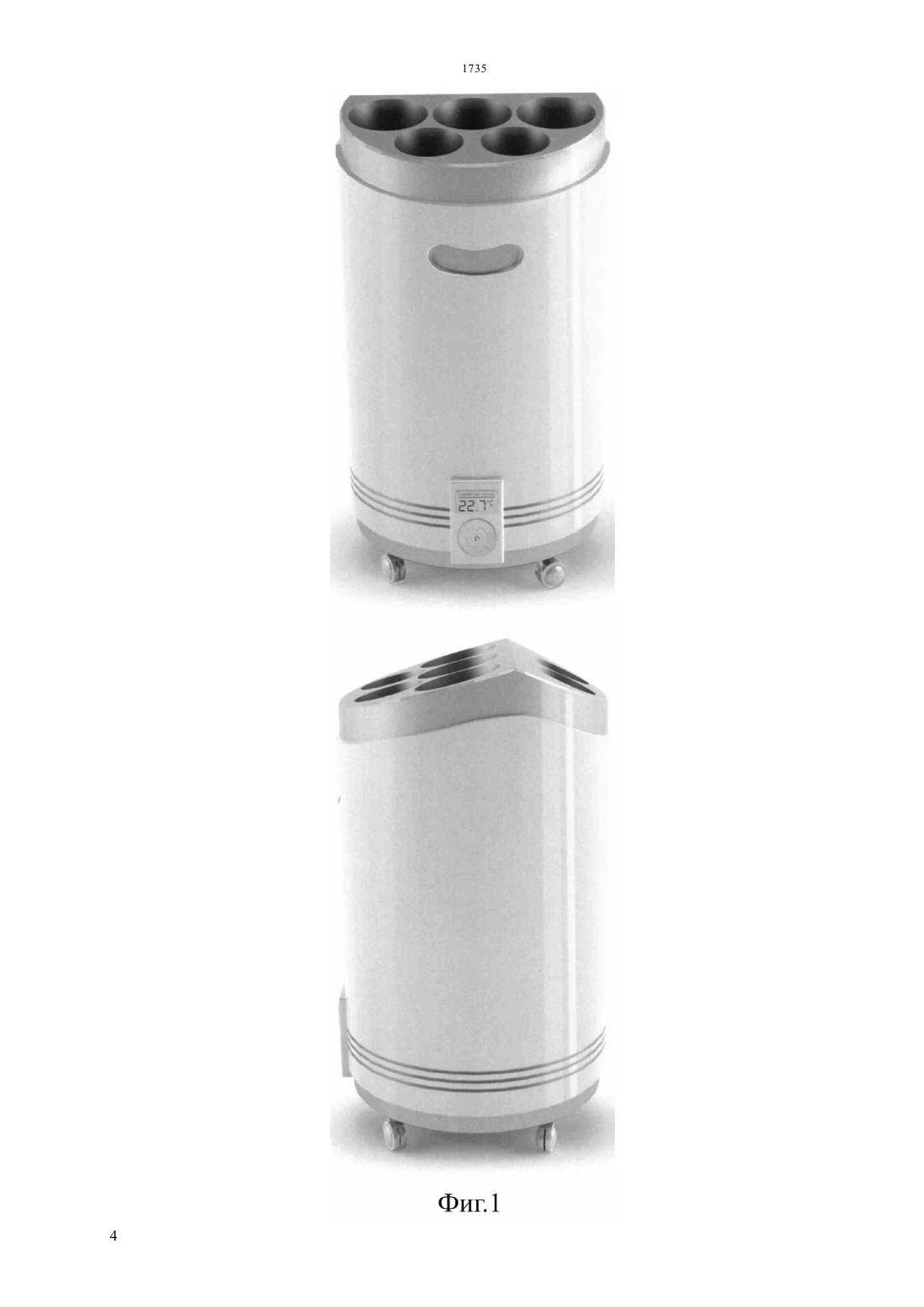

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ материала фехраль, с температурой плавления около 1450 град.С. В корпусе обогревателя имеются сквозные отверстия в виде трубки Вентури, который позволяет осуществлять ускорение тплого воздуха без применения вентилятора. В обогревателе предусмотрен увлажнитель воздуха. Полезная модель характеризуется техническим результатом- кислород в обогреваемом помещении не сжигается- рациональное использование термофизических свойств алюминия- использование аэродинамических свойств воздуха- высокое КПД электротэна из фехраля- отсутствие шума при работе- длительный срок службы электротэна- при работе не боится опрокидывания(72) Лисейкин Леонид Степанович Лисейкин Андрей Леонидович(57) Алюмофехралевый обогреватель относится к области отопительной техники и используется для поддержания температурного режима в жилых и производственных помещениях в осенне-зимний,так и в весенне-летний периоды. Полезная модель состоит из цилиндрического корпуса с самоориентирующимися колесиками для передвижения по помещению. Корпус обогревателя изготовлен из цельно вылитого алюминиевого сплава с внедрением в него металлургическим путм электрического ТЭНа. ТЭН выполнен из Заявленная полезная модель относится к области отопительной техники и может быть использована для поддержания температурного режима в жилых и производственных помещениях в осене - зимний,так и в весене - летний периоды. На здоровье человека, его самочувствие и трудоспособность влияет температура окружающей среды. Основным моментом риска для человека находящегося в помещениях считается не комфортная температура окружающей среды. В условиях отсутствия централизованного отопления обогреватели очень часто играют не последнюю роль в холодное время года. Тем более что их обслуживание экономичнее электрического водонагревательного котла, особенно в жилых помещениях. Обогреватели должны отвечать всем требованиям пожарной безопасности,быть простыми в использовании и экономичными в эксплуатации. В настоящее время имеются в эксплуатации различные типы обогревателей для поддержания температурного режима в жилых и производственных помещениях.(Интернет Обогреватели для дома) Тепловентиляторы - это самый простой способ обогрева не больших помещении, особенно на даче и дома ранней весной или поздней осенью. Принцип работы заключается в следующем вентилятор разгоняет воздух согретый,нагревательным элементом (спиральным или электрическим). Он способен обогревать комнату площадью 20 кв.м. Все тепловентиляторы имеют недостатки - создают шум во время работы, сушат воздух и пожаро опасны при длительном использовании. Масляные обогреватели - внешний корпус выполнен в виде радиатора, внутри которой находится электрическая спираль и минеральное масло. Спираль нагревает масло,которое разогревает корпус батареи изнутри. Имеется встроенный термостат с задатчиком температуры. Он способен обогревать комнату площадью 30 кв.м. Все масляные обогреватели имеет недостатки - не применять рядом с сушкой белья, вблизи ванной комнаты, душа или бассейна, не устанавливать его в помещении меньше 4 кв.м., пожаро опасен(имеются случаи возгорания масла). Электроконвекторы - могут использоваться в качестве основного или дополнительного отопления. Электроконвектор состоит из металлической панели, в которой имеется два отверстия. Через нижнее поступает холодный воздух, а через верхнее выходит нагретый. Нагревательный элемент состоит их ТЭНа и алюминиевого радиатора, расположен в нижней части конвектора. Радиатор способствует более эффективной отдачи тепла от ТЭНа воздуху. Конвектор снабжн термостатом для контроля температуры в помещении. Электроконвекторы делятся на два вида настенные и универсальные. Недостатки - сушит воздух, при попадании горючих материалов (бумаги) на входные и выходные рештки возможно их возгорание, при попадании большого количества пыли на входные и выходные рештки термостат работает с погрешностями. 2 Инфракрасные обогреватели. В отличие от других отопительных устройств, прогревает не воздух в помещении, а сами предметы, которые в нм находятся. Те в свою очередь, поглощая тепло,отдают его в атмосферу. Он безопасен для здоровья. Недостаток - при работе обогревателя не должны рядом находиться бытовое оборудование и приборы из пластмассы. Тепловые завесы и тепловые пушки - в основном используются для обогрева больших площадей(общественные места). Наиболее близким по технической сущности и достигаемому результату является печь электрокамин печь Жалын. Данный электрокамин - печь Жалын взят за прототип заявленной полезной модели. Электрокамин-печь работает следующим образом включается электрический ток в цепь нагревательной спирали и электровентилятора. Нагревательная спираль нагревается до высокой температуры и начинает излучать тепло в нижней части керамической кладки в газоходе. Электровентилятор втягивает воздух из верхней части газохода и нагнетает в его нижнюю часть. При этом происходит замкнутая циркуляция нагреваемого воздуха от спирали в газоходе. Благодаря своей теплопроводности керамическая кирпичная кладка нагревается по всей площади электрокамина-печи и начинает излучать тепло в окружающую среду - в помещение. Автоматическая система регулирования обеспечивает заданный режим работы электрокамина-печи (описание изобретения к Инновационному патенту К 21031, МПК 27 11/02, Н 05 В 3/64. Авторы Баубеков Мейрман,Баубеков Аскар, опубликован 16.03.2009 г. Бюллетень 3). К недостаткам прототипа относятся- многооборотный газоход из керамической кирпичной кладки, что утяжеляет электрокамин- сжигание кислорода нагревательной спиралью- боится опрокидывания. Сущность предлагаемой полезной модели Корпус обогревателя изготовлен из цельновылитого алюминиевого сплава с внедрением в него металлургическим путм электрического ТЭНа. ТЭН выполнен из материала фехраль, с температурой плавления около 1450 С. В корпусе обогревателя имеются сквозные отверстия в виде трубки Вентури, которая позволяет осуществлять ускорение тплого воздуха без применения вентилятора и содержит увлажнитель воздуха. Полезная модель характеризуется техническим результатом- кислород в обогреваемом помещении не сжигается- рациональное использование термофизических свойств алюминия- использование аэродинамических свойств воздуха- высокое КПД электротэна из фехраля- отсутствие шума при работе- длительный срок службы электротэна- при работе не боится опрокидывания- безопасен в пожарном отношении. Сущность полезной модели поясняется чертежами,где на фиг.1 изображн общий вид обогревателя в двух проекциях. Внизу корпуса имеются самоориентирующиеся колесики для передвижения по помещению. На фиг.2 под номерами 1- термопара, 2 - панель включателя терморегулятора, обогревателя и указателя выставляемой температуры, 3 электрический ТЭН. На фиг.3 под номерами 4 - алюминиевый корпус обогревателя, 5 - трубки Вентури, 6- холодный воздух, 7 - нагретый воздух. На фиг.4 под номерами 8 - стаканчик для увлажнения воздуха, 9 - увлажннный тплый воздух. Предлагаемая полезная модель используется следующим образом. Поворотом задатчика терморегулятора включается обогреватель и выставляется необходимая температура нагрева воздуха,которая высвечивается на приборе. Холодный воздух,поступающий снизу корпуса обогревателя, проходя сквозь трубки Вентури, нагревается за счет корпуса обогревателя и выходит с ускорением 7. В стаканчик 8 для увлажнения воздуха наливается вода и устанавливается на выходе трубки Вентури. Горячий воздух нагревает стаканчик и водяные пары 9 увлажняют выходящий теплый воздух. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Алюмофехралевый обогреватель, состоящий из корпуса с нагревательным элементом,отличающийся тем, что корпус обогревателя изготовлен из цельновылитого алюминиевого сплава, в корпус внедрн металлургическим путм электрический ТЭН из фехраля, с температурой плавления около 1450 С, внизу корпуса имеются самоориентирующиеся колсики для передвижения по помещению, в корпусе обогревателя имеются сквозные отверстия в виде трубок Вентури, через которые проходит нагреваемый воздух, в нижней части корпуса расположена термопара обогреватель содержит панель включателя терморегулятора и обогревателя, на панели терморегулятора имеется указатель выставляемой температуры. 2. Алюмофехралевый обогреватель по п.1,отличающийся тем, что содержит увлажнитель воздуха, представляющий собой стаканчик с водой,установленный в одно из выходных отверстий нагретого воздуха трубок Вентури.
