Теплогенератор газовый с микрофакельной горелкой

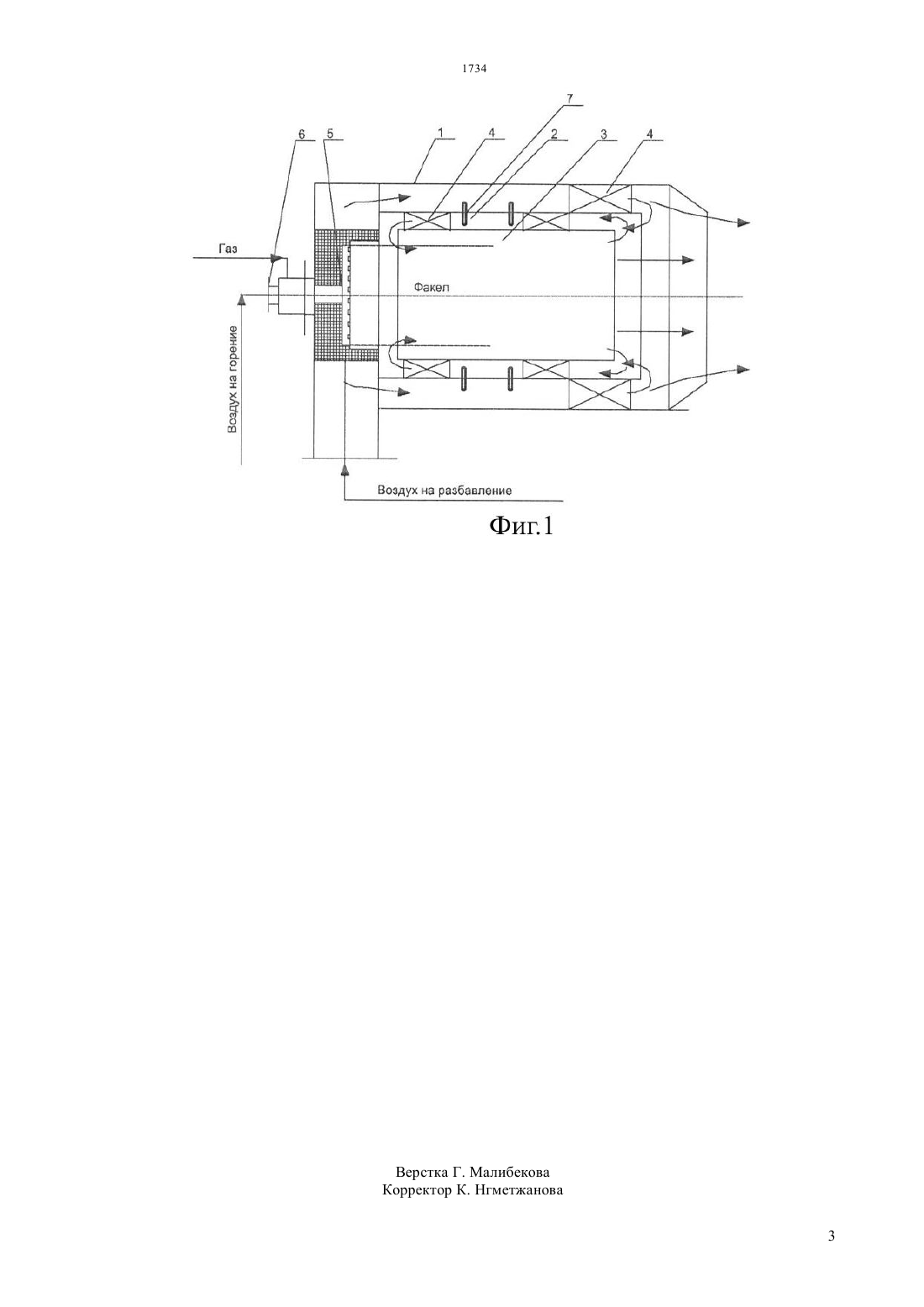

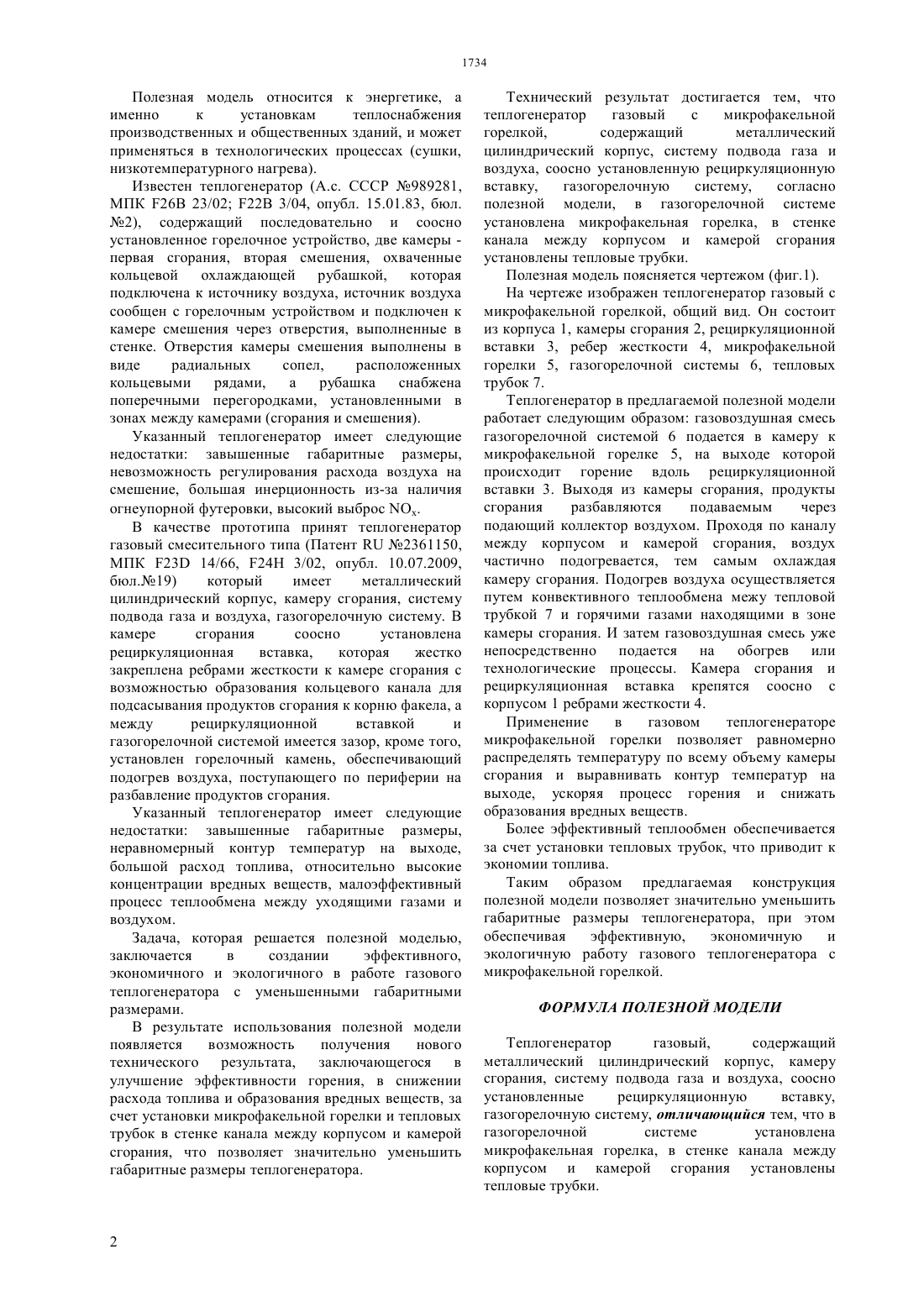

(51) 24 3/02 (2006.01) 23 14/66 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Теплогенератор газовый с микрофакельной горелкой содержит металлический цилиндрический корпус, систему подвода газа и воздуха, соосно установленная рециркуляционная вставка,газогорелочную систему, в которой установлена микрофакельная горелка, позволяющая сжигать топливо равномерно и с достаточно быстрой скоростью, а также тепловые трубки, установленные в стенке канала между корпусом и камерой сгорания и позволяют увеличить объем и скорость передаваемой тепловой энергии. Таким образом предлагаемая конструкция полезной модели позволяет значительно уменьшить габаритные размеры теплогенератора, обеспечивая эффективную, экономичную и экологичную работу газового теплогенератора.(72) Умышев Диас Райбекович Достияров Абай Мухамедиярович Кибарин Андрей Анатольевич Туманов Мусагул Елекенович(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(57) Полезная модель относится к энергетике, а именно к установкам теплоснабжения производственных и общественных зданий, и может применяться в технологических процессах (сушки,низкотемпературного нагрева). Полезная модель относится к энергетике, а именно к установкам теплоснабжения производственных и общественных зданий, и может применяться в технологических процессах (сушки,низкотемпературного нагрева). Известен теплогенератор (А.с. СССР 989281,МПК 26 В 23/02 22 В 3/04, опубл. 15.01.83, бюл. 2), содержащий последовательно и соосно установленное горелочное устройство, две камеры первая сгорания, вторая смешения, охваченные кольцевой охлаждающей рубашкой, которая подключена к источнику воздуха, источник воздуха сообщен с горелочным устройством и подключен к камере смешения через отверстия, выполненные в стенке. Отверстия камеры смешения выполнены в виде радиальных сопел,расположенных кольцевыми рядами, а рубашка снабжена поперечными перегородками, установленными в зонах между камерами (сгорания и смешения). Указанный теплогенератор имеет следующие недостатки завышенные габаритные размеры,невозможность регулирования расхода воздуха на смешение, большая инерционность из-за наличия огнеупорной футеровки, высокий выброс . В качестве прототипа принят теплогенератор газовый смесительного типа (Патент 2361150,МПК 23 14/66, 24 3/02, опубл. 10.07.2009,бюл.19) который имеет металлический цилиндрический корпус, камеру сгорания, систему подвода газа и воздуха, газогорелочную систему. В камере сгорания соосно установлена рециркуляционная вставка,которая жестко закреплена ребрами жесткости к камере сгорания с возможностью образования кольцевого канала для подсасывания продуктов сгорания к корню факела, а между рециркуляционной вставкой и газогорелочной системой имеется зазор, кроме того,установлен горелочный камень, обеспечивающий подогрев воздуха, поступающего по периферии на разбавление продуктов сгорания. Указанный теплогенератор имеет следующие недостатки завышенные габаритные размеры,неравномерный контур температур на выходе,большой расход топлива, относительно высокие концентрации вредных веществ, малоэффективный процесс теплообмена между уходящими газами и воздухом. Задача, которая решается полезной моделью,заключается в создании эффективного,экономичного и экологичного в работе газового теплогенератора с уменьшенными габаритными размерами. В результате использования полезной модели появляется возможность получения нового технического результата, заключающегося в улучшение эффективности горения, в снижении расхода топлива и образования вредных веществ, за счет установки микрофакельной горелки и тепловых трубок в стенке канала между корпусом и камерой сгорания, что позволяет значительно уменьшить габаритные размеры теплогенератора. Технический результат достигается тем, что теплогенератор газовый с микрофакельной горелкой,содержащий металлический цилиндрический корпус, систему подвода газа и воздуха, соосно установленную рециркуляционную вставку,газогорелочную систему,согласно полезной модели, в газогорелочной системе установлена микрофакельная горелка, в стенке канала между корпусом и камерой сгорания установлены тепловые трубки. Полезная модель поясняется чертежом (фиг.1). На чертеже изображен теплогенератор газовый с микрофакельной горелкой, общий вид. Он состоит из корпуса 1, камеры сгорания 2, рециркуляционной вставки 3, ребер жесткости 4, микрофакельной горелки 5, газогорелочной системы 6, тепловых трубок 7. Теплогенератор в предлагаемой полезной модели работает следующим образом газовоздушная смесь газогорелочной системой 6 подается в камеру к микрофакельной горелке 5, на выходе которой происходит горение вдоль рециркуляционной вставки 3. Выходя из камеры сгорания, продукты сгорания разбавляются подаваемым через подающий коллектор воздухом. Проходя по каналу между корпусом и камерой сгорания, воздух частично подогревается, тем самым охлаждая камеру сгорания. Подогрев воздуха осуществляется путем конвективного теплообмена межу тепловой трубкой 7 и горячими газами находящими в зоне камеры сгорания. И затем газовоздушная смесь уже непосредственно подается на обогрев или технологические процессы. Камера сгорания и рециркуляционная вставка крепятся соосно с корпусом 1 ребрами жесткости 4. Применение в газовом теплогенераторе микрофакельной горелки позволяет равномерно распределять температуру по всему объему камеры сгорания и выравнивать контур температур на выходе, ускоряя процесс горения и снижать образования вредных веществ. Более эффективный теплообмен обеспечивается за счет установки тепловых трубок, что приводит к экономии топлива. Таким образом предлагаемая конструкция полезной модели позволяет значительно уменьшить габаритные размеры теплогенератора, при этом обеспечивая эффективную,экономичную и экологичную работу газового теплогенератора с микрофакельной горелкой. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Теплогенератор газовый,содержащий металлический цилиндрический корпус, камеру сгорания, систему подвода газа и воздуха, соосно установленные рециркуляционную вставку,газогорелочную систему, отличающийся тем, что в газогорелочной системе установлена микрофакельная горелка, в стенке канала между корпусом и камерой сгорания установлены тепловые трубки.
