Теплогенератор

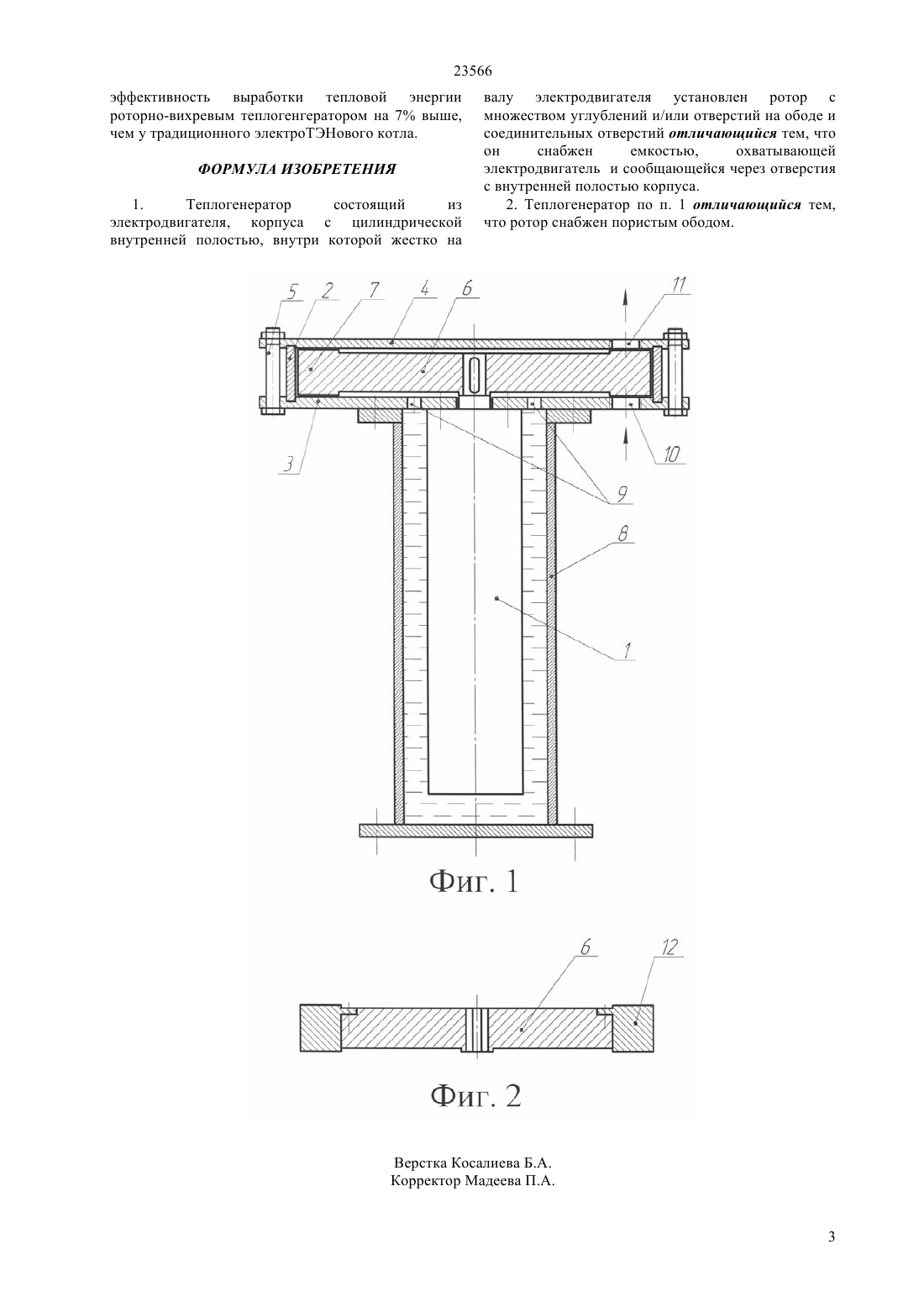

(51) 24 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производственных объектов. Сущность изобретения состоит в том, что теплогенератор, состоящий из электродвигателя 1, корпуса с цилиндрической внутренней полостью, внутри которой жестко на валу электродвигателя установлен ротор 6 с множеством углублений и/или отверстий на ободе 7 и соединительных отверстий 10 и 11 снабжен емкостью 8 охватывающей электродвигатель 1 и сообщающейся через отверстия 9 с внутренней полостью корпуса. Ротор 6 снабжен пористым ободом 12.(76) Кулжабаев Бауржан Джамалбекович Лысенко Виктор Степанович(57) Изобретение относится к тепловым установкам и может быть использовано для отопления и горячего водоснабжения жилых и 23566 Изобретение относится к тепловым установкам и может быть использовано для отопления и горячего водоснабжения жилых и производственных объектов. Известен теплогенератор (Патент США 5 188 090) состоящий из ротора - монолитного цилиндра из алюминия, на поверхности которого высверлено множество отверстий углублений,который закреплен жестко на стальном валу, установленном на подшипниках и приводимом извне во вращение электродвигателем,соединенным с валом посредствам муфты. Для обеспечения герметичности выходной конец вала снабжен уплотнением. Ротор помещен в цилиндрическую полость статора, состоящего из стального колоколообразного корпуса с плоской крышкой,стянутых шпильками. Недостатком этого теплогенератора является сложная конструкция и низкая надежность уплотнения вала. Известен нагреватель жидкости(Патент Украины 50608 А, МПК 24 3/00), состоящий из корпуса, имеющего цилиндрическую полость, через которую пропускают нагреваемую жидкость, а также из вставленного с зазором в эту полость металлического ротора,закрепленного на приводимом во вращении от электродвигателя валу и выполненного в виде цилиндра, имеющего на своей поверхности множество углублений и/или отверстий. Ротор выполнен из переходного металла семейства железа или ферромагнитного сплава этого металла с другими металлами и/или с углеродом. Недостатком этого нагревателя жидкости является сложная конструкция и наличие ненадежного уплотнения вала. Наиболее близким аналогом, то есть прототипом,является теплогенератор (Патент США 5957122),состоящий из корпуса с цилиндрической внутренней полостью, внутри которой жестко на валу электродвигателя установлен ротор с множеством отверстий углублений. Вал установлен на одной подшипниковой опоре по средствам крепежной трубы. Уплотнение вала осуществляется при помощи подпружиненного регулируемого уплотнительного устройства. Теплогенератор сообщается с потребителем тепла посредствам соединительных патрубков. Недостатком прототипа является сложная конструкция из-за наличия сальникового уплотнения и дополнительного подшипникового узла, что снижает его надежность. Кроме того, через крепежную трубу передается тепло электродвигателю, что приводит к перегреву последнего и тепло от нагрева обмоток электродвигателя не используется для нагрева жидкости. Техническая задача изобретения - повышение надежности и технологичности конструкции, а также теплопроизводительности теплогенератора. Поставленная задача достигается тем, что теплогенератор, состоящий из электродвигателя,корпуса с цилиндрической внутренней полостью,внутри которой жестко на валу электродвигателя 2 установлен ротор с множеством углублений и/или отверстий на ободе и соединительных отверстий снабжен емкостью охватывающей электродвигатель и сообщающейся через отверстия с внутренней полостью корпуса. Ротор снабжен пористым ободом. Благодаря тому, что теплогенератор снабжен емкостью, охватывающей электродвигатель и сообщающейся через отверстия с внутренней полостью корпуса, в которой установлен жестко на валу электродвигателя ротор,отпадает необходимость в уплотнениях и дополнительных подшипниковых узлах. Это значительно упрощает конструкцию и приводит к повышению е надежности. Кроме того,повышается эффективность нагрева рабочей жидкости, так как она нагревается еще и обмотками электродвигателя,нагревающимися при его работе. Изготовление обода ротора пористым значительно снижает объем механических операций при его изготовлении. На фиг. 1 изображена принципиальная схема теплогенератора на фиг. 2 - конструкция ротора с пористым ободом. Теплогенератор(фиг. 1) состоит их электродвигателя 1, корпуса в виде цилиндрической обоймы 2, нижнего 3 и верхнего 4 фланцев,стянутых болтами 5, во внутренней полости корпуса с зазором установлен жестко на валу электродвигателя 1 ротор 6 с отверстиями на ободе 7 (не показаны), емкости 8 охватывающей электродвигатель 1, закрепленной жестко через уплотнения на нижнем фланце 3 корпуса и сообщающейся через отверстия 9 на этом фланце 3 с внутренней полостью корпуса, который снабжен входным 10 и выходным 11 отверстиями, через которые производится отбор тепла в систему отопления (не показана). Ротор 6 (фиг. 2) имеет пористый обод 12. Теплогенератор работает следующим образом. Теплогенератор соединяется с системой отопления через отверстие 11 с подающим трубопроводом, а через отверстие 10 с обратным трубопроводом. После включения электродвигателя 1 приводится во вращение ротор 6 и рабочая жидкость нагревается за счет кавитации и трения в зазорах между ротором 6 и внутренней поверхностью цилиндрической обоймы 2 и подается потребителю тепла посредствам циркуляционного насоса (не показаны) через отверстие 11. Отдавшая тепло потребителю рабочая жидкость через отверстие 10 попадает во внутреннюю полость корпуса теплогенератора, где она нагревается и таким образом циркулирует по замкнутому контуру. Опытные образцы теплогенератора с приводом от электродвигателей номинальной мощностью 7 и 11 кВт изготовлены и последний испытан в аккредитованной лаборатории испытательного центра ТОО Центр сертификации продукции и услуг (Протокол испытанияК 15/2006 от 12 октября 2006 года). Испытания производились в сравнении с аналогичной мощности электроТЭНовым котлом производства АО КЕЛЕТ (г. Алматы). Испытания показали, что 23566 эффективность выработки тепловой энергии роторно-вихревым теплогенгератором на 7 выше,чем у традиционного электроТЭНового котла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Теплогенератор состоящий из электродвигателя, корпуса с цилиндрической внутренней полостью, внутри которой жестко на валу электродвигателя установлен ротор с множеством углублений и/или отверстий на ободе и соединительных отверстий отличающийся тем, что он снабжен емкостью,охватывающей электродвигатель и сообщающейся через отверстия с внутренней полостью корпуса. 2. Теплогенератор по п. 1 отличающийся тем,что ротор снабжен пористым ободом.
