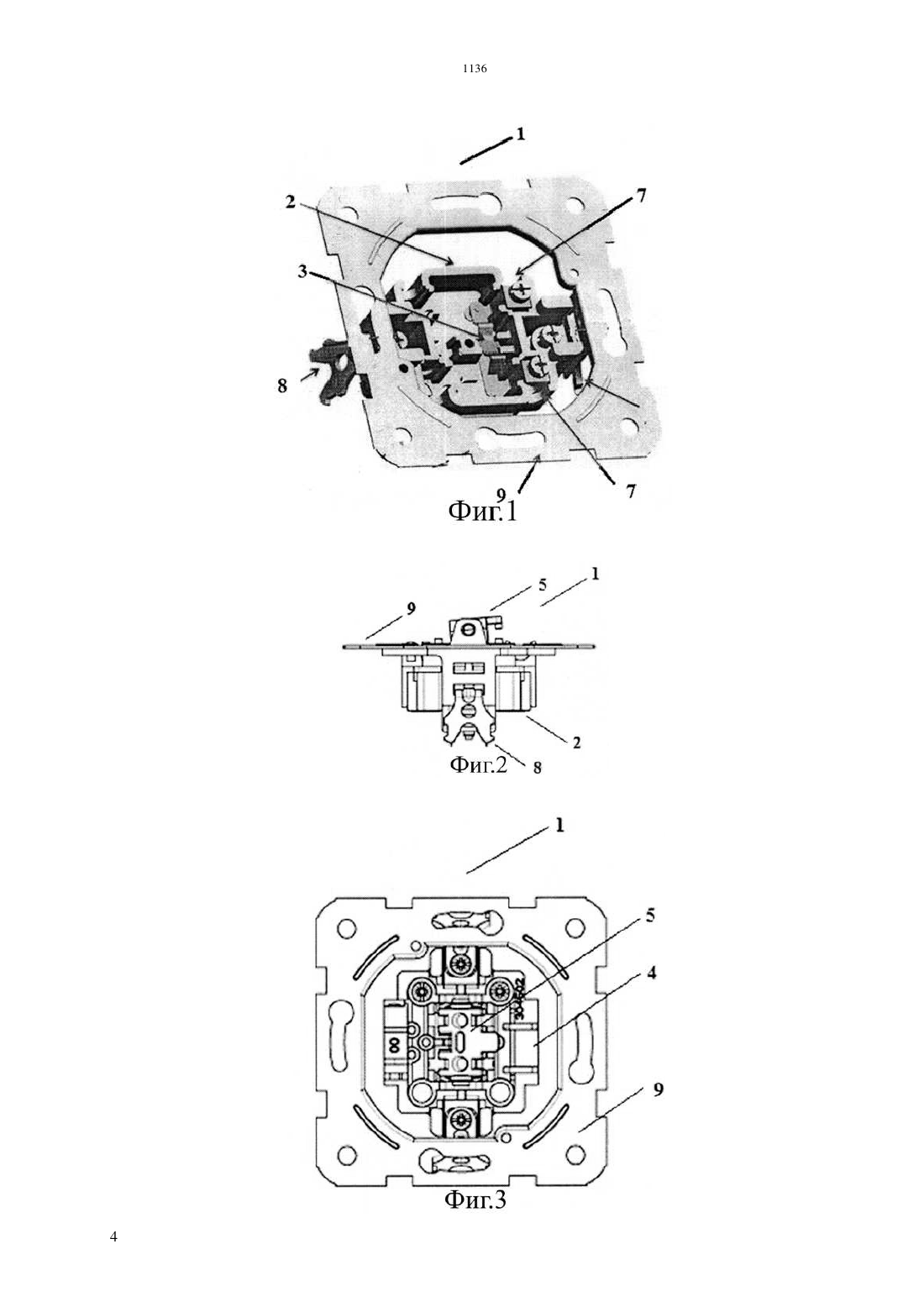

Одноклавишный выключатель для внутренней проводки

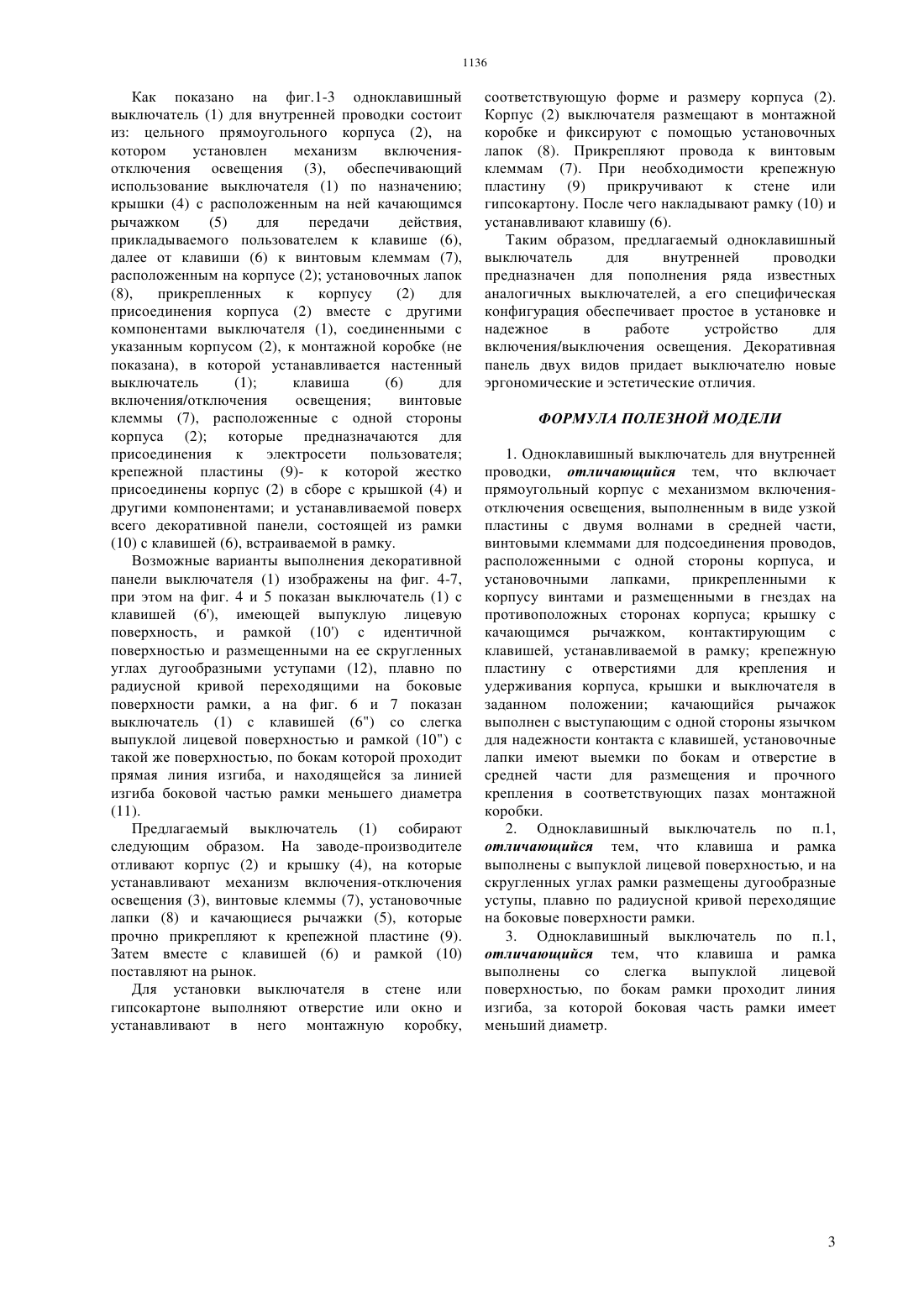

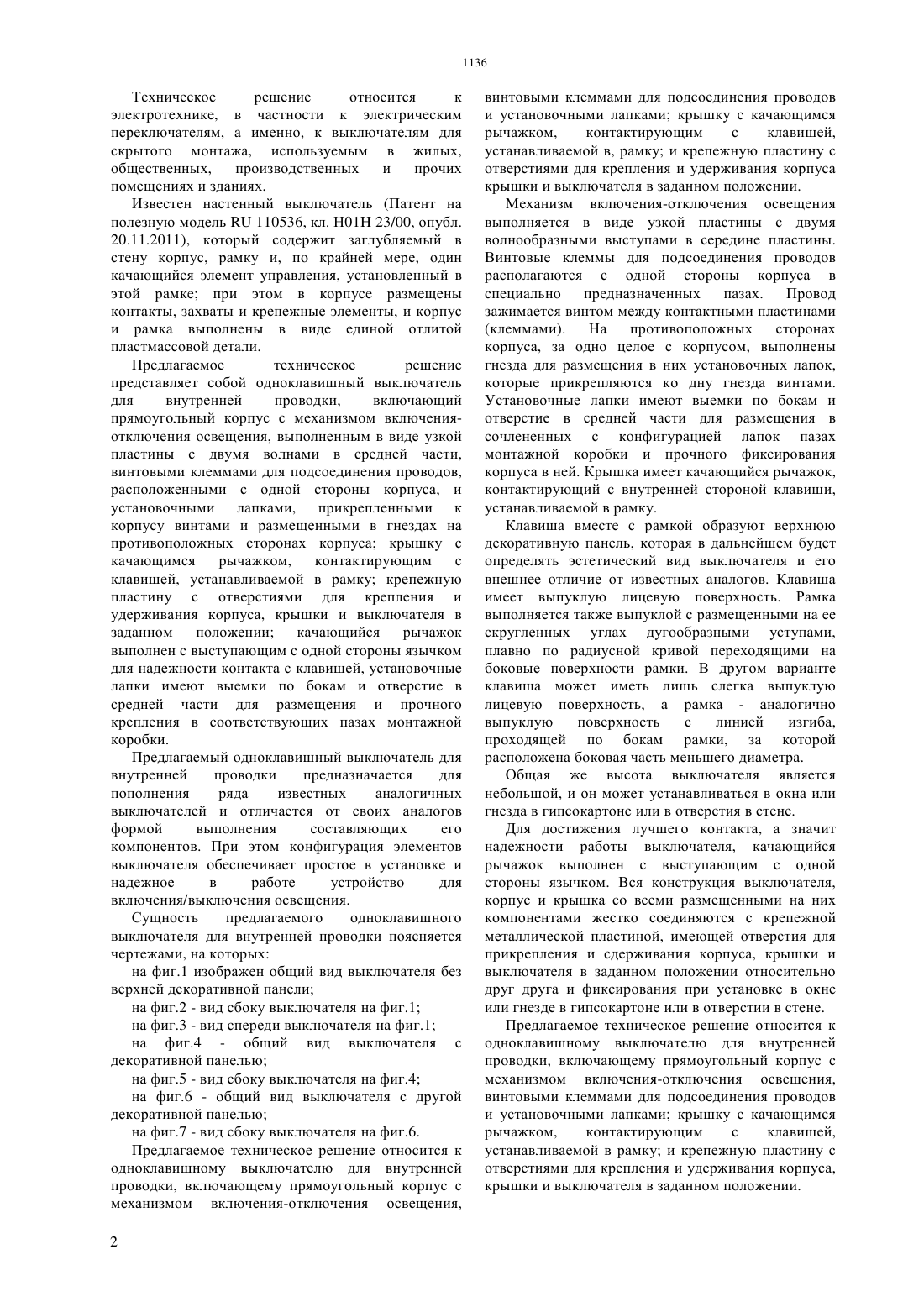

(51) 01 23/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ винтовыми клеммами для подсоединения проводов,расположенными с одной стороны корпуса, и установочными лапками, прикрепленными к корпусу винтами и размещенными в гнездах на противоположных сторонах корпуса крышку с качающимся рычажком,контактирующим с клавишей, устанавливаемой в рамку крепежную пластину с отверстиями для крепления и удерживания корпуса, крышки и выключателя в заданном положении качающийся рычажок выполнен с выступающим с одной стороны язычком для надежности контакта с клавишей, установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. Предлагаемый одноклавишный выключатель для внутренней проводки предназначается для пополнения ряда известных аналогичных выключателей и отличается от своих аналогов формой выполнения составляющих его компонентов. При этом конфигурация элементов выключателя обеспечивает простое в установке и надежное в работе устройство для включения/выключения освещения.(72) ДЖАХИТ ДУРМАЗИСМАИЛ АЛИ ДАГБАШИ(73) ВИКО ЭЛЕКТРИК ВЕ ЭЛЕКТРОНИК ИНДУСТРИСИ САНАЙИ ВЕ ТИКАРЕТ АНОНИМ ШИРКЕТИ(74) Тагбергенова Алма Таишевна Тагбергенова Модангуль Маруповна(54) ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ ВНУТРЕННЕЙ ПРОВОДКИ(57) Техническое решение относится к электротехнике, в частности к электрическим переключателям, а именно, к выключателям для скрытого монтажа, используемым в жилых,общественных,производственных и прочих помещениях и зданиях. Предлагаемое техническое решение представляет собой одноклавишный выключатель для внутренней проводки,включающий прямоугольный корпус с механизмом включенияотключения освещения, выполненным в виде узкой пластины с двумя волнами в средней части, 1136 Техническое решение относится к электротехнике, в частности к электрическим переключателям, а именно, к выключателям для скрытого монтажа, используемым в жилых,общественных,производственных и прочих помещениях и зданиях. Известен настенный выключатель (Патент на полезную модель 110536, кл. Н 01 23/00, опубл. 20.11.2011), который содержит заглубляемый в стену корпус, рамку и, по крайней мере, один качающийся элемент управления, установленный в этой рамке при этом в корпусе размещены контакты, захваты и крепежные элементы, и корпус и рамка выполнены в виде единой отлитой пластмассовой детали. Предлагаемое техническое решение представляет собой одноклавишный выключатель для внутренней проводки,включающий прямоугольный корпус с механизмом включенияотключения освещения, выполненным в виде узкой пластины с двумя волнами в средней части,винтовыми клеммами для подсоединения проводов,расположенными с одной стороны корпуса, и установочными лапками, прикрепленными к корпусу винтами и размещенными в гнездах на противоположных сторонах корпуса крышку с качающимся рычажком,контактирующим с клавишей, устанавливаемой в рамку крепежную пластину с отверстиями для крепления и удерживания корпуса, крышки и выключателя в заданном положении качающийся рычажок выполнен с выступающим с одной стороны язычком для надежности контакта с клавишей, установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. Предлагаемый одноклавишный выключатель для внутренней проводки предназначается для пополнения ряда известных аналогичных выключателей и отличается от своих аналогов формой выполнения составляющих его компонентов. При этом конфигурация элементов выключателя обеспечивает простое в установке и надежное в работе устройство для включения/выключения освещения. Сущность предлагаемого одноклавишного выключателя для внутренней проводки поясняется чертежами, на которых на фиг.1 изображен общий вид выключателя без верхней декоративной панели на фиг.2 - вид сбоку выключателя на фиг.1 на фиг.3 - вид спереди выключателя на фиг.1 на фиг.4 - общий вид выключателя с декоративной панелью на фиг.5 - вид сбоку выключателя на фиг.4 на фиг.6 - общий вид выключателя с другой декоративной панелью на фиг.7 - вид сбоку выключателя на фиг.6. Предлагаемое техническое решение относится к одноклавишному выключателю для внутренней проводки, включающему прямоугольный корпус с механизмом включения-отключения освещения,2 винтовыми клеммами для подсоединения проводов и установочными лапками крышку с качающимся рычажком,контактирующим с клавишей,устанавливаемой в, рамку и крепежную пластину с отверстиями для крепления и удерживания корпуса крышки и выключателя в заданном положении. Механизм включения-отключения освещения выполняется в виде узкой пластины с двумя волнообразными выступами в середине пластины. Винтовые клеммы для подсоединения проводов располагаются с одной стороны корпуса в специально предназначенных пазах. Провод зажимается винтом между контактными пластинами(клеммами). На противоположных сторонах корпуса, за одно целое с корпусом, выполнены гнезда для размещения в них установочных лапок,которые прикрепляются ко дну гнезда винтами. Установочные лапки имеют выемки по бокам и отверстие в средней части для размещения в сочлененных с конфигурацией лапок пазах монтажной коробки и прочного фиксирования корпуса в ней. Крышка имеет качающийся рычажок,контактирующий с внутренней стороной клавиши,устанавливаемой в рамку. Клавиша вместе с рамкой образуют верхнюю декоративную панель, которая в дальнейшем будет определять эстетический вид выключателя и его внешнее отличие от известных аналогов. Клавиша имеет выпуклую лицевую поверхность. Рамка выполняется также выпуклой с размещенными на ее скругленных углах дугообразными уступами,плавно по радиусной кривой переходящими на боковые поверхности рамки. В другом варианте клавиша может иметь лишь слегка выпуклую лицевую поверхность, а рамка - аналогично выпуклую поверхность с линией изгиба,проходящей по бокам рамки, за которой расположена боковая часть меньшего диаметра. Общая же высота выключателя является небольшой, и он может устанавливаться в окна или гнезда в гипсокартоне или в отверстия в стене. Для достижения лучшего контакта, а значит надежности работы выключателя, качающийся рычажок выполнен с выступающим с одной стороны язычком. Вся конструкция выключателя,корпус и крышка со всеми размещенными на них компонентами жестко соединяются с крепежной металлической пластиной, имеющей отверстия для прикрепления и сдерживания корпуса, крышки и выключателя в заданном положении относительно друг друга и фиксирования при установке в окне или гнезде в гипсокартоне или в отверстии в стене. Предлагаемое техническое решение относится к одноклавишному выключателю для внутренней проводки, включающему прямоугольный корпус с механизмом включения-отключения освещения,винтовыми клеммами для подсоединения проводов и установочными лапками крышку с качающимся рычажком,контактирующим с клавишей,устанавливаемой в рамку и крепежную пластину с отверстиями для крепления и удерживания корпуса,крышки и выключателя в заданном положении. Как показано на фиг.1-3 одноклавишный выключатель (1) для внутренней проводки состоит из цельного прямоугольного корпуса (2), на котором установлен механизм включенияотключения освещения (3), обеспечивающий использование выключателя (1) по назначению крышки (4) с расположенным на ней качающимся рычажком(2) для присоединения корпуса (2) вместе с другими компонентами выключателя (1), соединенными с указанным корпусом (2), к монтажной коробке (не показана), в которой устанавливается настенный выключатель(6) для включения/отключения освещения винтовые клеммы (7), расположенные с одной стороны корпуса (2) которые предназначаются для присоединения к электросети пользователя крепежной пластины (9)- к которой жестко присоединены корпус (2) в сборе с крышкой (4) и другими компонентами и устанавливаемой поверх всего декоративной панели, состоящей из рамки(10) с клавишей (6), встраиваемой в рамку. Возможные варианты выполнения декоративной панели выключателя (1) изображены на фиг. 4-7,при этом на фиг. 4 и 5 показан выключатель (1) с клавишей (6), имеющей выпуклую лицевую поверхность, и рамкой (10) с идентичной поверхностью и размещенными на ее скругленных углах дугообразными уступами (12), плавно по радиусной кривой переходящими на боковые поверхности рамки, а на фиг. 6 и 7 показан выключатель (1) с клавишей (6) со слегка выпуклой лицевой поверхностью и рамкой (10) с такой же поверхностью, по бокам которой проходит прямая линия изгиба, и находящейся за линией изгиба боковой частью рамки меньшего диаметра(11). Предлагаемый выключатель (1) собирают следующим образом. На заводе-производителе отливают корпус (2) и крышку (4), на которые устанавливают механизм включения-отключения освещения (3), винтовые клеммы (7), установочные лапки (8) и качающиеся рычажки (5), которые прочно прикрепляют к крепежной пластине (9). Затем вместе с клавишей (6) и рамкой (10) поставляют на рынок. Для установки выключателя в стене или гипсокартоне выполняют отверстие или окно и устанавливают в него монтажную коробку, соответствующую форме и размеру корпуса (2). Корпус (2) выключателя размещают в монтажной коробке и фиксируют с помощью установочных лапок (8). Прикрепляют провода к винтовым клеммам (7). При необходимости крепежную пластину (9) прикручивают к стене или гипсокартону. После чего накладывают рамку (10) и устанавливают клавишу (6). Таким образом, предлагаемый одноклавишный выключатель для внутренней проводки предназначен для пополнения ряда известных аналогичных выключателей, а его специфическая конфигурация обеспечивает простое в установке и надежное в работе устройство для включения/выключения освещения. Декоративная панель двух видов придает выключателю новые эргономические и эстетические отличия. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Одноклавишный выключатель для внутренней проводки, отличающийся тем, что включает прямоугольный корпус с механизмом включенияотключения освещения, выполненным в виде узкой пластины с двумя волнами в средней части,винтовыми клеммами для подсоединения проводов,расположенными с одной стороны корпуса, и установочными лапками, прикрепленными к корпусу винтами и размещенными в гнездах на противоположных сторонах корпуса крышку с качающимся рычажком,контактирующим с клавишей, устанавливаемой в рамку крепежную пластину с отверстиями для крепления и удерживания корпуса, крышки и выключателя в заданном положении качающийся рычажок выполнен с выступающим с одной стороны язычком для надежности контакта с клавишей, установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. 2. Одноклавишный выключатель по п.1,отличающийся тем, что клавиша и рамка выполнены с выпуклой лицевой поверхностью, и на скругленных углах рамки размещены дугообразные уступы, плавно по радиусной кривой переходящие на боковые поверхности рамки. 3. Одноклавишный выключатель по п.1,отличающийся тем, что клавиша и рамка выполнены со слегка выпуклой лицевой поверхностью, по бокам рамки проходит линия изгиба, за которой боковая часть рамки имеет меньший диаметр.
