Электрическая розетка для внутренней проводки

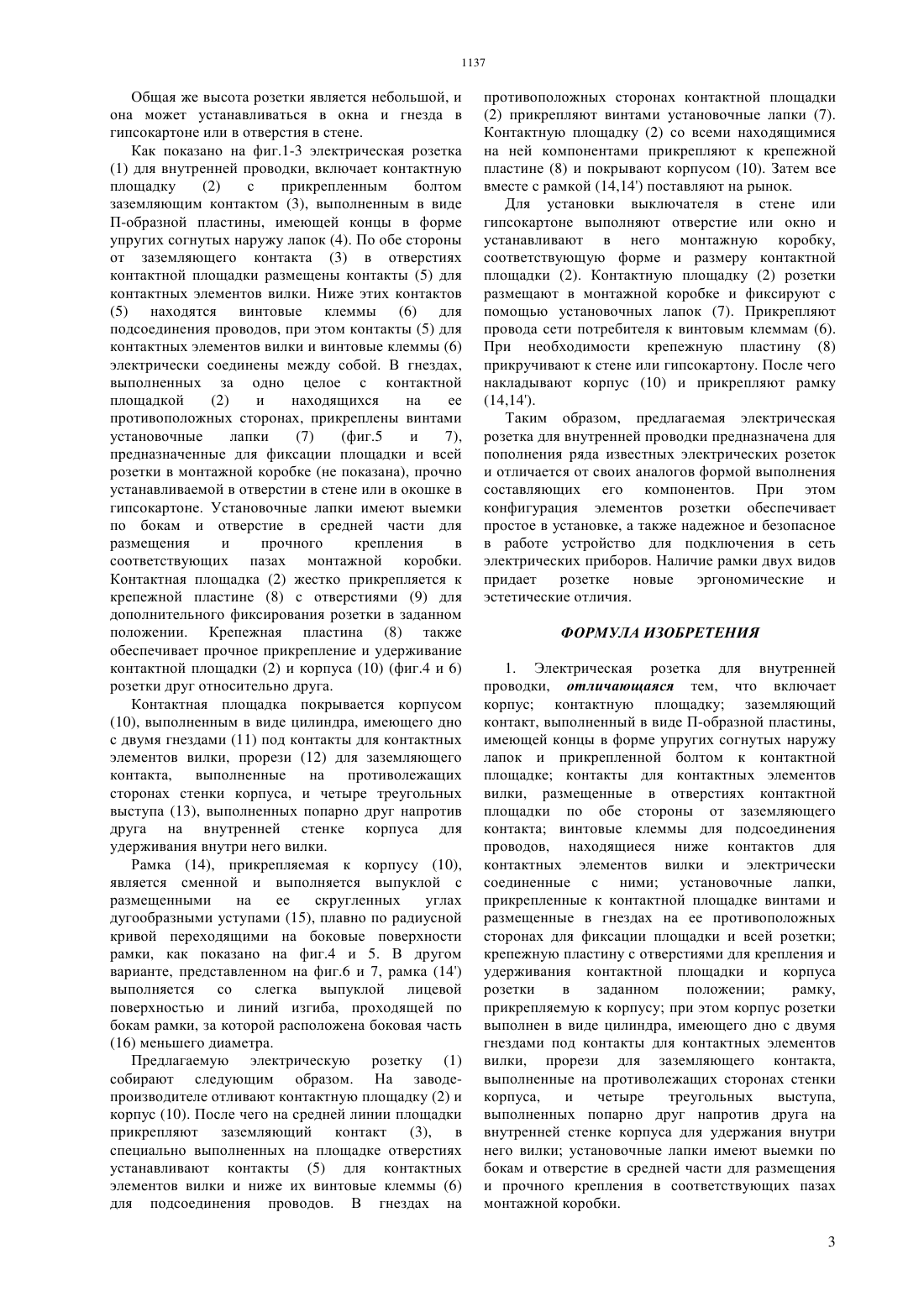

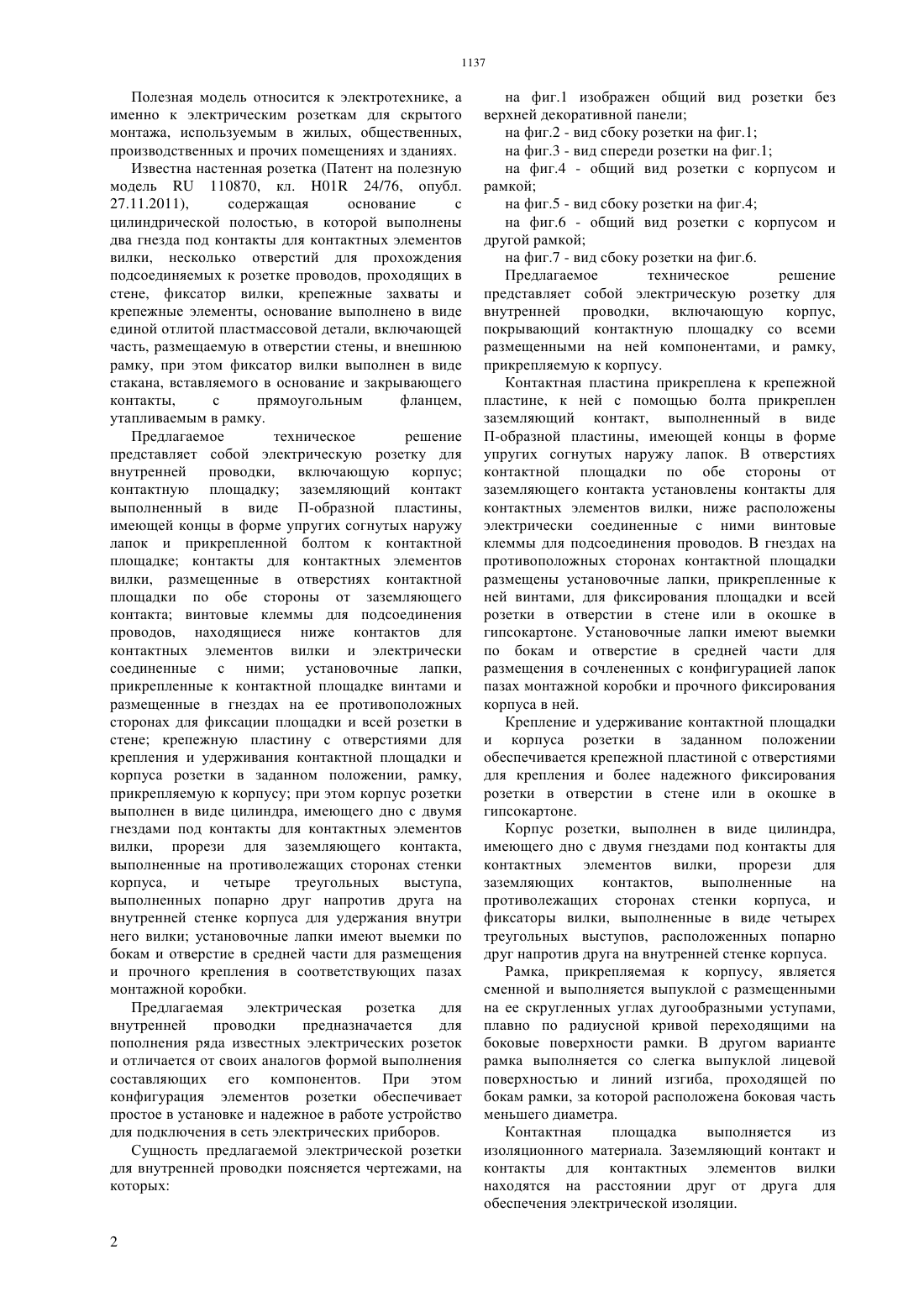

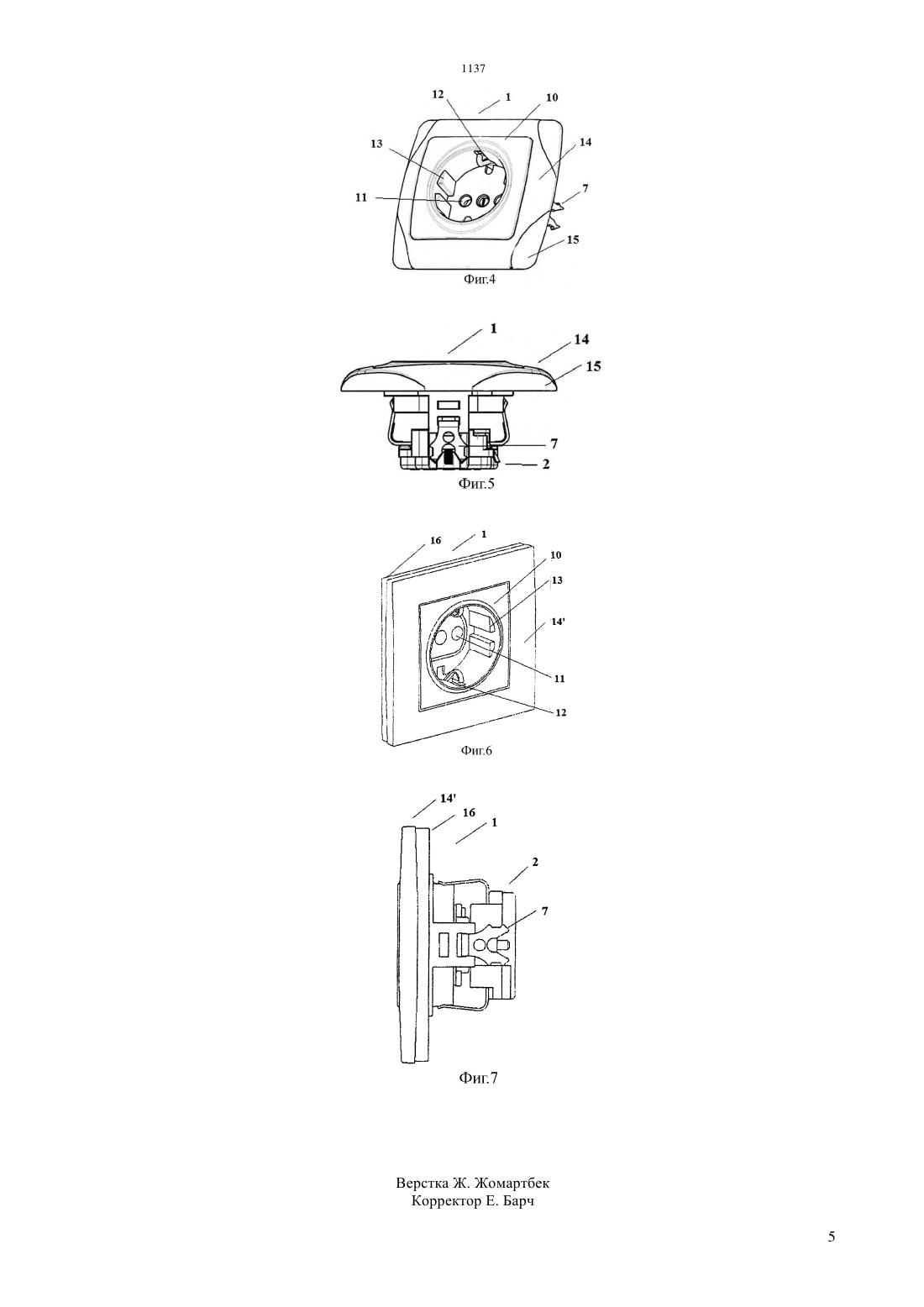

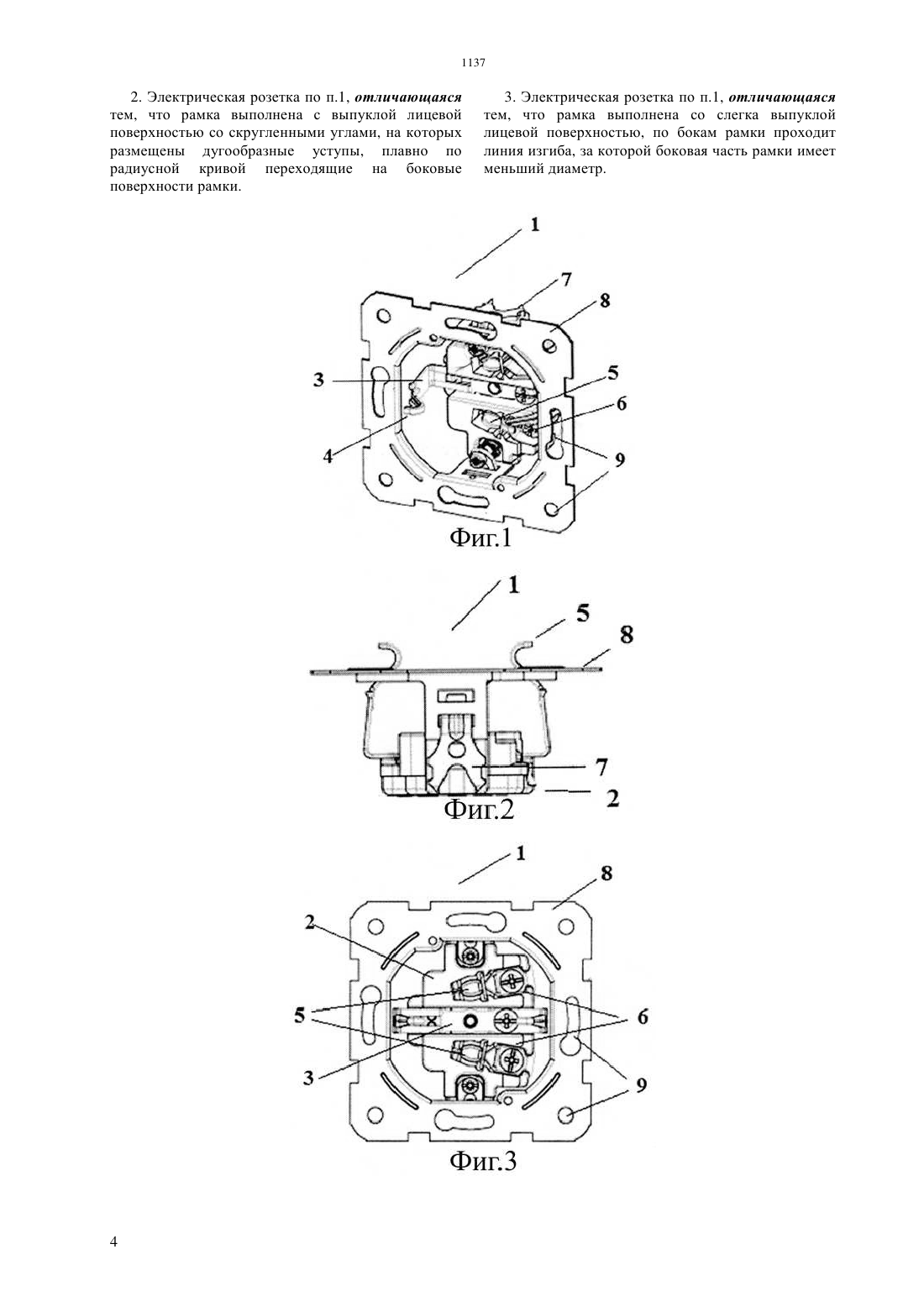

(51) 01 13/40 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ контактных элементов вилки и электрически соединенные с ними установочные лапки,прикрепленные к контактной площадке винтами и размещенные в гнездах на ее противоположных сторонах для фиксации площадки и всей розетки в стене крепежную пластину с отверстиями для крепления и удерживания контактной площадки и корпуса розетки в заданном положении, рамку,прикрепляемую к корпусу при этом корпус розетки выполнен в виде цилиндра, имеющего дно с двумя гнездами под контакты для контактных элементов вилки, прорези для заземляющего контакта,выполненные на противолежащих сторонах стенки корпуса,и четыре треугольных выступа,выполненных попарно друг напротив друга на внутренней стенке корпуса для удержания внутри него вилки установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. Предлагаемая электрическая розетка для внутренней проводки предназначается для пополнения ряда известных электрических розеток и отличается от своих аналогов формой выполнения составляющих его компонентов. При этом конфигурация элементов розетки обеспечивает простое в установке и надежное в работе устройство для подключения в сеть электрических приборов.(72) ДЖАХИТ ДУРМАЗИСМАИЛ АЛИ ДАГБАШИ(73) ВИКО ЭЛЕКТРИК ВЕ ЭЛЕКТРОНИК ИНДУСТРИСИ САНАЙИ ВЕ ТИКАРЕТ АНОНИМ ШИРКЕТИ(74) Тагбергенова Алма Таишевна Тагбергенова Модангуль Маруповна(54) ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА ДЛЯ ВНУТРЕННЕЙ ПРОВОДКИ(57) Полезная модель относится к электротехнике, а именно к электрическим розеткам для скрытого монтажа, используемым в жилых, общественных,производственных и прочих помещениях и зданиях. Предлагаемое техническое решение представляет собой электрическую розетку для внутренней проводки, включающую корпус контактную площадку заземляющий контакт,выполненный в виде П-образной пластины,имеющей концы в форме упругих согнутых наружу лапок и прикрепленной болтом к контактной площадке контакты для контактных элементов вилки, размещенные в отверстиях контактной площадки по обе стороны от заземляющего контакта винтовые клеммы для подсоединения проводов, находящиеся ниже контактов для Полезная модель относится к электротехнике, а именно к электрическим розеткам для скрытого монтажа, используемым в жилых, общественных,производственных и прочих помещениях и зданиях. Известна настенная розетка (Патент на полезную модель 110870, кл. 01 24/76, опубл. 27.11.2011),содержащая основание с цилиндрической полостью, в которой выполнены два гнезда под контакты для контактных элементов вилки, несколько отверстий для прохождения подсоединяемых к розетке проводов, проходящих в стене, фиксатор вилки, крепежные захваты и крепежные элементы, основание выполнено в виде единой отлитой пластмассовой детали, включающей часть, размещаемую в отверстии стены, и внешнюю рамку, при этом фиксатор вилки выполнен в виде стакана, вставляемого в основание и закрывающего контакты,с прямоугольным фланцем,утапливаемым в рамку. Предлагаемое техническое решение представляет собой электрическую розетку для внутренней проводки, включающую корпус контактную площадку заземляющий контакт выполненный в виде П-образной пластины,имеющей концы в форме упругих согнутых наружу лапок и прикрепленной болтом к контактной площадке контакты для контактных элементов вилки, размещенные в отверстиях контактной площадки по обе стороны от заземляющего контакта винтовые клеммы для подсоединения проводов, находящиеся ниже контактов для контактных элементов вилки и электрически соединенные с ними установочные лапки,прикрепленные к контактной площадке винтами и размещенные в гнездах на ее противоположных сторонах для фиксации площадки и всей розетки в стене крепежную пластину с отверстиями для крепления и удерживания контактной площадки и корпуса розетки в заданном положении, рамку,прикрепляемую к корпусу при этом корпус розетки выполнен в виде цилиндра, имеющего дно с двумя гнездами под контакты для контактных элементов вилки, прорези для заземляющего контакта,выполненные на противолежащих сторонах стенки корпуса,и четыре треугольных выступа,выполненных попарно друг напротив друга на внутренней стенке корпуса для удержания внутри него вилки установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. Предлагаемая электрическая розетка для внутренней проводки предназначается для пополнения ряда известных электрических розеток и отличается от своих аналогов формой выполнения составляющих его компонентов. При этом конфигурация элементов розетки обеспечивает простое в установке и надежное в работе устройство для подключения в сеть электрических приборов. Сущность предлагаемой электрической розетки для внутренней проводки поясняется чертежами, на которых на фиг.1 изображен общий вид розетки без верхней декоративной панели на фиг.2 - вид сбоку розетки на фиг.1 на фиг.3 - вид спереди розетки на фиг.1 на фиг.4 - общий вид розетки с корпусом и рамкой на фиг.5 - вид сбоку розетки на фиг.4 на фиг.6 - общий вид розетки с корпусом и другой рамкой на фиг.7 - вид сбоку розетки на фиг.6. Предлагаемое техническое решение представляет собой электрическую розетку для внутренней проводки, включающую корпус,покрывающий контактную площадку со всеми размещенными на ней компонентами, и рамку,прикрепляемую к корпусу. Контактная пластина прикреплена к крепежной пластине, к ней с помощью болта прикреплен заземляющий контакт, выполненный в виде П-образной пластины, имеющей концы в форме упругих согнутых наружу лапок. В отверстиях контактной площадки по обе стороны от заземляющего контакта установлены контакты для контактных элементов вилки, ниже расположены электрически соединенные с ними винтовые клеммы для подсоединения проводов. В гнездах на противоположных сторонах контактной площадки размещены установочные лапки, прикрепленные к ней винтами, для фиксирования площадки и всей розетки в отверстии в стене или в окошке в гипсокартоне. Установочные лапки имеют выемки по бокам и отверстие в средней части для размещения в сочлененных с конфигурацией лапок пазах монтажной коробки и прочного фиксирования корпуса в ней. Крепление и удерживание контактной площадки и корпуса розетки в заданном положении обеспечивается крепежной пластиной с отверстиями для крепления и более надежного фиксирования розетки в отверстии в стене или в окошке в гипсокартоне. Корпус розетки, выполнен в виде цилиндра,имеющего дно с двумя гнездами под контакты для контактных элементов вилки, прорези для заземляющих контактов,выполненные на противолежащих сторонах стенки корпуса, и фиксаторы вилки, выполненные в виде четырех треугольных выступов, расположенных попарно друг напротив друга на внутренней стенке корпуса. Рамка, прикрепляемая к корпусу, является сменной и выполняется выпуклой с размещенными на ее скругленных углах дугообразными уступами,плавно по радиусной кривой переходящими на боковые поверхности рамки. В другом варианте рамка выполняется со слегка выпуклой лицевой поверхностью и линий изгиба, проходящей по бокам рамки, за которой расположена боковая часть меньшего диаметра. Контактная площадка выполняется из изоляционного материала. Заземляющий контакт и контакты для контактных элементов вилки находятся на расстоянии друг от друга для обеспечения электрической изоляции. Общая же высота розетки является небольшой, и она может устанавливаться в окна и гнезда в гипсокартоне или в отверстия в стене. Как показано на фиг.1-3 электрическая розетка(2) с прикрепленным болтом заземляющим контактом (3), выполненным в виде П-образной пластины, имеющей концы в форме упругих согнутых наружу лапок (4). По обе стороны от заземляющего контакта (3) в отверстиях контактной площадки размещены контакты (5) для контактных элементов вилки. Ниже этих контактов(5) находятся винтовые клеммы (6) для подсоединения проводов, при этом контакты (5) для контактных элементов вилки и винтовые клеммы (6) электрически соединены между собой. В гнездах,выполненных за одно целое с контактной площадкой(2) и находящихся на ее противоположных сторонах, прикреплены винтами установочные лапки(фиг.5 и 7),предназначенные для фиксации площадки и всей розетки в монтажной коробке (не показана), прочно устанавливаемой в отверстии в стене или в окошке в гипсокартоне. Установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. Контактная площадка (2) жестко прикрепляется к крепежной пластине (8) с отверстиями (9) для дополнительного фиксирования розетки в заданном положении. Крепежная пластина (8) также обеспечивает прочное прикрепление и удерживание контактной площадки (2) и корпуса (10) (фиг.4 и 6) розетки друг относительно друга. Контактная площадка покрывается корпусом(10), выполненным в виде цилиндра, имеющего дно с двумя гнездами (11) под контакты для контактных элементов вилки, прорези (12) для заземляющего контакта,выполненные на противолежащих сторонах стенки корпуса, и четыре треугольных выступа (13), выполненных попарно друг напротив друга на внутренней стенке корпуса для удерживания внутри него вилки. Рамка (14), прикрепляемая к корпусу (10),является сменной и выполняется выпуклой с размещенными на ее скругленных углах дугообразными уступами (15), плавно по радиусной кривой переходящими на боковые поверхности рамки, как показано на фиг.4 и 5. В другом варианте, представленном на фиг.6 и 7, рамка (14) выполняется со слегка выпуклой лицевой поверхностью и линий изгиба, проходящей по бокам рамки, за которой расположена боковая часть(16) меньшего диаметра. Предлагаемую электрическую розетку (1) собирают следующим образом. На заводепроизводителе отливают контактную площадку (2) и корпус (10). После чего на средней линии площадки прикрепляют заземляющий контакт (3), в специально выполненных на площадке отверстиях устанавливают контакты (5) для контактных элементов вилки и ниже их винтовые клеммы (6) для подсоединения проводов. В гнездах на противоположных сторонах контактной площадки(2) прикрепляют винтами установочные лапки (7). Контактную площадку (2) со всеми находящимися на ней компонентами прикрепляют к крепежной пластине (8) и покрывают корпусом (10). Затем все вместе с рамкой (14,14) поставляют на рынок. Для установки выключателя в стене или гипсокартоне выполняют отверстие или окно и устанавливают в него монтажную коробку,соответствующую форме и размеру контактной площадки (2). Контактную площадку (2) розетки размещают в монтажной коробке и фиксируют с помощью установочных лапок (7). Прикрепляют провода сети потребителя к винтовым клеммам (6). При необходимости крепежную пластину (8) прикручивают к стене или гипсокартону. После чего накладывают корпус (10) и прикрепляют рамку(14,14). Таким образом, предлагаемая электрическая розетка для внутренней проводки предназначена для пополнения ряда известных электрических розеток и отличается от своих аналогов формой выполнения составляющих его компонентов. При этом конфигурация элементов розетки обеспечивает простое в установке, а также надежное и безопасное в работе устройство для подключения в сеть электрических приборов. Наличие рамки двух видов придает розетке новые эргономические и эстетические отличия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрическая розетка для внутренней проводки, отличающаяся тем, что включает корпус контактную площадку заземляющий контакт, выполненный в виде П-образной пластины,имеющей концы в форме упругих согнутых наружу лапок и прикрепленной болтом к контактной площадке контакты для контактных элементов вилки, размещенные в отверстиях контактной площадки по обе стороны от заземляющего контакта винтовые клеммы для подсоединения проводов, находящиеся ниже контактов для контактных элементов вилки и электрически соединенные с ними установочные лапки,прикрепленные к контактной площадке винтами и размещенные в гнездах на ее противоположных сторонах для фиксации площадки и всей розетки крепежную пластину с отверстиями для крепления и удерживания контактной площадки и корпуса розетки в заданном положении рамку,прикрепляемую к корпусу при этом корпус розетки выполнен в виде цилиндра, имеющего дно с двумя гнездами под контакты для контактных элементов вилки, прорези для заземляющего контакта,выполненные на противолежащих сторонах стенки корпуса,и четыре треугольных выступа,выполненных попарно друг напротив друга на внутренней стенке корпуса для удержания внутри него вилки установочные лапки имеют выемки по бокам и отверстие в средней части для размещения и прочного крепления в соответствующих пазах монтажной коробки. 3 2. Электрическая розетка по п.1, отличающаяся тем, что рамка выполнена с выпуклой лицевой поверхностью со скругленными углами, на которых размещены дугообразные уступы, плавно по радиусной кривой переходящие на боковые поверхности рамки. 3. Электрическая розетка по п.1, отличающаяся тем, что рамка выполнена со слегка выпуклой лицевой поверхностью, по бокам рамки проходит линия изгиба, за которой боковая часть рамки имеет меньший диаметр.
