Медицинский гинекологический фантом для обучения манипуляционной технике

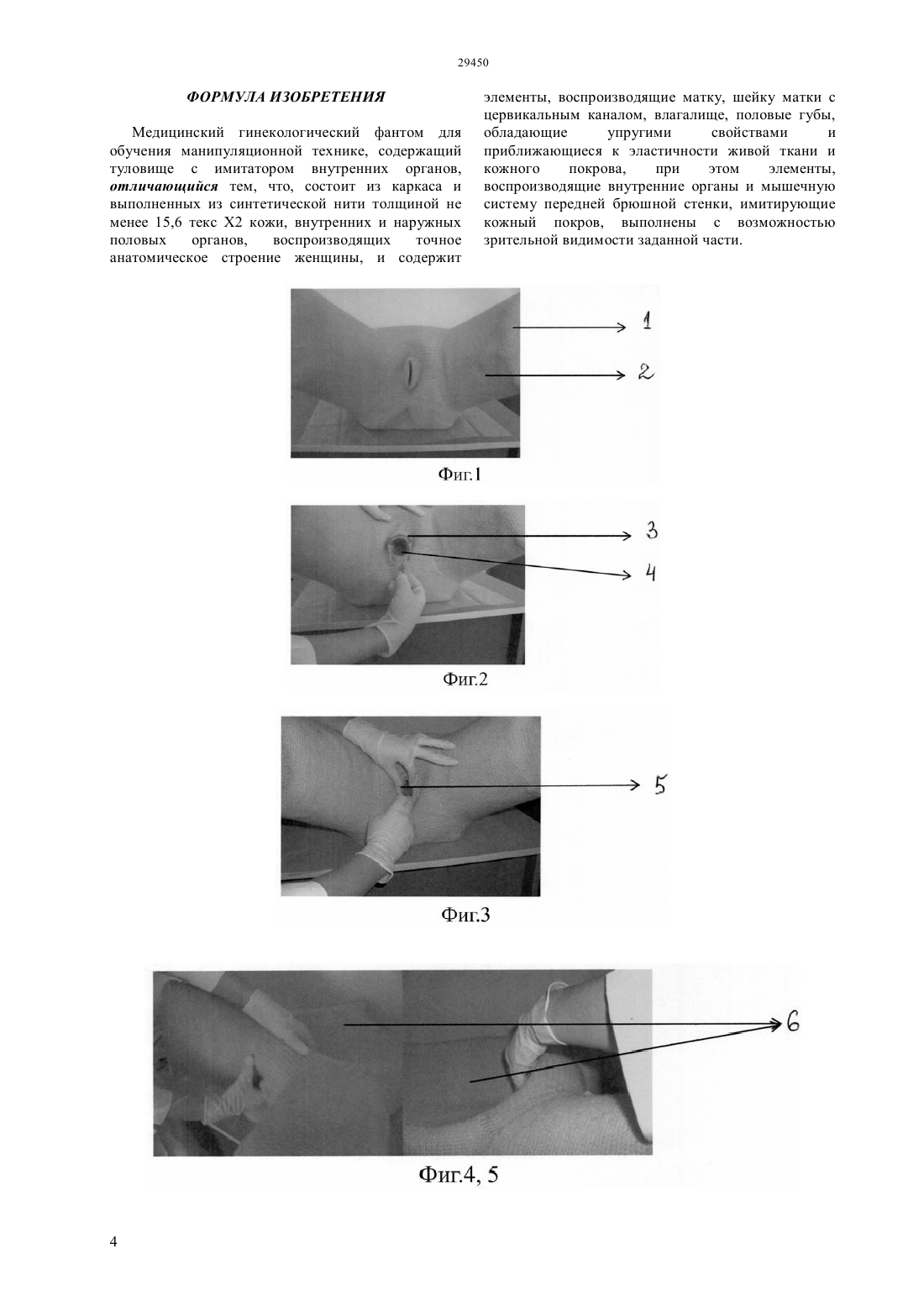

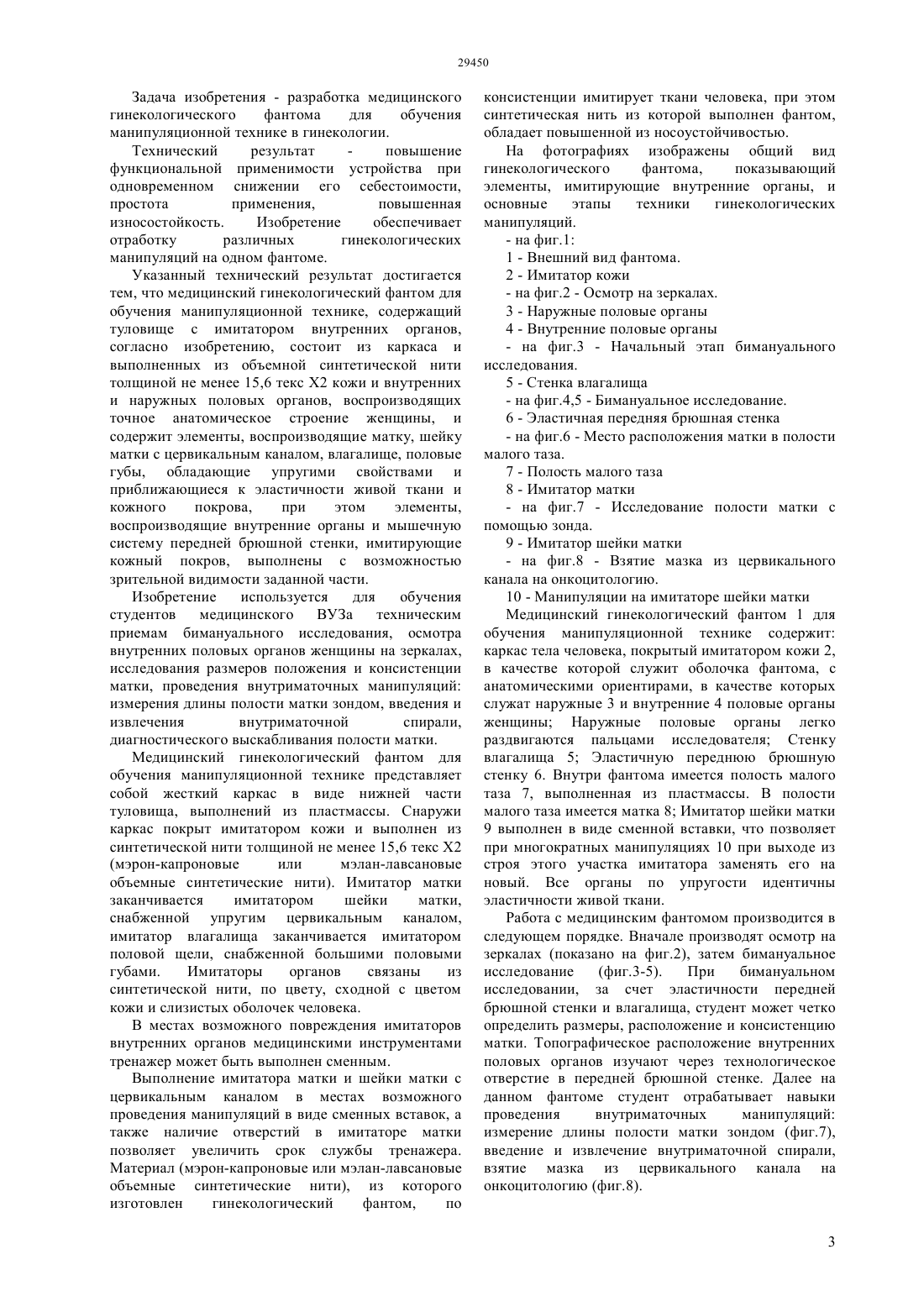

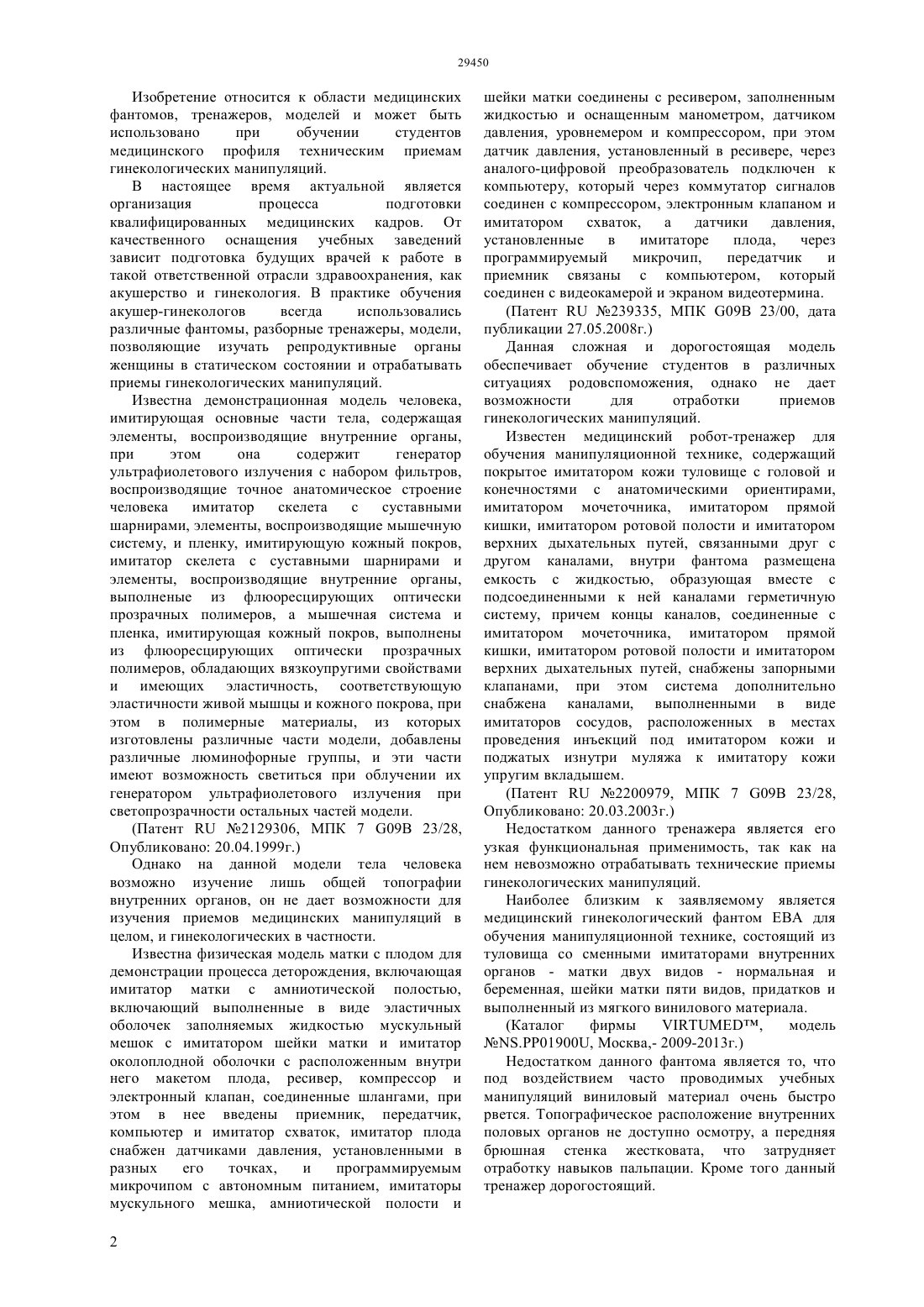

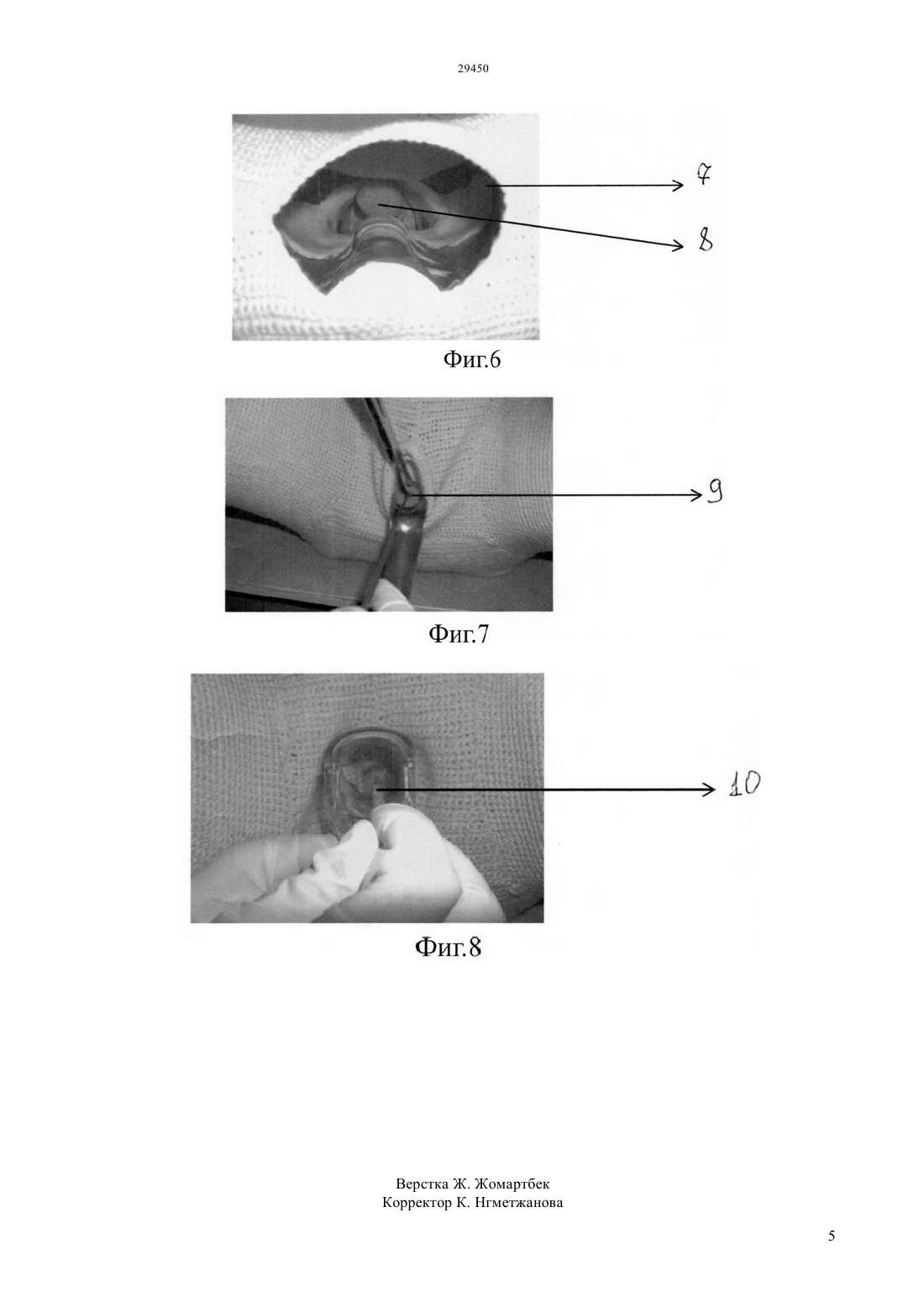

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ внутренних и наружных половых органов,воспроизводящих точное анатомическое строение женщины, и содержит элементы, воспроизводящие матку, шейку матки с цервикальным каналом,влагалище, половые губы, обладающие упругими свойствами и приближающиеся к эластичности живой ткани и кожного покрова, при этом элементы,воспроизводящие внутренние органы и мышечную систему передней брюшной стенки, имитирующие кожный покров, выполнены с возможностью зрительной видимости заданной части. Изобретение обеспечивает отработку различных гинекологических манипуляций на одном фантоме. При использовании фантома достигается повышение его функциональной применимости при одновременном снижении его себестоимости. Фантом отличается простотой применения,повышенной износостойкостью.(54) МЕДИЦИНСКИЙ ГИНЕКОЛОГИЧЕСКИЙ ФАНТОМ ДЛЯ ОБУЧЕНИЯ МАНИПУЛЯЦИОННОЙ ТЕХНИКЕ(57) Изобретение относится к области медицинских фантомов, тренажеров, моделей и может быть использовано при обучении студентов медицинского профиля техническим приемам гинекологических манипуляций. Медицинский гинекологический фантом для обучения манипуляционной технике состоит из каркаса туловища и выполненных из синтетической нити толщиной не менее 15,6 текс Х 2 кожи, и Изобретение относится к области медицинских фантомов, тренажеров, моделей и может быть использовано при обучении студентов медицинского профиля техническим приемам гинекологических манипуляций. В настоящее время актуальной является организация процесса подготовки квалифицированных медицинских кадров. От качественного оснащения учебных заведений зависит подготовка будущих врачей к работе в такой ответственной отрасли здравоохранения, как акушерство и гинекология. В практике обучения акушер-гинекологов всегда использовались различные фантомы, разборные тренажеры, модели,позволяющие изучать репродуктивные органы женщины в статическом состоянии и отрабатывать приемы гинекологических манипуляций. Известна демонстрационная модель человека,имитирующая основные части тела, содержащая элементы, воспроизводящие внутренние органы,при этом она содержит генератор ультрафиолетового излучения с набором фильтров,воспроизводящие точное анатомическое строение человека имитатор скелета с суставными шарнирами, элементы, воспроизводящие мышечную систему, и пленку, имитирующую кожный покров,имитатор скелета с суставными шарнирами и элементы, воспроизводящие внутренние органы,выполненые из флюоресцирующих оптически прозрачных полимеров, а мышечная система и пленка, имитирующая кожный покров, выполнены из флюоресцирующих оптически прозрачных полимеров, обладающих вязкоупругими свойствами и имеющих эластичность, соответствующую эластичности живой мышцы и кожного покрова, при этом в полимерные материалы, из которых изготовлены различные части модели, добавлены различные люминофорные группы, и эти части имеют возможность светиться при облучении их генератором ультрафиолетового излучения при светопрозрачности остальных частей модели.(Патент 2129306, МПК 7 09 В 23/28,Опубликовано 20.04.1999 г.) Однако на данной модели тела человека возможно изучение лишь общей топографии внутренних органов, он не дает возможности для изучения приемов медицинских манипуляций в целом, и гинекологических в частности. Известна физическая модель матки с плодом для демонстрации процесса деторождения, включающая имитатор матки с амниотической полостью,включающий выполненные в виде эластичных оболочек заполняемых жидкостью мускульный мешок с имитатором шейки матки и имитатор околоплодной оболочки с расположенным внутри него макетом плода, ресивер, компрессор и электронный клапан, соединенные шлангами, при этом в нее введены приемник, передатчик,компьютер и имитатор схваток, имитатор плода снабжен датчиками давления, установленными в разных его точках,и программируемым микрочипом с автономным питанием, имитаторы мускульного мешка, амниотической полости и 2 шейки матки соединены с ресивером, заполненным жидкостью и оснащенным манометром, датчиком давления, уровнемером и компрессором, при этом датчик давления, установленный в ресивере, через аналого-цифровой преобразователь подключен к компьютеру, который через коммутатор сигналов соединен с компрессором, электронным клапаном и имитатором схваток, а датчики давления,установленные в имитаторе плода,через программируемый микрочип,передатчик и приемник связаны с компьютером, который соединен с видеокамерой и экраном видеотермина.(Патент 239335, МПК 09 В 23/00, дата публикации 27.05.2008 г.) Данная сложная и дорогостоящая модель обеспечивает обучение студентов в различных ситуациях родовспоможения, однако не дает возможности для отработки приемов гинекологических манипуляций. Известен медицинский робот-тренажер для обучения манипуляционной технике, содержащий покрытое имитатором кожи туловище с головой и конечностями с анатомическими ориентирами,имитатором мочеточника, имитатором прямой кишки, имитатором ротовой полости и имитатором верхних дыхательных путей, связанными друг с другом каналами, внутри фантома размещена емкость с жидкостью, образующая вместе с подсоединенными к ней каналами герметичную систему, причем концы каналов, соединенные с имитатором мочеточника, имитатором прямой кишки, имитатором ротовой полости и имитатором верхних дыхательных путей, снабжены запорными клапанами, при этом система дополнительно снабжена каналами, выполненными в виде имитаторов сосудов, расположенных в местах проведения инъекций под имитатором кожи и поджатых изнутри муляжа к имитатору кожи упругим вкладышем.(Патент 2200979, МПК 7 09 В 23/28,Опубликовано 20.03.2003 г.) Недостатком данного тренажера является его узкая функциональная применимость, так как на нем невозможно отрабатывать технические приемы гинекологических манипуляций. Наиболее близким к заявляемому является медицинский гинекологический фантом ЕВА для обучения манипуляционной технике, состоящий из туловища со сменными имитаторами внутренних органов - матки двух видов - нормальная и беременная, шейки матки пяти видов, придатков и выполненный из мягкого винилового материала..01900, Москва,- 2009-2013 г.) Недостатком данного фантома является то, что под воздействием часто проводимых учебных манипуляций виниловый материал очень быстро рвется. Топографическое расположение внутренних половых органов не доступно осмотру, а передняя брюшная стенка жестковата, что затрудняет отработку навыков пальпации. Кроме того данный тренажер дорогостоящий. Задача изобретения - разработка медицинского гинекологического фантома для обучения манипуляционной технике в гинекологии. Технический результат повышение функциональной применимости устройства при одновременном снижении его себестоимости,простота применения,повышенная износостойкость. Изобретение обеспечивает отработку различных гинекологических манипуляций на одном фантоме. Указанный технический результат достигается тем, что медицинский гинекологический фантом для обучения манипуляционной технике, содержащий туловище с имитатором внутренних органов,согласно изобретению, состоит из каркаса и выполненных из объемной синтетической нити толщиной не менее 15,6 текс Х 2 кожи и внутренних и наружных половых органов, воспроизводящих точное анатомическое строение женщины, и содержит элементы, воспроизводящие матку, шейку матки с цервикальным каналом, влагалище, половые губы, обладающие упругими свойствами и приближающиеся к эластичности живой ткани и кожного покрова,при этом элементы,воспроизводящие внутренние органы и мышечную систему передней брюшной стенки, имитирующие кожный покров, выполнены с возможностью зрительной видимости заданной части. Изобретение используется для обучения студентов медицинского ВУЗа техническим приемам бимануального исследования, осмотра внутренних половых органов женщины на зеркалах,исследования размеров положения и консистенции матки, проведения внутриматочных манипуляций измерения длины полости матки зондом, введения и извлечения внутриматочной спирали,диагностического выскабливания полости матки. Медицинский гинекологический фантом для обучения манипуляционной технике представляет собой жесткий каркас в виде нижней части туловища, выполнений из пластмассы. Снаружи каркас покрыт имитатором кожи и выполнен из синтетической нити толщиной не менее 15,6 текс Х 2(мэрон-капроновые или мэлан-лавсановые объемные синтетические нити). Имитатор матки заканчивается имитатором шейки матки,снабженной упругим цервикальным каналом,имитатор влагалища заканчивается имитатором половой щели, снабженной большими половыми губами. Имитаторы органов связаны из синтетической нити, по цвету, сходной с цветом кожи и слизистых оболочек человека. В местах возможного повреждения имитаторов внутренних органов медицинскими инструментами тренажер может быть выполнен сменным. Выполнение имитатора матки и шейки матки с цервикальным каналом в местах возможного проведения манипуляций в виде сменных вставок, а также наличие отверстий в имитаторе матки позволяет увеличить срок службы тренажера. Материал (мэрон-капроновые или мэлан-лавсановые объемные синтетические нити), из которого изготовлен гинекологический фантом,по консистенции имитирует ткани человека, при этом синтетическая нить из которой выполнен фантом,обладает повышенной из носоустойчивостью. На фотографиях изображены общий вид гинекологического фантома,показывающий элементы, имитирующие внутренние органы, и основные этапы техники гинекологических манипуляций.- на фиг.2 - Осмотр на зеркалах. 3 - Наружные половые органы 4 - Внутренние половые органы- на фиг.3 - Начальный этап бимануального исследования. 5 - Стенка влагалища- на фиг.4,5 - Бимануальное исследование. 6 - Эластичная передняя брюшная стенка- на фиг.6 - Место расположения матки в полости малого таза. 7 - Полость малого таза 8 - Имитатор матки- на фиг.7 - Исследование полости матки с помощью зонда. 9 - Имитатор шейки матки- на фиг.8 - Взятие мазка из цервикального канала на онкоцитологию. 10 - Манипуляции на имитаторе шейки матки Медицинский гинекологический фантом 1 для обучения манипуляционной технике содержит каркас тела человека, покрытый имитатором кожи 2,в качестве которой служит оболочка фантома, с анатомическими ориентирами, в качестве которых служат наружные 3 и внутренние 4 половые органы женщины Наружные половые органы легко раздвигаются пальцами исследователя Стенку влагалища 5 Эластичную переднюю брюшную стенку 6. Внутри фантома имеется полость малого таза 7, выполненная из пластмассы. В полости малого таза имеется матка 8 Имитатор шейки матки 9 выполнен в виде сменной вставки, что позволяет при многократных манипуляциях 10 при выходе из строя этого участка имитатора заменять его на новый. Все органы по упругости идентичны эластичности живой ткани. Работа с медицинским фантомом производится в следующем порядке. Вначале производят осмотр на зеркалах (показано на фиг.2), затем бимануальное исследование(фиг.3-5). При бимануальном исследовании, за счет эластичности передней брюшной стенки и влагалища, студент может четко определить размеры, расположение и консистенцию матки. Топографическое расположение внутренних половых органов изучают через технологическое отверстие в передней брюшной стенке. Далее на данном фантоме студент отрабатывает навыки проведения внутриматочных манипуляций измерение длины полости матки зондом (фиг.7),введение и извлечение внутриматочной спирали,взятие мазка из цервикального канала на онкоцитологию (фиг.8). ФОРМУЛА ИЗОБРЕТЕНИЯ Медицинский гинекологический фантом для обучения манипуляционной технике, содержащий туловище с имитатором внутренних органов,отличающийся тем, что, состоит из каркаса и выполненных из синтетической нити толщиной не менее 15,6 текс Х 2 кожи, внутренних и наружных половых органов,воспроизводящих точное анатомическое строение женщины, и содержит элементы, воспроизводящие матку, шейку матки с цервикальным каналом, влагалище, половые губы,обладающие упругими свойствами и приближающиеся к эластичности живой ткани и кожного покрова,при этом элементы,воспроизводящие внутренние органы и мышечную систему передней брюшной стенки, имитирующие кожный покров, выполнены с возможностью зрительной видимости заданной части.
