Тренажер для обучения лапароскопической хирургической технике

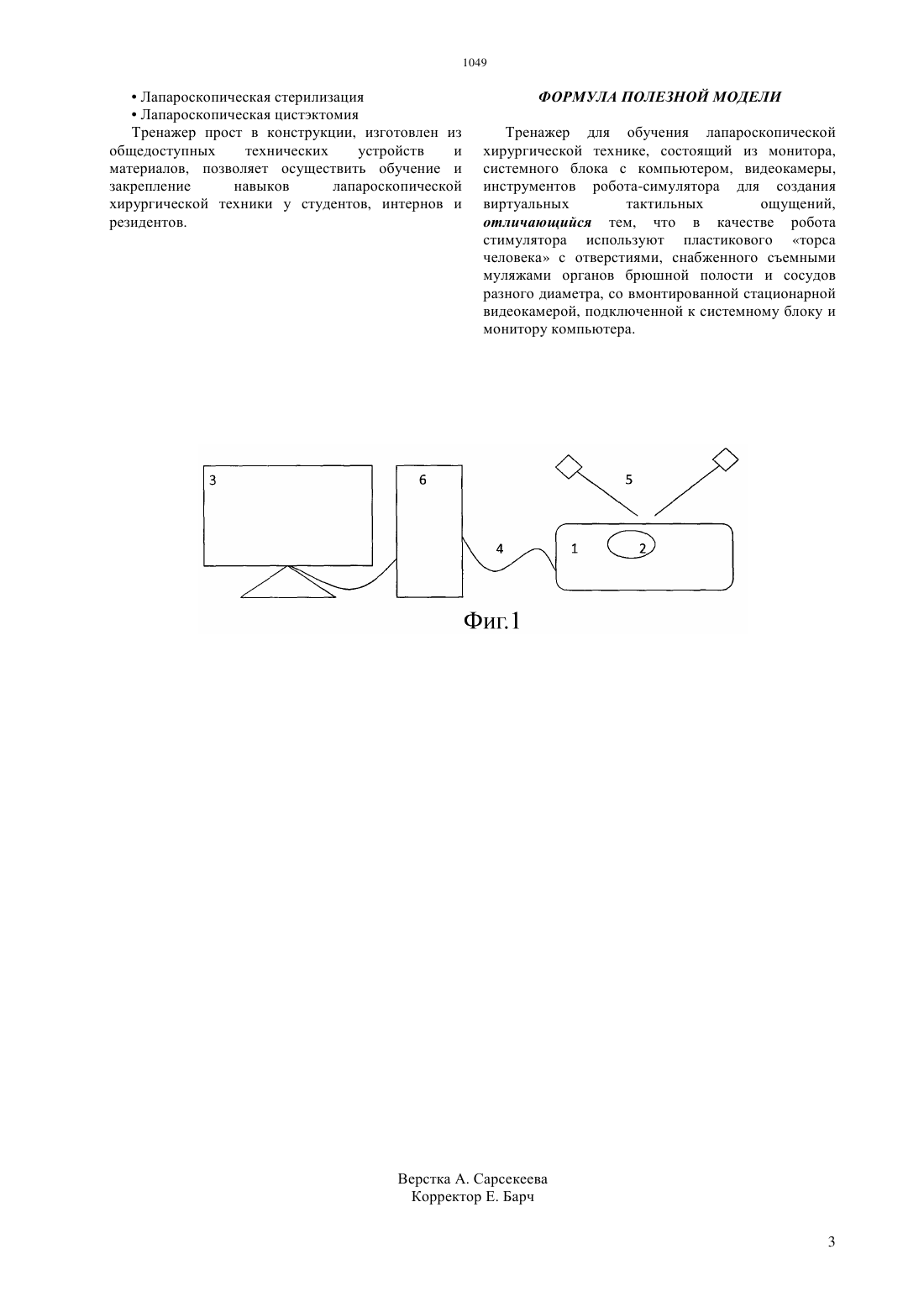

(51) 61 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ хирургической техники у студентов, интернов и резидентов. Тренажер для обучения лапароскопической хирургической технике состоит из монитора,системного блока с компьютером, видеокамеры,инструментов робота-симулятора для создания виртуальных тактильных ощущений, при этом, в качестве робота стимулятора,используют пластикового торса человека с отверстиями,снабженный съемными муляжами органов брюшной полости и сосудов разного диаметра, со вмонтированной стационарной видеокамерой,подключенной к системному блоку и монитору компьютера. Тренажер прост в конструкции, изготовлен из общедоступных технических устройств и материалов, позволяет осуществить обучение и закрепление навыков лапароскопической хирургической техники у студентов, интернов и резидентов.(72) Ибадильдин Амангельды Сейтказинович Мухамеджанов Габит Кульжанович Жантлеу Еркеблан Ба(ытлы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный медицинский университет им. С.Д.Асфендиярова Министерства здравоохранения Республики Казахстан(54) ТРЕНАЖЕР ДЛЯ ОБУЧЕНИЯ ЛАПАРОСКОПИЧЕСКОЙ ХИРУРГИЧЕСКОЙ ТЕХНИКЕ Тренажер относится к области медицинской техники, и предназначен для обучения и закрепления навыков лапароскопической хирургической техники у студентов, интернов и резидентов. Известен тренажер для обучения лапароскопической хирургической технике виртуальный симулятор, с.2-29 2011 г. (Инструкция по эксплуатации. - с.2-29. 2011). Тренажер состоит из монитора, системного блока с компьютером, видеокамеры, инструментов и самого робота-симулятора для создания виртуальных тактильных ощущений у хирурга при выполнении виртуальной лапароскопической манипуляции. Симулятор предназначен для обучения лапароскопической хирургической технике, а именно приобретения практических навыков и приемов выполнения эндохирургических вмешательств в абдоминальной хирургии и гинекологии в виртуальной среде с реалистичной имитацией тактильной чувствительности. Недостаткиэто виртуальный тренажер и не дает реальных тактильных ощущений. Сложное техническое оснащение нуждается в отдельном соответствующем техническом обслуживании. Аппарат имеет высокую цену, в связи с чем, его закупают в единичном экземпляре, что не дает возможности устанавливать его в необходимом количестве в медицинских учебных заведениях для непрерывного обучения студентов. Учитывая вышеперечисленные недостатки,возник вопрос о необходимости разработки тренажера, техническим решением предполагаемого устройства является то, что тренажер не уступает,по функциональным параметрам, известному, но является более простым и сравнительно недорогим. Задача изобретения - разработка устройства(полезной модели),не уступающей по функциональным параметрам известному, но более простой и сравнительно недорогой. Тренажер для обучения лапароскопической хирургической технике состоит из монитора,системного блока с компьютером, видеокамеры,инструментов робота- симулятора для создания виртуальных тактильных ощущений, при этом, в качестве робота стимулятора,используют пластикового торса человека с отверстиями,снабженный съемными муляжами органов брюшной полости и сосудов разного диаметра, со вмонтированной стационарной видеокамерой,подключенной к системному блоку и монитору компьютера. Данный тренажер состоит из пластикового торса человека с отверстиями Фиг.1, 1 с вмонтированной стационарной видеокамерой 2,которая подключена к компьютеру 3,6, черезкабель 4. Трансляция проходит в - режиме. Передняя брюшная часть торса человека имеет силиконовое покрытие,которое имитирует 2 переднею брюшную стенку. На передней брюшной стенке в стандартных местах имеются отверстия для ввода лапароскопических инструментов 5. В пластиковый торс человека помещаются съемные муляжи органов брюшной полости, а также сосудов разного диаметра для отработки и формирования необходимых практических навыков,где 1 - пластиковый торс человека с отверстием для ввода лапароскопических инструментов 2 видеокамера 3-6 компьютер 4 -кабель видеокамеры 5 - лапароскопические инструменты. Предлагаемое устройство работает следующим образом. Включают компьютер,запускают программу для трансляции изображения, в торс человека помещают различные муляжи внутренних органов человека, мышц, проходящих крупных сосудов через отверстия на передней брюшной стенке в стандартных местах вводят лапарскопические инструменты в отверстия для работы, вставляют в торс муляжи инструментов. Технико-экономическая эффективность. Данное устройство простое в конструкции, изготовлено из общедоступных технических устройств и материалов. Простота конструкций позволяет производить быстрый ремонт с заменой технических деталей для полноценной работы аппарата. Процесс изготовления, затраты и, как следствие, стоимость предлагаемого аналога дешевле в 80 раз. Процесс изготовления возможен в технической лаборатории со средней степенью оснащенности. 1. Базовые эндохирургические навыкиНавигация инструментовКоординация совмещенной работы двух рукЗахватывание объектов различного диаметраЗахват и подъем объектов сложной формыПересечение трубчатых образованийОтработка точности и быстроты действииРассечение по образцуЭндопетля 2. Клинические навыкиДиссекцияКлипированиеАподактильное обращение с полыми органамиЭндовидеоскопический, инструментальный шовПрецизионная диссекцияТехника эндовидеоскопического анастомозаПрокол, захват, извлечение иглыУзловые швыНепрерывный шовХирургический узелМорской узел Непрерывный эндовидеоскопический,инструментальный шовАнастомоз конец-в-конецНаложения хирургического шва 3. Тренинг техники отдельных вмешательствЛапароскопическая холецистэктомияЛапароскопическая аппендэктомияЛапароскопическая тубэктомия Лапароскопическая стерилизацияЛапароскопическая цистэктомия Тренажер прост в конструкции, изготовлен из общедоступных технических устройств и материалов, позволяет осуществить обучение и закрепление навыков лапароскопической хирургической техники у студентов, интернов и резидентов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Тренажер для обучения лапароскопической хирургической технике, состоящий из монитора,системного блока с компьютером, видеокамеры,инструментов робота-симулятора для создания виртуальных тактильных ощущений,отличающийся тем, что в качестве робота стимулятора используют пластикового торса человека с отверстиями, снабженного съемными муляжами органов брюшной полости и сосудов разного диаметра, со вмонтированной стационарной видеокамерой, подключенной к системному блоку и монитору компьютера.
