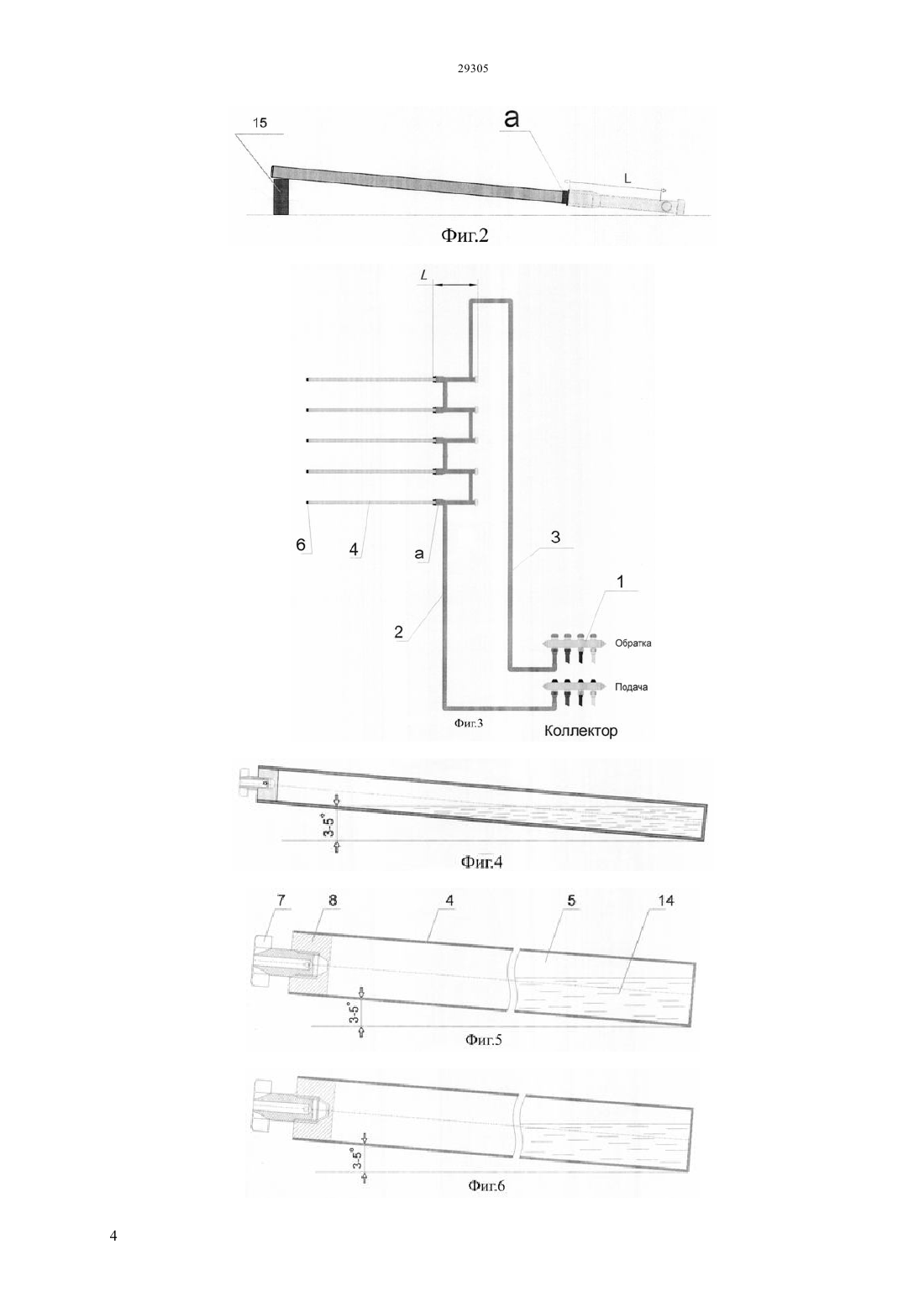

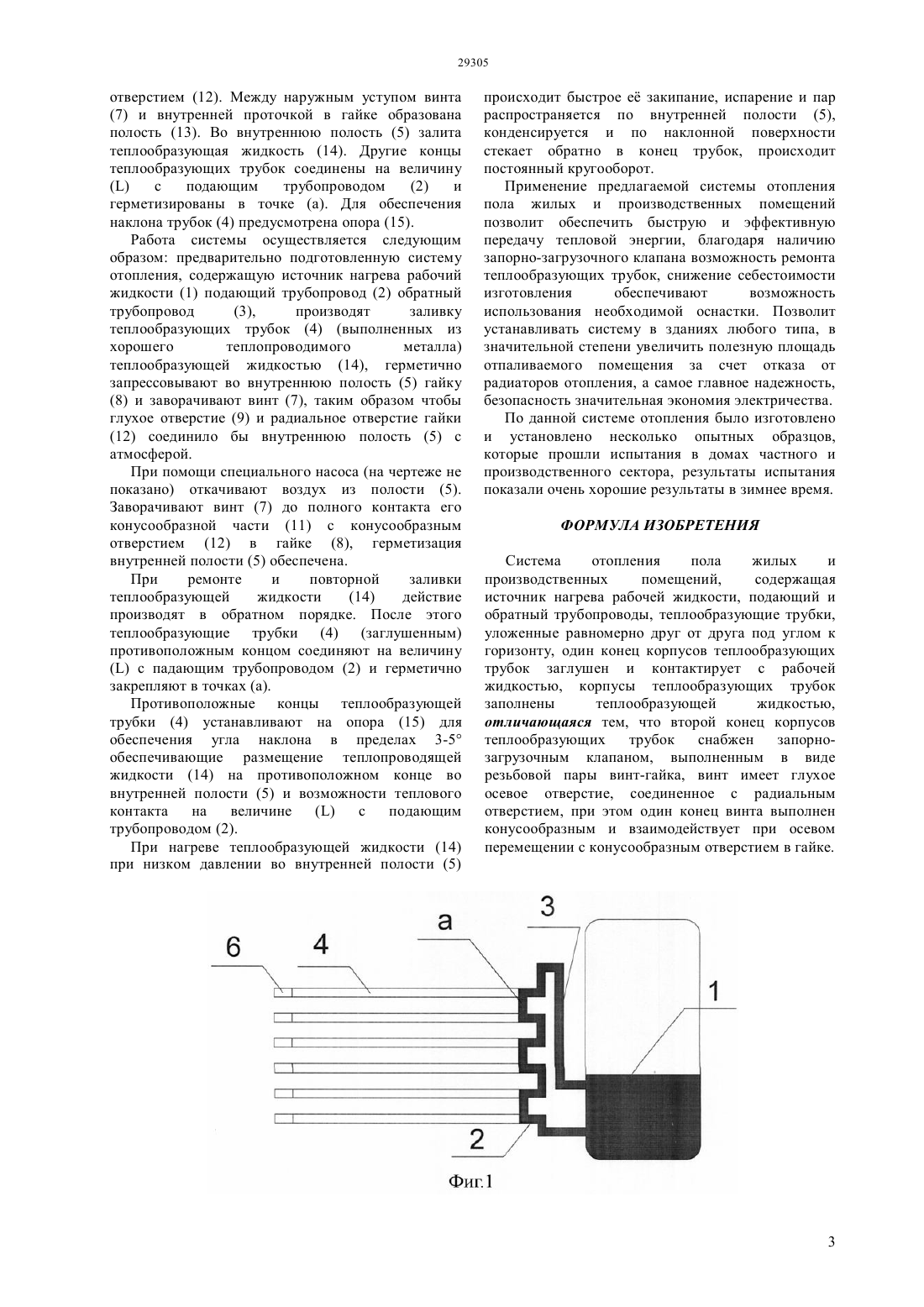

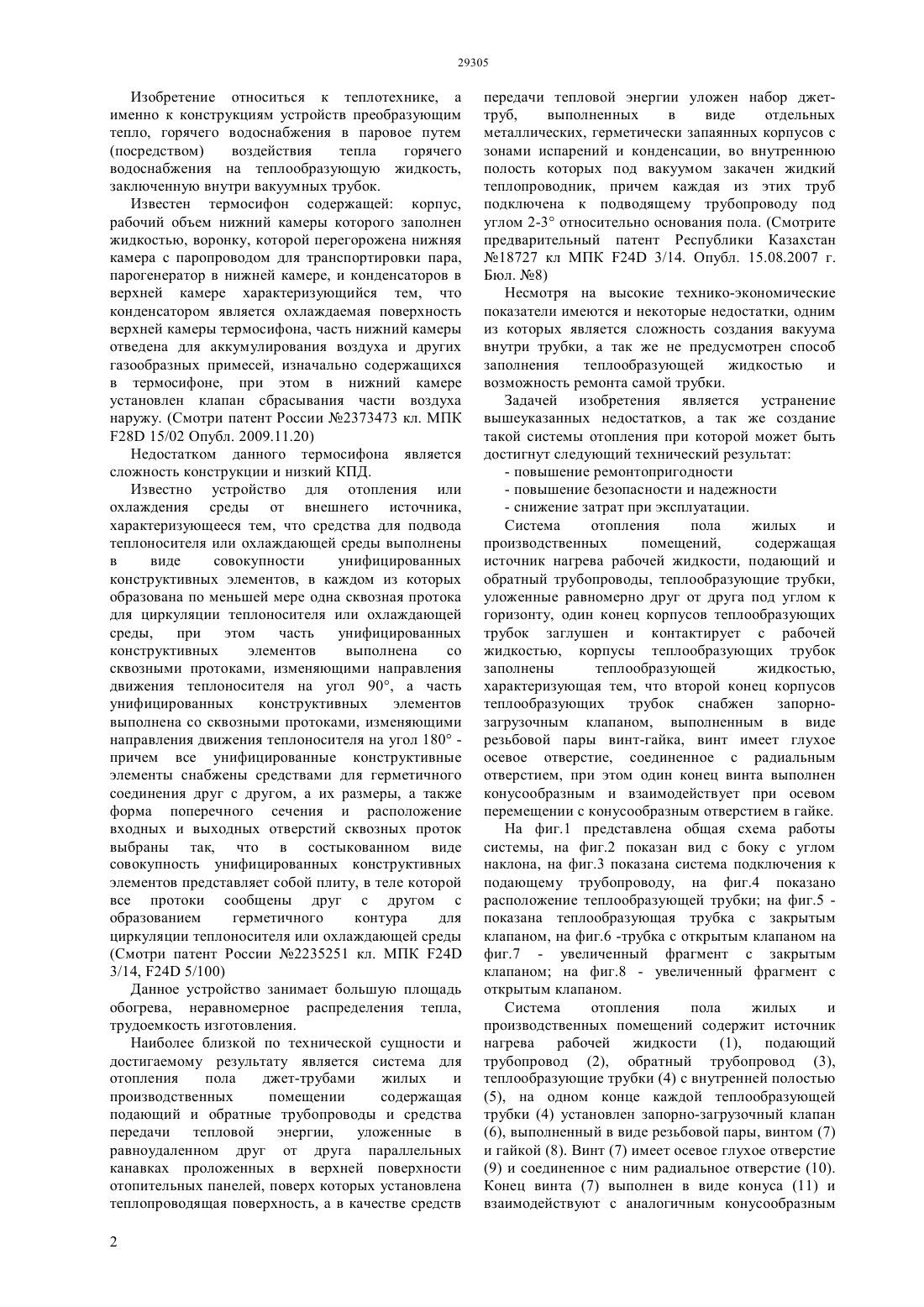

МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обратный трубопроводы, теплообразующие трубки,уложенные равномерно друг от друга под углом к горизонту, один конец корпусов теплообразующих трубок заглушен и контактирует с рабочей жидкостью, корпусы теплообразующих трубок заполнены теплообразующей жидкостью,характеризующая тем, что второй конец корпусов теплообразующих трубок снабжен запорнозагрузочным клапаном, выполненным в виде резьбовой пары винт-гайка, винт имеет глухое осевое отверстие, соединенное с радиальным отверстием, при этом один конец винта выполнен конусообразным и взаимодействует при осевом перемещении с конусообразным отверстием в гайке. Технический результат, повышения КПД,удобство ремонтных и наладочных работ,безопасность обслуживания.(76) Байзаков Аскар Арыстанбекович Мулдашев Кайрат Айтмагамбетович(54) СИСТЕМА ОТОПЛЕНИЯ ПОЛА ЖИЛЫХ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ(57) Изобретение относится к теплотехнике, а именно к конструкциям устройств преобразующих тело горячего водоснабжения в паровую, путем воздействия тепла горячего водоснабжения на парообразующую жидкость заключенную внутри теплообразующих вакуумных трубок. Система отопления пола жилых и производственных помещений,содержащая источник нагрева рабочей жидкости, подающий и Изобретение относиться к теплотехнике, а именно к конструкциям устройств преобразующим тепло, горячего водоснабжения в паровое путем(посредством) воздействия тепла горячего водоснабжения на теплообразующую жидкость,заключенную внутри вакуумных трубок. Известен термосифон содержащей корпус,рабочий объем нижний камеры которого заполнен жидкостью, воронку, которой перегорожена нижняя камера с паропроводом для транспортировки пара,парогенератор в нижней камере, и конденсаторов в верхней камере характеризующийся тем, что конденсатором является охлаждаемая поверхность верхней камеры термосифона, часть нижний камеры отведена для аккумулирования воздуха и других газообразных примесей, изначально содержащихся в термосифоне, при этом в нижний камере установлен клапан сбрасывания части воздуха наружу. (Смотри патент России 2373473 кл. МПК 28 15/02 Опубл. 2009.11.20) Недостатком данного термосифона является сложность конструкции и низкий КПД. Известно устройство для отопления или охлаждения среды от внешнего источника,характеризующееся тем, что средства для подвода теплоносителя или охлаждающей среды выполнены в виде совокупности унифицированных конструктивных элементов, в каждом из которых образована по меньшей мере одна сквозная протока для циркуляции теплоносителя или охлаждающей среды,при этом часть унифицированных конструктивных элементов выполнена со сквозными протоками, изменяющими направления движения теплоносителя на угол 90, а часть унифицированных конструктивных элементов выполнена со сквозными протоками, изменяющими направления движения теплоносителя на угол 180 причем все унифицированные конструктивные элементы снабжены средствами для герметичного соединения друг с другом, а их размеры, а также форма поперечного сечения и расположение входных и выходных отверстий сквозных проток выбраны так, что в состыкованном виде совокупность унифицированных конструктивных элементов представляет собой плиту, в теле которой все протоки сообщены друг с другом с образованием герметичного контура для циркуляции теплоносителя или охлаждающей среды(Смотри патент России 2235251 кл. МПК 24 3/14, 24 5/100) Данное устройство занимает большую площадь обогрева, неравномерное распределения тепла,трудоемкость изготовления. Наиболее близкой по технической сущности и достигаемому результату является система для отопления пола джет-трубами жилых и производственных помещении содержащая подающий и обратные трубопроводы и средства передачи тепловой энергии,уложенные в равноудаленном друг от друга параллельных канавках проложенных в верхней поверхности отопительных панелей, поверх которых установлена теплопроводящая поверхность, а в качестве средств 2 передачи тепловой энергии уложен набор джеттруб,выполненных в виде отдельных металлических, герметически запаянных корпусов с зонами испарений и конденсации, во внутреннюю полость которых под вакуумом закачен жидкий теплопроводник, причем каждая из этих труб подключена к подводящему трубопроводу под углом 2-3 относительно основания пола. (Смотрите предварительный патент Республики Казахстан 18727 кл МПК 24 3/14. Опубл. 15.08.2007 г. Бюл. 8) Несмотря на высокие технико-экономические показатели имеются и некоторые недостатки, одним из которых является сложность создания вакуума внутри трубки, а так же не предусмотрен способ заполнения теплообразующей жидкостью и возможность ремонта самой трубки. Задачей изобретения является устранение вышеуказанных недостатков, а так же создание такой системы отопления при которой может быть достигнут следующий технический результат- снижение затрат при эксплуатации. Система отопления пола жилых и производственных помещений,содержащая источник нагрева рабочей жидкости, подающий и обратный трубопроводы, теплообразующие трубки,уложенные равномерно друг от друга под углом к горизонту, один конец корпусов теплообразующих трубок заглушен и контактирует с рабочей жидкостью, корпусы теплообразующих трубок заполнены теплообразующей жидкостью,характеризующая тем, что второй конец корпусов теплообразующих трубок снабжен запорнозагрузочным клапаном, выполненным в виде резьбовой пары винт-гайка, винт имеет глухое осевое отверстие, соединенное с радиальным отверстием, при этом один конец винта выполнен конусообразным и взаимодействует при осевом перемещении с конусообразным отверстием в гайке. На фиг.1 представлена общая схема работы системы, на фиг.2 показан вид с боку с углом наклона, на фиг.3 показана система подключения к подающему трубопроводу, на фиг.4 показано расположение теплообразующей трубки на фиг.5 показана теплообразующая трубка с закрытым клапаном, на фиг.6 -трубка с открытым клапаном на фиг.7 - увеличенный фрагмент с закрытым клапаном на фиг.8 - увеличенный фрагмент с открытым клапаном. Система отопления пола жилых и производственных помещений содержит источник нагрева рабочей жидкости (1), подающий трубопровод (2), обратный трубопровод (3),теплообразующие трубки (4) с внутренней полостью(5), на одном конце каждой теплообразующей трубки (4) установлен запорно-загрузочный клапан(6), выполненный в виде резьбовой пары, винтом (7) и гайкой (8). Винт (7) имеет осевое глухое отверстие(9) и соединенное с ним радиальное отверстие (10). Конец винта (7) выполнен в виде конуса (11) и взаимодействуют с аналогичным конусообразным отверстием (12). Между наружным уступом винта(7) и внутренней проточкой в гайке образована полость (13). Во внутреннюю полость (5) залита теплообразующая жидкость (14). Другие концы теплообразующих трубок соединены на величину(2) и герметизированы в точке (а). Для обеспечения наклона трубок (4) предусмотрена опора (15). Работа системы осуществляется следующим образом предварительно подготовленную систему отопления, содержащую источник нагрева рабочий жидкости (1) подающий трубопровод (2) обратный трубопровод(3),производят заливку теплообразующих трубок (4) (выполненных из хорошего теплопроводимого металла) теплообразующей жидкостью (14), герметично запрессовывают во внутреннюю полость (5) гайку(8) и заворачивают винт (7), таким образом чтобы глухое отверстие (9) и радиальное отверстие гайки(12) соединило бы внутреннюю полость (5) с атмосферой. При помощи специального насоса (на чертеже не показано) откачивают воздух из полости (5). Заворачивают винт (7) до полного контакта его конусообразной части (11) с конусообразным отверстием (12) в гайке (8), герметизация внутренней полости (5) обеспечена. При ремонте и повторной заливки теплообразующей жидкости(14) действие производят в обратном порядке. После этого теплообразующие трубки (4) (заглушенным) противоположным концом соединяют на величину с падающим трубопроводом (2) и герметично закрепляют в точках (а). Противоположные концы теплообразующей трубки (4) устанавливают на опора (15) для обеспечения угла наклона в пределах 3-5 обеспечивающие размещение теплопроводящей жидкости (14) на противоположном конце во внутренней полости (5) и возможности теплового контакта на величинес подающим трубопроводом (2). При нагреве теплообразующей жидкости (14) при низком давлении во внутренней полости (5) происходит быстрое е закипание, испарение и пар распространяется по внутренней полости (5),конденсируется и по наклонной поверхности стекает обратно в конец трубок, происходит постоянный кругооборот. Применение предлагаемой системы отопления пола жилых и производственных помещений позволит обеспечить быструю и эффективную передачу тепловой энергии, благодаря наличию запорно-загрузочного клапана возможность ремонта теплообразующих трубок, снижение себестоимости изготовления обеспечивают возможность использования необходимой оснастки. Позволит устанавливать систему в зданиях любого типа, в значительной степени увеличить полезную площадь отпаливаемого помещения за счет отказа от радиаторов отопления, а самое главное надежность,безопасность значительная экономия электричества. По данной системе отопления было изготовлено и установлено несколько опытных образцов,которые прошли испытания в домах частного и производственного сектора, результаты испытания показали очень хорошие результаты в зимнее время. ФОРМУЛА ИЗОБРЕТЕНИЯ Система отопления пола жилых и производственных помещений,содержащая источник нагрева рабочей жидкости, подающий и обратный трубопроводы, теплообразующие трубки,уложенные равномерно друг от друга под углом к горизонту, один конец корпусов теплообразующих трубок заглушен и контактирует с рабочей жидкостью, корпусы теплообразующих трубок заполнены теплообразующей жидкостью,отличающаяся тем, что второй конец корпусов теплообразующих трубок снабжен запорнозагрузочным клапаном, выполненным в виде резьбовой пары винт-гайка, винт имеет глухое осевое отверстие, соединенное с радиальным отверстием, при этом один конец винта выполнен конусообразным и взаимодействует при осевом перемещении с конусообразным отверстием в гайке.
