Жатка зерноуборочного комбайна

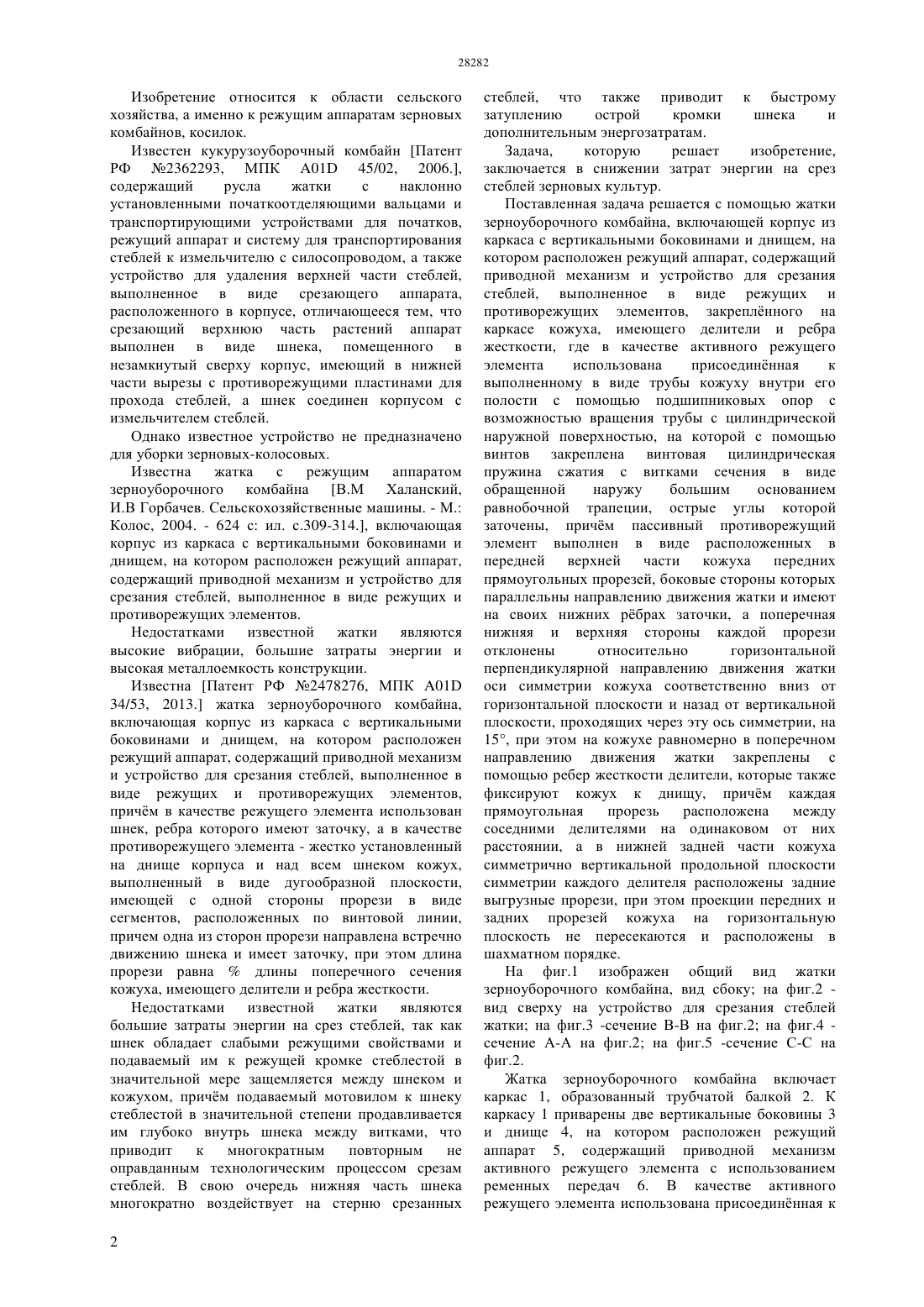

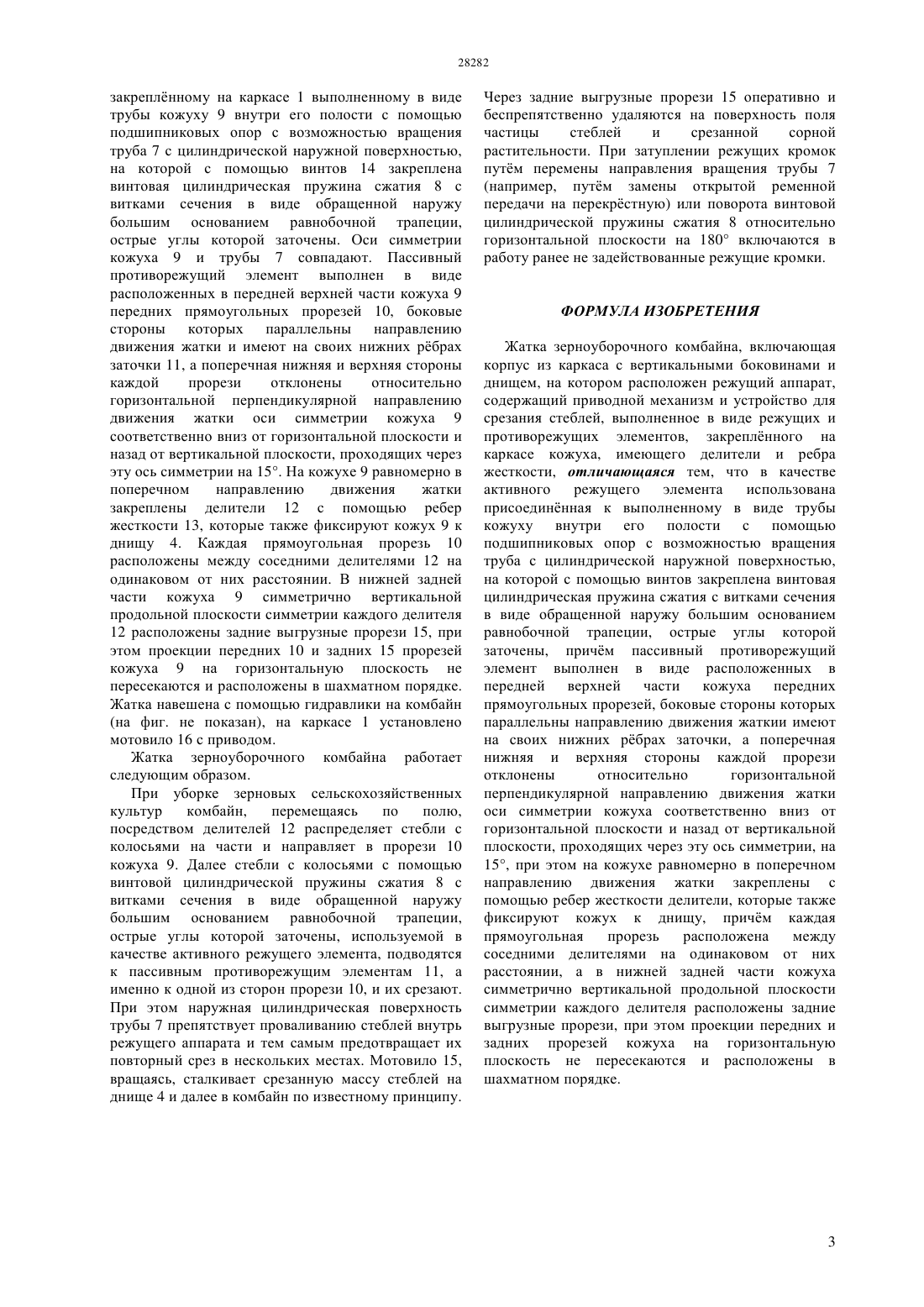

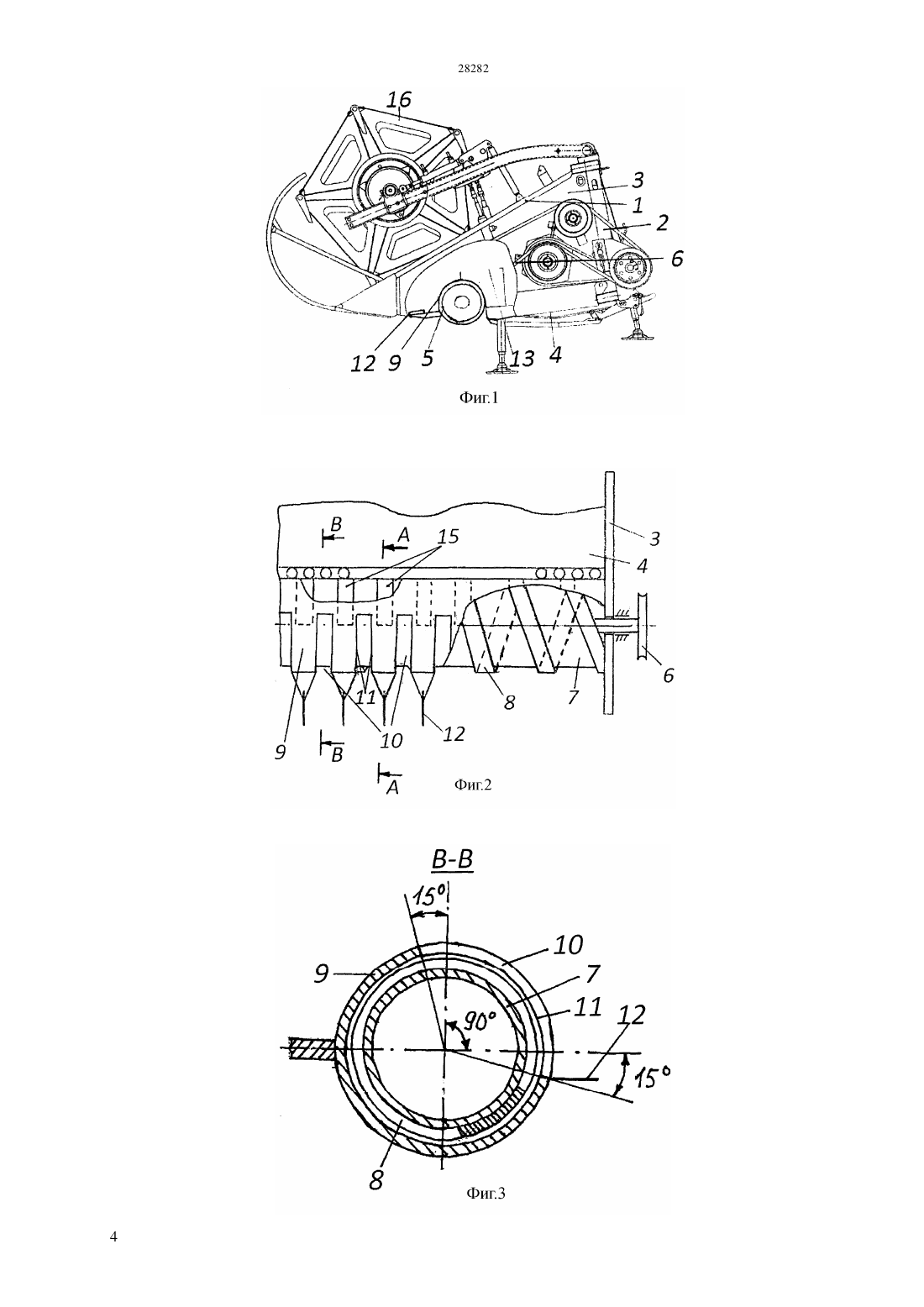

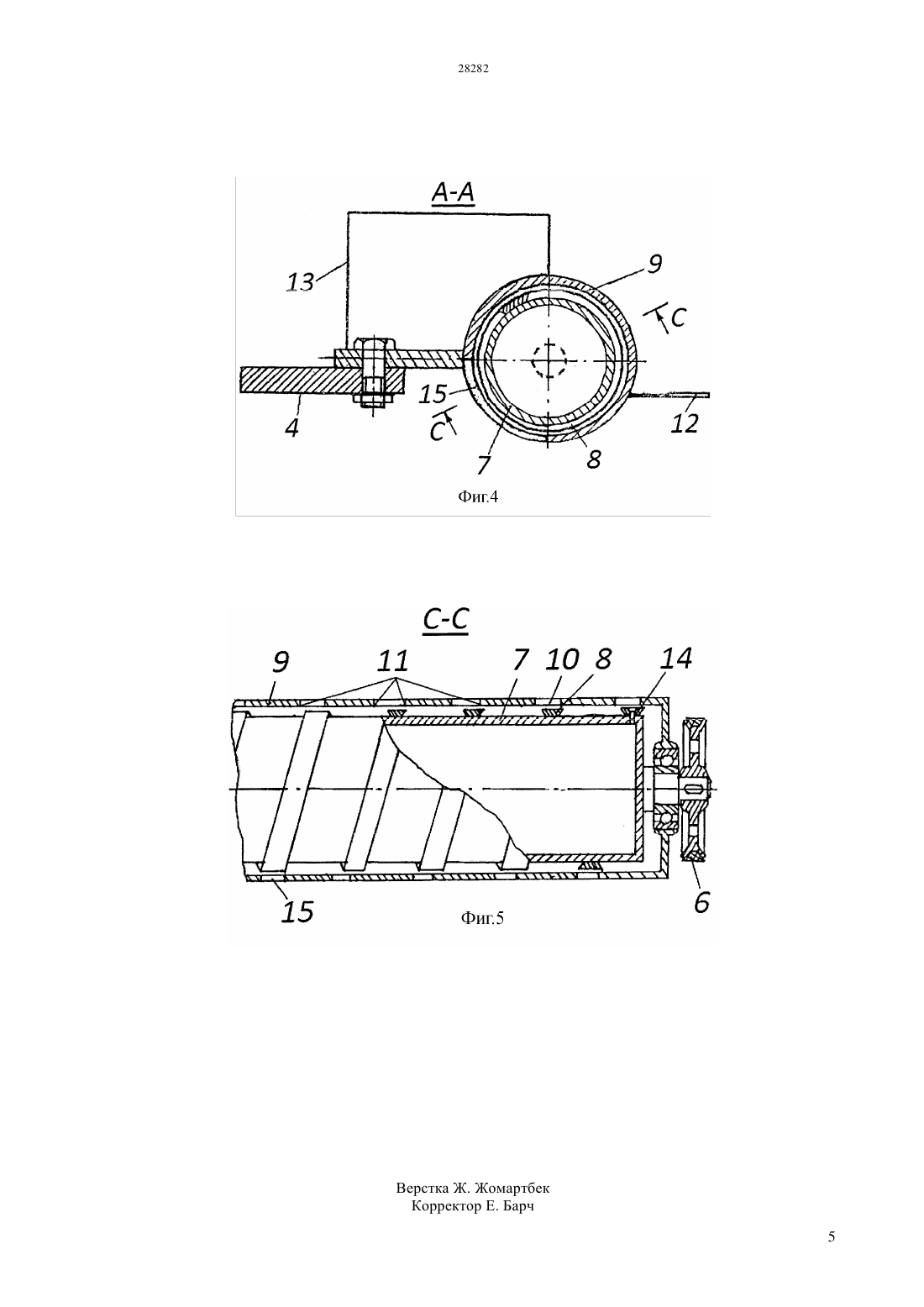

(51) 01 34/53 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ наружной поверхностью, на которой с помощью винтов закреплена винтовая цилиндрическая пружина сжатия с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, причм пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха передних прямоугольных прорезей, боковые стороны которых параллельны направлению движения жатки и имеют на своих нижних рбрах заточки, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии, на 15, при этом на кожухе равномерно в поперечном направлению движения жатки закреплены с помощью ребер жесткости делители, которые также фиксируют кожух к днищу, причм каждая прямоугольная прорезь расположена между соседними делителями на одинаковом от них расстоянии, а в нижней задней части кожуха симметрично вертикальной продольной плоскости симметрии каждого делителя расположены задние выгрузные прорези, при этом проекции передних и задних прорезей кожуха на горизонтальную плоскость не пересекаются и расположены в шахматном порядке.(72) Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат Оразович Есхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(57) Изобретение относится к области сельского хозяйства, а именно к режущим аппаратам зерновых комбайнов, косилок. Задача,которую решает изобретение,заключается в снижении затрат энергии на срез стеблей зерновых культур. Поставленная задача решается с помощью жатки зерноуборочного комбайна, включающей корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, закреплнного на каркасе кожуха, имеющего делители и ребра жесткости, где в качестве активного режущего элемента использована присоединнная к выполненному в виде трубы кожуху внутри его полости с помощью подшипниковых опор с возможностью вращения трубы с цилиндрической Изобретение относится к области сельского хозяйства, а именно к режущим аппаратам зерновых комбайнов, косилок. Известен кукурузоуборочный комбайн Патент РФ 2362293, МПК 01 45/02, 2006.,содержащий русла жатки с наклонно установленными початкоотделяющими вальцами и транспортирующими устройствами для початков,режущий аппарат и систему для транспортирования стеблей к измельчителю с силосопроводом, а также устройство для удаления верхней части стеблей,выполненное в виде срезающего аппарата,расположенного в корпусе, отличающееся тем, что срезающий верхнюю часть растений аппарат выполнен в виде шнека, помещенного в незамкнутый сверху корпус, имеющий в нижней части вырезы с противорежущими пластинами для прохода стеблей, а шнек соединен корпусом с измельчителем стеблей. Однако известное устройство не предназначено для уборки зерновых-колосовых. Известна жатка с режущим аппаратом зерноуборочного комбайна В.М Халанский,И.В Горбачев. Сельскохозяйственные машины. - М. Колос, 2004. - 624 с ил. с.309-314., включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат,содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов. Недостатками известной жатки являются высокие вибрации, большие затраты энергии и высокая металлоемкость конструкции. Известна Патент РФ 2478276, МПК 01 34/53, 2013. жатка зерноуборочного комбайна,включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов,причм в качестве режущего элемента использован шнек, ребра которого имеют заточку, а в качестве противорежущего элемента - жестко установленный на днище корпуса и над всем шнеком кожух,выполненный в виде дугообразной плоскости,имеющей с одной стороны прорези в виде сегментов, расположенных по винтовой линии,причем одна из сторон прорези направлена встречно движению шнека и имеет заточку, при этом длина прорези равнадлины поперечного сечения кожуха, имеющего делители и ребра жесткости. Недостатками известной жатки являются большие затраты энергии на срез стеблей, так как шнек обладает слабыми режущими свойствами и подаваемый им к режущей кромке стеблестой в значительной мере защемляется между шнеком и кожухом, причм подаваемый мотовилом к шнеку стеблестой в значительной степени продавливается им глубоко внутрь шнека между витками, что приводит к многократным повторным не оправданным технологическим процессом срезам стеблей. В свою очередь нижняя часть шнека многократно воздействует на стерню срезанных 2 стеблей, что также приводит к быстрому затуплению острой кромки шнека и дополнительным энергозатратам. Задача,которую решает изобретение,заключается в снижении затрат энергии на срез стеблей зерновых культур. Поставленная задача решается с помощью жатки зерноуборочного комбайна, включающей корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, закреплнного на каркасе кожуха, имеющего делители и ребра жесткости, где в качестве активного режущего элемента использована присоединнная к выполненному в виде трубы кожуху внутри его полости с помощью подшипниковых опор с возможностью вращения трубы с цилиндрической наружной поверхностью, на которой с помощью винтов закреплена винтовая цилиндрическая пружина сжатия с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, причм пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха передних прямоугольных прорезей, боковые стороны которых параллельны направлению движения жатки и имеют на своих нижних рбрах заточки, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии, на 15, при этом на кожухе равномерно в поперечном направлению движения жатки закреплены с помощью ребер жесткости делители, которые также фиксируют кожух к днищу, причм каждая прямоугольная прорезь расположена между соседними делителями на одинаковом от них расстоянии, а в нижней задней части кожуха симметрично вертикальной продольной плоскости симметрии каждого делителя расположены задние выгрузные прорези, при этом проекции передних и задних прорезей кожуха на горизонтальную плоскость не пересекаются и расположены в шахматном порядке. На фиг.1 изображен общий вид жатки зерноуборочного комбайна, вид сбоку на фиг.2 вид сверху на устройство для срезания стеблей жатки на фиг.3 -сечение В-В на фиг.2 на фиг.4 сечение А-А на фиг.2 на фиг.5 -сечение С-С на фиг.2. Жатка зерноуборочного комбайна включает каркас 1, образованный трубчатой балкой 2. К каркасу 1 приварены две вертикальные боковины 3 и днище 4, на котором расположен режущий аппарат 5, содержащий приводной механизм активного режущего элемента с использованием ременных передач 6. В качестве активного режущего элемента использована присоединнная к закреплнному на каркасе 1 выполненному в виде трубы кожуху 9 внутри его полости с помощью подшипниковых опор с возможностью вращения труба 7 с цилиндрической наружной поверхностью,на которой с помощью винтов 14 закреплена винтовая цилиндрическая пружина сжатия 8 с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции,острые углы которой заточены. Оси симметрии кожуха 9 и трубы 7 совпадают. Пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха 9 передних прямоугольных прорезей 10, боковые стороны которых параллельны направлению движения жатки и имеют на своих нижних рбрах заточки 11, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха 9 соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии на 15. На кожухе 9 равномерно в поперечном направлению движения жатки закреплены делители 12 с помощью ребер жесткости 13, которые также фиксируют кожух 9 к днищу 4. Каждая прямоугольная прорезь 10 расположены между соседними делителями 12 на одинаковом от них расстоянии. В нижней задней части кожуха 9 симметрично вертикальной продольной плоскости симметрии каждого делителя 12 расположены задние выгрузные прорези 15, при этом проекции передних 10 и задних 15 прорезей кожуха 9 на горизонтальную плоскость не пересекаются и расположены в шахматном порядке. Жатка навешена с помощью гидравлики на комбайн(на фиг. не показан), на каркасе 1 установлено мотовило 16 с приводом. Жатка зерноуборочного комбайна работает следующим образом. При уборке зерновых сельскохозяйственных культур комбайн,перемещаясь по полю,посредством делителей 12 распределяет стебли с колосьями на части и направляет в прорези 10 кожуха 9. Далее стебли с колосьями с помощью винтовой цилиндрической пружины сжатия 8 с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции,острые углы которой заточены, используемой в качестве активного режущего элемента, подводятся к пассивным противорежущим элементам 11, а именно к одной из сторон прорези 10, и их срезают. При этом наружная цилиндрическая поверхность трубы 7 препятствует проваливанию стеблей внутрь режущего аппарата и тем самым предотвращает их повторный срез в нескольких местах. Мотовило 15,вращаясь, сталкивает срезанную массу стеблей на днище 4 и далее в комбайн по известному принципу. Через задние выгрузные прорези 15 оперативно и беспрепятственно удаляются на поверхность поля частицы стеблей и срезанной сорной растительности. При затуплении режущих кромок путм перемены направления вращения трубы 7(например, путм замены открытой ременной передачи на перекрстную) или поворота винтовой цилиндрической пружины сжатия 8 относительно горизонтальной плоскости на 180 включаются в работу ранее не задействованные режущие кромки. ФОРМУЛА ИЗОБРЕТЕНИЯ Жатка зерноуборочного комбайна, включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат,содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, закреплнного на каркасе кожуха, имеющего делители и ребра жесткости, отличающаяся тем, что в качестве активного режущего элемента использована присоединнная к выполненному в виде трубы кожуху внутри его полости с помощью подшипниковых опор с возможностью вращения труба с цилиндрической наружной поверхностью,на которой с помощью винтов закреплена винтовая цилиндрическая пружина сжатия с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, причм пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха передних прямоугольных прорезей, боковые стороны которых параллельны направлению движения жаткии имеют на своих нижних рбрах заточки, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии, на 15, при этом на кожухе равномерно в поперечном направлению движения жатки закреплены с помощью ребер жесткости делители, которые также фиксируют кожух к днищу, причм каждая прямоугольная прорезь расположена между соседними делителями на одинаковом от них расстоянии, а в нижней задней части кожуха симметрично вертикальной продольной плоскости симметрии каждого делителя расположены задние выгрузные прорези, при этом проекции передних и задних прорезей кожуха на горизонтальную плоскость не пересекаются и расположены в шахматном порядке.
