Жатка-хедер зерноуборочного комбайна

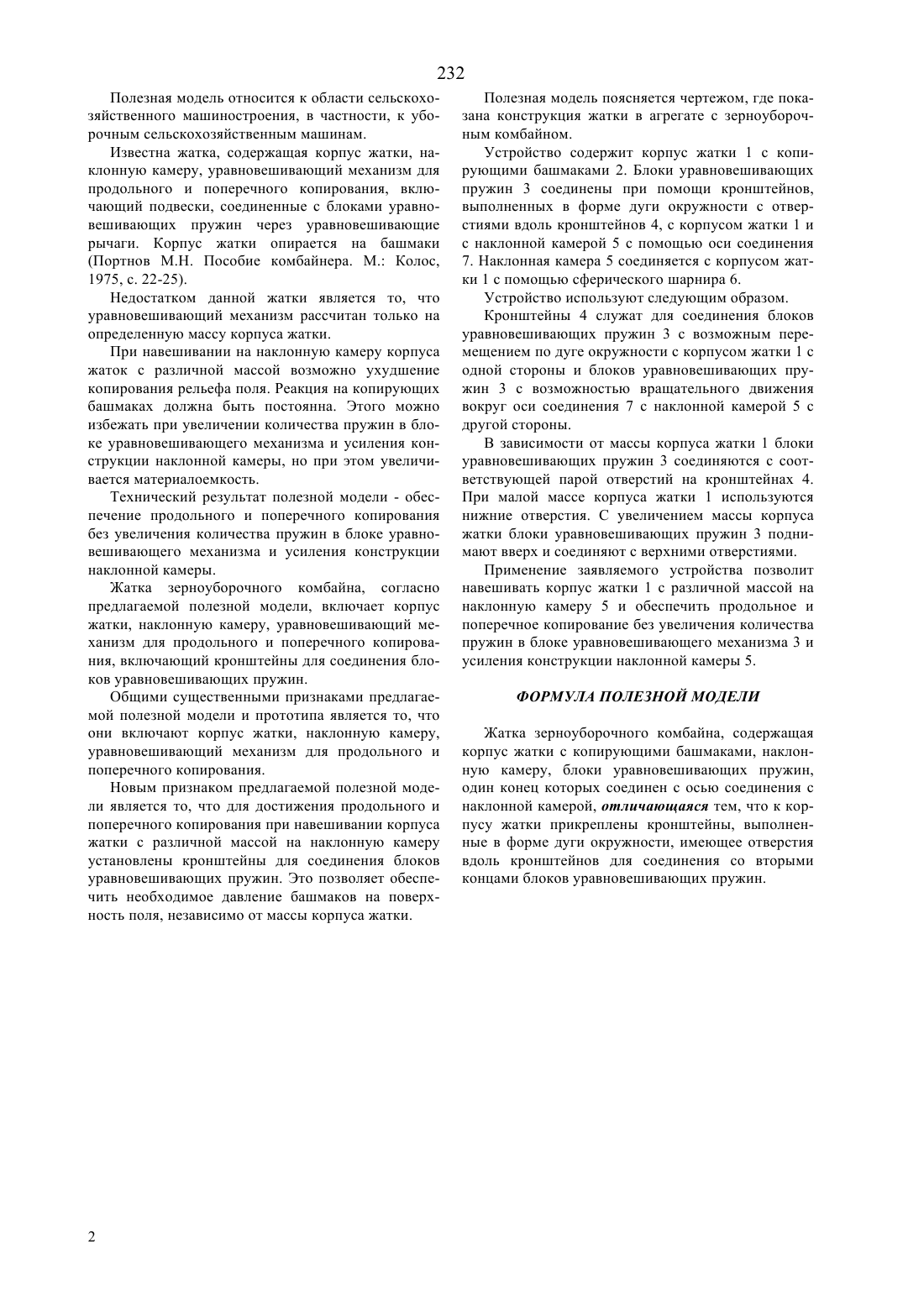

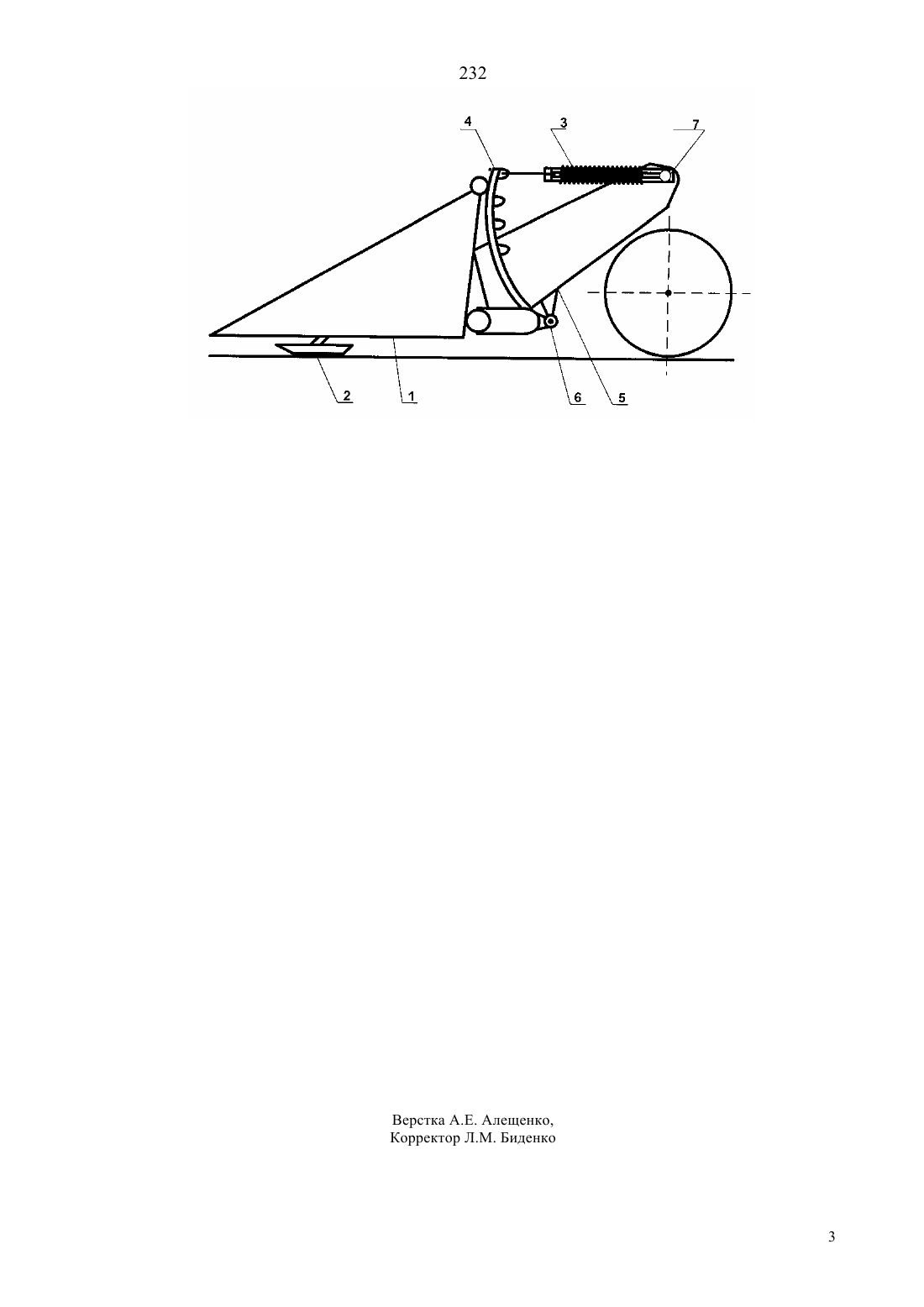

(51)7 01 34/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Астафьев Владимир Леонидович Гайфуллин Гаяз Закирович Муслимов Николай Муслимович Иванченко Павел Григорьевич Малыгин Сергей Леонидович(73) Дочернее государственное предприятие Целинный научно-исследовательский институт механизации и электрификации сельского хозяйства(57) Полезная модель относится к области сельскохозяйственного машиностроения, в частности, к уборочным сельскохозяйственным машинам. Жатка зерноуборочного комбайна содержит корпус жатки с копирующими башмаками, наклон ную камеру, блоки уравновешивающих пружин,кронштейны. Для достижения продольного и поперечного копирования к корпусу жатки прикреплены кронштейны, выполненные в форме дуги окружности с отверстиями вдоль кронштейнов, для соединения блоков уравновешивающих пружин с возможным перемещением по дуге окружности с одной стороны и блоков уравновешивающих пружин с возможностью вращательного движения вокруг оси соединения с наклонной камерой с другой стороны. Это обеспечивает необходимое давление башмаков на поверхность поля, независимо от массы корпуса жатки, что позволяет достичь продольного и поперечного копирования без увеличения количества пружин в блоке уравновешивающего механизма и усиления конструкции наклонной камеры. 232 Полезная модель относится к области сельскохозяйственного машиностроения, в частности, к уборочным сельскохозяйственным машинам. Известна жатка, содержащая корпус жатки, наклонную камеру, уравновешивающий механизм для продольного и поперечного копирования, включающий подвески, соединенные с блоками уравновешивающих пружин через уравновешивающие рычаги. Корпус жатки опирается на башмаки(Портнов М.Н. Пособие комбайнера. М. Колос,1975, с. 22-25). Недостатком данной жатки является то, что уравновешивающий механизм рассчитан только на определенную массу корпуса жатки. При навешивании на наклонную камеру корпуса жаток с различной массой возможно ухудшение копирования рельефа поля. Реакция на копирующих башмаках должна быть постоянна. Этого можно избежать при увеличении количества пружин в блоке уравновешивающего механизма и усиления конструкции наклонной камеры, но при этом увеличивается материалоемкость. Технический результат полезной модели - обеспечение продольного и поперечного копирования без увеличения количества пружин в блоке уравновешивающего механизма и усиления конструкции наклонной камеры. Жатка зерноуборочного комбайна, согласно предлагаемой полезной модели, включает корпус жатки, наклонную камеру, уравновешивающий механизм для продольного и поперечного копирования, включающий кронштейны для соединения блоков уравновешивающих пружин. Общими существенными признаками предлагаемой полезной модели и прототипа является то, что они включают корпус жатки, наклонную камеру,уравновешивающий механизм для продольного и поперечного копирования. Новым признаком предлагаемой полезной модели является то, что для достижения продольного и поперечного копирования при навешивании корпуса жатки с различной массой на наклонную камеру установлены кронштейны для соединения блоков уравновешивающих пружин. Это позволяет обеспечить необходимое давление башмаков на поверхность поля, независимо от массы корпуса жатки. Полезная модель поясняется чертежом, где показана конструкция жатки в агрегате с зерноуборочным комбайном. Устройство содержит корпус жатки 1 с копирующими башмаками 2. Блоки уравновешивающих пружин 3 соединены при помощи кронштейнов,выполненных в форме дуги окружности с отверстиями вдоль кронштейнов 4, с корпусом жатки 1 и с наклонной камерой 5 с помощью оси соединения 7. Наклонная камера 5 соединяется с корпусом жатки 1 с помощью сферического шарнира 6. Устройство используют следующим образом. Кронштейны 4 служат для соединения блоков уравновешивающих пружин 3 с возможным перемещением по дуге окружности с корпусом жатки 1 с одной стороны и блоков уравновешивающих пружин 3 с возможностью вращательного движения вокруг оси соединения 7 с наклонной камерой 5 с другой стороны. В зависимости от массы корпуса жатки 1 блоки уравновешивающих пружин 3 соединяются с соответствующей парой отверстий на кронштейнах 4. При малой массе корпуса жатки 1 используются нижние отверстия. С увеличением массы корпуса жатки блоки уравновешивающих пружин 3 поднимают вверх и соединяют с верхними отверстиями. Применение заявляемого устройства позволит навешивать корпус жатки 1 с различной массой на наклонную камеру 5 и обеспечить продольное и поперечное копирование без увеличения количества пружин в блоке уравновешивающего механизма 3 и усиления конструкции наклонной камеры 5. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Жатка зерноуборочного комбайна, содержащая корпус жатки с копирующими башмаками, наклонную камеру, блоки уравновешивающих пружин,один конец которых соединен с осью соединения с наклонной камерой, отличающаяся тем, что к корпусу жатки прикреплены кронштейны, выполненные в форме дуги окружности, имеющее отверстия вдоль кронштейнов для соединения со вторыми концами блоков уравновешивающих пружин.
