Устройство для получения механической энергии на основе давления воды в объемных резервуарах

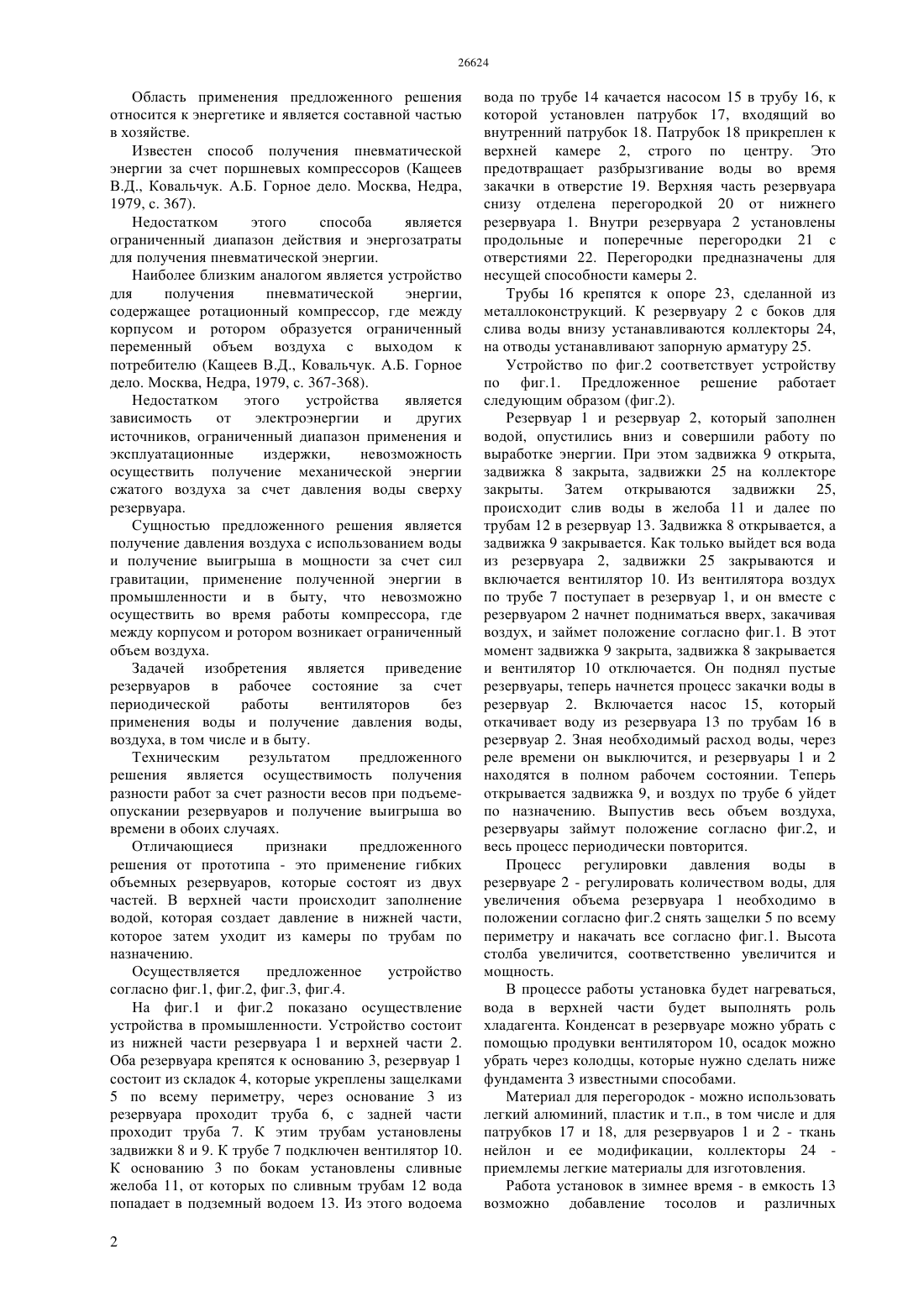

(51) 03 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является приведение резервуаров в рабочее состояние за счет периодической работы вентиляторов без применения воды и получение давления воды, воздуха. Сущностью предложенного решения является получение давления воздуха с использованием воды и получение выигрыша в мощности за счет сил гравитации, применение полученной энергии в промышленности и в быту. Отличающиеся признаки предложенного решения - это применение гибких объемных резервуаров, которые состоят из двух частей. В верхней части происходит заполнение водой,которая создает давление в нижней части, которое затем уходит из камеры по трубам по назначению.(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ МЕХАНИЧЕСКОЙ ЭНЕРГИИ НА ОСНОВЕ ДАВЛЕНИЯ ВОДЫ В ОБЪЕМНЫХ РЕЗЕРВУАРАХ(57) Область применения предложенного решения относится к энергетике и является составной частью в хозяйстве. Область применения предложенного решения относится к энергетике и является составной частью в хозяйстве. Известен способ получения пневматической энергии за счет поршневых компрессоров (Кащеев В.Д., Ковальчук. А.Б. Горное дело. Москва, Недра,1979, с. 367). Недостатком этого способа является ограниченный диапазон действия и энергозатраты для получения пневматической энергии. Наиболее близким аналогом является устройство для получения пневматической энергии,содержащее ротационный компрессор, где между корпусом и ротором образуется ограниченный переменный объем воздуха с выходом к потребителю (Кащеев В.Д., Ковальчук. А.Б. Горное дело. Москва, Недра, 1979, с. 367-368). Недостатком этого устройства является зависимость от электроэнергии и других источников, ограниченный диапазон применения и эксплуатационные издержки,невозможность осуществить получение механической энергии сжатого воздуха за счет давления воды сверху резервуара. Сущностью предложенного решения является получение давления воздуха с использованием воды и получение выигрыша в мощности за счет сил гравитации, применение полученной энергии в промышленности и в быту, что невозможно осуществить во время работы компрессора, где между корпусом и ротором возникает ограниченный объем воздуха. Задачей изобретения является приведение резервуаров в рабочее состояние за счет периодической работы вентиляторов без применения воды и получение давления воды,воздуха, в том числе и в быту. Техническим результатом предложенного решения является осуществимость получения разности работ за счет разности весов при подъемеопускании резервуаров и получение выигрыша во времени в обоих случаях. Отличающиеся признаки предложенного решения от прототипа - это применение гибких объемных резервуаров, которые состоят из двух частей. В верхней части происходит заполнение водой, которая создает давление в нижней части,которое затем уходит из камеры по трубам по назначению. Осуществляется предложенное устройство согласно фиг.1, фиг.2, фиг.3, фиг.4. На фиг.1 и фиг.2 показано осуществление устройства в промышленности. Устройство состоит из нижней части резервуара 1 и верхней части 2. Оба резервуара крепятся к основанию 3, резервуар 1 состоит из складок 4, которые укреплены защелками 5 по всему периметру, через основание 3 из резервуара проходит труба 6, с задней части проходит труба 7. К этим трубам установлены задвижки 8 и 9. К трубе 7 подключен вентилятор 10. К основанию 3 по бокам установлены сливные желоба 11, от которых по сливным трубам 12 вода попадает в подземный водоем 13. Из этого водоема 2 вода по трубе 14 качается насосом 15 в трубу 16, к которой установлен патрубок 17, входящий во внутренний патрубок 18. Патрубок 18 прикреплен к верхней камере 2, строго по центру. Это предотвращает разбрызгивание воды во время закачки в отверстие 19. Верхняя часть резервуара снизу отделена перегородкой 20 от нижнего резервуара 1. Внутри резервуара 2 установлены продольные и поперечные перегородки 21 с отверстиями 22. Перегородки предназначены для несущей способности камеры 2. Трубы 16 крепятся к опоре 23, сделанной из металлоконструкций. К резервуару 2 с боков для слива воды внизу устанавливаются коллекторы 24,на отводы устанавливают запорную арматуру 25. Устройство по фиг.2 соответствует устройству по фиг.1. Предложенное решение работает следующим образом (фиг.2). Резервуар 1 и резервуар 2, который заполнен водой, опустились вниз и совершили работу по выработке энергии. При этом задвижка 9 открыта,задвижка 8 закрыта, задвижки 25 на коллекторе закрыты. Затем открываются задвижки 25,происходит слив воды в желоба 11 и далее по трубам 12 в резервуар 13. Задвижка 8 открывается, а задвижка 9 закрывается. Как только выйдет вся вода из резервуара 2, задвижки 25 закрываются и включается вентилятор 10. Из вентилятора воздух по трубе 7 поступает в резервуар 1, и он вместе с резервуаром 2 начнет подниматься вверх, закачивая воздух, и займет положение согласно фиг.1. В этот момент задвижка 9 закрыта, задвижка 8 закрывается и вентилятор 10 отключается. Он поднял пустые резервуары, теперь начнется процесс закачки воды в резервуар 2. Включается насос 15, который откачивает воду из резервуара 13 по трубам 16 в резервуар 2. Зная необходимый расход воды, через реле времени он выключится, и резервуары 1 и 2 находятся в полном рабочем состоянии. Теперь открывается задвижка 9, и воздух по трубе 6 уйдет по назначению. Выпустив весь объем воздуха,резервуары займут положение согласно фиг.2, и весь процесс периодически повторится. Процесс регулировки давления воды в резервуаре 2 - регулировать количеством воды, для увеличения объема резервуара 1 необходимо в положении согласно фиг.2 снять защелки 5 по всему периметру и накачать все согласно фиг.1. Высота столба увеличится, соответственно увеличится и мощность. В процессе работы установка будет нагреваться,вода в верхней части будет выполнять роль хладагента. Конденсат в резервуаре можно убрать с помощью продувки вентилятором 10, осадок можно убрать через колодцы, которые нужно сделать ниже фундамента 3 известными способами. Материал для перегородок - можно использовать легкий алюминий, пластик и т.п., в том числе и для патрубков 17 и 18, для резервуаров 1 и 2 - ткань нейлон и ее модификации, коллекторы 24 приемлемы легкие материалы для изготовления. Работа установок в зимнее время - в емкость 13 возможно добавление тосолов и различных присадок, или подогрев воды для заполнения емкости 2, это предотвратит замерзание воды. Энергетическая мощность установок велика, ее хватит для нагрева. Осуществимость получения энергии в быту на примере квартиры или в доме (фиг.3 и фиг.4). На фиг.3 показан резервуар, состоящий из двух частей - верхней части 26 и нижней части 27,которая крепится герметично к основанию 28. К этому основанию крепится разборная опорно направляющая рама 29, скрепленная болтами 30. Рама изготовлена из обычного швеллера, к верху перекладины крепятся крючки 31, которые прицепляются к прицепным устройствам 32, на верхней части емкости 26 в середине по центру закреплена труба с вентилем 33, через которую закачивается вода для верхнего резервуара, в нем установлены перегородки 34 с отверстиями, с боков верхнего резервуара 26 для слива воды установлены вентили 35, для контроля залива воды в резервуар предусмотрены смотровые окна 36, через основание 28 для накачки воздуха установлена труба 37,которая закрывается вентилем 38. Энергия воздуха из резервуара 27 выходит в трубу 39, на ней установлен регулятор давления 40,труба входит в пневматическую турбину 41, которая соединена с генератором 42. Из турбины воздух выходит в трубу 43, на которой установлен запорный вентиль 44. Для равномерного спуска верхнего резервуара предусмотрены направляющие ролики 45 с двух сторон внутри швеллера 29. Работоспособность устройств согласно фиг.3 и фиг.4. Вначале рассмотрим фиг.4. На данный момент резервуар опустился вниз, совершил рабочий ход, закрыта труба 37, труба 39 открыта,генератор не работает. Для начала нового рабочего цикла открывается вентиль 33, на вентили 35 надеваются любые шланги и они открываются. Вода вытекает из шлангов и из резервуара 26. Вода может использоваться по назначению в хозяйстве или для повторного применения. Выпустив воду, вентили 35 закрываются, вентиль 38 открывается, вентиль 44 закрывается, резервуары совершенно пусты, их можно поднять руками в положение согласно фиг.3 и зафиксировать все это крючками 31. Закроется вентиль 38, затем снимается резервуар 26 с крючков 31 и к вентилю 33 подключается шланг, который можно подключить к любому водоводу в квартире. Открывается вентиль 33 и закачивается вода в емкость 26, вода, дойдя до смотрового окна 36,покажет, что он полный. Вентиль 33 закрывается,шланг убирается, открывается вентиль 44 и воздух под давлением приведет в работу генератор 42 или другие установки, вырабатывает тепло на механических котлах, качает воду на огороде. Давление воздуха в трубах регулируется вентилем 40, от щита 46 можно подключить проводку для квартиры и получить электроэнергию. Отработанный воздух можно направить в вентиляционную отдушину по трубе 43, которая должна быть больше диаметром, чем труба 39. Генератор 42 может находиться в доме на лоджии или может быть прибит к наружным стенам дома и т.п. Можно без нагрузки подкачать воздух через трубу 37, когда емкости свободно подняты, чтобы емкость 27 заняла положение согласно фиг.3, и затем убрать вентилятор, это известные признаки. Для продления рабочего хода емкости к штуцеру 47 можно подключить известные устройства насосы, компрессоры и т.п. Трубы 39 и 43 могут быть изготовлены из гидравлических труб тормозной системы автомобилей, остальной применяемый материал схож с материалом устройства по фиг.1 и фиг.2. Основание 28 можно изготовить из пластика,пространство между частыми элементов можно заполнить пеной, трубы 39, 37, штуцер 47 имеют связь с емкостями. Для изготовления резервуаров могут применяться материалы, например, из которых изготавливаются венттрубы, противопожарные рукава, парашютные ткани, эластичная резина,парусина, нейлоновые ткани фирмы Анакон. Техническая характеристика материала резервуаров основная ткань - нейлон, покрытие полиэстеровый полиуретан, прочность сварки на разрыв - 22,7 кг/см, сопротивление проколу - 102,1 кг, эксплуатируется при температурах от -55 до 80. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для получения механической энергии, содержащее источник сжатого воздуха,выполненный в виде двух резервуаров, соединенных с подающим и отводящим трубопроводами с задвижками, отличающееся тем, что один из резервуаров изготовлен из податливого сжатию материала, второй резервуар выполняет функцию механизма сжатия воздуха и содержит патрубки,продольные и поперечные перегородки с отверстиями на входе подающего трубопровода установлен вентилятор при этом устройство содержит трубопровод подачи сжатого воздуха потребителю.
