Спасательная капсула

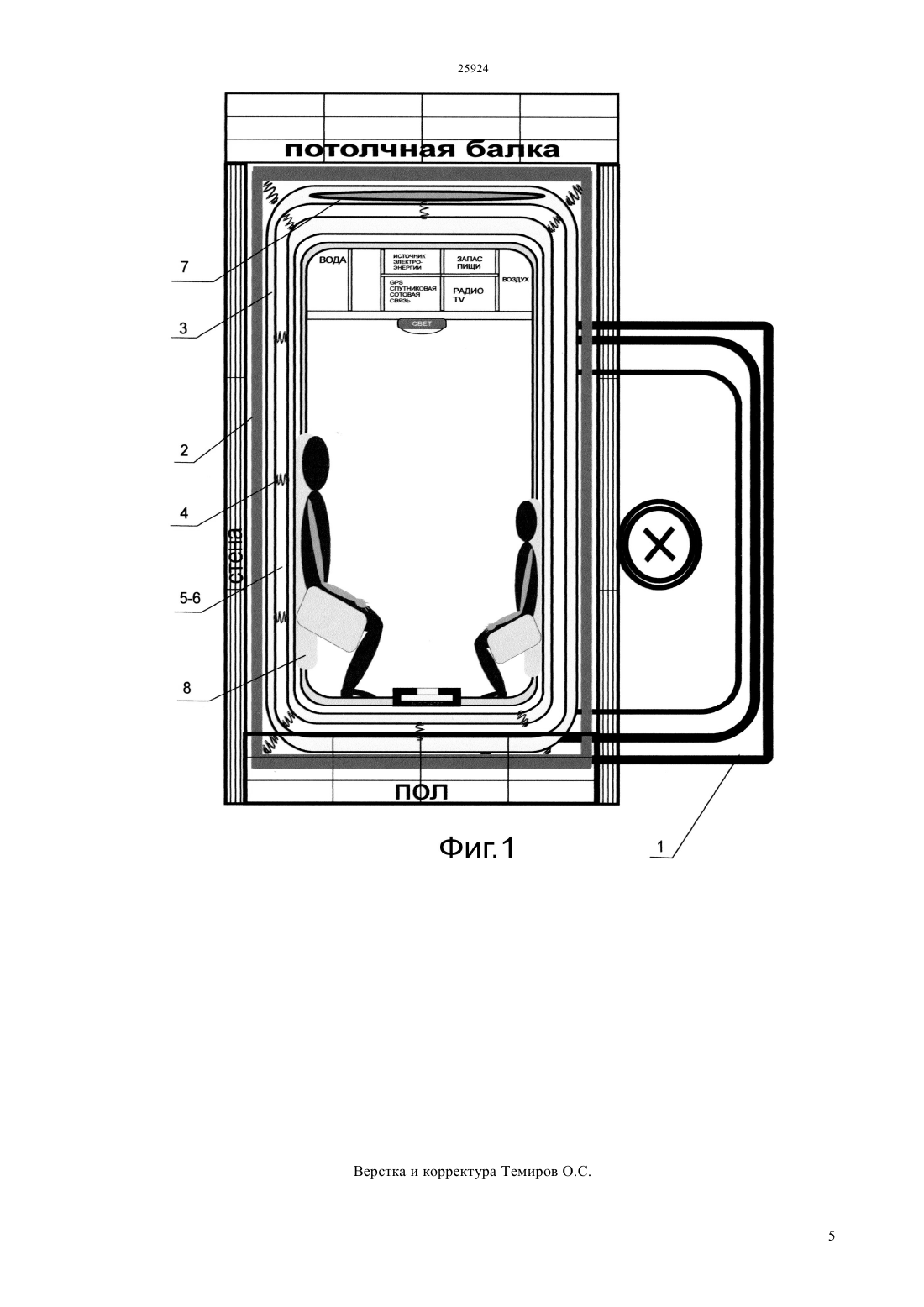

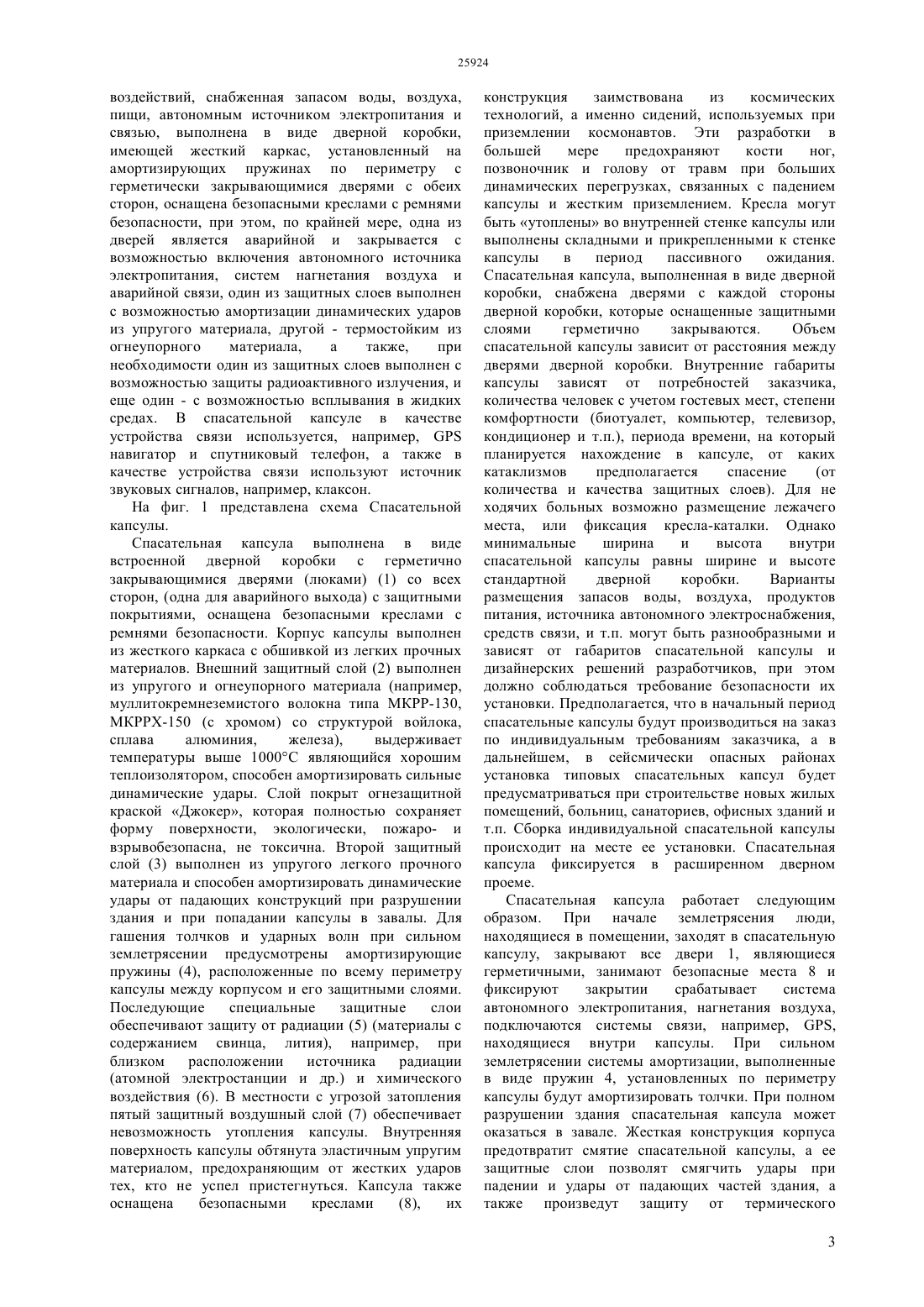

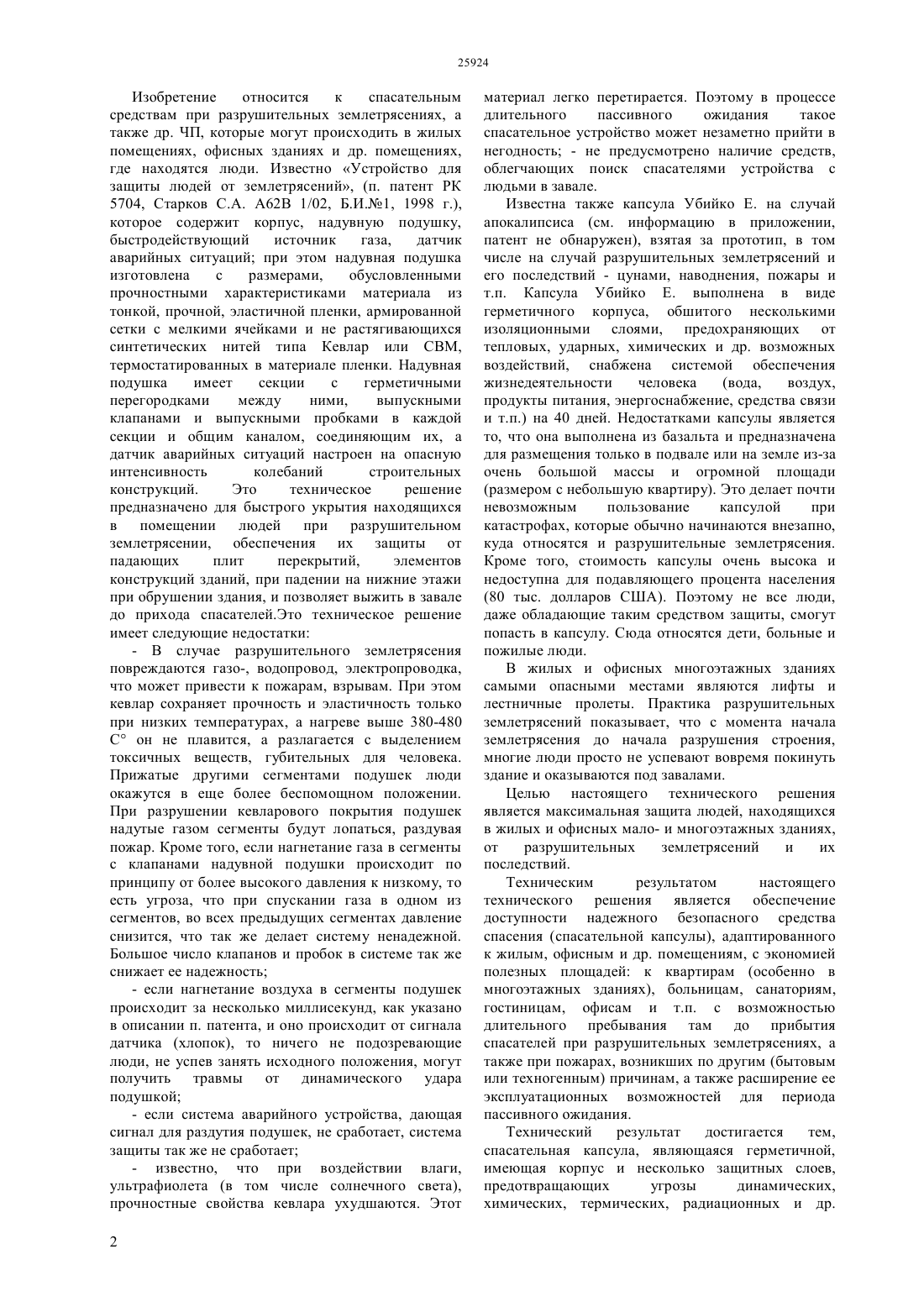

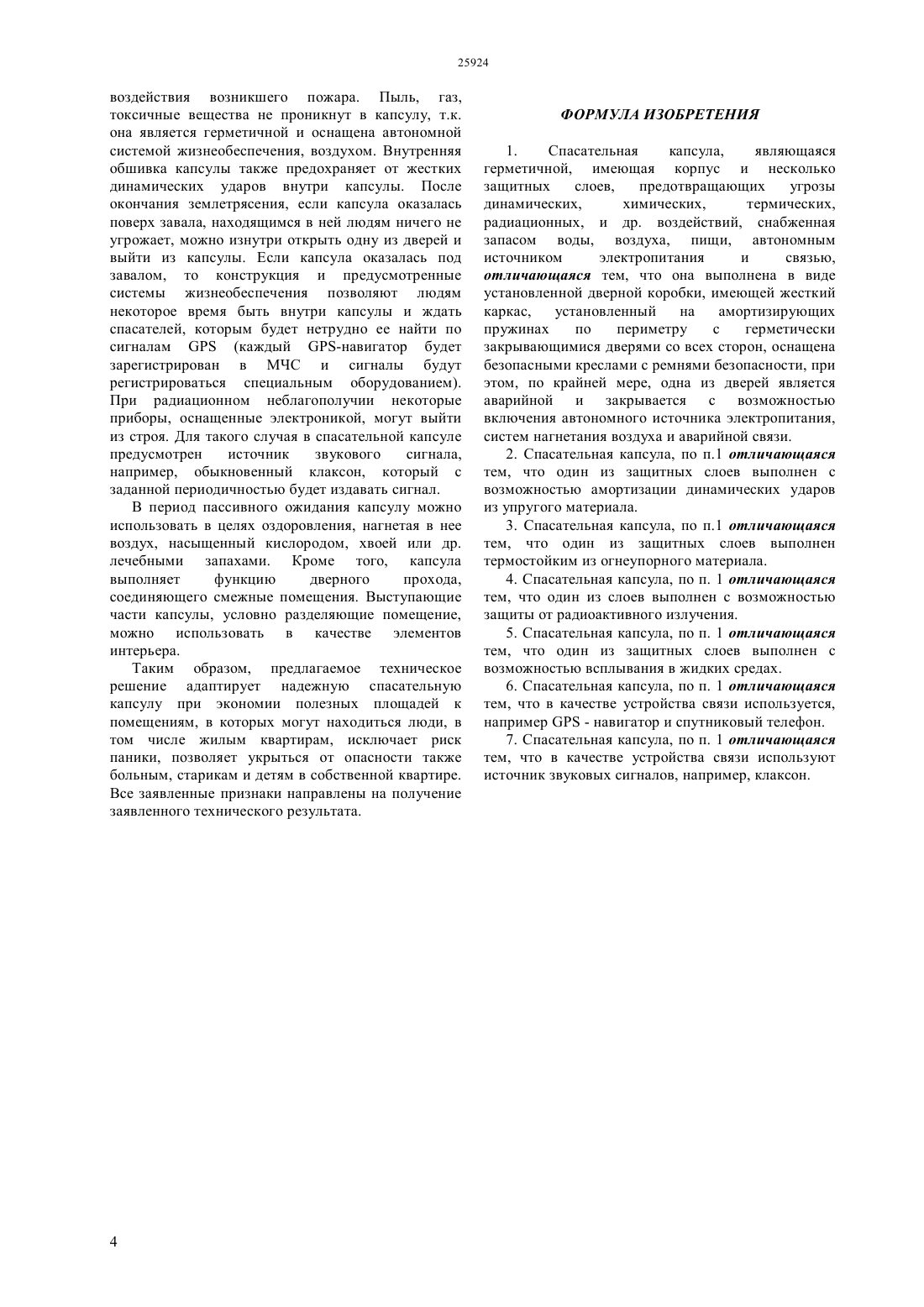

(51) 62 1/00 (2011.01) 62 31/00 (2011.01) 62 1/02 (2011.01) 62 33/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ с возможностью длительного пребывания там до прибытия спасателей, а также расширения ее эксплуатационных возможностей для периода пассивного ожидания, спасательная капсула выполнена в виде дверной коробки с жестким каркасом на амортизирующих пружинах по периметру, с герметически закрывающимися дверями со всех сторон, при этом, по крайней мере,одна из дверей является аварийной и закрывается с возможностью включения автономного источника электропитания, систем нагнетания воздуха и аварийной связи, оснащена безопасными креслами с ремнями безопасности. Спасательная капсула состоит из защитных слоев, один из которых амортизирует динамические удары, другой является термостойким, при необходимости используют слой для защиты от радиоактивного излучения и слой для возможности всплывания в жидких средах, а в качестве устройства связи могут использоваться(56) Предварительный патент РК 5704,Устройство для защиты людей от землетрясений,1998 Капсула судного дня Е. Убийко, телеканал(57) Изобретение относится к спасательным средствам при разрушительных землетрясениях, а также др. ЧП, которые могут происходить в жилых,офисных помещениях зданиях и др. помещениях,где находятся люди. Для обеспечения доступности надежной защиты при разрушительных землетрясениях, пожарах,адаптации его непосредственно к помещениям с экономией полезных площадей, где находятся люди к квартирам (особенно в многоэтажных зданиях),больницам, санаториям, гостиницам, офисам и т.п., 25924 Изобретение относится к спасательным средствам при разрушительных землетрясениях, а также др. ЧП, которые могут происходить в жилых помещениях, офисных зданиях и др. помещениях,где находятся люди. Известно Устройство для защиты людей от землетрясений, (п. патент РК 5704, Старков С.А. А 62 В 1/02, Б.И.1, 1998 г.),которое содержит корпус, надувную подушку,быстродействующий источник газа,датчик аварийных ситуаций при этом надувная подушка изготовлена с размерами,обусловленными прочностными характеристиками материала из тонкой, прочной, эластичной пленки, армированной сетки с мелкими ячейками и не растягивающихся синтетических нитей типа Кевлар или СВМ,термостатированных в материале пленки. Надувная подушка имеет секции с герметичными перегородками между ними,выпускными клапанами и выпускными пробками в каждой секции и общим каналом, соединяющим их, а датчик аварийных ситуаций настроен на опасную интенсивность колебаний строительных конструкций. Это техническое решение предназначено для быстрого укрытия находящихся в помещении людей при разрушительном землетрясении, обеспечения их защиты от падающих плит перекрытий,элементов конструкций зданий, при падении на нижние этажи при обрушении здания, и позволяет выжить в завале до прихода спасателей.Это техническое решение имеет следующие недостатки- В случае разрушительного землетрясения повреждаются газо-, водопровод, электропроводка,что может привести к пожарам, взрывам. При этом кевлар сохраняет прочность и эластичность только при низких температурах, а нагреве выше 380-480 С он не плавится, а разлагается с выделением токсичных веществ, губительных для человека. Прижатые другими сегментами подушек люди окажутся в еще более беспомощном положении. При разрушении кевларового покрытия подушек надутые газом сегменты будут лопаться, раздувая пожар. Кроме того, если нагнетание газа в сегменты с клапанами надувной подушки происходит по принципу от более высокого давления к низкому, то есть угроза, что при спускании газа в одном из сегментов, во всех предыдущих сегментах давление снизится, что так же делает систему ненадежной. Большое число клапанов и пробок в системе так же снижает ее надежность- если нагнетание воздуха в сегменты подушек происходит за несколько миллисекунд, как указано в описании п. патента, и оно происходит от сигнала датчика (хлопок), то ничего не подозревающие люди, не успев занять исходного положения, могут получить травмы от динамического удара подушкой- если система аварийного устройства, дающая сигнал для раздутия подушек, не сработает, система защиты так же не сработает- известно, что при воздействии влаги,ультрафиолета (в том числе солнечного света),прочностные свойства кевлара ухудшаются. Этот 2 материал легко перетирается. Поэтому в процессе длительного пассивного ожидания такое спасательное устройство может незаметно прийти в негодность - не предусмотрено наличие средств,облегчающих поиск спасателями устройства с людьми в завале. Известна также капсула Убийко Е. на случай апокалипсиса (см. информацию в приложении,патент не обнаружен), взятая за прототип, в том числе на случай разрушительных землетрясений и его последствий - цунами, наводнения, пожары и т.п. Капсула Убийко Е. выполнена в виде герметичного корпуса, обшитого несколькими изоляционными слоями, предохраняющих от тепловых, ударных, химических и др. возможных воздействий, снабжена системой обеспечения жизнедеятельности человека(вода,воздух,продукты питания, энергоснабжение, средства связи и т.п.) на 40 дней. Недостатками капсулы является то, что она выполнена из базальта и предназначена для размещения только в подвале или на земле из-за очень большой массы и огромной площади(размером с небольшую квартиру). Это делает почти невозможным пользование капсулой при катастрофах, которые обычно начинаются внезапно,куда относятся и разрушительные землетрясения. Кроме того, стоимость капсулы очень высока и недоступна для подавляющего процента населения(80 тыс. долларов США). Поэтому не все люди,даже обладающие таким средством защиты, смогут попасть в капсулу. Сюда относятся дети, больные и пожилые люди. В жилых и офисных многоэтажных зданиях самыми опасными местами являются лифты и лестничные пролеты. Практика разрушительных землетрясений показывает, что с момента начала землетрясения до начала разрушения строения,многие люди просто не успевают вовремя покинуть здание и оказываются под завалами. Целью настоящего технического решения является максимальная защита людей, находящихся в жилых и офисных мало- и многоэтажных зданиях,от разрушительных землетрясений и их последствий. Техническим результатом настоящего технического решения является обеспечение доступности надежного безопасного средства спасения (спасательной капсулы), адаптированного к жилым, офисным и др. помещениям, с экономией полезных площадей к квартирам (особенно в многоэтажных зданиях), больницам, санаториям,гостиницам, офисам и т.п. с возможностью длительного пребывания там до прибытия спасателей при разрушительных землетрясениях, а также при пожарах, возникших по другим (бытовым или техногенным) причинам, а также расширение ее эксплуатационных возможностей для периода пассивного ожидания. Технический результат достигается тем,спасательная капсула, являющаяся герметичной,имеющая корпус и несколько защитных слоев,предотвращающих угрозы динамических,химических, термических, радиационных и др. воздействий, снабженная запасом воды, воздуха,пищи, автономным источником электропитания и связью, выполнена в виде дверной коробки,имеющей жесткий каркас, установленный на амортизирующих пружинах по периметру с герметически закрывающимися дверями с обеих сторон, оснащена безопасными креслами с ремнями безопасности, при этом, по крайней мере, одна из дверей является аварийной и закрывается с возможностью включения автономного источника электропитания, систем нагнетания воздуха и аварийной связи, один из защитных слоев выполнен с возможностью амортизации динамических ударов из упругого материала, другой - термостойким из огнеупорного материала,а также,при необходимости один из защитных слоев выполнен с возможностью защиты радиоактивного излучения, и еще один - с возможностью всплывания в жидких средах. В спасательной капсуле в качестве устройства связи используется, например,навигатор и спутниковый телефон, а также в качестве устройства связи используют источник звуковых сигналов, например, клаксон. На фиг. 1 представлена схема Спасательной капсулы. Спасательная капсула выполнена в виде встроенной дверной коробки с герметично закрывающимися дверями (люками) (1) со всех сторон, (одна для аварийного выхода) с защитными покрытиями, оснащена безопасными креслами с ремнями безопасности. Корпус капсулы выполнен из жесткого каркаса с обшивкой из легких прочных материалов. Внешний защитный слой (2) выполнен из упругого и огнеупорного материала (например,муллитокремнеземистого волокна типа МКРР-130,МКРРХ-150 (с хромом) со структурой войлока,сплава алюминия,железа),выдерживает температуры выше 1000 С являющийся хорошим теплоизолятором, способен амортизировать сильные динамические удары. Слой покрыт огнезащитной краской Джокер, которая полностью сохраняет форму поверхности, экологически, пожаро- и взрывобезопасна, не токсична. Второй защитный слой (3) выполнен из упругого легкого прочного материала и способен амортизировать динамические удары от падающих конструкций при разрушении здания и при попадании капсулы в завалы. Для гашения толчков и ударных волн при сильном землетрясении предусмотрены амортизирующие пружины (4), расположенные по всему периметру капсулы между корпусом и его защитными слоями. Последующие специальные защитные слои обеспечивают защиту от радиации (5) (материалы с содержанием свинца, лития), например, при близком расположении источника радиации(атомной электростанции и др.) и химического воздействия (6). В местности с угрозой затопления пятый защитный воздушный слой (7) обеспечивает невозможность утопления капсулы. Внутренняя поверхность капсулы обтянута эластичным упругим материалом, предохраняющим от жестких ударов тех, кто не успел пристегнуться. Капсула также оснащена безопасными креслами конструкция заимствована из космических технологий, а именно сидений, используемых при приземлении космонавтов. Эти разработки в большей мере предохраняют кости ног,позвоночник и голову от травм при больших динамических перегрузках, связанных с падением капсулы и жестким приземлением. Кресла могут быть утоплены во внутренней стенке капсулы или выполнены складными и прикрепленными к стенке капсулы в период пассивного ожидания. Спасательная капсула, выполненная в виде дверной коробки, снабжена дверями с каждой стороны дверной коробки, которые оснащенные защитными слоями герметично закрываются. Объем спасательной капсулы зависит от расстояния между дверями дверной коробки. Внутренние габариты капсулы зависят от потребностей заказчика,количества человек с учетом гостевых мест, степени комфортности (биотуалет, компьютер, телевизор,кондиционер и т.п.), периода времени, на который планируется нахождение в капсуле, от каких катаклизмов предполагается спасение(от количества и качества защитных слоев). Для не ходячих больных возможно размещение лежачего места, или фиксация кресла-каталки. Однако минимальные ширина и высота внутри спасательной капсулы равны ширине и высоте стандартной дверной коробки. Варианты размещения запасов воды, воздуха, продуктов питания, источника автономного электроснабжения,средств связи, и т.п. могут быть разнообразными и зависят от габаритов спасательной капсулы и дизайнерских решений разработчиков, при этом должно соблюдаться требование безопасности их установки. Предполагается, что в начальный период спасательные капсулы будут производиться на заказ по индивидуальным требованиям заказчика, а в дальнейшем, в сейсмически опасных районах установка типовых спасательных капсул будет предусматриваться при строительстве новых жилых помещений, больниц, санаториев, офисных зданий и т.п. Сборка индивидуальной спасательной капсулы происходит на месте ее установки. Спасательная капсула фиксируется в расширенном дверном проеме. Спасательная капсула работает следующим образом. При начале землетрясения люди,находящиеся в помещении, заходят в спасательную капсулу, закрывают все двери 1, являющиеся герметичными, занимают безопасные места 8 и фиксируют закрытии срабатывает система автономного электропитания, нагнетания воздуха,подключаются системы связи, например, ,находящиеся внутри капсулы. При сильном землетрясении системы амортизации, выполненные в виде пружин 4, установленных по периметру капсулы будут амортизировать толчки. При полном разрушении здания спасательная капсула может оказаться в завале. Жесткая конструкция корпуса предотвратит смятие спасательной капсулы, а ее защитные слои позволят смягчить удары при падении и удары от падающих частей здания, а также произведут защиту от термического 3 воздействия возникшего пожара. Пыль, газ,токсичные вещества не проникнут в капсулу, т.к. она является герметичной и оснащена автономной системой жизнеобеспечения, воздухом. Внутренняя обшивка капсулы также предохраняет от жестких динамических ударов внутри капсулы. После окончания землетрясения, если капсула оказалась поверх завала, находящимся в ней людям ничего не угрожает, можно изнутри открыть одну из дверей и выйти из капсулы. Если капсула оказалась под завалом, то конструкция и предусмотренные системы жизнеобеспечения позволяют людям некоторое время быть внутри капсулы и ждать спасателей, которым будет нетрудно ее найти по сигналам(каждый -навигатор будет зарегистрирован в МЧС и сигналы будут регистрироваться специальным оборудованием). При радиационном неблагополучии некоторые приборы, оснащенные электроникой, могут выйти из строя. Для такого случая в спасательной капсуле предусмотрен источник звукового сигнала,например, обыкновенный клаксон, который с заданной периодичностью будет издавать сигнал. В период пассивного ожидания капсулу можно использовать в целях оздоровления, нагнетая в нее воздух, насыщенный кислородом, хвоей или др. лечебными запахами. Кроме того, капсула выполняет функцию дверного прохода,соединяющего смежные помещения. Выступающие части капсулы, условно разделяющие помещение,можно использовать в качестве элементов интерьера. Таким образом, предлагаемое техническое решение адаптирует надежную спасательную капсулу при экономии полезных площадей к помещениям, в которых могут находиться люди, в том числе жилым квартирам, исключает риск паники, позволяет укрыться от опасности также больным, старикам и детям в собственной квартире. Все заявленные признаки направлены на получение заявленного технического результата. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Спасательная капсула,являющаяся герметичной, имеющая корпус и несколько защитных слоев,предотвращающих угрозы динамических,химических,термических,радиационных, и др. воздействий, снабженная запасом воды, воздуха, пищи, автономным источником электропитания и связью,отличающаяся тем, что она выполнена в виде установленной дверной коробки, имеющей жесткий каркас,установленный на амортизирующих пружинах по периметру с герметически закрывающимися дверями со всех сторон, оснащена безопасными креслами с ремнями безопасности, при этом, по крайней мере, одна из дверей является аварийной и закрывается с возможностью включения автономного источника электропитания,систем нагнетания воздуха и аварийной связи. 2. Спасательная капсула, по п.1 отличающаяся тем, что один из защитных слоев выполнен с возможностью амортизации динамических ударов из упругого материала. 3. Спасательная капсула, по п.1 отличающаяся тем, что один из защитных слоев выполнен термостойким из огнеупорного материала. 4. Спасательная капсула, по п. 1 отличающаяся тем, что один из слоев выполнен с возможностью защиты от радиоактивного излучения. 5. Спасательная капсула, по п. 1 отличающаяся тем, что один из защитных слоев выполнен с возможностью всплывания в жидких средах. 6. Спасательная капсула, по п. 1 отличающаяся тем, что в качестве устройства связи используется,например- навигатор и спутниковый телефон. 7. Спасательная капсула, по п. 1 отличающаяся тем, что в качестве устройства связи используют источник звуковых сигналов, например, клаксон.
