Почвообрабатывающее комбинированное орудие

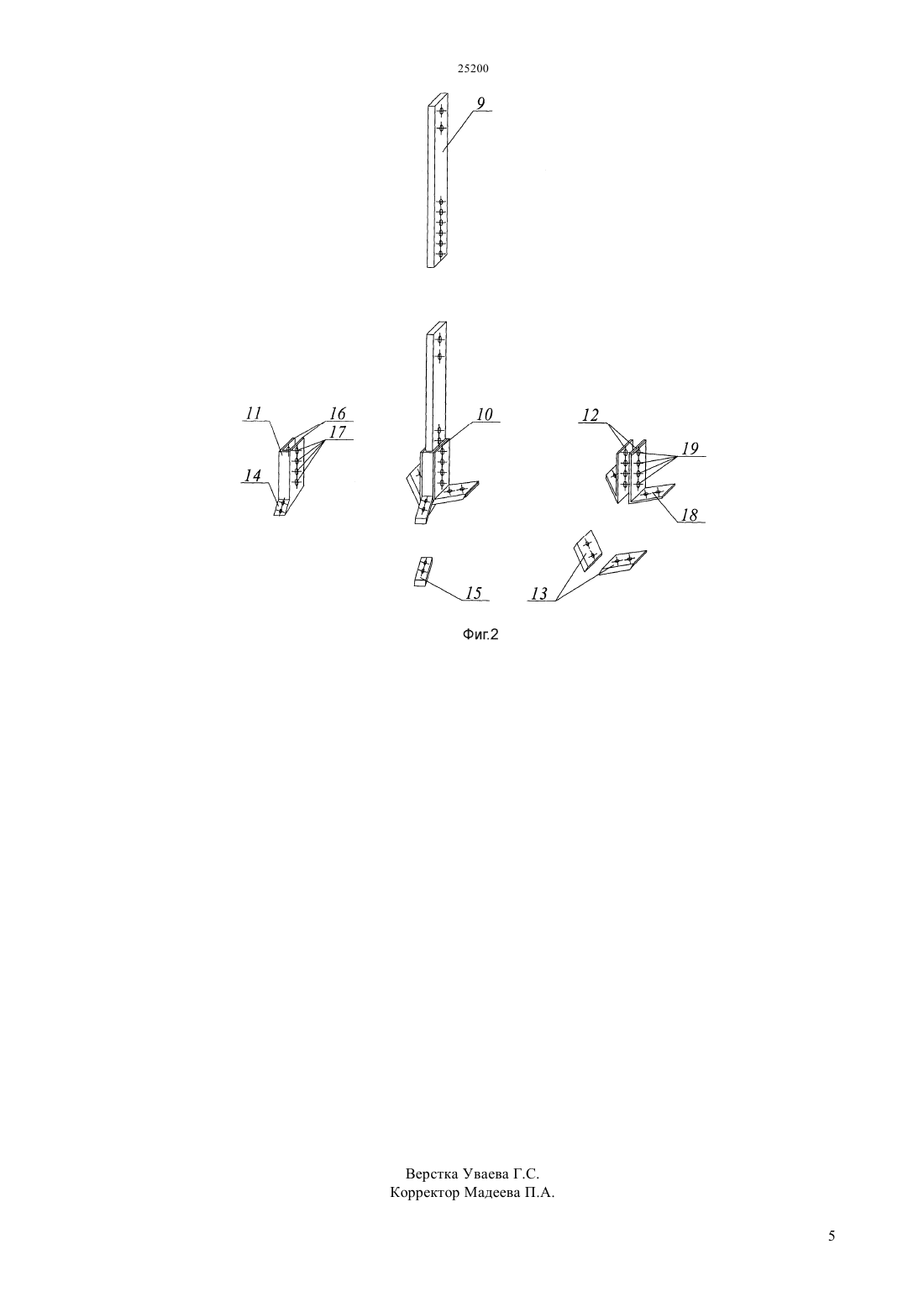

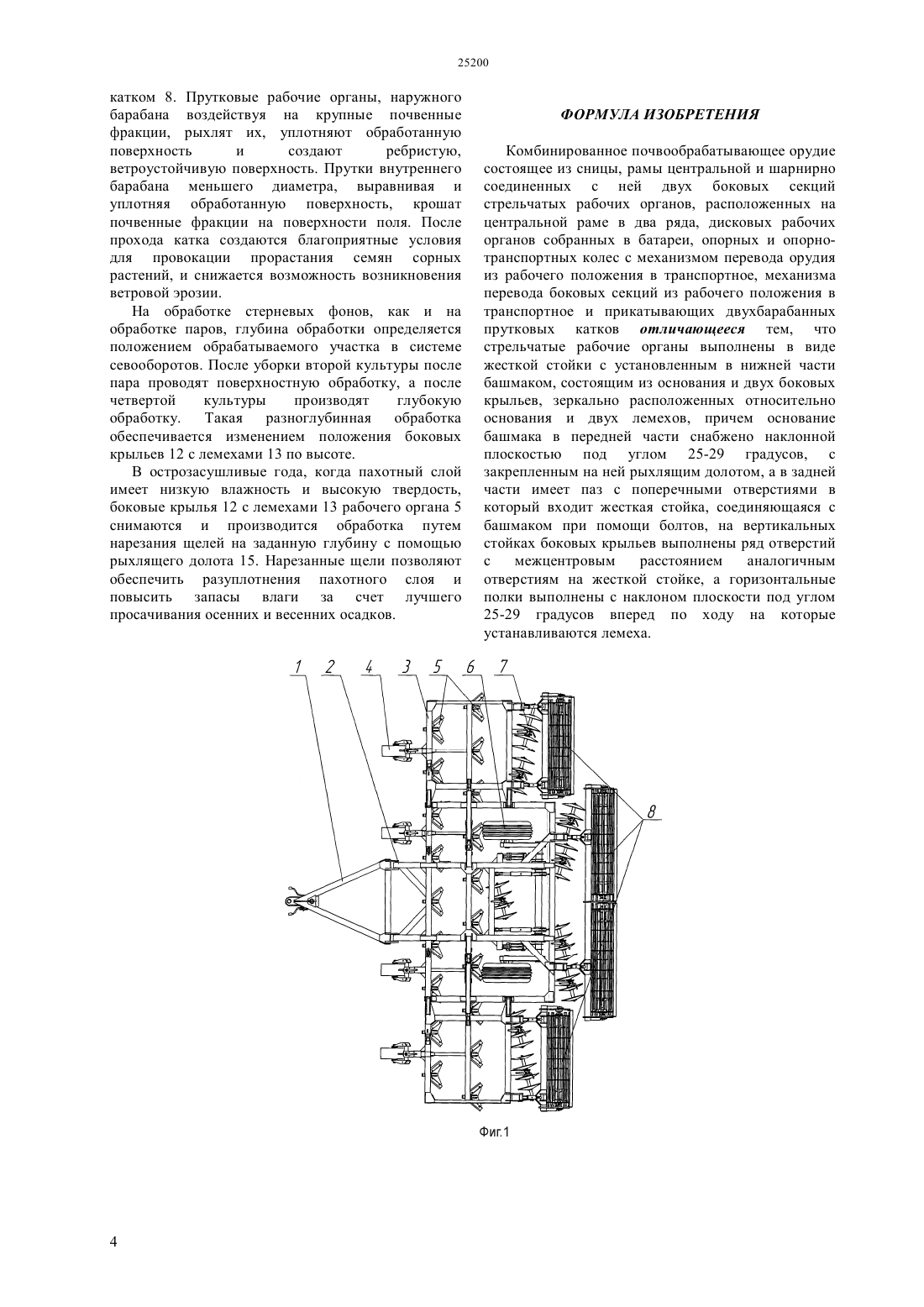

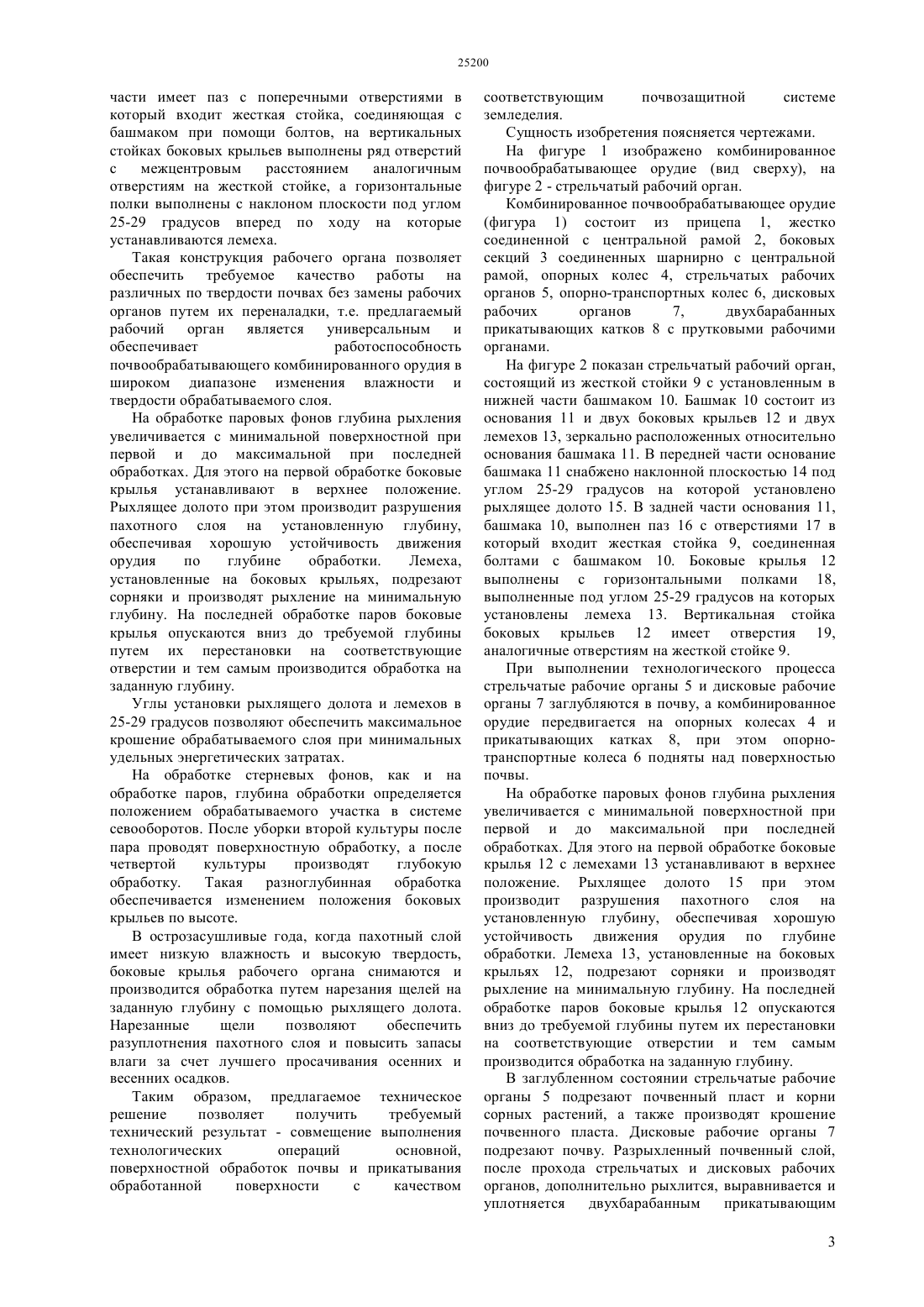

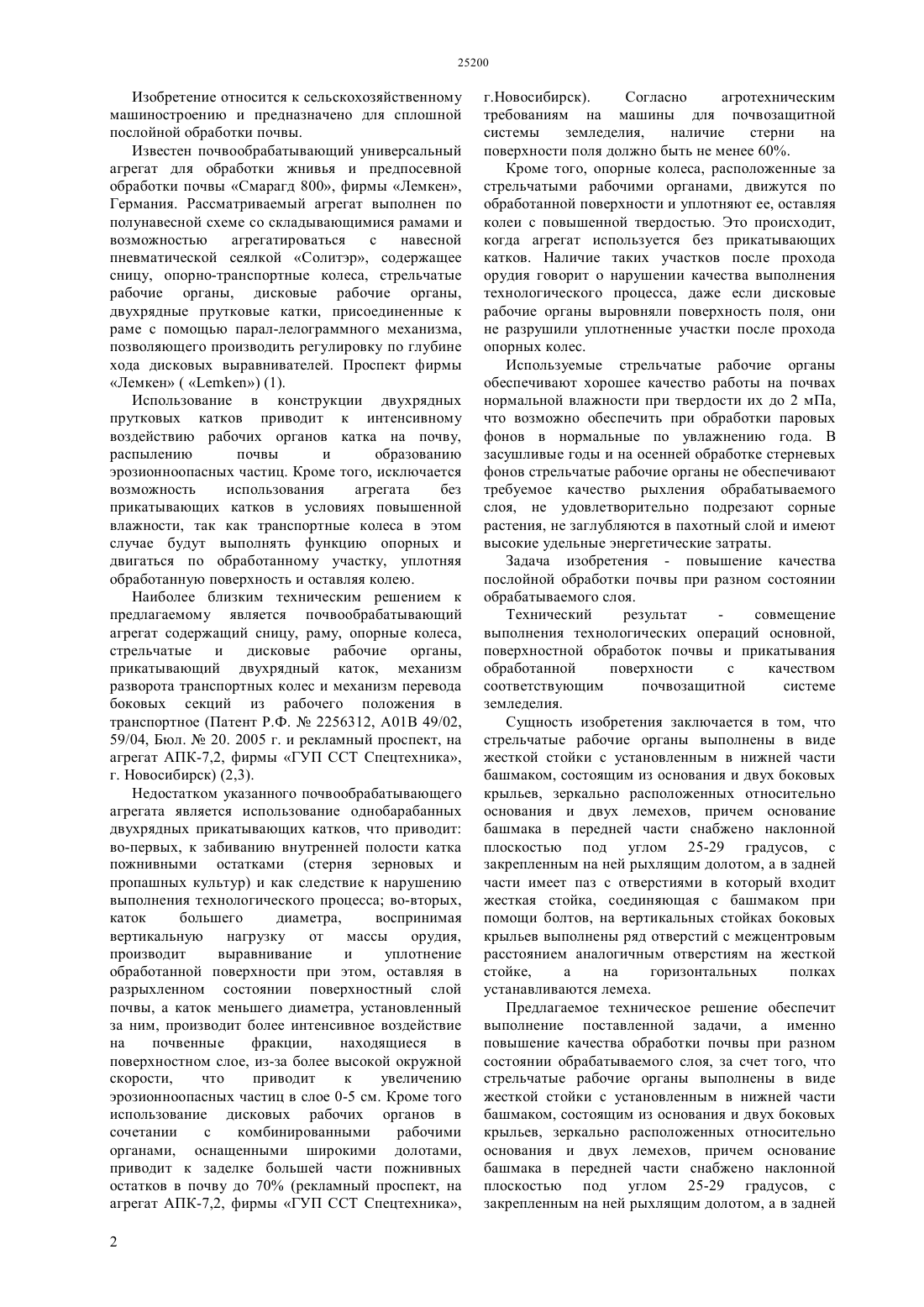

(51) 01 49/02 (2010.01) 01 59/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ башмаком, состоящим из основания и двух боковых крыльев, зеркально расположенных относительно основания и двух лемехов, причем основание башмака в передней части снабжено наклонной плоскостью под углом 25-29 градусов, с закрепленным на ней рыхлящим долотом, а в задней части имеет паз с поперечными отверстиями в который входит жесткая стойка, соединяющаяся с башмаком при помощи болтов, на вертикальных стойках боковых крыльев выполнены ряд отверстий с межцентровым расстоянием аналогичным отверстиям на жесткой стойке, а на горизонтальных полках устанавливаются лемеха. Технический результат - повышение качества обработки поверхностного слоя почвы. Достижение этого технического результата обеспечивается за счет использования в конструкции стрельчатых рабочих органов выполненных в виде жесткой стойки с установленным в нижней части башмаком,состоящим из основания и двух боковых крыльев,на крыльях прикреплены лемеха, а к башмаку под углом 25-29 градусов прикреплено рыхлящее долото. Башмак имеет ряд отверстий с межцентровым расстоянием аналогичным отверстиям на жесткой стойке. Такая конструкция рабочего органа позволяет обеспечить требуемое качество работы на различных по твердости почвах без замены рабочих органов путем их переналадки, т.е. предлагаемый рабочий орган является универсальным и обеспечивает работоспособность почвообрабатывающего комбинированного орудия в широком диапазоне изменения влажности и твердости обрабатываемого слоя.(72) Дерепаскин Алексей Иванович Полищук Юрий Владимирович Бинюков Юрий Викторович Бусурманов Мурат Умбеталиевич Солохин Сергей Владимирович Токарев Иван Владимирович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для сплошной послойной обработки почвы. Устройство почвообрабатывающего комбинированного орудия состоит из сницы, жестко соединенной с центральной рамой, двух боковых секций соединенных шарнирно с центральной рамой, опорных колес с механизмами регулировки глубины обработки, стрельчатых рабочих органов,опорно-транспортных колес, центральной батареи дисковых рабочих органов и батареи дисковых рабочих органов установленных симметрично относительно продольной оси симметрии орудия с механизмами изменения глубины обработки,двубарабанных прикатывающих катков центральной рамы и боковых секций с прутковыми рабочими органами. Сущность изобретения заключается в том, что стрельчатые рабочие органы выполнены в виде жесткой стойки с установленным в нижней части Изобретение относится к сельскохозяйственному машиностроению и предназначено для сплошной послойной обработки почвы. Известен почвообрабатывающий универсальный агрегат для обработки жнивья и предпосевной обработки почвы Смарагд 800, фирмы Лемкен,Германия. Рассматриваемый агрегат выполнен по полунавесной схеме со складывающимися рамами и возможностью агрегатироваться с навесной пневматической сеялкой Солитэр, содержащее сницу, опорно-транспортные колеса, стрельчатые рабочие органы, дисковые рабочие органы,двухрядные прутковые катки, присоединенные к раме с помощью парал-лелограммного механизма,позволяющего производить регулировку по глубине хода дисковых выравнивателей. Проспект фирмы Лемкен ( ) (1). Использование в конструкции двухрядных прутковых катков приводит к интенсивному воздействию рабочих органов катка на почву,распылению почвы и образованию эрозионноопасных частиц. Кроме того, исключается возможность использования агрегата без прикатывающих катков в условиях повышенной влажности, так как транспортные колеса в этом случае будут выполнять функцию опорных и двигаться по обработанному участку, уплотняя обработанную поверхность и оставляя колею. Наиболее близким техническим решением к предлагаемому является почвообрабатывающий агрегат содержащий сницу, раму, опорные колеса,стрельчатые и дисковые рабочие органы,прикатывающий двухрядный каток, механизм разворота транспортных колес и механизм перевода боковых секций из рабочего положения в транспортное (Патент Р.Ф.2256312, А 01 В 49/02,59/04, Бюл.20. 2005 г. и рекламный проспект, на агрегат АПК-7,2, фирмы ГУП ССТ Спецтехника,г. Новосибирск) (2,3). Недостатком указанного почвообрабатывающего агрегата является использование однобарабанных двухрядных прикатывающих катков, что приводит во-первых, к забиванию внутренней полости катка пожнивными остатками (стерня зерновых и пропашных культур) и как следствие к нарушению выполнения технологического процесса во-вторых,каток большего диаметра,воспринимая вертикальную нагрузку от массы орудия,производит выравнивание и уплотнение обработанной поверхности при этом, оставляя в разрыхленном состоянии поверхностный слой почвы, а каток меньшего диаметра, установленный за ним, производит более интенсивное воздействие на почвенные фракции,находящиеся в поверхностном слое, из-за более высокой окружной скорости,что приводит к увеличению эрозионноопасных частиц в слое 0-5 см. Кроме того использование дисковых рабочих органов в сочетании с комбинированными рабочими органами, оснащенными широкими долотами,приводит к заделке большей части пожнивных остатков в почву до 70 (рекламный проспект, на агрегат АПК-7,2, фирмы ГУП ССТ Спецтехника,2 г.Новосибирск). Согласно агротехническим требованиям на машины для почвозащитной системы земледелия,наличие стерни на поверхности поля должно быть не менее 60. Кроме того, опорные колеса, расположенные за стрельчатыми рабочими органами, движутся по обработанной поверхности и уплотняют ее, оставляя колеи с повышенной твердостью. Это происходит,когда агрегат используется без прикатывающих катков. Наличие таких участков после прохода орудия говорит о нарушении качества выполнения технологического процесса, даже если дисковые рабочие органы выровняли поверхность поля, они не разрушили уплотненные участки после прохода опорных колес. Используемые стрельчатые рабочие органы обеспечивают хорошее качество работы на почвах нормальной влажности при твердости их до 2 мПа,что возможно обеспечить при обработки паровых фонов в нормальные по увлажнению года. В засушливые годы и на осенней обработке стерневых фонов стрельчатые рабочие органы не обеспечивают требуемое качество рыхления обрабатываемого слоя, не удовлетворительно подрезают сорные растения, не заглубляются в пахотный слой и имеют высокие удельные энергетические затраты. Задача изобретения - повышение качества послойной обработки почвы при разном состоянии обрабатываемого слоя. Технический результат совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с качеством соответствующим почвозащитной системе земледелия. Сущность изобретения заключается в том, что стрельчатые рабочие органы выполнены в виде жесткой стойки с установленным в нижней части башмаком, состоящим из основания и двух боковых крыльев, зеркально расположенных относительно основания и двух лемехов, причем основание башмака в передней части снабжено наклонной плоскостью под углом 25-29 градусов, с закрепленным на ней рыхлящим долотом, а в задней части имеет паз с отверстиями в который входит жесткая стойка, соединяющая с башмаком при помощи болтов, на вертикальных стойках боковых крыльев выполнены ряд отверстий с межцентровым расстоянием аналогичным отверстиям на жесткой стойке,а на горизонтальных полках устанавливаются лемеха. Предлагаемое техническое решение обеспечит выполнение поставленной задачи, а именно повышение качества обработки почвы при разном состоянии обрабатываемого слоя, за счет того, что стрельчатые рабочие органы выполнены в виде жесткой стойки с установленным в нижней части башмаком, состоящим из основания и двух боковых крыльев, зеркально расположенных относительно основания и двух лемехов, причем основание башмака в передней части снабжено наклонной плоскостью под углом 25-29 градусов, с закрепленным на ней рыхлящим долотом, а в задней части имеет паз с поперечными отверстиями в который входит жесткая стойка, соединяющая с башмаком при помощи болтов, на вертикальных стойках боковых крыльев выполнены ряд отверстий с межцентровым расстоянием аналогичным отверстиям на жесткой стойке, а горизонтальные полки выполнены с наклоном плоскости под углом 25-29 градусов вперед по ходу на которые устанавливаются лемеха. Такая конструкция рабочего органа позволяет обеспечить требуемое качество работы на различных по твердости почвах без замены рабочих органов путем их переналадки, т.е. предлагаемый рабочий орган является универсальным и обеспечивает работоспособность почвообрабатывающего комбинированного орудия в широком диапазоне изменения влажности и твердости обрабатываемого слоя. На обработке паровых фонов глубина рыхления увеличивается с минимальной поверхностной при первой и до максимальной при последней обработках. Для этого на первой обработке боковые крылья устанавливают в верхнее положение. Рыхлящее долото при этом производит разрушения пахотного слоя на установленную глубину,обеспечивая хорошую устойчивость движения орудия по глубине обработки. Лемеха,установленные на боковых крыльях, подрезают сорняки и производят рыхление на минимальную глубину. На последней обработке паров боковые крылья опускаются вниз до требуемой глубины путем их перестановки на соответствующие отверстии и тем самым производится обработка на заданную глубину. Углы установки рыхлящего долота и лемехов в 25-29 градусов позволяют обеспечить максимальное крошение обрабатываемого слоя при минимальных удельных энергетических затратах. На обработке стерневых фонов, как и на обработке паров, глубина обработки определяется положением обрабатываемого участка в системе севооборотов. После уборки второй культуры после пара проводят поверхностную обработку, а после четвертой культуры производят глубокую обработку. Такая разноглубинная обработка обеспечивается изменением положения боковых крыльев по высоте. В острозасушливые года, когда пахотный слой имеет низкую влажность и высокую твердость,боковые крылья рабочего органа снимаются и производится обработка путем нарезания щелей на заданную глубину с помощью рыхлящего долота. Нарезанные щели позволяют обеспечить разуплотнения пахотного слоя и повысить запасы влаги за счет лучшего просачивания осенних и весенних осадков. Таким образом, предлагаемое техническое решение позволяет получить требуемый технический результат - совмещение выполнения технологических операций основной,поверхностной обработок почвы и прикатывания обработанной поверхности с качеством соответствующим почвозащитной системе земледелия. Сущность изобретения поясняется чертежами. На фигуре 1 изображено комбинированное почвообрабатывающее орудие (вид сверху), на фигуре 2 - стрельчатый рабочий орган. Комбинированное почвообрабатывающее орудие(фигура 1) состоит из прицепа 1, жестко соединенной с центральной рамой 2, боковых секций 3 соединенных шарнирно с центральной рамой, опорных колес 4, стрельчатых рабочих органов 5, опорно-транспортных колес 6, дисковых рабочих органов 7,двухбарабанных прикатывающих катков 8 с прутковыми рабочими органами. На фигуре 2 показан стрельчатый рабочий орган,состоящий из жесткой стойки 9 с установленным в нижней части башмаком 10. Башмак 10 состоит из основания 11 и двух боковых крыльев 12 и двух лемехов 13, зеркально расположенных относительно основания башмака 11. В передней части основание башмака 11 снабжено наклонной плоскостью 14 под углом 25-29 градусов на которой установлено рыхлящее долото 15. В задней части основания 11,башмака 10, выполнен паз 16 с отверстиями 17 в который входит жесткая стойка 9, соединенная болтами с башмаком 10. Боковые крылья 12 выполнены с горизонтальными полками 18,выполненные под углом 25-29 градусов на которых установлены лемеха 13. Вертикальная стойка боковых крыльев 12 имеет отверстия 19,аналогичные отверстиям на жесткой стойке 9. При выполнении технологического процесса стрельчатые рабочие органы 5 и дисковые рабочие органы 7 заглубляются в почву, а комбинированное орудие передвигается на опорных колесах 4 и прикатывающих катках 8, при этом опорнотранспортные колеса 6 подняты над поверхностью почвы. На обработке паровых фонов глубина рыхления увеличивается с минимальной поверхностной при первой и до максимальной при последней обработках. Для этого на первой обработке боковые крылья 12 с лемехами 13 устанавливают в верхнее положение. Рыхлящее долото 15 при этом производит разрушения пахотного слоя на установленную глубину, обеспечивая хорошую устойчивость движения орудия по глубине обработки. Лемеха 13, установленные на боковых крыльях 12, подрезают сорняки и производят рыхление на минимальную глубину. На последней обработке паров боковые крылья 12 опускаются вниз до требуемой глубины путем их перестановки на соответствующие отверстии и тем самым производится обработка на заданную глубину. В заглубленном состоянии стрельчатые рабочие органы 5 подрезают почвенный пласт и корни сорных растений, а также производят крошение почвенного пласта. Дисковые рабочие органы 7 подрезают почву. Разрыхленный почвенный слой,после прохода стрельчатых и дисковых рабочих органов, дополнительно рыхлится, выравнивается и уплотняется двухбарабанным прикатывающим 3 катком 8. Прутковые рабочие органы, наружного барабана воздействуя на крупные почвенные фракции, рыхлят их, уплотняют обработанную поверхность и создают ребристую,ветроустойчивую поверхность. Прутки внутреннего барабана меньшего диаметра, выравнивая и уплотняя обработанную поверхность, крошат почвенные фракции на поверхности поля. После прохода катка создаются благоприятные условия для провокации прорастания семян сорных растений, и снижается возможность возникновения ветровой эрозии. На обработке стерневых фонов, как и на обработке паров, глубина обработки определяется положением обрабатываемого участка в системе севооборотов. После уборки второй культуры после пара проводят поверхностную обработку, а после четвертой культуры производят глубокую обработку. Такая разноглубинная обработка обеспечивается изменением положения боковых крыльев 12 с лемехами 13 по высоте. В острозасушливые года, когда пахотный слой имеет низкую влажность и высокую твердость,боковые крылья 12 с лемехами 13 рабочего органа 5 снимаются и производится обработка путем нарезания щелей на заданную глубину с помощью рыхлящего долота 15. Нарезанные щели позволяют обеспечить разуплотнения пахотного слоя и повысить запасы влаги за счет лучшего просачивания осенних и весенних осадков. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированное почвообрабатывающее орудие состоящее из сницы, рамы центральной и шарнирно соединенных с ней двух боковых секций стрельчатых рабочих органов, расположенных на центральной раме в два ряда, дисковых рабочих органов собранных в батареи, опорных и опорнотранспортных колес с механизмом перевода орудия из рабочего положения в транспортное, механизма перевода боковых секций из рабочего положения в транспортное и прикатывающих двухбарабанных прутковых катков отличающееся тем, что стрельчатые рабочие органы выполнены в виде жесткой стойки с установленным в нижней части башмаком, состоящим из основания и двух боковых крыльев, зеркально расположенных относительно основания и двух лемехов, причем основание башмака в передней части снабжено наклонной плоскостью под углом 25-29 градусов, с закрепленным на ней рыхлящим долотом, а в задней части имеет паз с поперечными отверстиями в который входит жесткая стойка, соединяющаяся с башмаком при помощи болтов, на вертикальных стойках боковых крыльев выполнены ряд отверстий с межцентровым расстоянием аналогичным отверстиям на жесткой стойке, а горизонтальные полки выполнены с наклоном плоскости под углом 25-29 градусов вперед по ходу на которые устанавливаются лемеха.
