Кровать для лечения искривления позвоночника

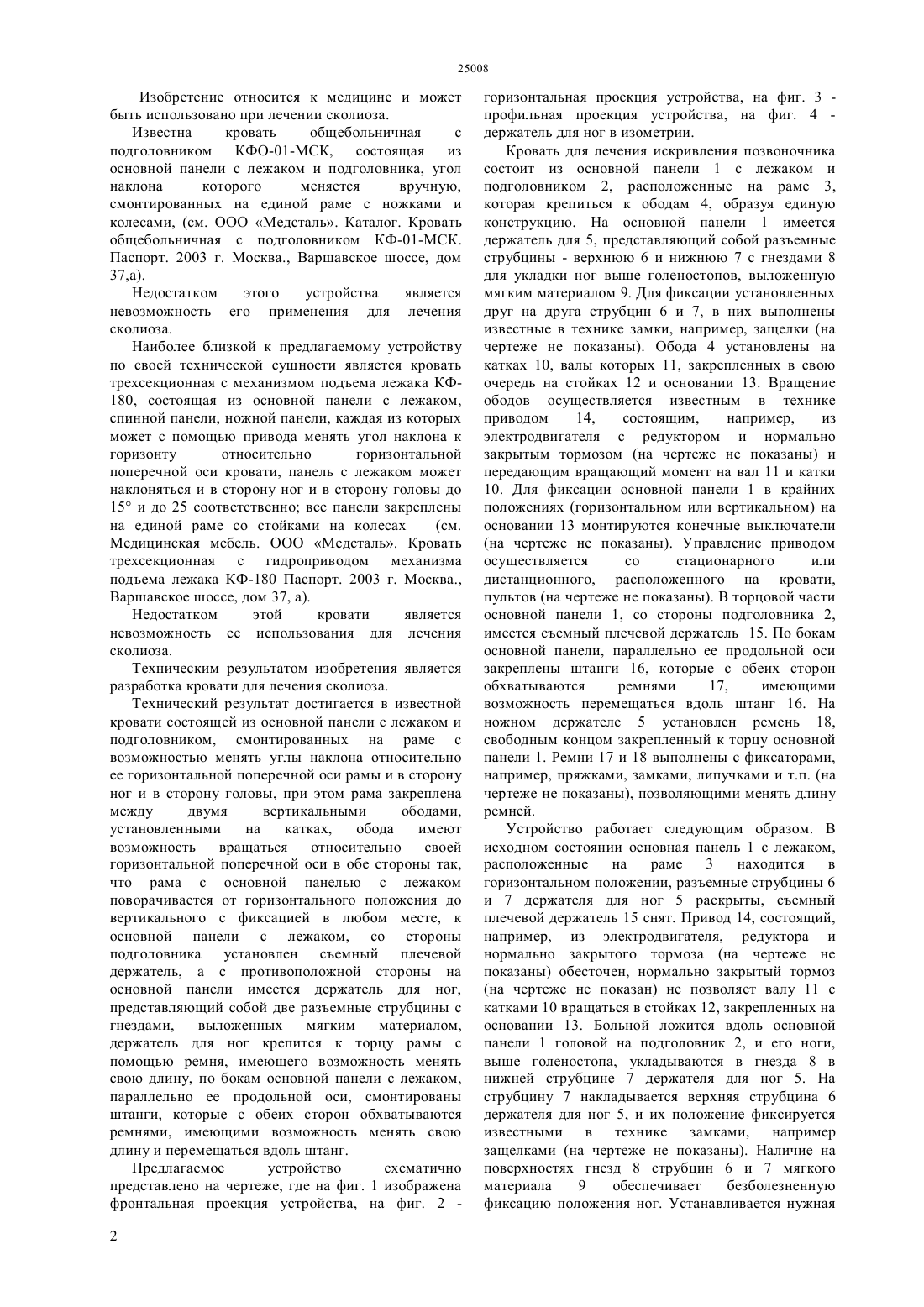

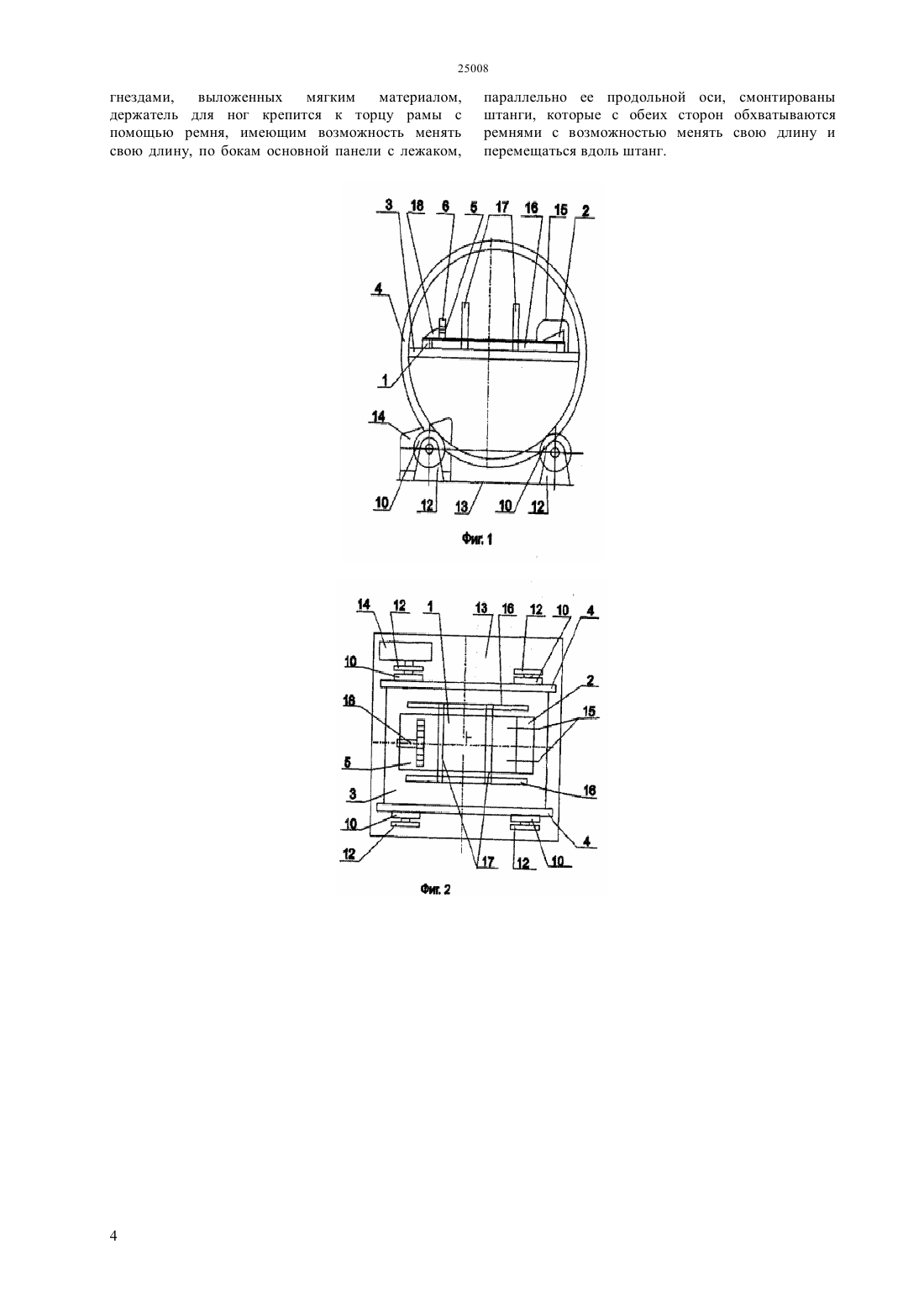

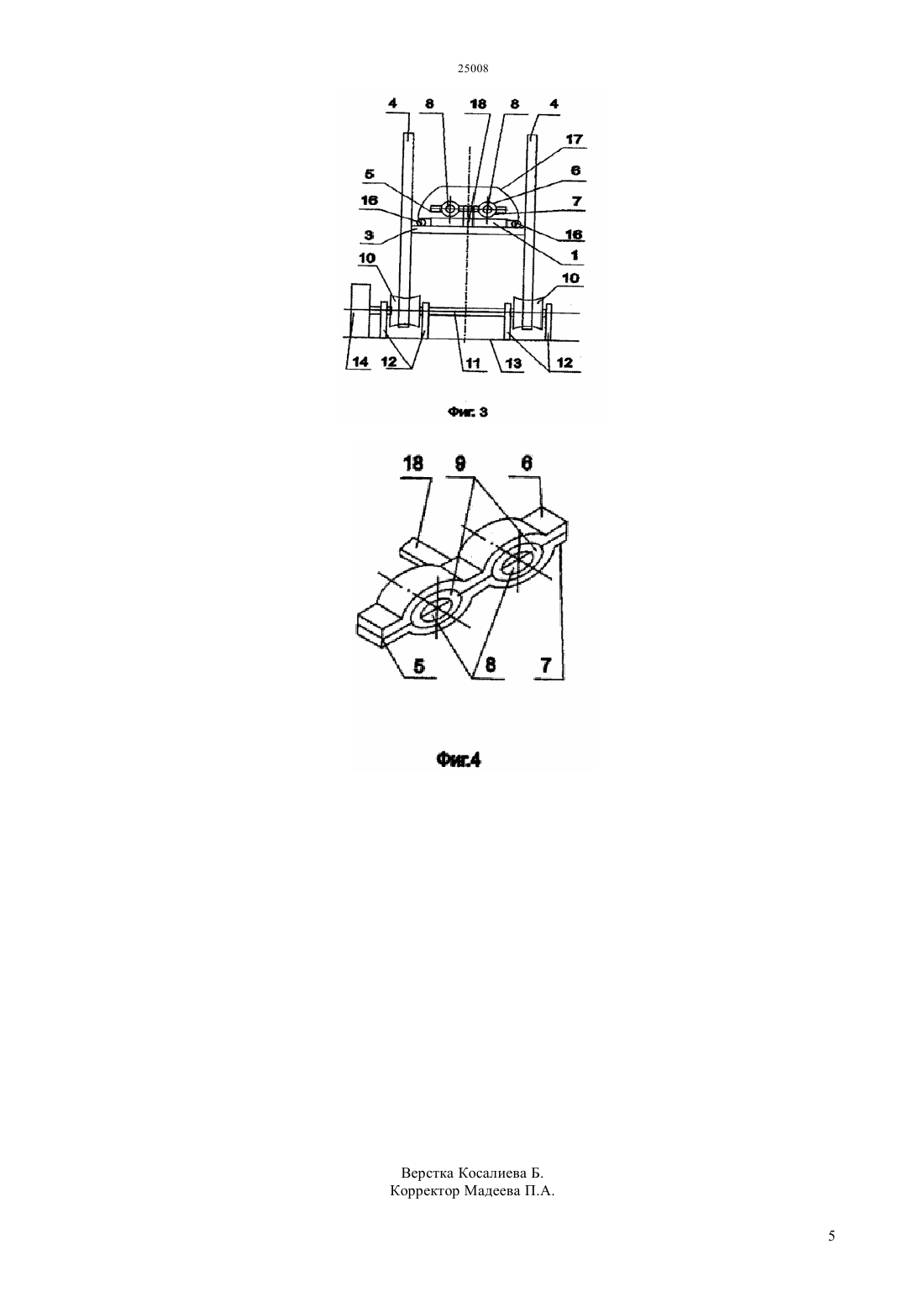

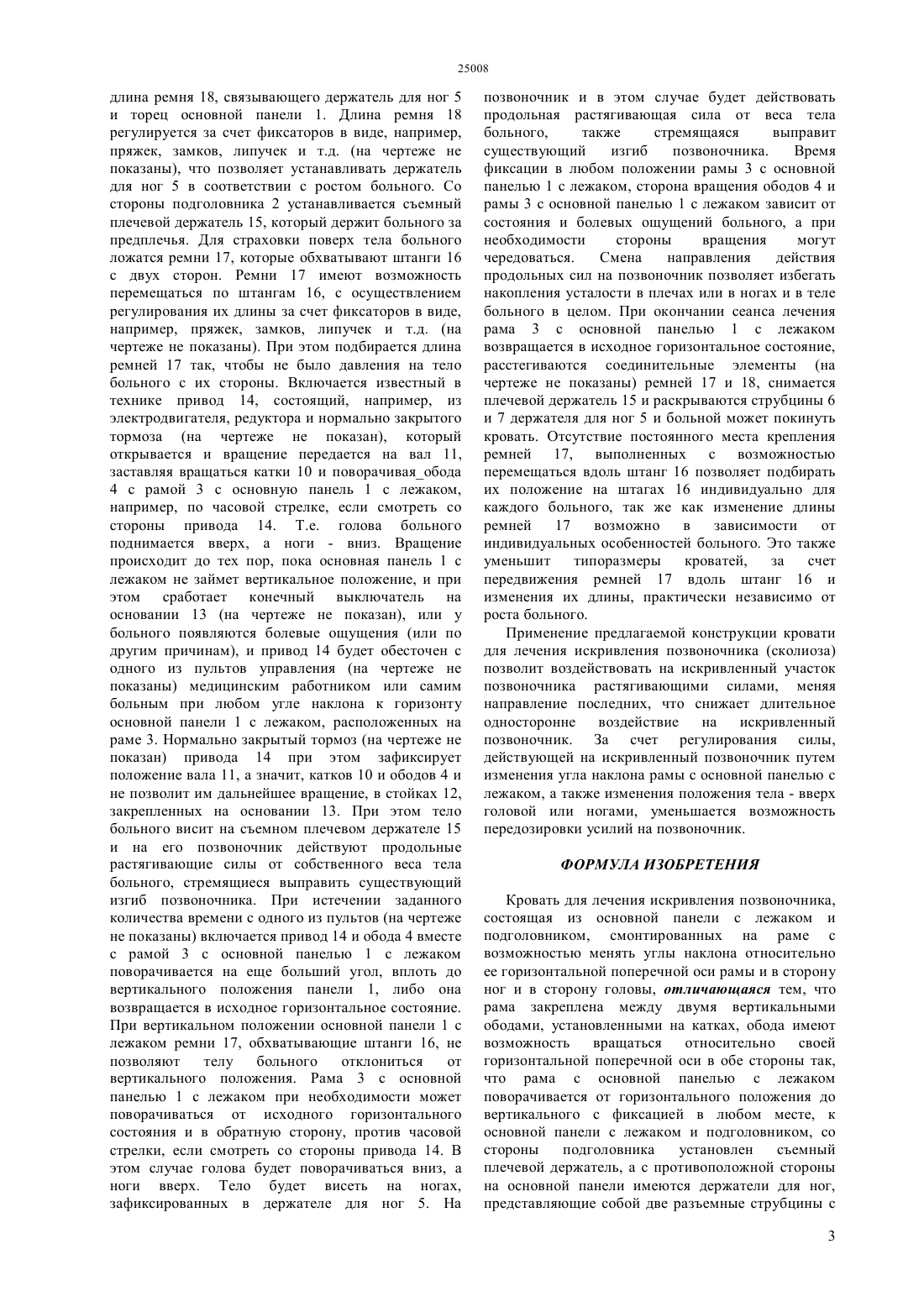

(51) 61 5/01 (2010.01) 61 5/045 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Новым является то, что рама закреплена между двумя вертикальными ободами, установленными на катках, обода имеют возможность вращаться относительно своей горизонтальной поперечной оси в обе стороны так, что рама с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом месте, к основной панели с лежаком и подголовником,со стороны подголовника установлен съемный плечевой держатель, а с противоположной стороны на основной панели имеются держатели для ног, представляющие собой две разъемные струбцины с гнездами, выложенных мягким материалом, держатель для ног крепится к торцу рамы с помощью ремня, имеющим возможность менять свою длину, по бокам основной панели с лежаком, параллельно ее продольной оси,смонтированы штанги, которые с обеих сторон обхватываются ремнями с возможностью менять свою длину и перемещаться вдоль штанг.(72) Сагийдан Бурхан Аукебай Ардак Бурхан Нурдаулет Бурахан Биязы Коробов Алексей Константинович Коробова-Кадье Наталья Константиновна Коробова-Джонсон Анна Константиновна(56) Медицинская мебель. ООО Медсталь. Кровать трехсекционная с гидроприводом мезанизма подъема лежака КФ-180 Паспорт, 2003(54) КРОВАТЬ ДЛЯ ЛЕЧЕНИЯ ИСКРИВЛЕНИЯ ПОЗВОНОЧНИКА(57) Изобретение относится к медицине и может быть использовано при лечении сколиоза. Устройство состоит из основной панели с лежаком и подголовником, смонтированных на раме с возможностью менять углы наклона относительно ее горизонтальной поперечной оси рамы и в сторону ног и в сторону головы. Изобретение относится к медицине и может быть использовано при лечении сколиоза. Известна кровать общебольничная с подголовником КФО-01-МСК, состоящая из основной панели с лежаком и подголовника, угол наклона которого меняется вручную,смонтированных на единой раме с ножками и колесами, (см. ООО Медсталь. Каталог. Кровать общебольничная с подголовником КФ-01-МСК. Паспорт. 2003 г. Москва., Варшавское шоссе, дом 37,а). Недостатком этого устройства является невозможность его применения для лечения сколиоза. Наиболее близкой к предлагаемому устройству по своей технической сущности является кровать трехсекционная с механизмом подъема лежака КФ 180, состоящая из основной панели с лежаком,спинной панели, ножной панели, каждая из которых может с помощью привода менять угол наклона к горизонту относительно горизонтальной поперечной оси кровати, панель с лежаком может наклоняться и в сторону ног и в сторону головы до 15 и до 25 соответственно все панели закреплены на единой раме со стойками на колесах(см. Медицинская мебель. ООО Медсталь. Кровать трехсекционная с гидроприводом механизма подъема лежака КФ-180 Паспорт. 2003 г. Москва.,Варшавское шоссе, дом 37, а). Недостатком этой кровати является невозможность ее использования для лечения сколиоза. Техническим результатом изобретения является разработка кровати для лечения сколиоза. Технический результат достигается в известной кровати состоящей из основной панели с лежаком и подголовником, смонтированных на раме с возможностью менять углы наклона относительно ее горизонтальной поперечной оси рамы и в сторону ног и в сторону головы, при этом рама закреплена между двумя вертикальными ободами,установленными на катках,обода имеют возможность вращаться относительно своей горизонтальной поперечной оси в обе стороны так,что рама с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом месте, к основной панели с лежаком, со стороны подголовника установлен съемный плечевой держатель, а с противоположной стороны на основной панели имеется держатель для ног,представляющий собой две разъемные струбцины с гнездами,выложенных мягким материалом,держатель для ног крепится к торцу рамы с помощью ремня, имеющего возможность менять свою длину, по бокам основной панели с лежаком,параллельно ее продольной оси, смонтированы штанги, которые с обеих сторон обхватываются ремнями, имеющими возможность менять свою длину и перемещаться вдоль штанг. Предлагаемое устройство схематично представлено на чертеже, где на фиг. 1 изображена фронтальная проекция устройства, на фиг. 2 2 горизонтальная проекция устройства, на фиг. 3 профильная проекция устройства, на фиг. 4 держатель для ног в изометрии. Кровать для лечения искривления позвоночника состоит из основной панели 1 с лежаком и подголовником 2, расположенные на раме 3,которая крепиться к ободам 4, образуя единую конструкцию. На основной панели 1 имеется держатель для 5, представляющий собой разъемные струбцины - верхнюю 6 и нижнюю 7 с гнездами 8 для укладки ног выше голеностопов, выложенную мягким материалом 9. Для фиксации установленных друг на друга струбцин 6 и 7, в них выполнены известные в технике замки, например, защелки (на чертеже не показаны). Обода 4 установлены на катках 10, валы которых 11, закрепленных в свою очередь на стойках 12 и основании 13. Вращение ободов осуществляется известным в технике приводом 14,состоящим,например,из электродвигателя с редуктором и нормально закрытым тормозом (на чертеже не показаны) и передающим вращающий момент на вал 11 и катки 10. Для фиксации основной панели 1 в крайних положениях (горизонтальном или вертикальном) на основании 13 монтируются конечные выключатели(на чертеже не показаны). Управление приводом осуществляется со стационарного или дистанционного, расположенного на кровати,пультов (на чертеже не показаны). В торцовой части основной панели 1, со стороны подголовника 2,имеется съемный плечевой держатель 15. По бокам основной панели, параллельно ее продольной оси закреплены штанги 16, которые с обеих сторон обхватываются ремнями 17,имеющими возможность перемещаться вдоль штанг 16. На ножном держателе 5 установлен ремень 18,свободным концом закрепленный к торцу основной панели 1. Ремни 17 и 18 выполнены с фиксаторами,например, пряжками, замками, липучками и т.п. (на чертеже не показаны), позволяющими менять длину ремней. Устройство работает следующим образом. В исходном состоянии основная панель 1 с лежаком,расположенные на раме 3 находится в горизонтальном положении, разъемные струбцины 6 и 7 держателя для ног 5 раскрыты, съемный плечевой держатель 15 снят. Привод 14, состоящий,например, из электродвигателя, редуктора и нормально закрытого тормоза (на чертеже не показаны) обесточен, нормально закрытый тормоз(на чертеже не показан) не позволяет валу 11 с катками 10 вращаться в стойках 12, закрепленных на основании 13. Больной ложится вдоль основной панели 1 головой на подголовник 2, и его ноги,выше голеностопа, укладываются в гнезда 8 в нижней струбцине 7 держателя для ног 5. На струбцину 7 накладывается верхняя струбцина 6 держателя для ног 5, и их положение фиксируется известными в технике замками, например защелками (на чертеже не показаны). Наличие на поверхностях гнезд 8 струбцин 6 и 7 мягкого материала 9 обеспечивает безболезненную фиксацию положения ног. Устанавливается нужная длина ремня 18, связывающего держатель для ног 5 и торец основной панели 1. Длина ремня 18 регулируется за счет фиксаторов в виде, например,пряжек, замков, липучек и т.д. (на чертеже не показаны), что позволяет устанавливать держатель для ног 5 в соответствии с ростом больного. Со стороны подголовника 2 устанавливается съемный плечевой держатель 15, который держит больного за предплечья. Для страховки поверх тела больного ложатся ремни 17, которые обхватывают штанги 16 с двух сторон. Ремни 17 имеют возможность перемещаться по штангам 16, с осуществлением регулирования их длины за счет фиксаторов в виде,например, пряжек, замков, липучек и т.д. (на чертеже не показаны). При этом подбирается длина ремней 17 так, чтобы не было давления на тело больного с их стороны. Включается известный в технике привод 14, состоящий, например, из электродвигателя, редуктора и нормально закрытого тормоза (на чертеже не показан), который открывается и вращение передается на вал 11,заставляя вращаться катки 10 и поворачиваяобода 4 с рамой 3 с основную панель 1 с лежаком,например, по часовой стрелке, если смотреть со стороны привода 14. Т.е. голова больного поднимается вверх, а ноги - вниз. Вращение происходит до тех пор, пока основная панель 1 с лежаком не займет вертикальное положение, и при этом сработает конечный выключатель на основании 13 (на чертеже не показан), или у больного появляются болевые ощущения (или по другим причинам), и привод 14 будет обесточен с одного из пультов управления (на чертеже не показаны) медицинским работником или самим больным при любом угле наклона к горизонту основной панели 1 с лежаком, расположенных на раме 3. Нормально закрытый тормоз (на чертеже не показан) привода 14 при этом зафиксирует положение вала 11, а значит, катков 10 и ободов 4 и не позволит им дальнейшее вращение, в стойках 12,закрепленных на основании 13. При этом тело больного висит на съемном плечевом держателе 15 и на его позвоночник действуют продольные растягивающие силы от собственного веса тела больного, стремящиеся выправить существующий изгиб позвоночника. При истечении заданного количества времени с одного из пультов (на чертеже не показаны) включается привод 14 и обода 4 вместе с рамой 3 с основной панелью 1 с лежаком поворачивается на еще больший угол, вплоть до вертикального положения панели 1, либо она возвращается в исходное горизонтальное состояние. При вертикальном положении основной панели 1 с лежаком ремни 17, обхватывающие штанги 16, не позволяют телу больного отклониться от вертикального положения. Рама 3 с основной панелью 1 с лежаком при необходимости может поворачиваться от исходного горизонтального состояния и в обратную сторону, против часовой стрелки, если смотреть со стороны привода 14. В этом случае голова будет поворачиваться вниз, а ноги вверх. Тело будет висеть на ногах,зафиксированных в держателе для ног 5. На позвоночник и в этом случае будет действовать продольная растягивающая сила от веса тела больного,также стремящаяся выправит существующий изгиб позвоночника. Время фиксации в любом положении рамы 3 с основной панелью 1 с лежаком, сторона вращения ободов 4 и рамы 3 с основной панелью 1 с лежаком зависит от состояния и болевых ощущений больного, а при необходимости стороны вращения могут чередоваться. Смена направления действия продольных сил на позвоночник позволяет избегать накопления усталости в плечах или в ногах и в теле больного в целом. При окончании сеанса лечения рама 3 с основной панелью 1 с лежаком возвращается в исходное горизонтальное состояние,расстегиваются соединительные элементы (на чертеже не показаны) ремней 17 и 18, снимается плечевой держатель 15 и раскрываются струбцины 6 и 7 держателя для ног 5 и больной может покинуть кровать. Отсутствие постоянного места крепления ремней 17, выполненных с возможностью перемещаться вдоль штанг 16 позволяет подбирать их положение на штагах 16 индивидуально для каждого больного, так же как изменение длины ремней 17 возможно в зависимости от индивидуальных особенностей больного. Это также уменьшит типоразмеры кроватей,за счет передвижения ремней 17 вдоль штанг 16 и изменения их длины, практически независимо от роста больного. Применение предлагаемой конструкции кровати для лечения искривления позвоночника (сколиоза) позволит воздействовать на искривленный участок позвоночника растягивающими силами, меняя направление последних, что снижает длительное односторонне воздействие на искривленный позвоночник. За счет регулирования силы,действующей на искривленный позвоночник путем изменения угла наклона рамы с основной панелью с лежаком, а также изменения положения тела - вверх головой или ногами, уменьшается возможность передозировки усилий на позвоночник. ФОРМУЛА ИЗОБРЕТЕНИЯ Кровать для лечения искривления позвоночника,состоящая из основной панели с лежаком и подголовником, смонтированных на раме с возможностью менять углы наклона относительно ее горизонтальной поперечной оси рамы и в сторону ног и в сторону головы, отличающаяся тем, что рама закреплена между двумя вертикальными ободами, установленными на катках, обода имеют возможность вращаться относительно своей горизонтальной поперечной оси в обе стороны так,что рама с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом месте, к основной панели с лежаком и подголовником, со стороны подголовника установлен съемный плечевой держатель, а с противоположной стороны на основной панели имеются держатели для ног,представляющие собой две разъемные струбцины с 3 гнездами,выложенных мягким материалом,держатель для ног крепится к торцу рамы с помощью ремня, имеющим возможность менять свою длину, по бокам основной панели с лежаком, 4 параллельно ее продольной оси, смонтированы штанги, которые с обеих сторон обхватываются ремнями с возможностью менять свою длину и перемещаться вдоль штанг.
