Кровать для выравнивания искривления позвоночника

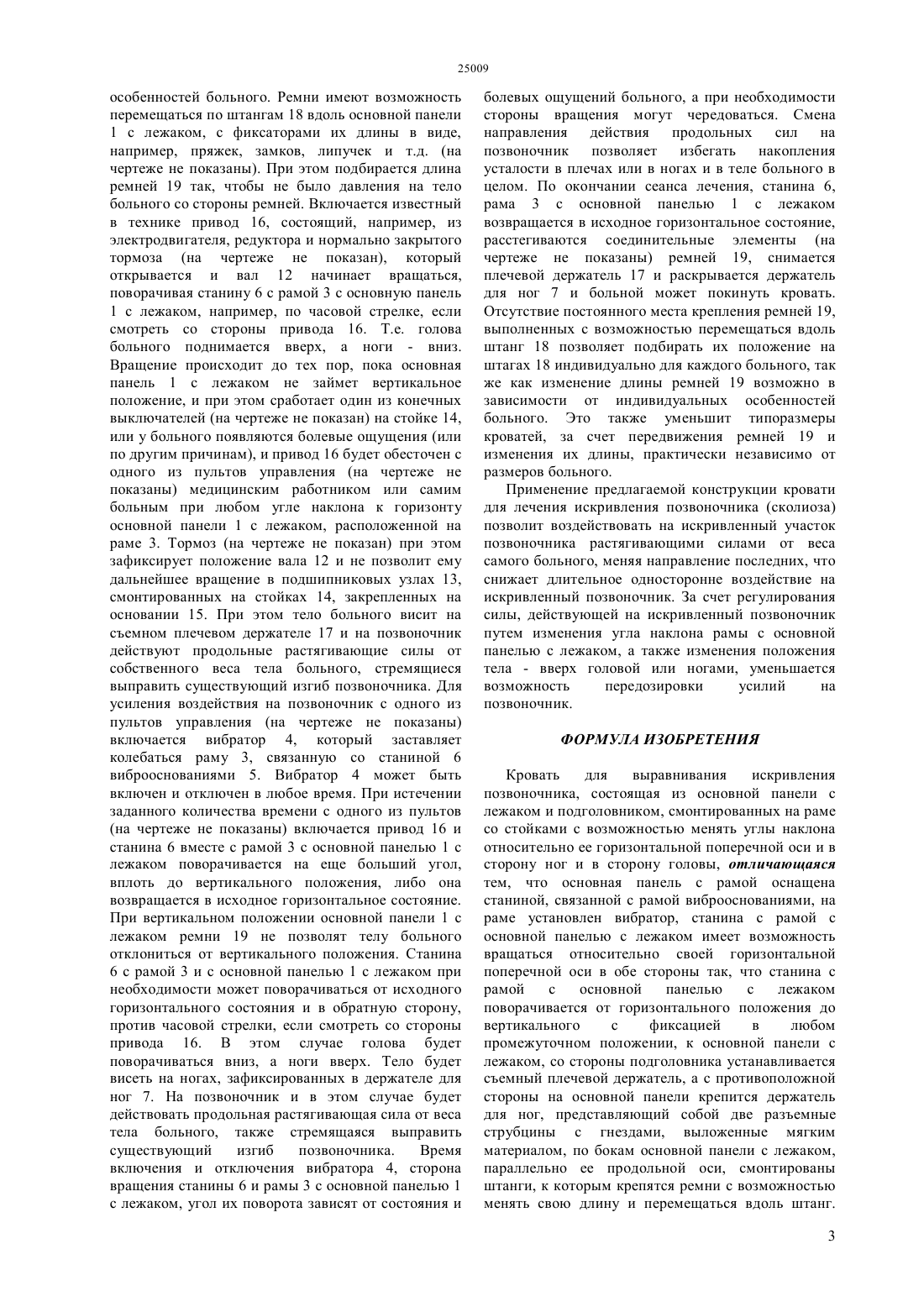

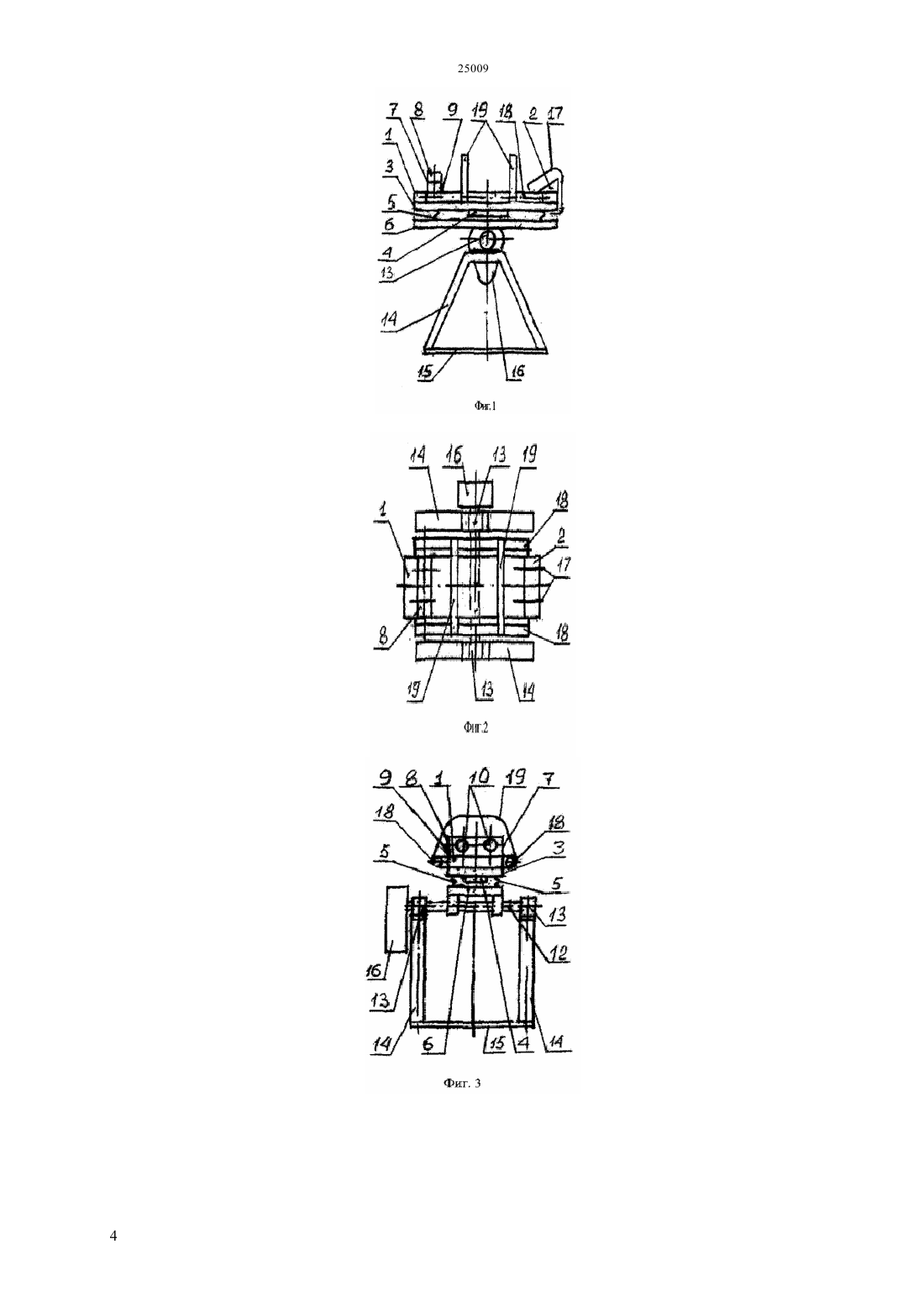

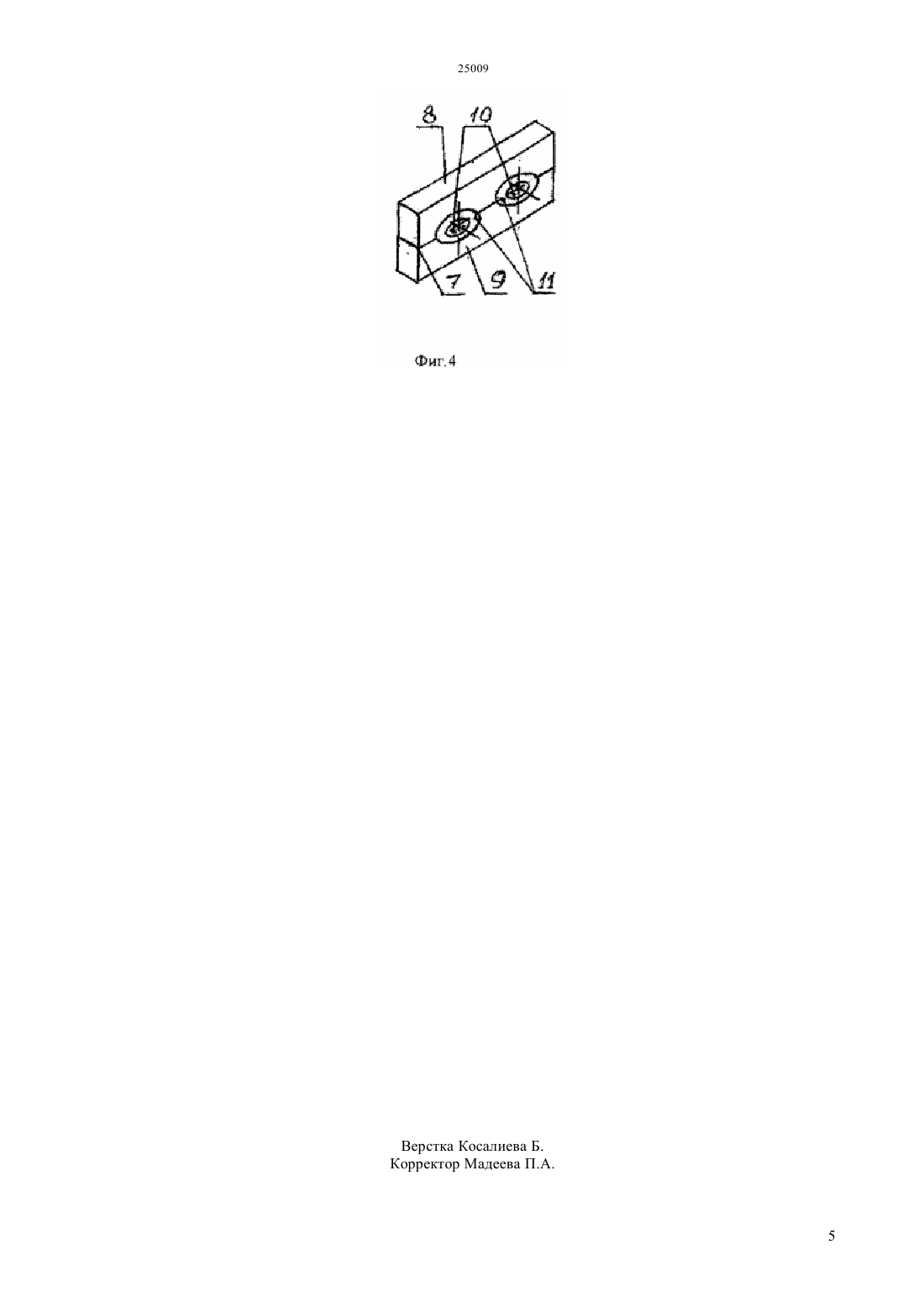

(51) 61 5/01 (2010.01) 61 5/045 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ горизонтальной поперечной оси в обе стороны так,что станина с рамой с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом промежуточном положении, к основной панели с лежаком, со стороны подголовника устанавливается съемный плечевой держатель, а с противоположной стороны на основной панели крепится держатель для ног, представляющий собой две разъемные струбцины с гнездами, выложенные мягким материалом, по бокам основной панели с лежаком,параллельно ее продольной оси, смонтированы штанги, к которым крепятся ремни с возможностью менять свою длину и перемещаться вдоль штанг. Применение предлагаемой конструкции кровати для лечения искривления позвоночника (сколиоза) позволит воздействовать на искривленный участок позвоночника растягивающими силами, меняя направление последних, что снижает длительное односторонне воздействие на искривленный позвоночник. За счет регулирования силы,действующей на искривленный позвоночник путем изменения угла наклона рамы с основной панелью с лежаком, а также изменения положения тела - вверх головой или ногами, уменьшается возможность передозировки усилий на позвоночник.(72) Сагийдан Бурхан Аукебай Ардак Бурхан Нурдаулет Бурахан Биязы Коробов Алексей Константинович Коробова-Кадье Наталья Константиновна Коробова-Джонсон Анна Константиновна(56) Медицинская мебель. ООО Медсталь. Кровать трехсекционная с гидроприводом мезанизма подъема лежака КФ-180 Паспорт, 2003(54) КРОВАТЬ ДЛЯ ВЫРАВНИВАНИЯ ИСКРИВЛЕНИЯ ПОЗВОНОЧНИКА(57) Изобретение относится к медицине и может быть использовано при лечении сколиоза. Устройство состоит из основной панели с лежаком и подголовником, смонтированных на раме со стойками с возможностью менять углы наклона относительно ее горизонтальной поперечной оси и в сторону ног и в сторону головы. Новым является то, что основная панель с рамой оснащена станиной,связанной с рамой виброоснованиями, на раме установлен вибратор,станина с рамой с основной панелью с лежаком имеет возможность вращаться относительно своей Изобретение относится к медицине и может быть использовано при лечении сколиоза. Известна кровать общебольничная с подголовником КФО-01-МСК, состоящая из основной панели с лежаком и подголовника, угол наклона которого меняется вручную,смонтированных на единой раме с ножками и колесами, (см. ООО Медсталь. Каталог. Кровать общебольничная с подголовником КФ-01-МСК. Паспорт. 2003 г. Москва., Варшавское шоссе, дом 37,а). Недостатком этого устройства является невозможность его применения для лечения сколиоза. Наиболее близкой к предлагаемому устройству по своей технической сущности является кровать трехсекционная с механизмом подъема лежака КФ 180, состоящая из основной панели с лежаком,спинной панели, ножной панели, каждая из которых может с помощью привода менять угол наклона к горизонту относительно горизонтальной поперечной оси кровати, панель с лежаком может наклоняться и в сторону ног и в сторону головы до 15 и до 25 соответственно все панели закреплены на единой раме со стойками на колесах (см. Медицинская мебель. ООО Медсталь. Кровать трехсекционная с гидроприводом механизма подъема лежака КФ-180 Паспорт. 2003 г. Москва.,Варшавское шоссе, дом 37,а) Недостатком этой кровати является невозможность ее использования для лечения сколиоза. Техническим результатом изобретения является разработка кровати для лечения сколиоза. Технический результат достигается в известной кровати состоящей из основной панели с лежаком и подголовником, смонтированных на раме со стойками с возможностью менять углы наклона относительно ее горизонтальной поперечной оси и в сторону ног и в сторону головы, при этом основная панель с рамой оснащена станиной, связанной с рамой виброоснованиями, на раме установлен вибратор, станина с рамой с основной панелью с лежаком имеет возможность вращаться относительно своей горизонтальной поперечной оси в обе стороны так, что станина с рамой с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом промежуточном положении, к основной панели с лежаком, со стороны подголовника устанавливается съемный плечевой держатель, а с противоположной стороны на основной панели крепится держатель для ног,представляющий собой две разъемные струбцины с гнездами, выложенные мягким материалом, по бокам основной панели с лежаком, параллельно ее продольной оси, смонтированы штанги, к которым крепятся ремни с возможностью менять свою длину и перемещаться вдоль штанг. Предлагаемое устройство схематично представлено на чертеже, где на фиг. 1 изображена фронтальная проекция устройства, на фиг. 2 горизонтальная проекция устройства, на фиг. 3 2 профильная проекция устройства, на фиг. 4 держатель для ног в изометрии. Кровать для выравнивания искривления позвоночника состоит из основной панели 1 с лежаком и подголовником 2, расположенных на раме 3 с вибратором 4, которая крепиться с помощью виброоснований 5 к станине 6. На основной панели 1 установлен держатель для ног 7,представляющий собой разъемные струбцины верхнюю 8 и нижнюю 9 с гнездами 10 для укладки ног выше голеностопов,выложенную(футерованную) мягким материалом 11. Для фиксации установленных друг на друга струбцин 9 и 8, в них выполнены известные в технике замки,например, защелки (на чертеже не показаны). Станина 6 смонтирована на валу 12,подшипниковые узлы которого 13 установлены на стойках 14, объединенных основанием 15. К валу 12 подсоединен известный в технике привод 16,состоящий,например,из электродвигателя,редуктора и нормально закрытого тормоза (на чертеже не показан), т.е. этот тормоз не позволяет вращаться валу 12 в том случае, когда нет напряжения на клеммах электродвигателя. Со стороны подголовника имеется съемный плечевой держатель 17. Для фиксации основной панели 1 в крайних положениях(горизонтальном и вертикальном) на стойках 14 монтируются конечные выключатели (на чертеже не показаны). Управление работой привода 16 осуществляется через пульт управления (на чертеже не показан),установленный на стойках 11, на лежаке имеется также мобильный пульт управления (на чертеже не показан). По бокам основной панели 1 закреплены штанги 18, которые с обеих сторон обхватываются ремнями 19 с фиксаторами, например, пряжками,замками, липучками и т.п. (на чертеже не показаны),позволяющими менять длину ремней, выполненных с возможностью перемещаться вдоль штанг. Устройство работает следующим образом. В исходном состоянии основная панель 1 с лежаком,расположенные на раме 3 находится в горизонтальном положении, разъемные струбцины 8 и 9 держателя для ног 7 раскрыты, съемный плечевой держатель 17 снят. Привод 16, состоящий,например, из электродвигателя и редуктора обесточен, нормально закрытый тормоз (на чертеже не показан) не позволяет валу 12 вращаться в подшипниковых опорах 13. Больной ложится на кровать головой на подголовник 2, и его ноги, выше голеностопа, укладываются в гнезда 10 в нижней струбцине 9 держателя для ног 7, на которую накладывается верхняя струбцина 8 и их положение фиксируется известными в технике замками,например защелками (на чертеже не показаны). Наличие на поверхностях гнезд 10 струбцин 8 и 9 мягкого материала 11 обеспечивает безболезненную фиксацию положения ног. Со стороны подголовника 2 устанавливается съемный плечевой держатель 17, который держит больного за предплечья. Для страховки поверх тела больного ложатся ремни 19, которые обхватывают штанги 18.,количество которых зависит от индивидуальных особенностей больного. Ремни имеют возможность перемещаться по штангам 18 вдоль основной панели 1 с лежаком, с фиксаторами их длины в виде,например, пряжек, замков, липучек и т.д. (на чертеже не показаны). При этом подбирается длина ремней 19 так, чтобы не было давления на тело больного со стороны ремней. Включается известный в технике привод 16, состоящий, например, из электродвигателя, редуктора и нормально закрытого тормоза (на чертеже не показан), который открывается и вал 12 начинает вращаться,поворачивая станину 6 с рамой 3 с основную панель 1 с лежаком, например, по часовой стрелке, если смотреть со стороны привода 16. Т.е. голова больного поднимается вверх, а ноги - вниз. Вращение происходит до тех пор, пока основная панель 1 с лежаком не займет вертикальное положение, и при этом сработает один из конечных выключателей (на чертеже не показан) на стойке 14,или у больного появляются болевые ощущения (или по другим причинам), и привод 16 будет обесточен с одного из пультов управления (на чертеже не показаны) медицинским работником или самим больным при любом угле наклона к горизонту основной панели 1 с лежаком, расположенной на раме 3. Тормоз (на чертеже не показан) при этом зафиксирует положение вала 12 и не позволит ему дальнейшее вращение в подшипниковых узлах 13,смонтированных на стойках 14, закрепленных на основании 15. При этом тело больного висит на съемном плечевом держателе 17 и на позвоночник действуют продольные растягивающие силы от собственного веса тела больного, стремящиеся выправить существующий изгиб позвоночника. Для усиления воздействия на позвоночник с одного из пультов управления (на чертеже не показаны) включается вибратор 4, который заставляет колебаться раму 3, связанную со станиной 6 виброоснованиями 5. Вибратор 4 может быть включен и отключен в любое время. При истечении заданного количества времени с одного из пультов(на чертеже не показаны) включается привод 16 и станина 6 вместе с рамой 3 с основной панелью 1 с лежаком поворачивается на еще больший угол,вплоть до вертикального положения, либо она возвращается в исходное горизонтальное состояние. При вертикальном положении основной панели 1 с лежаком ремни 19 не позволят телу больного отклониться от вертикального положения. Станина 6 с рамой 3 и с основной панелью 1 с лежаком при необходимости может поворачиваться от исходного горизонтального состояния и в обратную сторону,против часовой стрелки, если смотреть со стороны привода 16. В этом случае голова будет поворачиваться вниз, а ноги вверх. Тело будет висеть на ногах, зафиксированных в держателе для ног 7. На позвоночник и в этом случае будет действовать продольная растягивающая сила от веса тела больного, также стремящаяся выправить существующий изгиб позвоночника. Время включения и отключения вибратора 4, сторона вращения станины 6 и рамы 3 с основной панелью 1 с лежаком, угол их поворота зависят от состояния и болевых ощущений больного, а при необходимости стороны вращения могут чередоваться. Смена направления действия продольных сил на позвоночник позволяет избегать накопления усталости в плечах или в ногах и в теле больного в целом. По окончании сеанса лечения, станина 6,рама 3 с основной панелью 1 с лежаком возвращается в исходное горизонтальное состояние,расстегиваются соединительные элементы (на чертеже не показаны) ремней 19, снимается плечевой держатель 17 и раскрывается держатель для ног 7 и больной может покинуть кровать. Отсутствие постоянного места крепления ремней 19,выполненных с возможностью перемещаться вдоль штанг 18 позволяет подбирать их положение на штагах 18 индивидуально для каждого больного, так же как изменение длины ремней 19 возможно в зависимости от индивидуальных особенностей больного. Это также уменьшит типоразмеры кроватей, за счет передвижения ремней 19 и изменения их длины, практически независимо от размеров больного. Применение предлагаемой конструкции кровати для лечения искривления позвоночника (сколиоза) позволит воздействовать на искривленный участок позвоночника растягивающими силами от веса самого больного, меняя направление последних, что снижает длительное односторонне воздействие на искривленный позвоночник. За счет регулирования силы, действующей на искривленный позвоночник путем изменения угла наклона рамы с основной панелью с лежаком, а также изменения положения тела - вверх головой или ногами, уменьшается возможность передозировки усилий на позвоночник. ФОРМУЛА ИЗОБРЕТЕНИЯ Кровать для выравнивания искривления позвоночника, состоящая из основной панели с лежаком и подголовником, смонтированных на раме со стойками с возможностью менять углы наклона относительно ее горизонтальной поперечной оси и в сторону ног и в сторону головы, отличающаяся тем, что основная панель с рамой оснащена станиной, связанной с рамой виброоснованиями, на раме установлен вибратор, станина с рамой с основной панелью с лежаком имеет возможность вращаться относительно своей горизонтальной поперечной оси в обе стороны так, что станина с рамой с основной панелью с лежаком поворачивается от горизонтального положения до вертикального с фиксацией в любом промежуточном положении, к основной панели с лежаком, со стороны подголовника устанавливается съемный плечевой держатель, а с противоположной стороны на основной панели крепится держатель для ног, представляющий собой две разъемные струбцины с гнездами, выложенные мягким материалом, по бокам основной панели с лежаком,параллельно ее продольной оси, смонтированы штанги, к которым крепятся ремни с возможностью менять свою длину и перемещаться вдоль штанг. 3
