Отвально-ковшовый рабочий орган

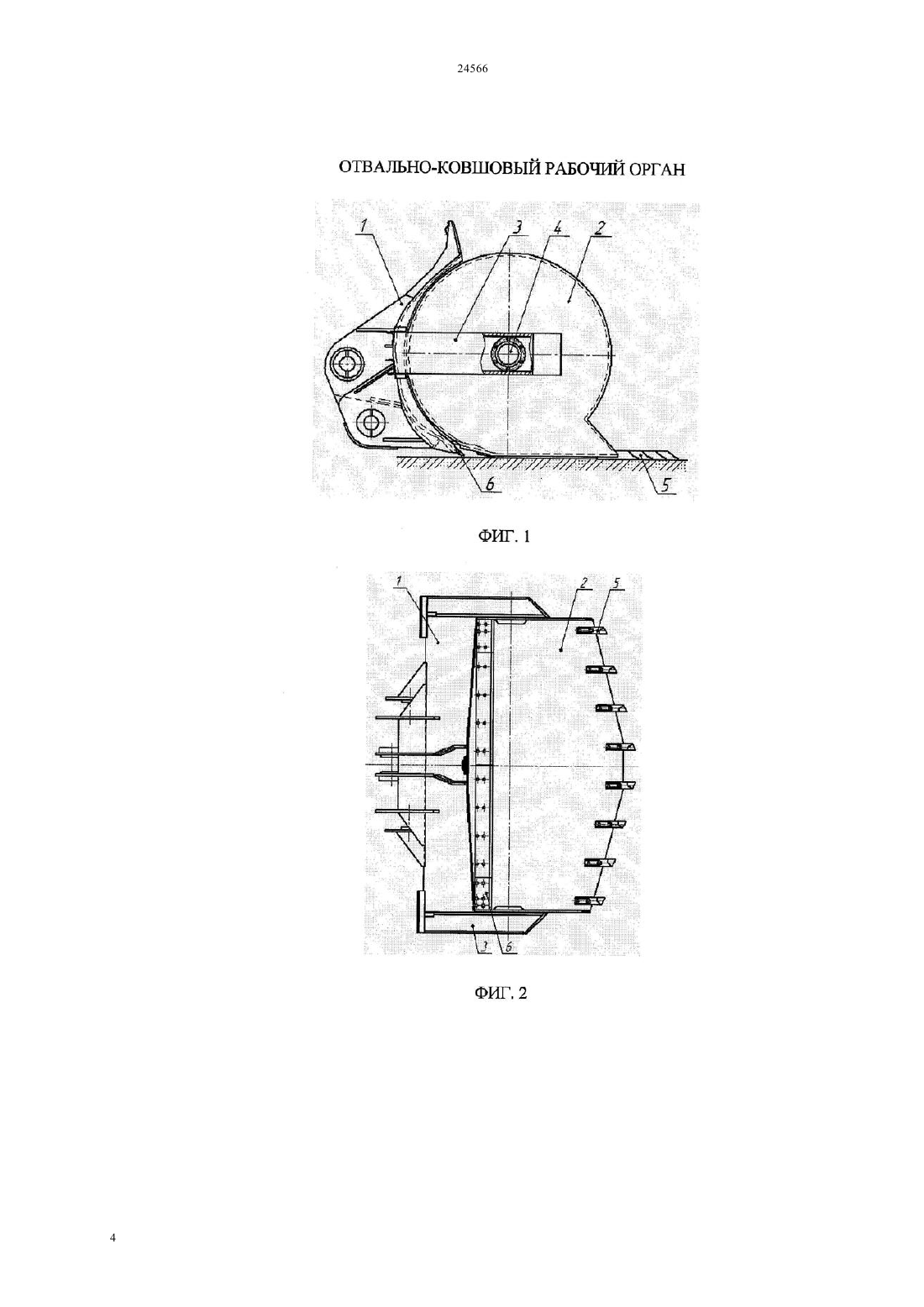

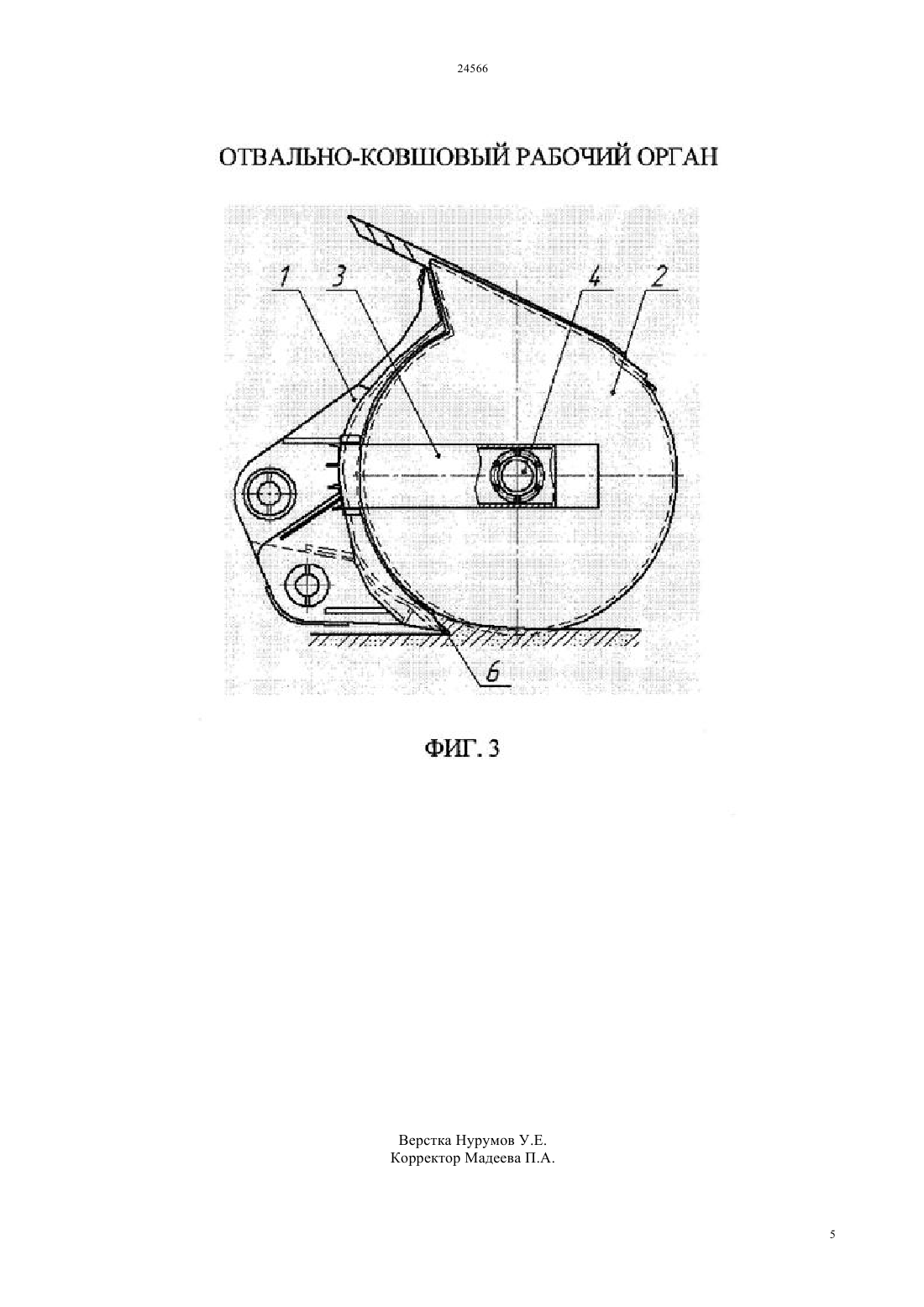

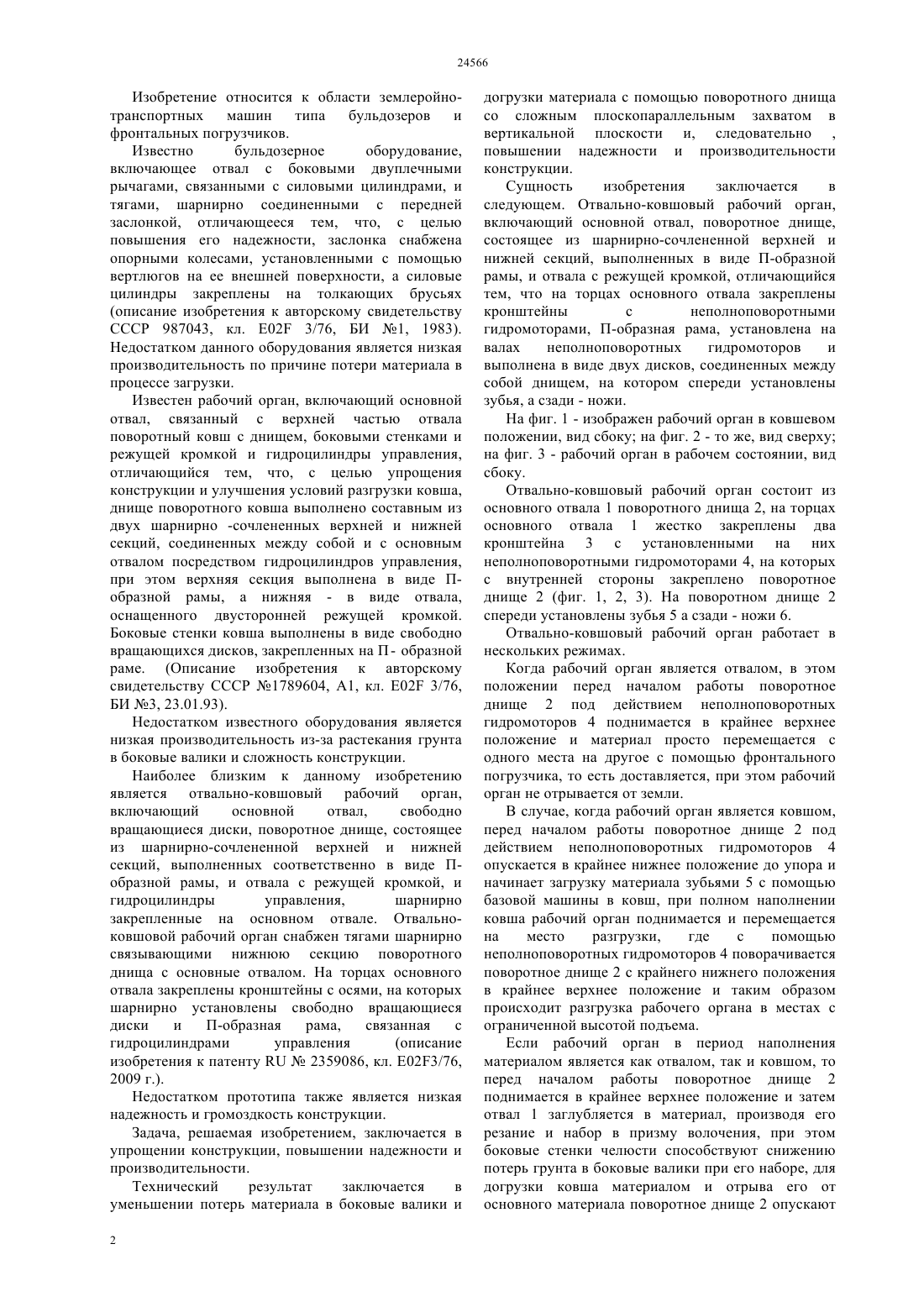

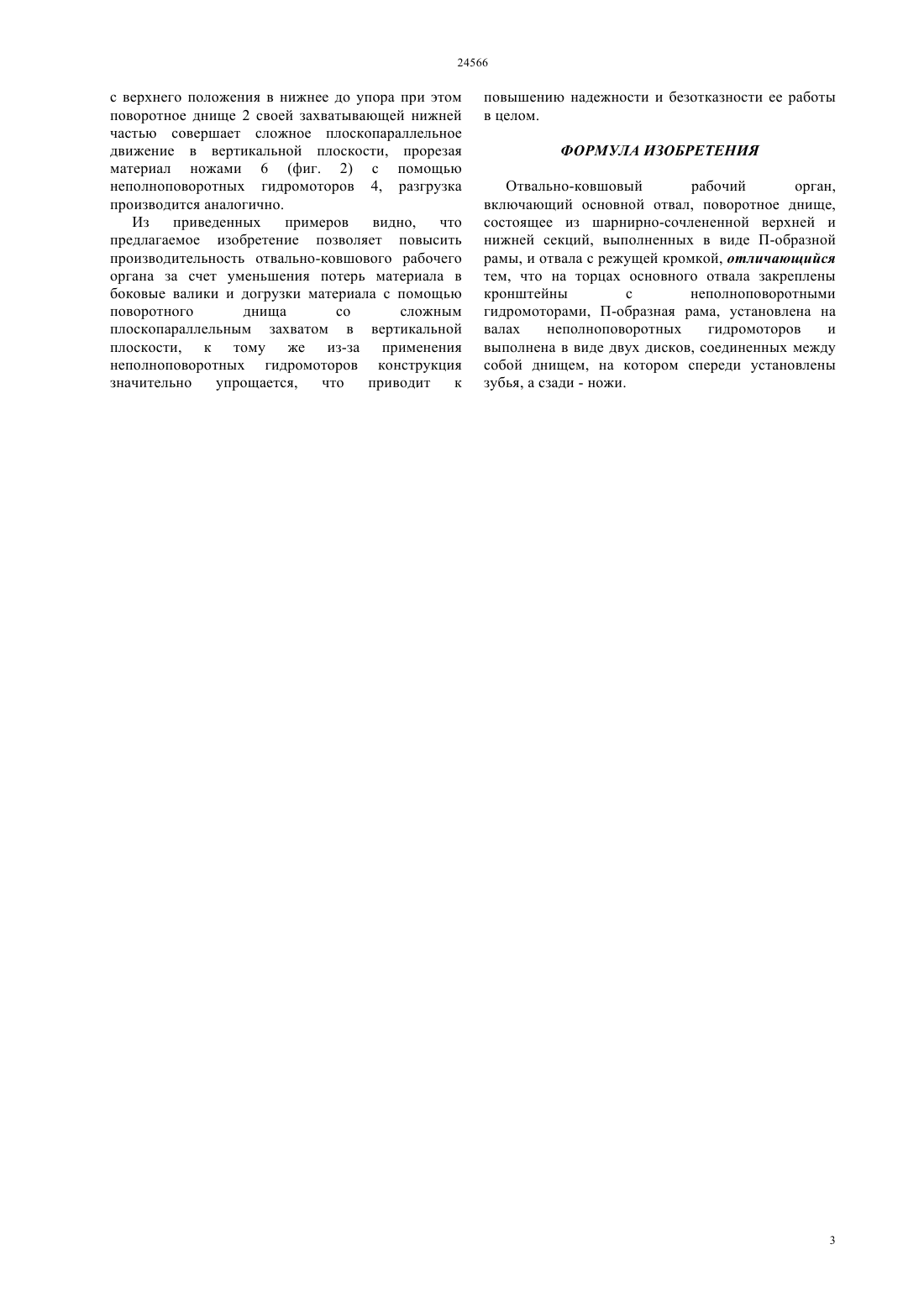

(51) 02 3/76 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производительности. Технический результат заключается в уменьшении потерь материала в боковые валики и догрузки материала с помощью поворотного днища со сложным плоскопараллельным захватом в вертикальной плоскости и, следовательно, повышении надежности и производительности конструкции. Предложен отвально-ковшовый рабочий орган, включающий основной отвал, поворотное днище, состоящее из шарнирно-сочлененной верхней и нижней секций,выполненных в виде П-образной рамы, и отвала с режущей кромкой, отличающийся тем, что на торцах основного отвала закреплены кронштейны с неполноповоротными гидромоторами, П-образная рама, установлена на валах неполноповоротных гидромоторов и выполнена в виде двух дисков,соединенных между собой днищем, на котором спереди установлены зубья, а сзади - ножи.(72) Речицкая Ольга Сергеевна Речицкий Сергей Васильевич Сидоров Денис Васильевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области землеройнотранспортных машин типа бульдозеров и фронтальных погрузчиков. Задача, решаемая изобретением,заключается в упрощении конструкции,повышении надежности и Изобретение относится к области землеройнотранспортных машин типа бульдозеров и фронтальных погрузчиков. Известно бульдозерное оборудование,включающее отвал с боковыми двуплечными рычагами, связанными с силовыми цилиндрами, и тягами, шарнирно соединенными с передней заслонкой, отличающееся тем, что, с целью повышения его надежности, заслонка снабжена опорными колесами, установленными с помощью вертлюгов на ее внешней поверхности, а силовые цилиндры закреплены на толкающих брусьях(описание изобретения к авторскому свидетельству СССР 987043, кл. 02 3/76, БИ 1, 1983). Недостатком данного оборудования является низкая производительность по причине потери материала в процессе загрузки. Известен рабочий орган, включающий основной отвал, связанный с верхней частью отвала поворотный ковш с днищем, боковыми стенками и режущей кромкой и гидроцилиндры управления,отличающийся тем, что, с целью упрощения конструкции и улучшения условий разгрузки ковша,днище поворотного ковша выполнено составным из двух шарнирно -сочлененных верхней и нижней секций, соединенных между собой и с основным отвалом посредством гидроцилиндров управления,при этом верхняя секция выполнена в виде Побразной рамы, а нижняя - в виде отвала,оснащенного двусторонней режущей кромкой. Боковые стенки ковша выполнены в виде свободно вращающихся дисков, закрепленных на П- образной раме. (Описание изобретения к авторскому свидетельству СССР 1789604, А 1, кл. 02 3/76,БИ 3, 23.01.93). Недостатком известного оборудования является низкая производительность из-за растекания грунта в боковые валики и сложность конструкции. Наиболее близким к данному изобретению является отвально-ковшовый рабочий орган,включающий основной отвал,свободно вращающиеся диски, поворотное днище, состоящее из шарнирно-сочлененной верхней и нижней секций, выполненных соответственно в виде Побразной рамы, и отвала с режущей кромкой, и гидроцилиндры управления,шарнирно закрепленные на основном отвале. Отвальноковшовой рабочий орган снабжен тягами шарнирно связывающими нижнюю секцию поворотного днища с основные отвалом. На торцах основного отвала закреплены кронштейны с осями, на которых шарнирно установлены свободно вращающиеся диски и П-образная рама,связанная с гидроцилиндрами управления(описание изобретения к патенту 2359086, кл. 023/76,2009 г.). Недостатком прототипа также является низкая надежность и громоздкость конструкции. Задача, решаемая изобретением, заключается в упрощении конструкции, повышении надежности и производительности. Технический результат заключается в уменьшении потерь материала в боковые валики и 2 догрузки материала с помощью поворотного днища со сложным плоскопараллельным захватом в вертикальной плоскости и, следовательно ,повышении надежности и производительности конструкции. Сущность изобретения заключается в следующем. Отвально-ковшовый рабочий орган,включающий основной отвал, поворотное днище,состоящее из шарнирно-сочлененной верхней и нижней секций, выполненных в виде П-образной рамы, и отвала с режущей кромкой, отличающийся тем, что на торцах основного отвала закреплены кронштейны с неполноповоротными гидромоторами, П-образная рама, установлена на валах неполноповоротных гидромоторов и выполнена в виде двух дисков, соединенных между собой днищем, на котором спереди установлены зубья, а сзади - ножи. На фиг. 1 - изображен рабочий орган в ковшевом положении, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - рабочий орган в рабочем состоянии, вид сбоку. Отвально-ковшовый рабочий орган состоит из основного отвала 1 поворотного днища 2, на торцах основного отвала 1 жестко закреплены два кронштейна 3 с установленными на них неполноповоротными гидромоторами 4, на которых с внутренней стороны закреплено поворотное днище 2 (фиг. 1, 2, 3). На поворотном днище 2 спереди установлены зубья 5 а сзади - ножи 6. Отвально-ковшовый рабочий орган работает в нескольких режимах. Когда рабочий орган является отвалом, в этом положении перед началом работы поворотное днище 2 под действием неполноповоротных гидромоторов 4 поднимается в крайнее верхнее положение и материал просто перемещается с одного места на другое с помощью фронтального погрузчика, то есть доставляется, при этом рабочий орган не отрывается от земли. В случае, когда рабочий орган является ковшом,перед началом работы поворотное днище 2 под действием неполноповоротных гидромоторов 4 опускается в крайнее нижнее положение до упора и начинает загрузку материала зубьями 5 с помощью базовой машины в ковш, при полном наполнении ковша рабочий орган поднимается и перемещается на место разгрузки,где с помощью неполноповоротных гидромоторов 4 поворачивается поворотное днище 2 с крайнего нижнего положения в крайнее верхнее положение и таким образом происходит разгрузка рабочего органа в местах с ограниченной высотой подъема. Если рабочий орган в период наполнения материалом является как отвалом, так и ковшом, то перед началом работы поворотное днище 2 поднимается в крайнее верхнее положение и затем отвал 1 заглубляется в материал, производя его резание и набор в призму волочения, при этом боковые стенки челюсти способствуют снижению потерь грунта в боковые валики при его наборе, для догрузки ковша материалом и отрыва его от основного материала поворотное днище 2 опускают с верхнего положения в нижнее до упора при этом поворотное днище 2 своей захватывающей нижней частью совершает сложное плоскопараллельное движение в вертикальной плоскости, прорезая материал ножами 6 (фиг. 2) с помощью неполноповоротных гидромоторов 4, разгрузка производится аналогично. Из приведенных примеров видно,что предлагаемое изобретение позволяет повысить производительность отвально-ковшового рабочего органа за счет уменьшения потерь материала в боковые валики и догрузки материала с помощью поворотного днища со сложным плоскопараллельным захватом в вертикальной плоскости, к тому же из-за применения неполноповоротных гидромоторов конструкция значительно упрощается,что приводит к повышению надежности и безотказности ее работы в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Отвально-ковшовый рабочий орган,включающий основной отвал, поворотное днище,состоящее из шарнирно-сочлененной верхней и нижней секций, выполненных в виде П-образной рамы, и отвала с режущей кромкой, отличающийся тем, что на торцах основного отвала закреплены кронштейны с неполноповоротными гидромоторами, П-образная рама, установлена на валах неполноповоротных гидромоторов и выполнена в виде двух дисков, соединенных между собой днищем, на котором спереди установлены зубья, а сзади - ножи.
