Затвор обратный с гидротормозом

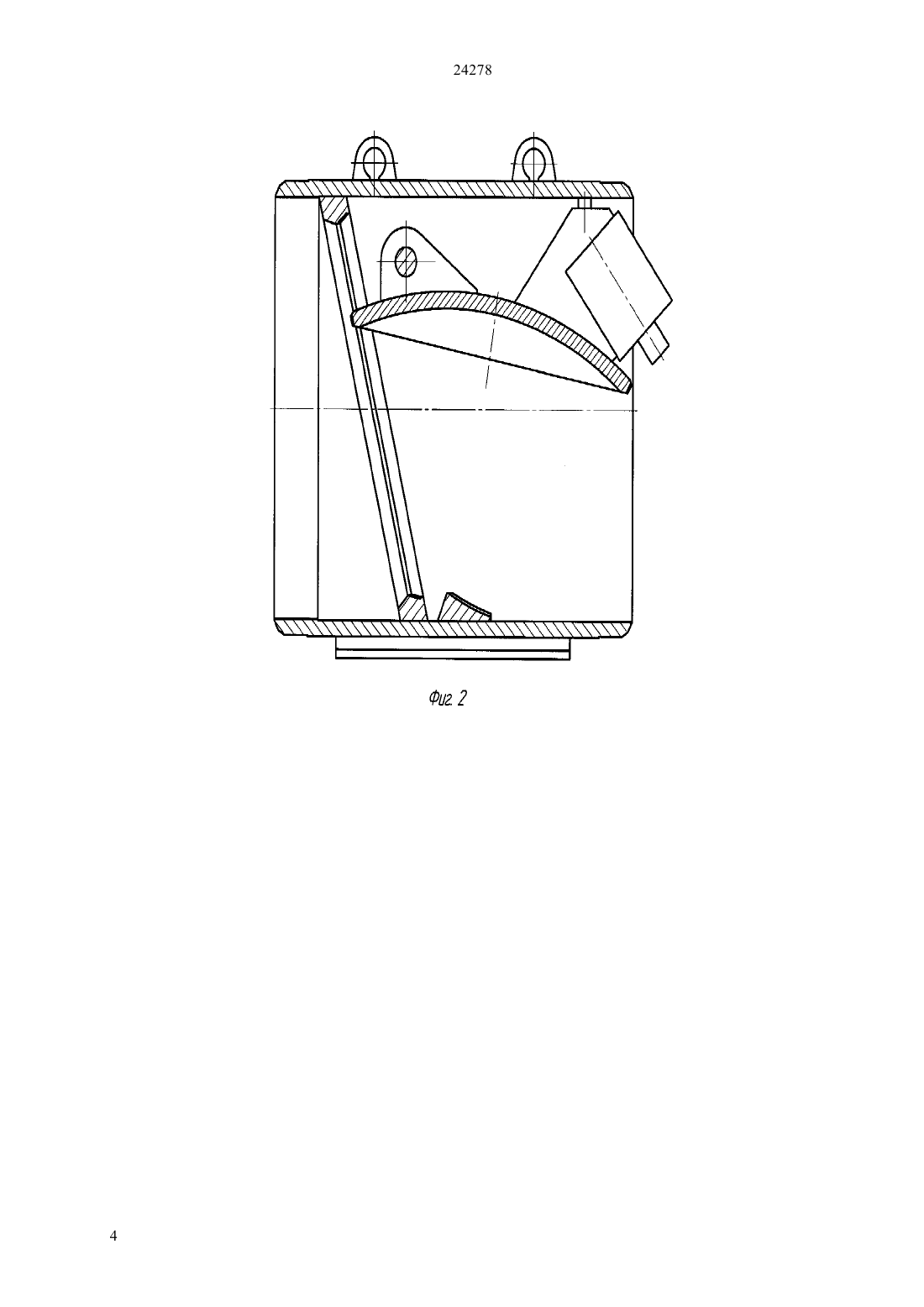

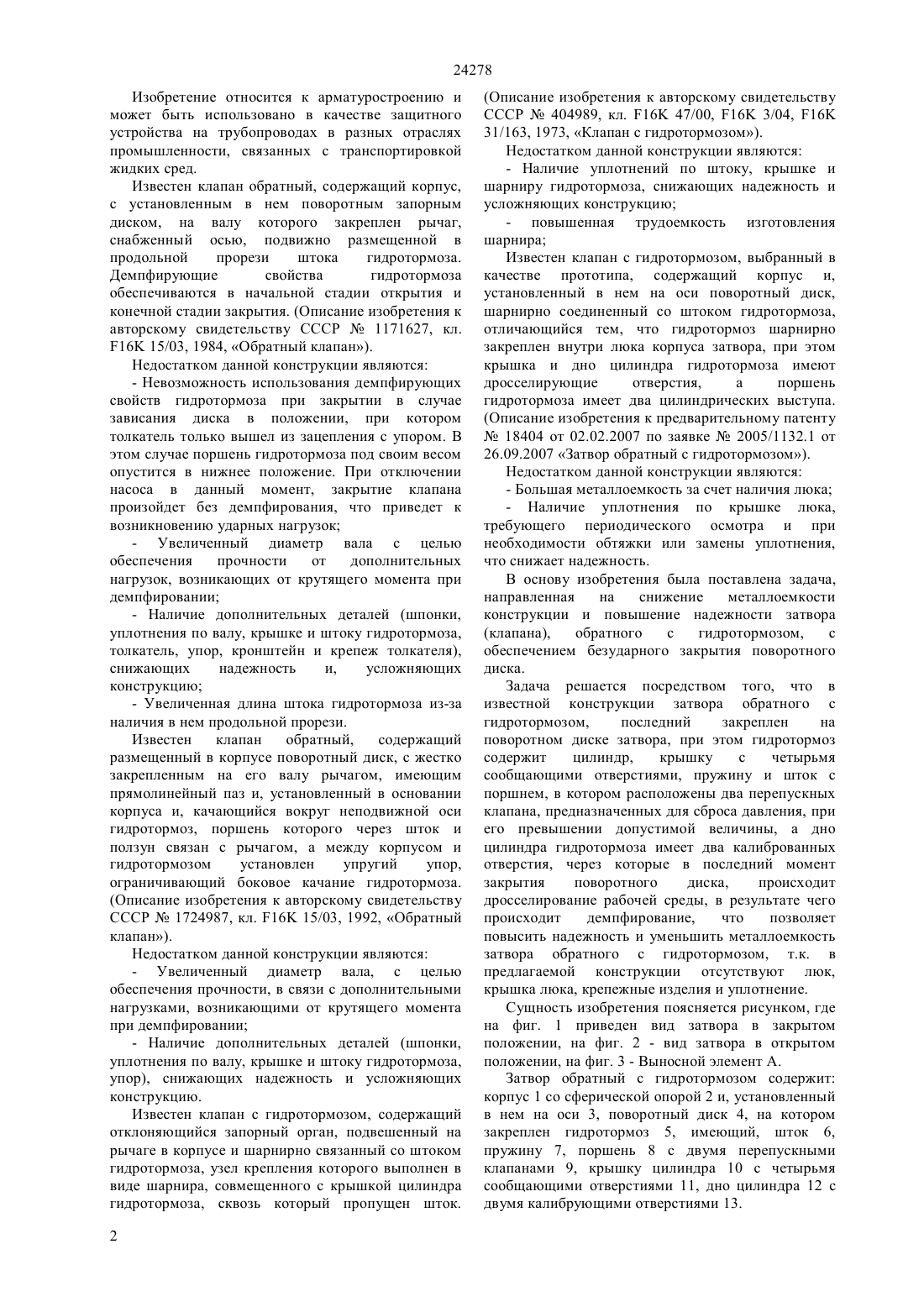

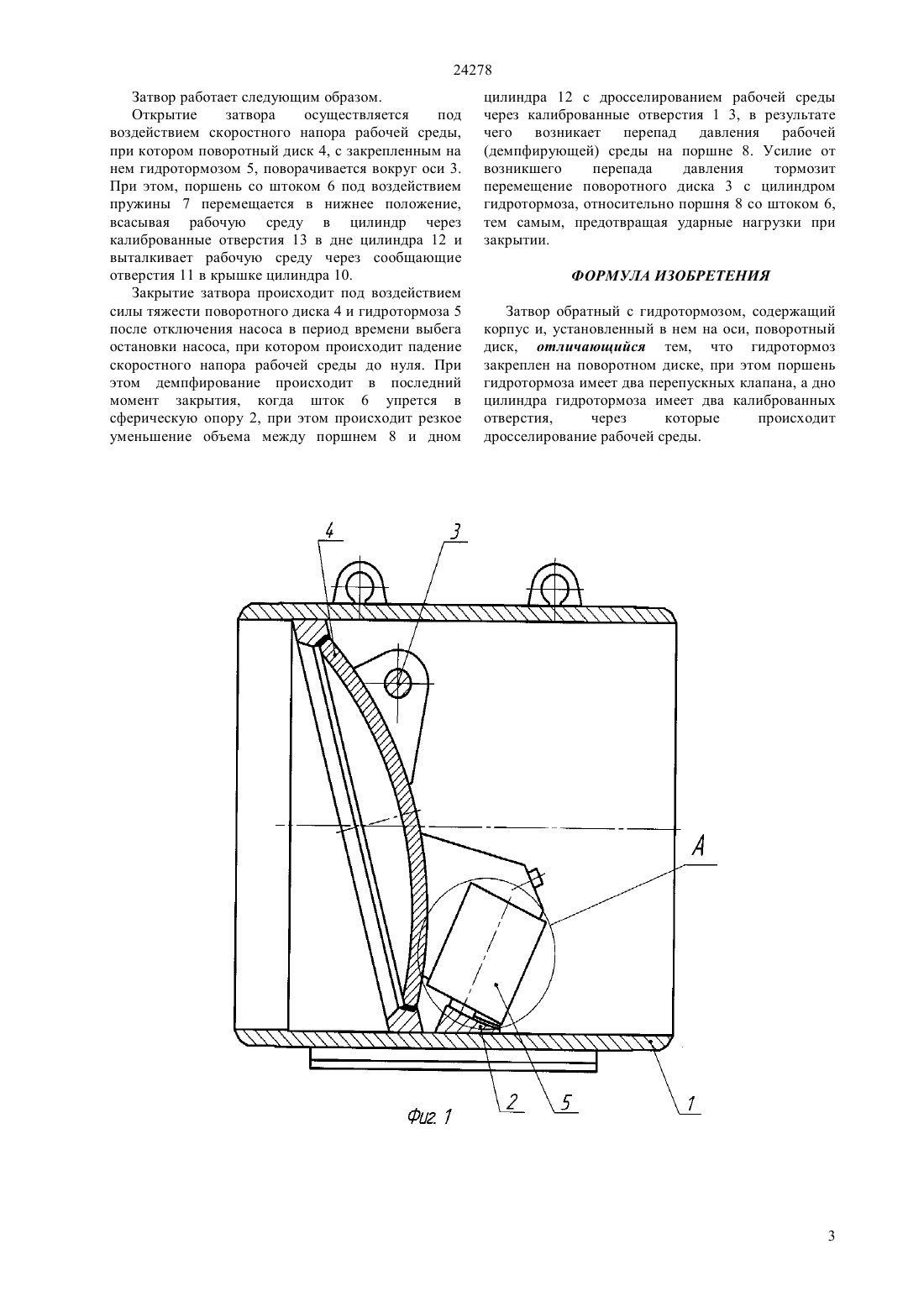

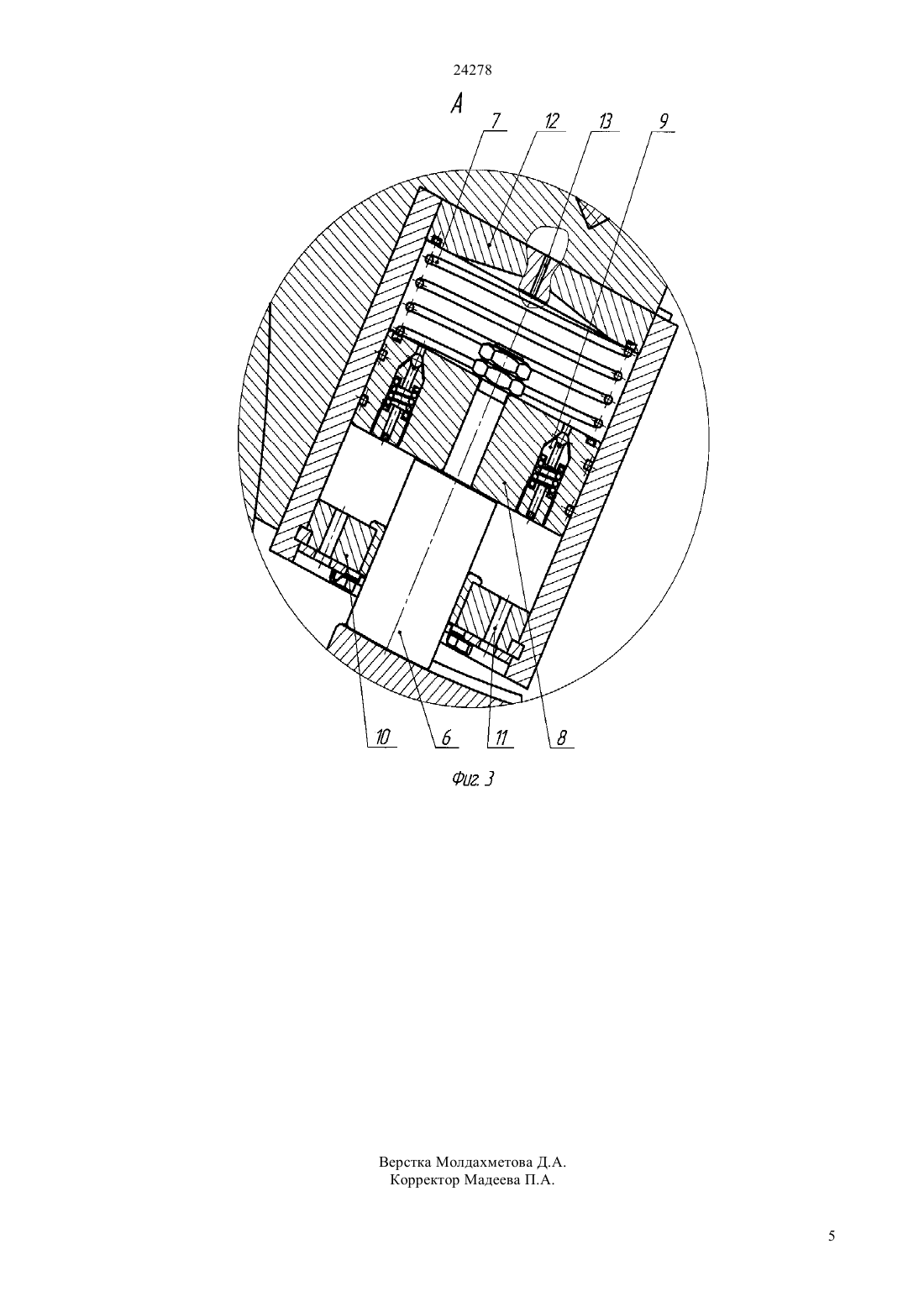

(51) 16 15/03 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ затвора обратного. Затвор обратный с гидротормозом содержит корпус со сферической опорой и установленный в нем на оси, поворотный диск, на котором закреплен гидротормоз, имеющий шток, пружину, поршень с двумя перепускными клапанами, крышку цилиндра с четырьмя сообщающими отверстиями, дно цилиндра с двумя калибрующими отверстиями,через которые в последний момент закрытия поворотного диска, происходит дросселирование рабочей среды, в результате чего происходит демпфирование. Технический результат снижение металлоемкости и повышение надежности затвора обратного.(72) Пак Владимир Павлович Новожилов Григорий Геннадиевич Шандараев Сергей Львович Митяев Александр Кимович(56) Предварительный патент РК 18404, 2007(57) Относится к арматуростроению и может быть использовано в качестве защитного устройства на трубопроводах в разных отраслях промышленности,связанных с транспортировкой жидких сред. Задача снижение металлоемкости и повышение надежности 24278 Изобретение относится к арматуростроению и может быть использовано в качестве защитного устройства на трубопроводах в разных отраслях промышленности, связанных с транспортировкой жидких сред. Известен клапан обратный, содержащий корпус,с установленным в нем поворотным запорным диском, на валу которого закреплен рычаг,снабженный осью, подвижно размещенной в продольной прорези штока гидротормоза. Демпфирующие свойства гидротормоза обеспечиваются в начальной стадии открытия и конечной стадии закрытия. (Описание изобретения к авторскому свидетельству СССР 1171627, кл. 16 15/03, 1984, Обратный клапан). Недостатком данной конструкции являются- Невозможность использования демпфирующих свойств гидротормоза при закрытии в случае зависания диска в положении, при котором толкатель только вышел из зацепления с упором. В этом случае поршень гидротормоза под своим весом опустится в нижнее положение. При отключении насоса в данный момент, закрытие клапана произойдет без демпфирования, что приведет к возникновению ударных нагрузок- Увеличенный диаметр вала с целью обеспечения прочности от дополнительных нагрузок, возникающих от крутящего момента при демпфировании- Наличие дополнительных деталей (шпонки,уплотнения по валу, крышке и штоку гидротормоза,толкатель, упор, кронштейн и крепеж толкателя),снижающих надежность и,усложняющих конструкцию- Увеличенная длина штока гидротормоза из-за наличия в нем продольной прорези. Известен клапан обратный,содержащий размещенный в корпусе поворотный диск, с жестко закрепленным на его валу рычагом, имеющим прямолинейный паз и, установленный в основании корпуса и, качающийся вокруг неподвижной оси гидротормоз, поршень которого через шток и ползун связан с рычагом, а между корпусом и гидротормозом установлен упругий упор,ограничивающий боковое качание гидротормоза.(Описание изобретения к авторскому свидетельству СССР 1724987, кл. 16 15/03, 1992, Обратный клапан). Недостатком данной конструкции являются- Увеличенный диаметр вала, с целью обеспечения прочности, в связи с дополнительными нагрузками, возникающими от крутящего момента при демпфировании- Наличие дополнительных деталей (шпонки,уплотнения по валу, крышке и штоку гидротормоза,упор), снижающих надежность и усложняющих конструкцию. Известен клапан с гидротормозом, содержащий отклоняющийся запорный орган, подвешенный на рычаге в корпусе и шарнирно связанный со штоком гидротормоза, узел крепления которого выполнен в виде шарнира, совмещенного с крышкой цилиндра гидротормоза, сквозь который пропущен шток. 2(Описание изобретения к авторскому свидетельству СССР 404989, кл. 16 47/00, 16 3/04, 16 31/163, 1973, Клапан с гидротормозом). Недостатком данной конструкции являются- Наличие уплотнений по штоку, крышке и шарниру гидротормоза, снижающих надежность и усложняющих конструкцию- повышенная трудоемкость изготовления шарнира Известен клапан с гидротормозом, выбранный в качестве прототипа, содержащий корпус и,установленный в нем на оси поворотный диск,шарнирно соединенный со штоком гидротормоза,отличающийся тем, что гидротормоз шарнирно закреплен внутри люка корпуса затвора, при этом крышка и дно цилиндра гидротормоза имеют дросселирующие отверстия,а поршень гидротормоза имеет два цилиндрических выступа.(Описание изобретения к предварительному патенту 18404 от 02.02.2007 по заявке 2005/1132.1 от 26.09.2007 Затвор обратный с гидротормозом). Недостатком данной конструкции являются- Большая металлоемкость за счет наличия люка- Наличие уплотнения по крышке люка,требующего периодического осмотра и при необходимости обтяжки или замены уплотнения,что снижает надежность. В основу изобретения была поставлена задача,направленная на снижение металлоемкости конструкции и повышение надежности затвора(клапана),обратного с гидротормозом,с обеспечением безударного закрытия поворотного диска. Задача решается посредством того, что в известной конструкции затвора обратного с гидротормозом,последний закреплен на поворотном диске затвора, при этом гидротормоз содержит цилиндр,крышку с четырьмя сообщающими отверстиями, пружину и шток с поршнем, в котором расположены два перепускных клапана, предназначенных для сброса давления, при его превышении допустимой величины, а дно цилиндра гидротормоза имеет два калиброванных отверстия, через которые в последний момент закрытия поворотного диска,происходит дросселирование рабочей среды, в результате чего происходит демпфирование,что позволяет повысить надежность и уменьшить металлоемкость затвора обратного с гидротормозом, т.к. в предлагаемой конструкции отсутствуют люк,крышка люка, крепежные изделия и уплотнение. Сущность изобретения поясняется рисунком, где на фиг. 1 приведен вид затвора в закрытом положении, на фиг. 2 - вид затвора в открытом положении, на фиг. 3 - Выносной элемент А. Затвор обратный с гидротормозом содержит корпус 1 со сферической опорой 2 и, установленный в нем на оси 3, поворотный диск 4, на котором закреплен гидротормоз 5, имеющий, шток 6,пружину 7, поршень 8 с двумя перепускными клапанами 9, крышку цилиндра 10 с четырьмя сообщающими отверстиями 11, дно цилиндра 12 с двумя калибрующими отверстиями 13. 24278 Затвор работает следующим образом. Открытие затвора осуществляется под воздействием скоростного напора рабочей среды,при котором поворотный диск 4, с закрепленным на нем гидротормозом 5, поворачивается вокруг оси 3. При этом, поршень со штоком 6 под воздействием пружины 7 перемещается в нижнее положение,всасывая рабочую среду в цилиндр через калиброванные отверстия 13 в дне цилиндра 12 и выталкивает рабочую среду через сообщающие отверстия 11 в крышке цилиндра 10. Закрытие затвора происходит под воздействием силы тяжести поворотного диска 4 и гидротормоза 5 после отключения насоса в период времени выбега остановки насоса, при котором происходит падение скоростного напора рабочей среды до нуля. При этом демпфирование происходит в последний момент закрытия, когда шток 6 упрется в сферическую опору 2, при этом происходит резкое уменьшение объема между поршнем 8 и дном цилиндра 12 с дросселированием рабочей среды через калиброванные отверстия 1 3, в результате чего возникает перепад давления рабочей(демпфирующей) среды на поршне 8. Усилие от возникшего перепада давления тормозит перемещение поворотного диска 3 с цилиндром гидротормоза, относительно поршня 8 со штоком 6,тем самым, предотвращая ударные нагрузки при закрытии. ФОРМУЛА ИЗОБРЕТЕНИЯ Затвор обратный с гидротормозом, содержащий корпус и, установленный в нем на оси, поворотный диск, отличающийся тем, что гидротормоз закреплен на поворотном диске, при этом поршень гидротормоза имеет два перепускных клапана, а дно цилиндра гидротормоза имеет два калиброванных отверстия,через которые происходит дросселирование рабочей среды.
