Отопительный прибор для ванной комнаты

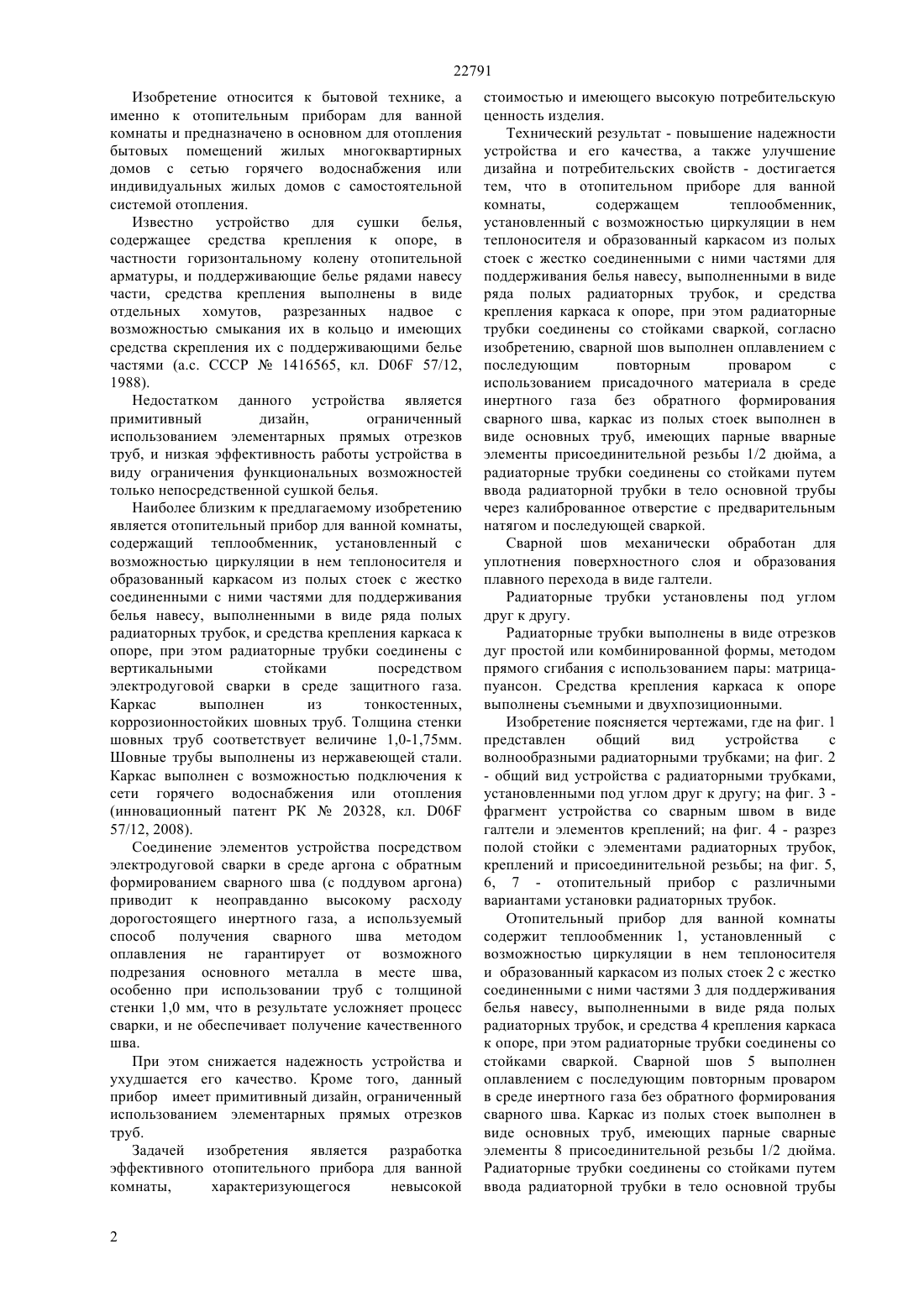

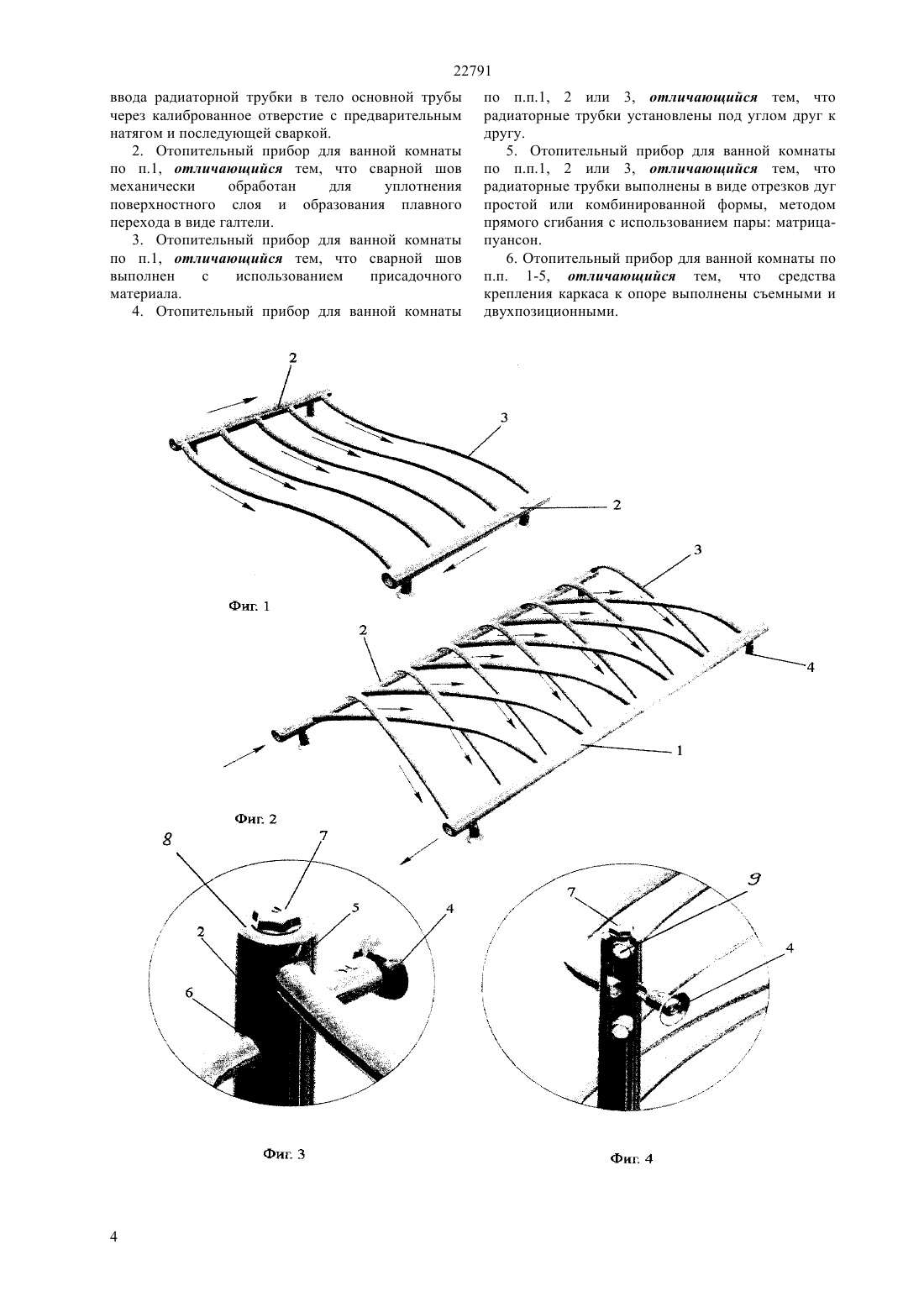

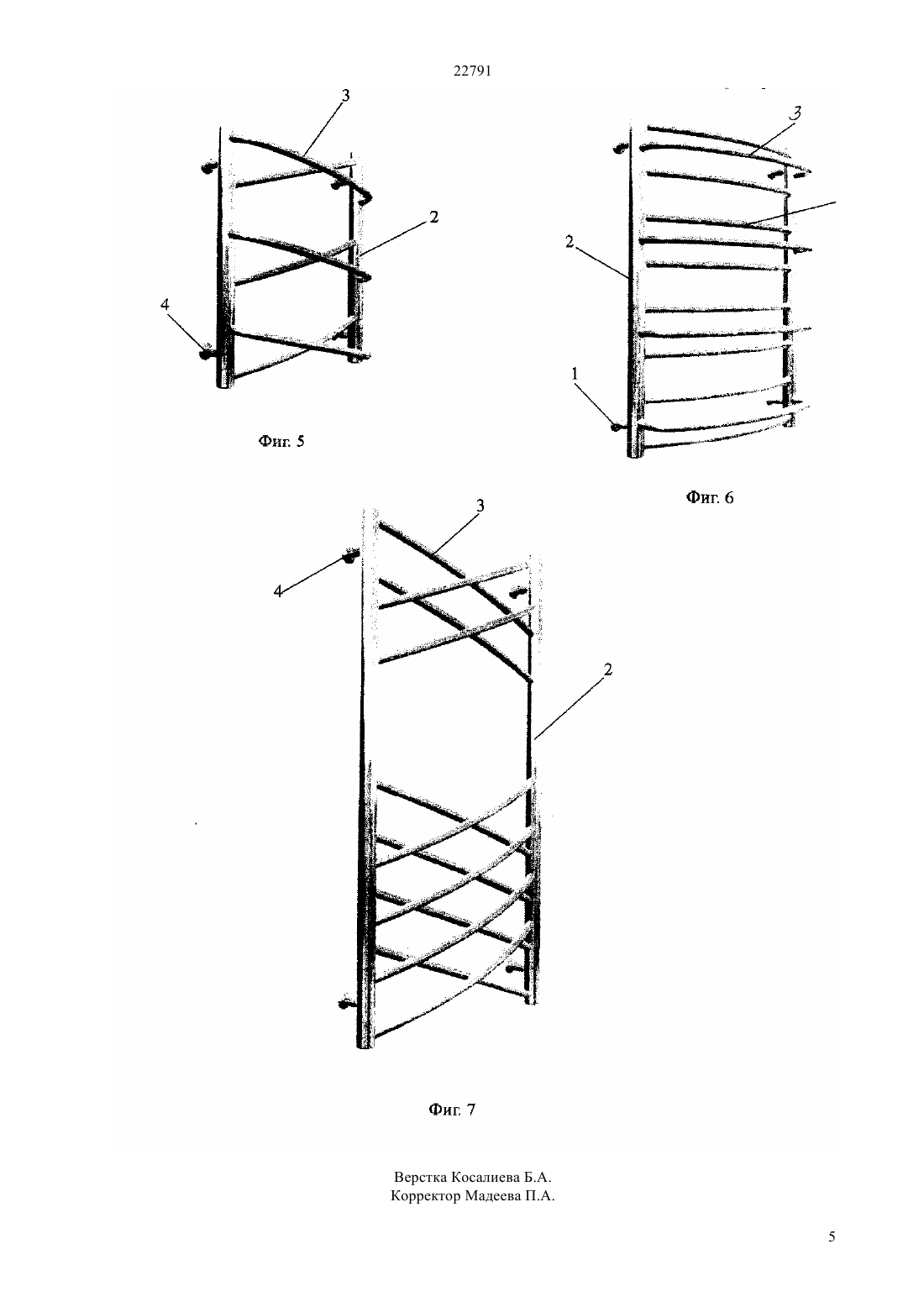

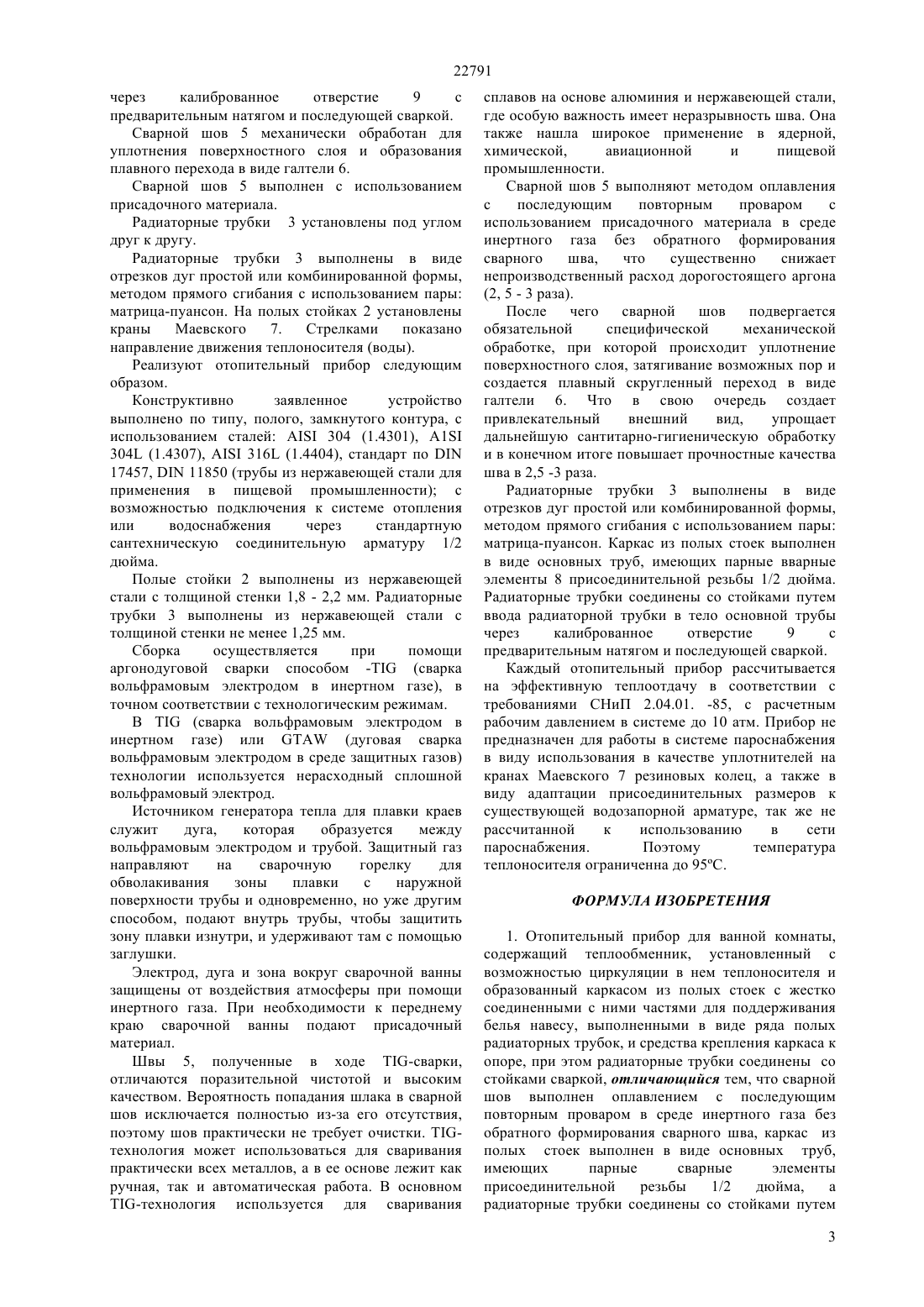

(51) 06 57/00 (2009.01) 06 57/12 (2009.01) 06 58/16 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поддерживания белья навесу, выполненными в виде ряда полых радиаторных трубок, и средства крепления каркаса к опоре, при этом радиаторные трубки соединены со стойками сваркой, согласно изобретению, сварной шов выполнен оплавлением с последующим повторным проваром с использованием присадочного материала в среде инертного газа без обратного формирования сварного шва, каркас из полых стоек выполнен в виде основных труб, имеющих парные вварные элементы присоединительной резьбы 1/2 дюйма, а радиаторные трубки соединены со стойками путем ввода радиаторной трубки в тело основной трубы через калиброванное отверстие с предварительным натягом и последующей сваркой. Сварной шов механически обработан для уплотнения поверхностного слоя и образования плавного перехода в виде галтели. Радиаторные трубки установлены под углом друг к другу. Радиаторные трубки выполнены в виде отрезков дуг простой или комбинированной формы, методом прямого сгибания с использованием пары матрицапуансон. Средства крепления каркаса к опоре выполнены съемными и двухпозиционными.(72) Фомин Дмитрий Яковлевич Фомин Андрей Дмитреевич(56) Инновационный патент РК 20328, кл. 06 57/12, 06 58/16, 17.11.2008(54) ОТОПИТЕЛЬНЫЙ ПРИБОР ДЛЯ ВАННОЙ КОМНАТЫ(57) Изобретение относится к бытовой технике, а именно к отопительным приборам для ванной комнаты и предназначено в основном для отопления бытовых помещений жилых многоквартирных домов с сетью горячего водоснабжения или индивидуальных жилых домов с самостоятельной системой отопления. Технический результат - повышение надежности устройства и его качества, а также улучшение дизайна и потребительских свойств - достигается тем, что в отопительном приборе для ванной комнаты,содержащем теплообменник,установленный с возможностью циркуляции в нем теплоносителя и образованный каркасом из полых стоек с жестко соединенными с ними частями для 22791 Изобретение относится к бытовой технике, а именно к отопительным приборам для ванной комнаты и предназначено в основном для отопления бытовых помещений жилых многоквартирных домов с сетью горячего водоснабжения или индивидуальных жилых домов с самостоятельной системой отопления. Известно устройство для сушки белья,содержащее средства крепления к опоре, в частности горизонтальному колену отопительной арматуры, и поддерживающие белье рядами навесу части, средства крепления выполнены в виде отдельных хомутов, разрезанных надвое с возможностью смыкания их в кольцо и имеющих средства скрепления их с поддерживающими белье частями (а.с. СССР 1416565, кл. 06 57/12,1988). Недостатком данного устройства является примитивный дизайн,ограниченный использованием элементарных прямых отрезков труб, и низкая эффективность работы устройства в виду ограничения функциональных возможностей только непосредственной сушкой белья. Наиболее близким к предлагаемому изобретению является отопительный прибор для ванной комнаты,содержащий теплообменник, установленный с возможностью циркуляции в нем теплоносителя и образованный каркасом из полых стоек с жестко соединенными с ними частями для поддерживания белья навесу, выполненными в виде ряда полых радиаторных трубок, и средства крепления каркаса к опоре, при этом радиаторные трубки соединены с вертикальными стойками посредством электродуговой сварки в среде защитного газа. Каркас выполнен из тонкостенных,коррозионностойких шовных труб. Толщина стенки шовных труб соответствует величине 1,0-1,75 мм. Шовные трубы выполнены из нержавеющей стали. Каркас выполнен с возможностью подключения к сети горячего водоснабжения или отопления(инновационный патент РК 20328, кл. 06 57/12, 2008). Соединение элементов устройства посредством электродуговой сварки в среде аргона с обратным формированием сварного шва (с поддувом аргона) приводит к неоправданно высокому расходу дорогостоящего инертного газа, а используемый способ получения сварного шва методом оплавления не гарантирует от возможного подрезания основного металла в месте шва,особенно при использовании труб с толщиной стенки 1,0 мм, что в результате усложняет процесс сварки, и не обеспечивает получение качественного шва. При этом снижается надежность устройства и ухудшается его качество. Кроме того, данный прибор имеет примитивный дизайн, ограниченный использованием элементарных прямых отрезков труб. Задачей изобретения является разработка эффективного отопительного прибора для ванной комнаты,характеризующегося невысокой 2 стоимостью и имеющего высокую потребительскую ценность изделия. Технический результат - повышение надежности устройства и его качества, а также улучшение дизайна и потребительских свойств - достигается тем, что в отопительном приборе для ванной комнаты,содержащем теплообменник,установленный с возможностью циркуляции в нем теплоносителя и образованный каркасом из полых стоек с жестко соединенными с ними частями для поддерживания белья навесу, выполненными в виде ряда полых радиаторных трубок, и средства крепления каркаса к опоре, при этом радиаторные трубки соединены со стойками сваркой, согласно изобретению, сварной шов выполнен оплавлением с последующим повторным проваром с использованием присадочного материала в среде инертного газа без обратного формирования сварного шва, каркас из полых стоек выполнен в виде основных труб, имеющих парные вварные элементы присоединительной резьбы 1/2 дюйма, а радиаторные трубки соединены со стойками путем ввода радиаторной трубки в тело основной трубы через калиброванное отверстие с предварительным натягом и последующей сваркой. Сварной шов механически обработан для уплотнения поверхностного слоя и образования плавного перехода в виде галтели. Радиаторные трубки установлены под углом друг к другу. Радиаторные трубки выполнены в виде отрезков дуг простой или комбинированной формы, методом прямого сгибания с использованием пары матрицапуансон. Средства крепления каркаса к опоре выполнены съемными и двухпозиционными. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид устройства с волнообразными радиаторными трубками на фиг. 2- общий вид устройства с радиаторными трубками,установленными под углом друг к другу на фиг. 3 фрагмент устройства со сварным швом в виде галтели и элементов креплений на фиг. 4 - разрез полой стойки с элементами радиаторных трубок,креплений и присоединительной резьбы на фиг. 5,6, 7 - отопительный прибор с различными вариантами установки радиаторных трубок. Отопительный прибор для ванной комнаты содержит теплообменник 1, установленный с возможностью циркуляции в нем теплоносителя и образованный каркасом из полых стоек 2 с жестко соединенными с ними частями 3 для поддерживания белья навесу, выполненными в виде ряда полых радиаторных трубок, и средства 4 крепления каркаса к опоре, при этом радиаторные трубки соединены со стойками сваркой. Сварной шов 5 выполнен оплавлением с последующим повторным проваром в среде инертного газа без обратного формирования сварного шва. Каркас из полых стоек выполнен в виде основных труб, имеющих парные сварные элементы 8 присоединительной резьбы 1/2 дюйма. Радиаторные трубки соединены со стойками путем ввода радиаторной трубки в тело основной трубы 22791 через калиброванное отверстие 9 с предварительным натягом и последующей сваркой. Сварной шов 5 механически обработан для уплотнения поверхностного слоя и образования плавного перехода в виде галтели 6. Сварной шов 5 выполнен с использованием присадочного материала. Радиаторные трубки 3 установлены под углом друг к другу. Радиаторные трубки 3 выполнены в виде отрезков дуг простой или комбинированной формы,методом прямого сгибания с использованием пары матрица-пуансон. На полых стойках 2 установлены краны Маевского 7. Стрелками показано направление движения теплоносителя (воды). Реализуют отопительный прибор следующим образом. Конструктивно заявленное устройство выполнено по типу, полого, замкнутого контура, с использованием сталей 304 (1.4301), 1 304 (1.4307),316 (1.4404), стандарт по 17457,11850 (трубы из нержавеющей стали для применения в пищевой промышленности) с возможностью подключения к системе отопления или водоснабжения через стандартную сантехническую соединительную арматуру 1/2 дюйма. Полые стойки 2 выполнены из нержавеющей стали с толщиной стенки 1,8 - 2,2 мм. Радиаторные трубки 3 выполнены из нержавеющей стали с толщиной стенки не менее 1,25 мм. Сборка осуществляется при помощи аргонодуговой сварки способом - (сварка вольфрамовым электродом в инертном газе), в точном соответствии с технологическим режимам. В(сварка вольфрамовым электродом в инертном газе) или(дуговая сварка вольфрамовым электродом в среде защитных газов) технологии используется нерасходный сплошной вольфрамовый электрод. Источником генератора тепла для плавки краев служит дуга,которая образуется между вольфрамовым электродом и трубой. Защитный газ направляют на сварочную горелку для обволакивания зоны плавки с наружной поверхности трубы и одновременно, но уже другим способом, подают внутрь трубы, чтобы защитить зону плавки изнутри, и удерживают там с помощью заглушки. Электрод, дуга и зона вокруг сварочной ванны защищены от воздействия атмосферы при помощи инертного газа. При необходимости к переднему краю сварочной ванны подают присадочный материал. Швы 5, полученные в ходе -сварки,отличаются поразительной чистотой и высоким качеством. Вероятность попадания шлака в сварной шов исключается полностью из-за его отсутствия,поэтому шов практически не требует очистки. технология может использоваться для сваривания практически всех металлов, а в ее основе лежит как ручная, так и автоматическая работа. В основном сплавов на основе алюминия и нержавеющей стали,где особую важность имеет неразрывность шва. Она также нашла широкое применение в ядерной,химической,авиационной и пищевой промышленности. Сварной шов 5 выполняют методом оплавления с последующим повторным проваром с использованием присадочного материала в среде инертного газа без обратного формирования сварного шва,что существенно снижает непроизводственный расход дорогостоящего аргона(2, 5 - 3 раза). После чего сварной шов подвергается обязательной специфической механической обработке, при которой происходит уплотнение поверхностного слоя, затягивание возможных пор и создается плавный скругленный переход в виде галтели 6. Что в свою очередь создает привлекательный внешний вид,упрощает дальнейшую сантитарно-гигиеническую обработку и в конечном итоге повышает прочностные качества шва в 2,5 -3 раза. Радиаторные трубки 3 выполнены в виде отрезков дуг простой или комбинированной формы,методом прямого сгибания с использованием пары матрица-пуансон. Каркас из полых стоек выполнен в виде основных труб, имеющих парные вварные элементы 8 присоединительной резьбы 1/2 дюйма. Радиаторные трубки соединены со стойками путем ввода радиаторной трубки в тело основной трубы через калиброванное отверстие 9 с предварительным натягом и последующей сваркой. Каждый отопительный прибор рассчитывается на эффективную теплоотдачу в соответствии с требованиями СНиП 2.04.01. -85, с расчетным рабочим давлением в системе до 10 атм. Прибор не предназначен для работы в системе пароснабжения в виду использования в качестве уплотнителей на кранах Маевского 7 резиновых колец, а также в виду адаптации присоединительных размеров к существующей водозапорной арматуре, так же не рассчитанной к использованию в сети пароснабжения. Поэтому температура теплоносителя ограниченна до 95 С. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отопительный прибор для ванной комнаты,содержащий теплообменник, установленный с возможностью циркуляции в нем теплоносителя и образованный каркасом из полых стоек с жестко соединенными с ними частями для поддерживания белья навесу, выполненными в виде ряда полых радиаторных трубок, и средства крепления каркаса к опоре, при этом радиаторные трубки соединены со стойками сваркой, отличающийся тем, что сварной шов выполнен оплавлением с последующим повторным проваром в среде инертного газа без обратного формирования сварного шва, каркас из полых стоек выполнен в виде основных труб,имеющих парные сварные элементы присоединительной резьбы 1/2 дюйма,а радиаторные трубки соединены со стойками путем 3 22791 ввода радиаторной трубки в тело основной трубы через калиброванное отверстие с предварительным натягом и последующей сваркой. 2. Отопительный прибор для ванной комнаты по п.1, отличающийся тем, что сварной шов механически обработан для уплотнения поверхностного слоя и образования плавного перехода в виде галтели. 3. Отопительный прибор для ванной комнаты по п.1, отличающийся тем, что сварной шов выполнен с использованием присадочного материала. 4. Отопительный прибор для ванной комнаты по п.п.1, 2 или 3, отличающийся тем, что радиаторные трубки установлены под углом друг к другу. 5. Отопительный прибор для ванной комнаты по п.п.1, 2 или 3, отличающийся тем, что радиаторные трубки выполнены в виде отрезков дуг простой или комбинированной формы, методом прямого сгибания с использованием пары матрицапуансон. 6. Отопительный прибор для ванной комнаты по п.п. 1-5, отличающийся тем, что средства крепления каркаса к опоре выполнены съемными и двухпозиционными.
