Батарейная система

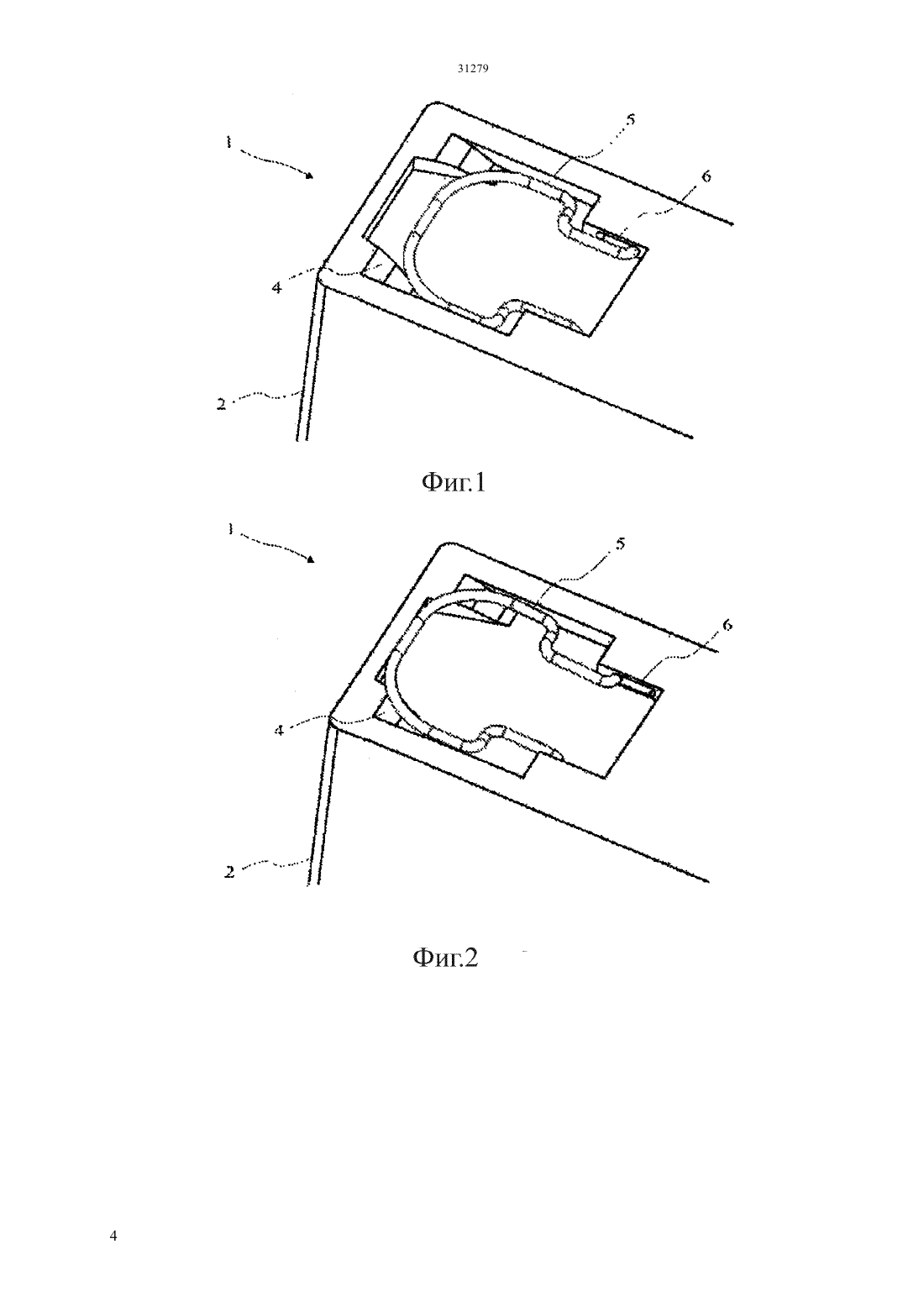

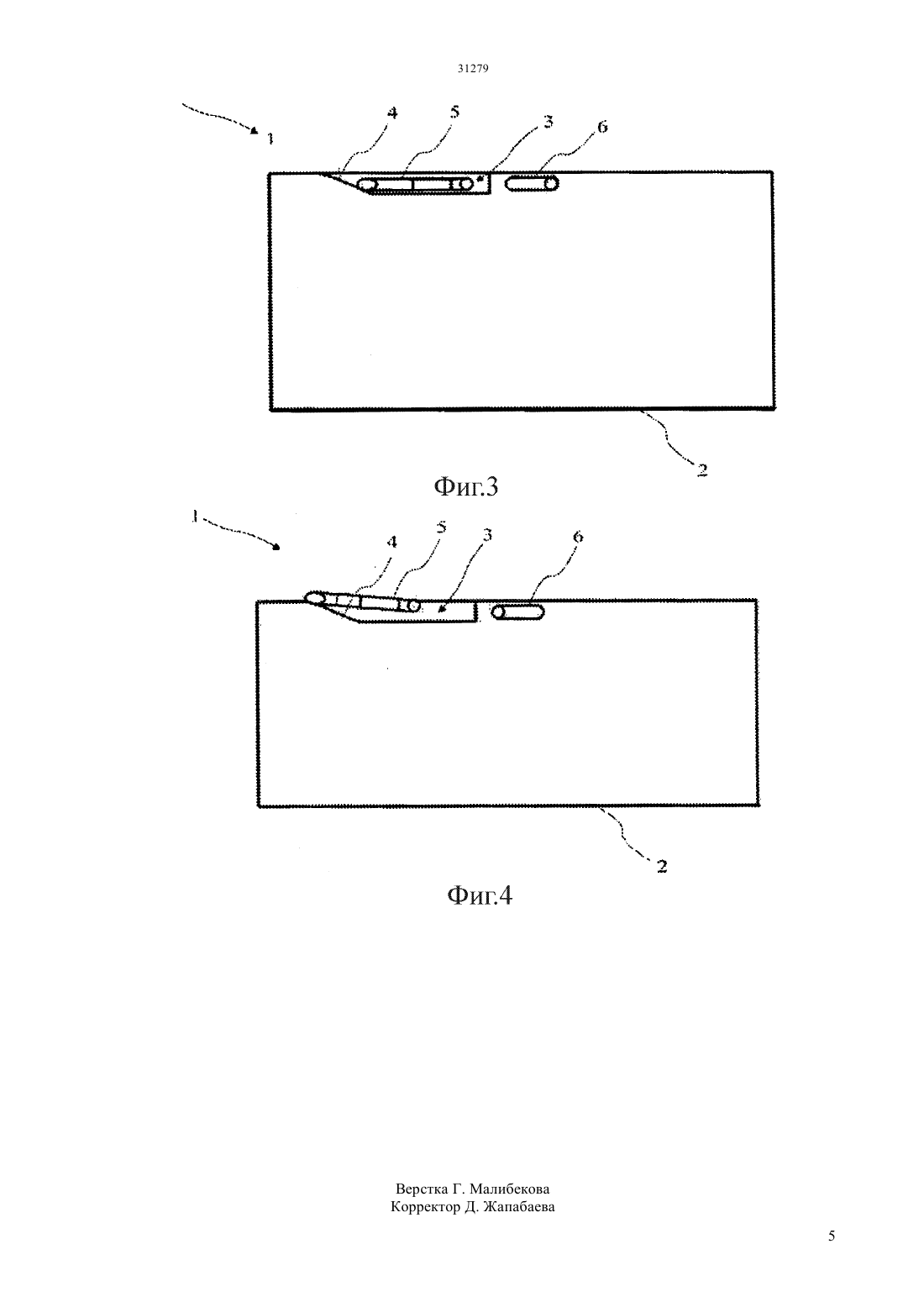

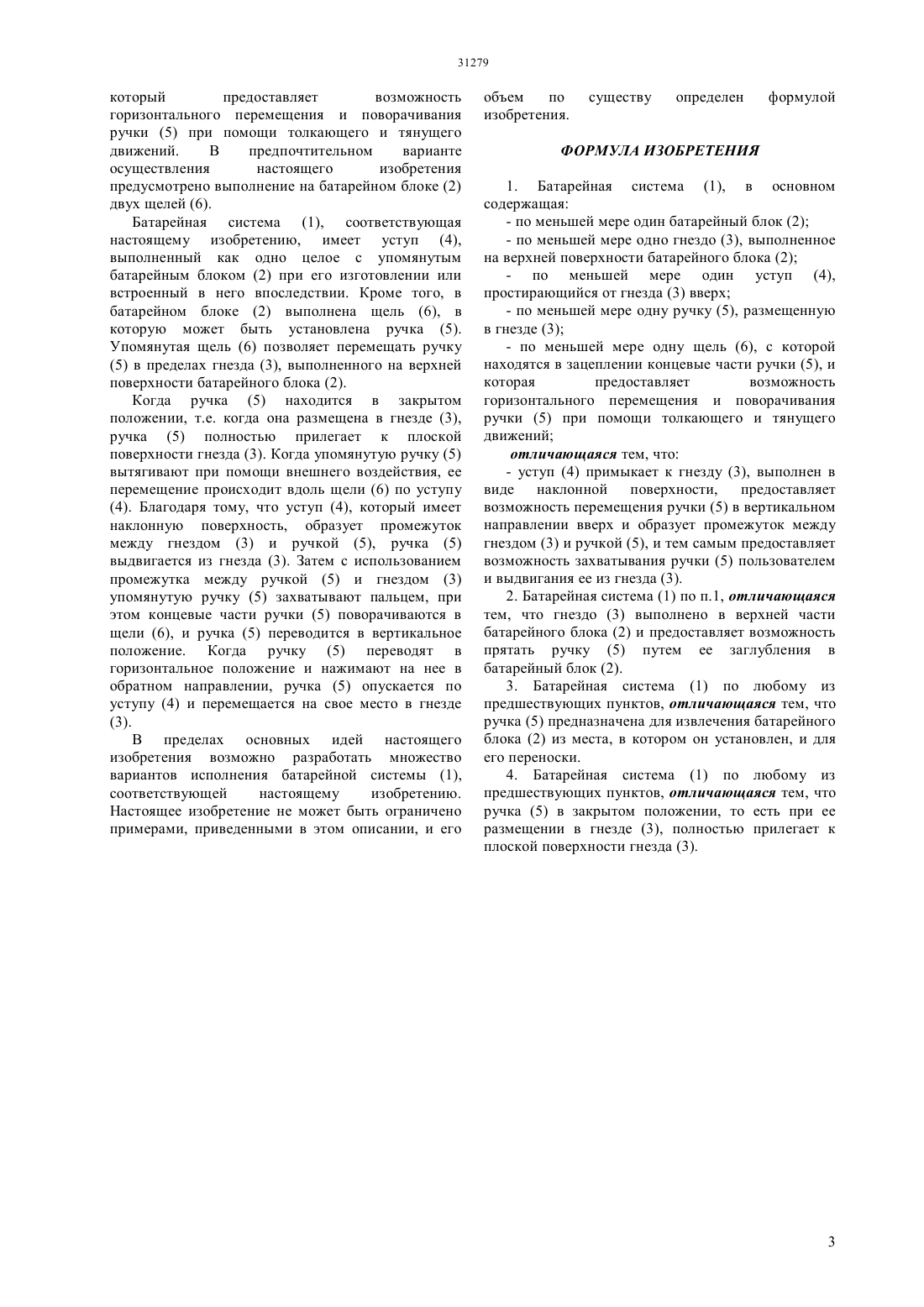

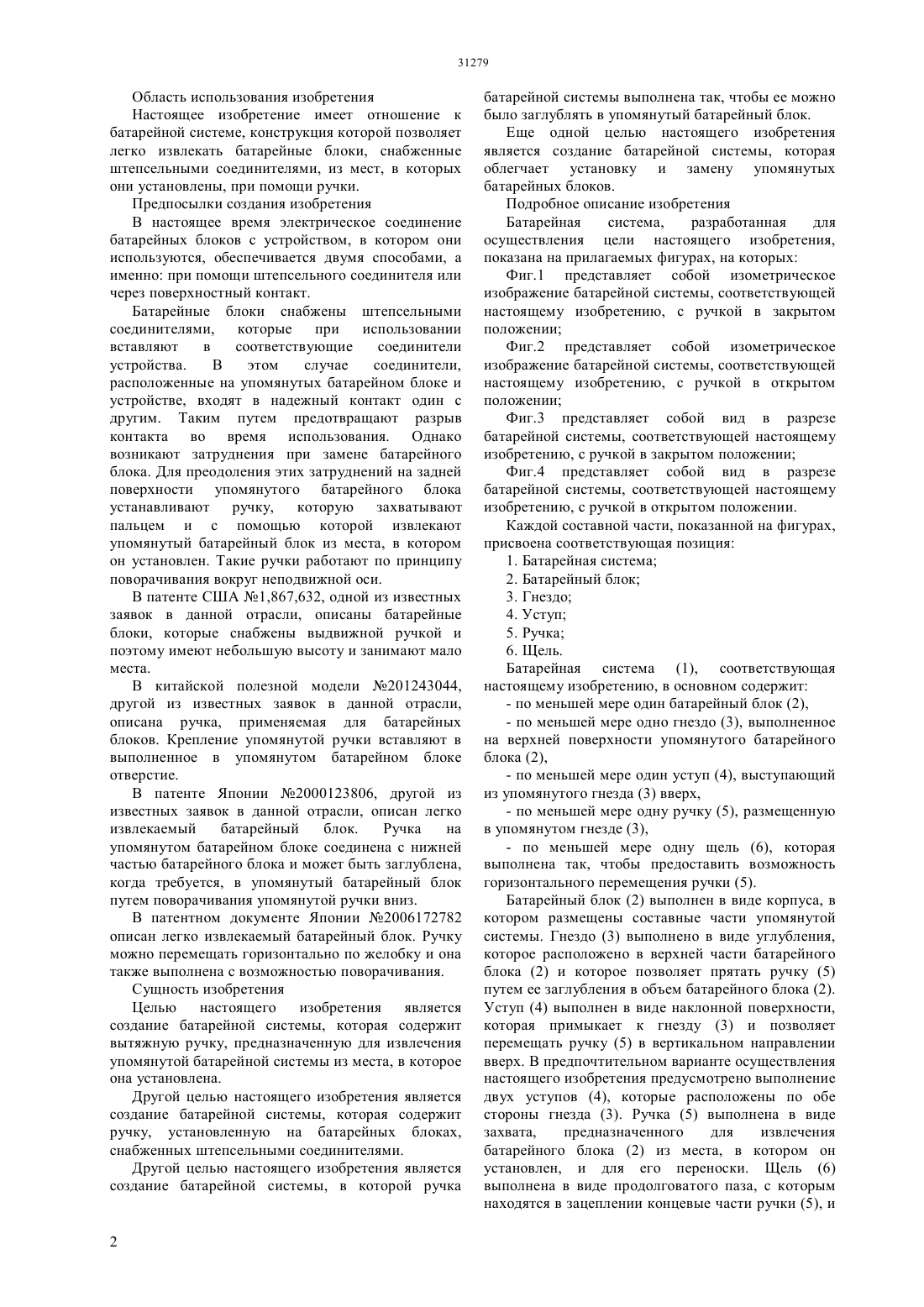

(57) Настоящее изобретение имеет отношение к батарейной системе (1), конструкция которой позволяет легко извлекать батарейные блоки,снабженные штепсельными соединителями, из места, в котором они установлены, при помощи ручки и которая в основном содержит по меньшей мере один батарейный блок (2), по меньшей мере одно гнездо (3), выполненное на верхней поверхности батарейного блока (2), по меньшей мере один уступ (4), выступающий из гнезда (3) вверх, по меньшей мере одну ручку (5),размещенную в гнезде (3), по меньшей мере одну щель (6), которая выполнена так, чтобы предоставить возможность горизонтального перемещения ручки (5).(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Иванова Антонина Сергеевна Ляджин Алексей Владимирович Область использования изобретения Настоящее изобретение имеет отношение к батарейной системе, конструкция которой позволяет легко извлекать батарейные блоки, снабженные штепсельными соединителями, из мест, в которых они установлены, при помощи ручки. Предпосылки создания изобретения В настоящее время электрическое соединение батарейных блоков с устройством, в котором они используются, обеспечивается двумя способами, а именно при помощи штепсельного соединителя или через поверхностный контакт. Батарейные блоки снабжены штепсельными соединителями, которые при использовании вставляют в соответствующие соединители устройства. В этом случае соединители,расположенные на упомянутых батарейном блоке и устройстве, входят в надежный контакт один с другим. Таким путем предотвращают разрыв контакта во время использования. Однако возникают затруднения при замене батарейного блока. Для преодоления этих затруднений на задней поверхности упомянутого батарейного блока устанавливают ручку, которую захватывают пальцем и с помощью которой извлекают упомянутый батарейный блок из места, в котором он установлен. Такие ручки работают по принципу поворачивания вокруг неподвижной оси. В патенте США 1,867,632, одной из известных заявок в данной отрасли, описаны батарейные блоки, которые снабжены выдвижной ручкой и поэтому имеют небольшую высоту и занимают мало места. В китайской полезной модели 201243044,другой из известных заявок в данной отрасли,описана ручка, применяемая для батарейных блоков. Крепление упомянутой ручки вставляют в выполненное в упомянутом батарейном блоке отверстие. В патенте Японии 2000123806, другой из известных заявок в данной отрасли, описан легко извлекаемый батарейный блок. Ручка на упомянутом батарейном блоке соединена с нижней частью батарейного блока и может быть заглублена,когда требуется, в упомянутый батарейный блок путем поворачивания упомянутой ручки вниз. В патентном документе Японии 2006172782 описан легко извлекаемый батарейный блок. Ручку можно перемещать горизонтально по желобку и она также выполнена с возможностью поворачивания. Сущность изобретения Целью настоящего изобретения является создание батарейной системы, которая содержит вытяжную ручку, предназначенную для извлечения упомянутой батарейной системы из места, в которое она установлена. Другой целью настоящего изобретения является создание батарейной системы, которая содержит ручку, установленную на батарейных блоках,снабженных штепсельными соединителями. Другой целью настоящего изобретения является создание батарейной системы, в которой ручка батарейной системы выполнена так, чтобы ее можно было заглублять в упомянутый батарейный блок. Еще одной целью настоящего изобретения является создание батарейной системы, которая облегчает установку и замену упомянутых батарейных блоков. Подробное описание изобретения Батарейная система,разработанная для осуществления цели настоящего изобретения,показана на прилагаемых фигурах, на которых Фиг.1 представляет собой изометрическое изображение батарейной системы, соответствующей настоящему изобретению, с ручкой в закрытом положении Фиг.2 представляет собой изометрическое изображение батарейной системы, соответствующей настоящему изобретению, с ручкой в открытом положении Фиг.3 представляет собой вид в разрезе батарейной системы, соответствующей настоящему изобретению, с ручкой в закрытом положении Фиг.4 представляет собой вид в разрезе батарейной системы, соответствующей настоящему изобретению, с ручкой в открытом положении. Каждой составной части, показанной на фигурах,присвоена соответствующая позиция 1. Батарейная система 2. Батарейный блок 3. Гнездо 4. Уступ 5. Ручка 6. Щель. Батарейная система (1), соответствующая настоящему изобретению, в основном содержит- по меньшей мере один батарейный блок (2),- по меньшей мере одно гнездо (3), выполненное на верхней поверхности упомянутого батарейного блока (2),- по меньшей мере один уступ (4), выступающий из упомянутого гнезда (3) вверх,- по меньшей мере одну ручку (5), размещенную в упомянутом гнезде (3),- по меньшей мере одну щель (6), которая выполнена так, чтобы предоставить возможность горизонтального перемещения ручки (5). Батарейный блок (2) выполнен в виде корпуса, в котором размещены составные части упомянутой системы. Гнездо (3) выполнено в виде углубления,которое расположено в верхней части батарейного блока (2) и которое позволяет прятать ручку (5) путем ее заглубления в объем батарейного блока (2). Уступ (4) выполнен в виде наклонной поверхности,которая примыкает к гнезду (3) и позволяет перемещать ручку (5) в вертикальном направлении вверх. В предпочтительном варианте осуществления настоящего изобретения предусмотрено выполнение двух уступов (4), которые расположены по обе стороны гнезда (3). Ручка (5) выполнена в виде захвата,предназначенного для извлечения батарейного блока (2) из места, в котором он установлен, и для его переноски. Щель (6) выполнена в виде продолговатого паза, с которым находятся в зацеплении концевые части ручки (5), и который предоставляет возможность горизонтального перемещения и поворачивания ручки (5) при помощи толкающего и тянущего движений. В предпочтительном варианте осуществления настоящего изобретения предусмотрено выполнение на батарейном блоке (2) двух щелей (6). Батарейная система (1), соответствующая настоящему изобретению, имеет уступ (4),выполненный как одно целое с упомянутым батарейным блоком (2) при его изготовлении или встроенный в него впоследствии. Кроме того, в батарейном блоке (2) выполнена щель (6), в которую может быть установлена ручка (5). Упомянутая щель (6) позволяет перемещать ручку(5) в пределах гнезда (3), выполненного на верхней поверхности батарейного блока (2). Когда ручка (5) находится в закрытом положении, т.е. когда она размещена в гнезде (3),ручка (5) полностью прилегает к плоской поверхности гнезда (3). Когда упомянутую ручку (5) вытягивают при помощи внешнего воздействия, ее перемещение происходит вдоль щели (6) по уступу(4). Благодаря тому, что уступ (4), который имеет наклонную поверхность, образует промежуток между гнездом (3) и ручкой (5), ручка (5) выдвигается из гнезда (3). Затем с использованием промежутка между ручкой (5) и гнездом (3) упомянутую ручку (5) захватывают пальцем, при этом концевые части ручки (5) поворачиваются в щели (6), и ручка (5) переводится в вертикальное положение. Когда ручку (5) переводят в горизонтальное положение и нажимают на нее в обратном направлении, ручка (5) опускается по уступу (4) и перемещается на свое место в гнезде(3). В пределах основных идей настоящего изобретения возможно разработать множество вариантов исполнения батарейной системы (1),соответствующей настоящему изобретению. Настоящее изобретение не может быть ограничено примерами, приведенными в этом описании, и его- по меньшей мере один батарейный блок (2)- по меньшей мере одно гнездо (3), выполненное на верхней поверхности батарейного блока (2)- по меньшей мере один уступ (4),простирающийся от гнезда (3) вверх- по меньшей мере одну ручку (5), размещенную в гнезде (3)- по меньшей мере одну щель (6), с которой находятся в зацеплении концевые части ручки (5), и которая предоставляет возможность горизонтального перемещения и поворачивания ручки (5) при помощи толкающего и тянущего движений отличающаяся тем, что- уступ (4) примыкает к гнезду (3), выполнен в виде наклонной поверхности, предоставляет возможность перемещения ручки (5) в вертикальном направлении вверх и образует промежуток между гнездом (3) и ручкой (5), и тем самым предоставляет возможность захватывания ручки (5) пользователем и выдвигания ее из гнезда (3). 2. Батарейная система (1) по п.1, отличающаяся тем, что гнездо (3) выполнено в верхней части батарейного блока (2) и предоставляет возможность прятать ручку (5) путем ее заглубления в батарейный блок (2). 3. Батарейная система (1) по любому из предшествующих пунктов, отличающаяся тем, что ручка (5) предназначена для извлечения батарейного блока (2) из места, в котором он установлен, и для его переноски. 4. Батарейная система (1) по любому из предшествующих пунктов, отличающаяся тем, что ручка (5) в закрытом положении, то есть при ее размещении в гнезде (3), полностью прилегает к плоской поверхности гнезда (3).
