Устройство для линейно-контролируемого введения пункционных инструментов
Номер инновационного патента: 22409
Опубликовано: 15.04.2010
Авторы: Ешмуратов Темур Шерханович, Сарсенбаев Ербол Жаксылыкович, Медеубеков Улугбек Шалхарович, Абеленцева Татьяна Геннадьевна, Абеленцев Владимир Владимирович, Султаналиев Токан Анарбекович, Каштаев Рустем Елемесович, Сейсембаев Манас Ахметжарович
Формула / Реферат
Изобретение относится к медицинской технике, а именно к устройствам, применяемым в хирургических областях медицины, и может быть использовано при транскутанных пункционных вмешательствах и оперативных вмешательствах на органах грудной и брюшной полостей, для диагностического исследования состояния органов и тканей, а также для лечебных манипуляций.

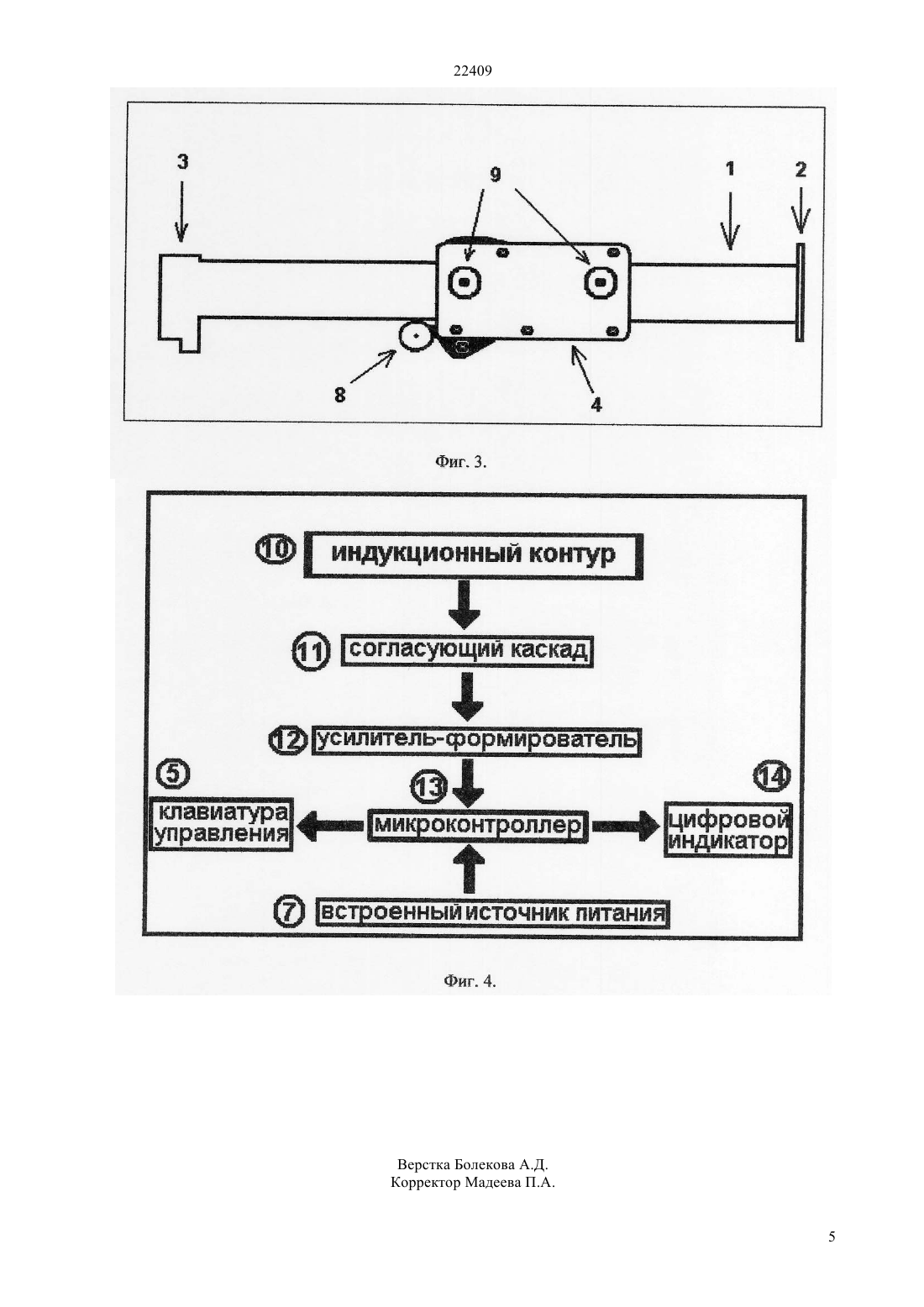

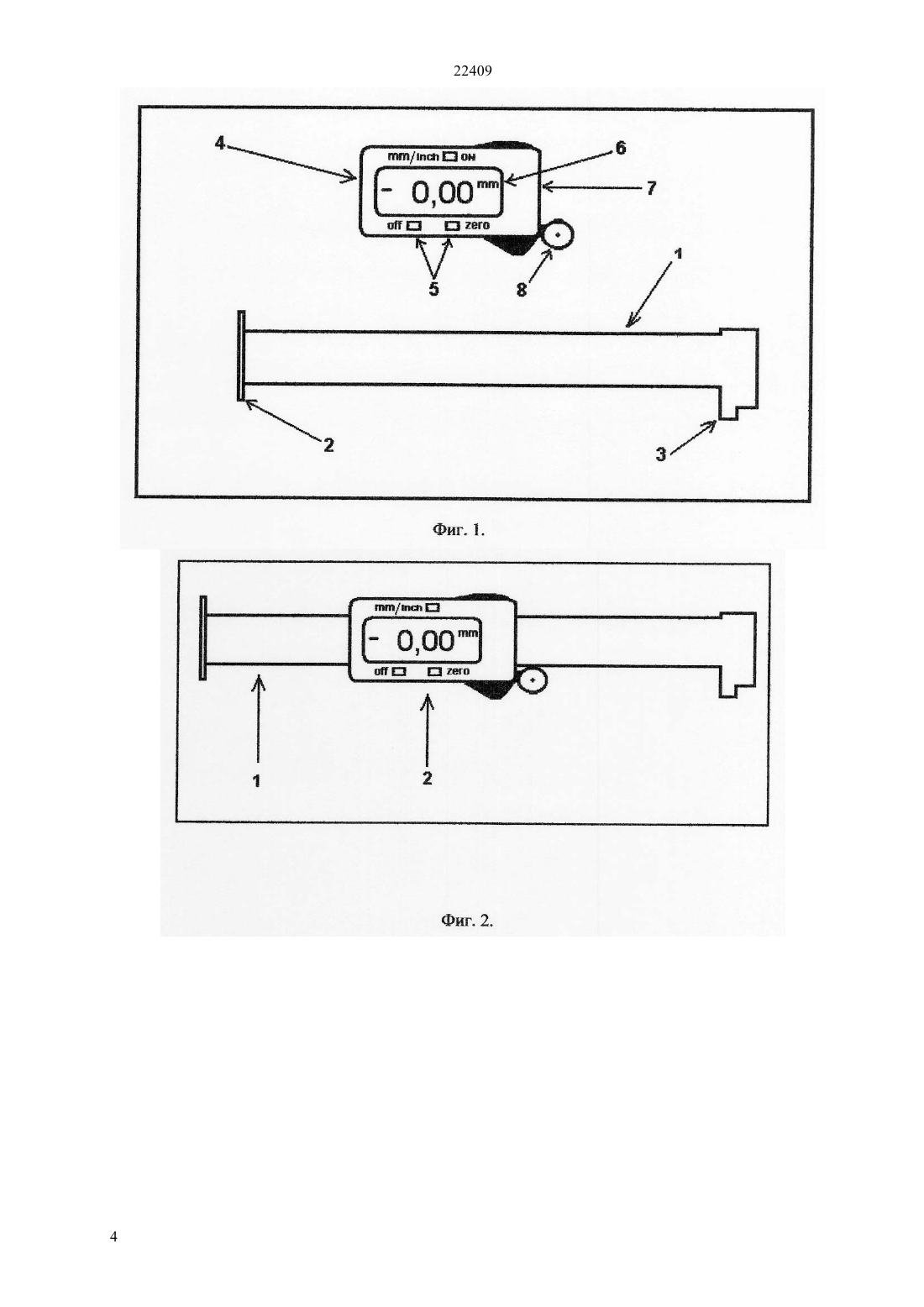

Устройство для линейно-контролируемого введения пункционных инструментов, состоит из металлического основания размерами 235x17x3 мм, на одном конце которого имеется фиксатор размерами 30x15x10 мм, выполненный в виде «Г» - образной скобы, с двумя отверстиями для соединения, другой конец основания имеет ограничитель в форме выступа длиной 27 мм, на металлическом основании установлен с возможностью передвижения вдоль оси основания электронный индукционный датчик линейных перемещений, размерами 60x35x14 мм, который имеет на передней панели клавиатуру управления, электронное табло индикатора, встроенный блок питания и снабжен колесиком для дозированного перемещения, на задней панели датчика расположены два крепежных элемента.
Использование устройства для линейно-контролируемого введения пункционных инструментов позволяет контролировать и регулировать глубину введения пункционных инструментов, упрощает выполнение пункции, уменьшает риск механического повреждения подлежащих структур, а также повышает эффективность вмешательства.
Текст

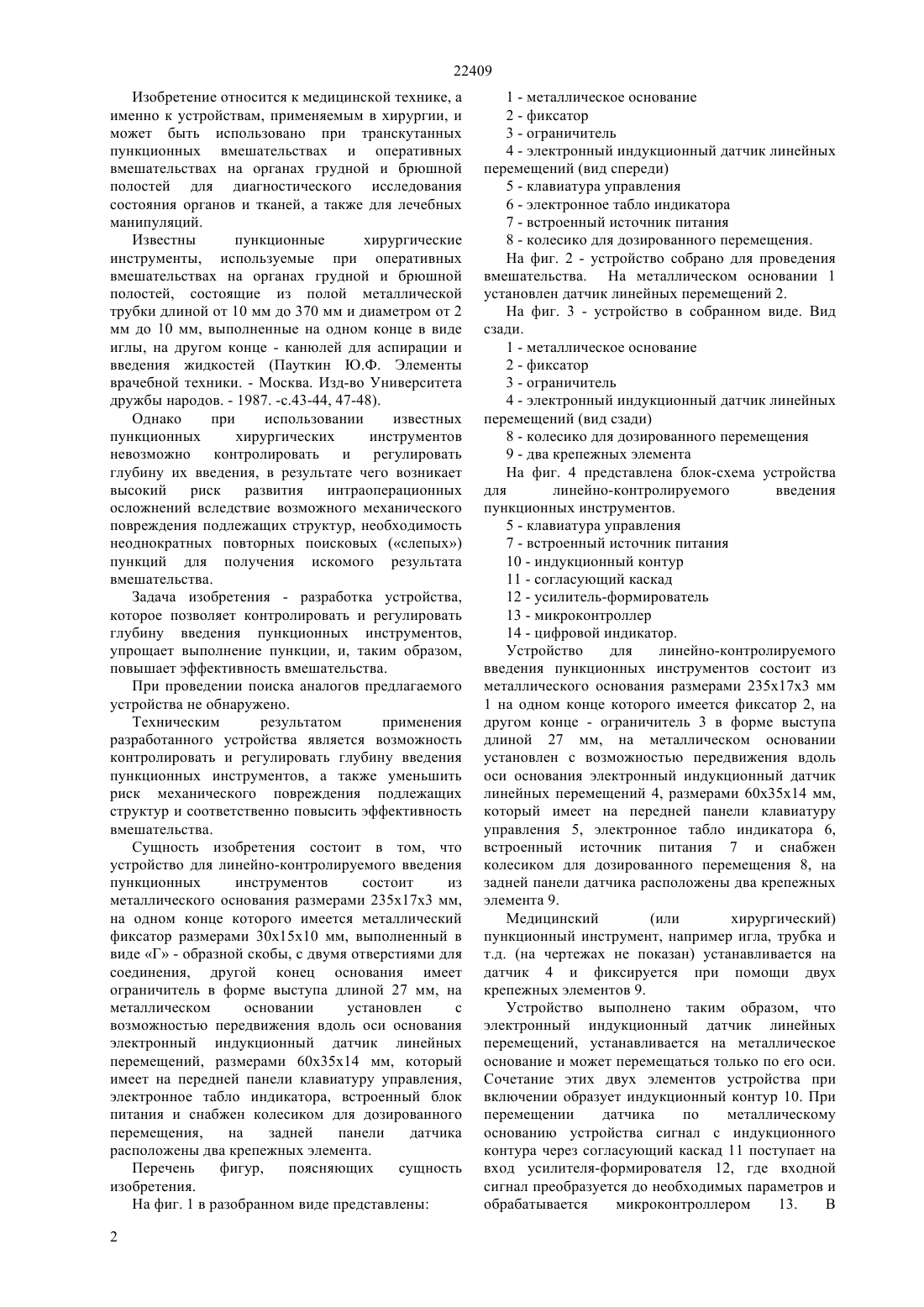

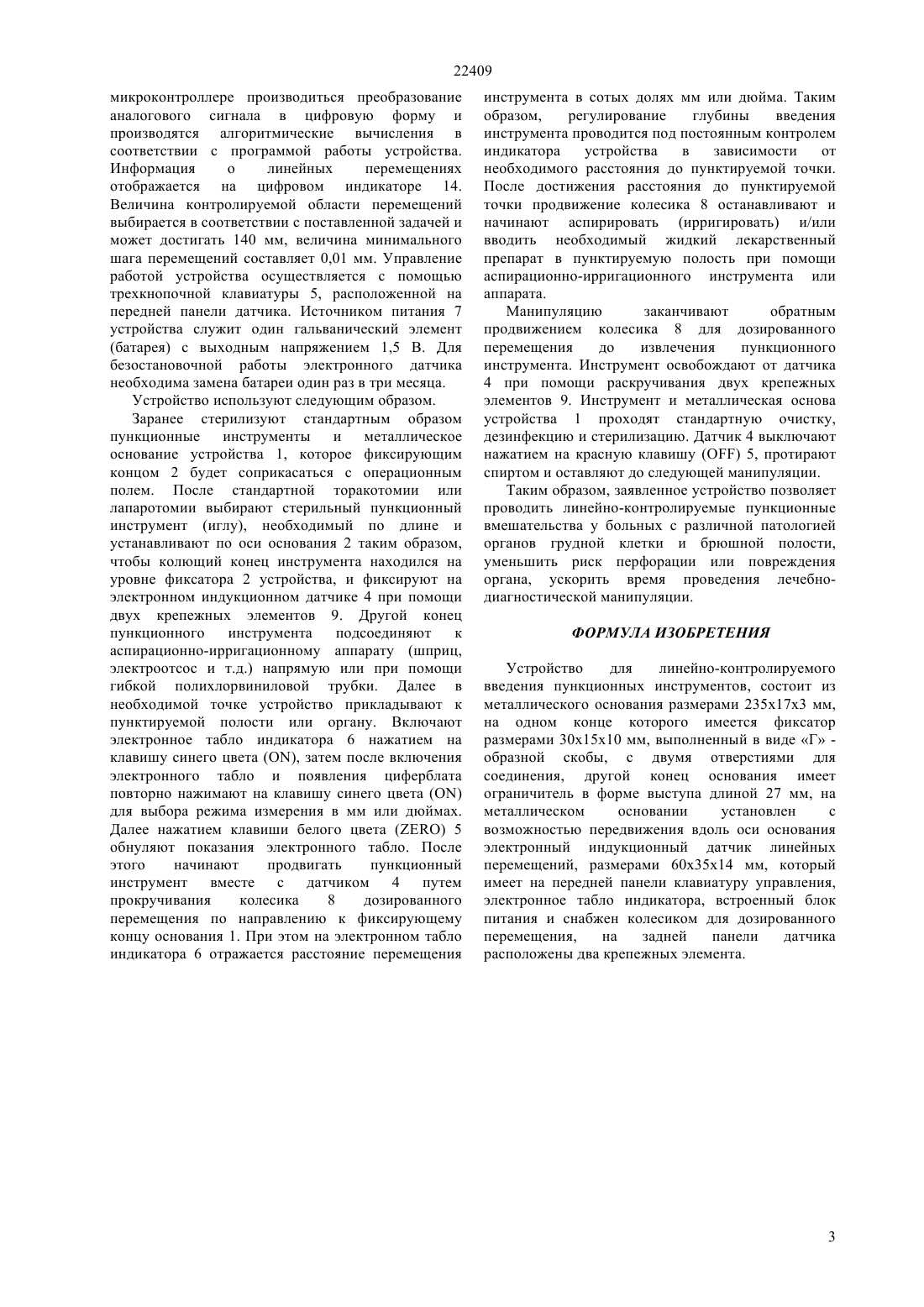

(51) 61 1/01 (2006.01) 61 19/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ металлического основания размерами 235173 мм,на одном конце которого имеется фиксатор размерами 301510 мм, выполненный в виде Г образной скобы, с двумя отверстиями для соединения, другой конец основания имеет ограничитель в форме выступа длиной 27 мм, на металлическом основании установлен с возможностью передвижения вдоль оси основания электронный индукционный датчик линейных перемещений, размерами 603514 мм, который имеет на передней панели клавиатуру управления,электронное табло индикатора, встроенный блок питания и снабжен колесиком для дозированного перемещения,на задней панели датчика расположены два крепежных элемента. Использование устройства для линейноконтролируемого введения пункционных инструментов позволяет контролировать и регулировать глубину введения пункционных инструментов, упрощает выполнение пункции,уменьшает риск механического повреждения подлежащих структур, а также повышает эффективность вмешательства.(72) Султаналиев Токан Анарбекович Сейсембаев Манас Ахметжарович Медеубеков Улугбек Шалхарович Сарсенбаев Ербол Жаксылыкович Каштаев Рустем Елемесович Абеленцев Владимир Владимирович Ешмуратов Темур Шерханович Абеленцева Татьяна Геннадьевна(73) Медеубеков Улугбек ШалхаровичАбеленцев Владимир Владимирович(54) УСТРОЙСТВО ДЛЯ ЛИНЕЙНОКОНТРОЛИРУЕМОГО ВВЕДЕНИЯ ПУНКЦИОННЫХ ИНСТРУМЕНТОВ(57) Изобретение относится к медицинской технике, а именно к устройствам, применяемым в хирургических областях медицины, и может быть использовано при транскутанных пункционных вмешательствах и оперативных вмешательствах на органах грудной и брюшной полостей, для диагностического исследования состояния органов и тканей, а также для лечебных манипуляций. Устройство для линейно-контролируемого введения пункционных инструментов, состоит из 22409 Изобретение относится к медицинской технике, а именно к устройствам, применяемым в хирургии, и может быть использовано при транскутанных пункционных вмешательствах и оперативных вмешательствах на органах грудной и брюшной полостей для диагностического исследования состояния органов и тканей, а также для лечебных манипуляций. Известны пункционные хирургические инструменты, используемые при оперативных вмешательствах на органах грудной и брюшной полостей, состоящие из полой металлической трубки длиной от 10 мм до 370 мм и диаметром от 2 мм до 10 мм, выполненные на одном конце в виде иглы, на другом конце - канюлей для аспирации и введения жидкостей (Пауткин Ю.Ф. Элементы врачебной техники. - Москва. Изд-во Университета дружбы народов. - 1987. -с.43-44, 47-48). Однако при использовании известных пункционных хирургических инструментов невозможно контролировать и регулировать глубину их введения, в результате чего возникает высокий риск развития интраоперационных осложнений вследствие возможного механического повреждения подлежащих структур, необходимость неоднократных повторных поисковых (слепых) пункций для получения искомого результата вмешательства. Задача изобретения - разработка устройства,которое позволяет контролировать и регулировать глубину введения пункционных инструментов,упрощает выполнение пункции, и, таким образом,повышает эффективность вмешательства. При проведении поиска аналогов предлагаемого устройства не обнаружено. Техническим результатом применения разработанного устройства является возможность контролировать и регулировать глубину введения пункционных инструментов, а также уменьшить риск механического повреждения подлежащих структур и соответственно повысить эффективность вмешательства. Сущность изобретения состоит в том, что устройство для линейно-контролируемого введения пункционных инструментов состоит из металлического основания размерами 235173 мм,на одном конце которого имеется металлический фиксатор размерами 301510 мм, выполненный в виде Г - образной скобы, с двумя отверстиями для соединения, другой конец основания имеет ограничитель в форме выступа длиной 27 мм, на металлическом основании установлен с возможностью передвижения вдоль оси основания электронный индукционный датчик линейных перемещений, размерами 603514 мм, который имеет на передней панели клавиатуру управления,электронное табло индикатора, встроенный блок питания и снабжен колесиком для дозированного перемещения,на задней панели датчика расположены два крепежных элемента. Перечень фигур,поясняющих сущность изобретения. На фиг. 1 в разобранном виде представлены 2 1 - металлическое основание 2 - фиксатор 3 - ограничитель 4 - электронный индукционный датчик линейных перемещений (вид спереди) 5 - клавиатура управления 6 - электронное табло индикатора 7 - встроенный источник питания 8 - колесико для дозированного перемещения. На фиг. 2 - устройство собрано для проведения вмешательства. На металлическом основании 1 установлен датчик линейных перемещений 2. На фиг. 3 - устройство в собранном виде. Вид сзади. 1 - металлическое основание 2 - фиксатор 3 - ограничитель 4 - электронный индукционный датчик линейных перемещений (вид сзади) 8 - колесико для дозированного перемещения 9 - два крепежных элемента На фиг. 4 представлена блок-схема устройства для линейно-контролируемого введения пункционных инструментов. 5 - клавиатура управления 7 - встроенный источник питания 10 - индукционный контур 11 - согласующий каскад 12 - усилитель-формирователь 13 - микроконтроллер 14 - цифровой индикатор. Устройство для линейно-контролируемого введения пункционных инструментов состоит из металлического основания размерами 235173 мм 1 на одном конце которого имеется фиксатор 2, на другом конце - ограничитель 3 в форме выступа длиной 27 мм, на металлическом основании установлен с возможностью передвижения вдоль оси основания электронный индукционный датчик линейных перемещений 4, размерами 603514 мм,который имеет на передней панели клавиатуру управления 5, электронное табло индикатора 6,встроенный источник питания 7 и снабжен колесиком для дозированного перемещения 8, на задней панели датчика расположены два крепежных элемента 9. Медицинский(или хирургический) пункционный инструмент, например игла, трубка и т.д. (на чертежах не показан) устанавливается на датчик 4 и фиксируется при помощи двух крепежных элементов 9. Устройство выполнено таким образом, что электронный индукционный датчик линейных перемещений, устанавливается на металлическое основание и может перемещаться только по его оси. Сочетание этих двух элементов устройства при включении образует индукционный контур 10. При перемещении датчика по металлическому основанию устройства сигнал с индукционного контура через согласующий каскад 11 поступает на вход усилителя-формирователя 12, где входной сигнал преобразуется до необходимых параметров и обрабатывается микроконтроллером 13. В 22409 микроконтроллере производиться преобразование аналогового сигнала в цифровую форму и производятся алгоритмические вычисления в соответствии с программой работы устройства. Информация о линейных перемещениях отображается на цифровом индикаторе 14. Величина контролируемой области перемещений выбирается в соответствии с поставленной задачей и может достигать 140 мм, величина минимального шага перемещений составляет 0,01 мм. Управление работой устройства осуществляется с помощью трехкнопочной клавиатуры 5, расположенной на передней панели датчика. Источником питания 7 устройства служит один гальванический элемент(батарея) с выходным напряжением 1,5 В. Для безостановочной работы электронного датчика необходима замена батареи один раз в три месяца. Устройство используют следующим образом. Заранее стерилизуют стандартным образом пункционные инструменты и металлическое основание устройства 1, которое фиксирующим концом 2 будет соприкасаться с операционным полем. После стандартной торакотомии или лапаротомии выбирают стерильный пункционный инструмент (иглу), необходимый по длине и устанавливают по оси основания 2 таким образом,чтобы колющий конец инструмента находился на уровне фиксатора 2 устройства, и фиксируют на электронном индукционном датчике 4 при помощи двух крепежных элементов 9. Другой конец пункционного инструмента подсоединяют к аспирационно-ирригационному аппарату (шприц,электроотсос и т.д.) напрямую или при помощи гибкой полихлорвиниловой трубки. Далее в необходимой точке устройство прикладывают к пунктируемой полости или органу. Включают электронное табло индикатора 6 нажатием на клавишу синего цвета , затем после включения электронного табло и появления циферблата повторно нажимают на клавишу синего цветадля выбора режима измерения в мм или дюймах. Далее нажатием клавиши белого цвета 5 обнуляют показания электронного табло. После этого начинают продвигать пункционный инструмент вместе с датчиком 4 путем прокручивания колесика 8 дозированного перемещения по направлению к фиксирующему концу основания 1. При этом на электронном табло индикатора 6 отражается расстояние перемещения инструмента в сотых долях мм или дюйма. Таким образом,регулирование глубины введения инструмента проводится под постоянным контролем индикатора устройства в зависимости от необходимого расстояния до пунктируемой точки. После достижения расстояния до пунктируемой точки продвижение колесика 8 останавливают и начинают аспирировать (ирригировать) и/или вводить необходимый жидкий лекарственный препарат в пунктируемую полость при помощи аспирационно-ирригационного инструмента или аппарата. Манипуляцию заканчивают обратным продвижением колесика 8 для дозированного перемещения до извлечения пункционного инструмента. Инструмент освобождают от датчика 4 при помощи раскручивания двух крепежных элементов 9. Инструмент и металлическая основа устройства 1 проходят стандартную очистку,дезинфекцию и стерилизацию. Датчик 4 выключают нажатием на красную клавишу 5, протирают спиртом и оставляют до следующей манипуляции. Таким образом, заявленное устройство позволяет проводить линейно-контролируемые пункционные вмешательства у больных с различной патологией органов грудной клетки и брюшной полости,уменьшить риск перфорации или повреждения органа, ускорить время проведения лечебнодиагностической манипуляции. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для линейно-контролируемого введения пункционных инструментов, состоит из металлического основания размерами 235173 мм,на одном конце которого имеется фиксатор размерами 301510 мм, выполненный в виде Г образной скобы, с двумя отверстиями для соединения, другой конец основания имеет ограничитель в форме выступа длиной 27 мм, на металлическом основании установлен с возможностью передвижения вдоль оси основания электронный индукционный датчик линейных перемещений, размерами 603514 мм, который имеет на передней панели клавиатуру управления,электронное табло индикатора, встроенный блок питания и снабжен колесиком для дозированного перемещения,на задней панели датчика расположены два крепежных элемента.
МПК / Метки
МПК: A61B 1/01, A61B 19/00
Метки: инструментов, устройство, введения, линейно-контролируемого, пункционных
