Жатка навесная валковая

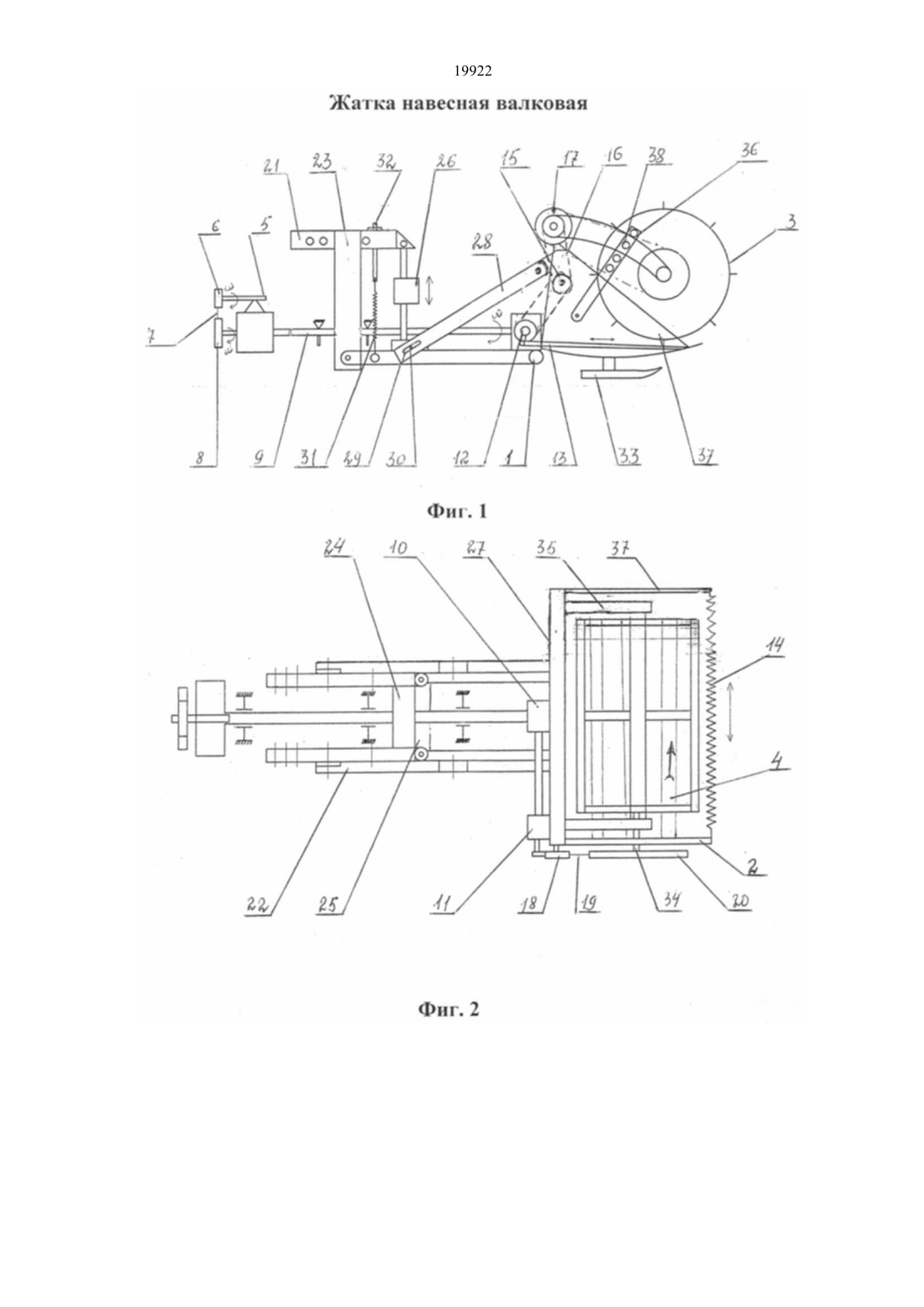

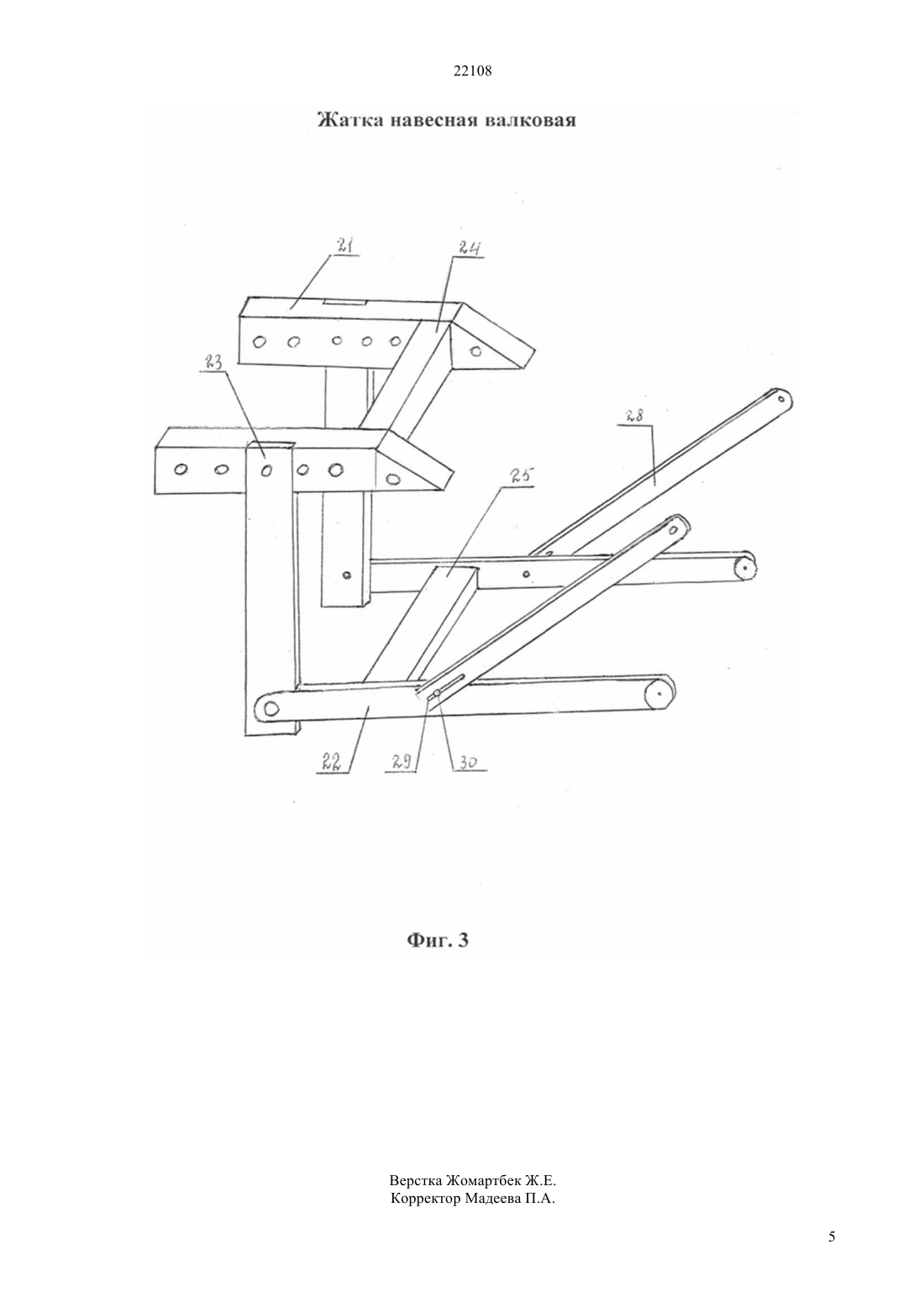

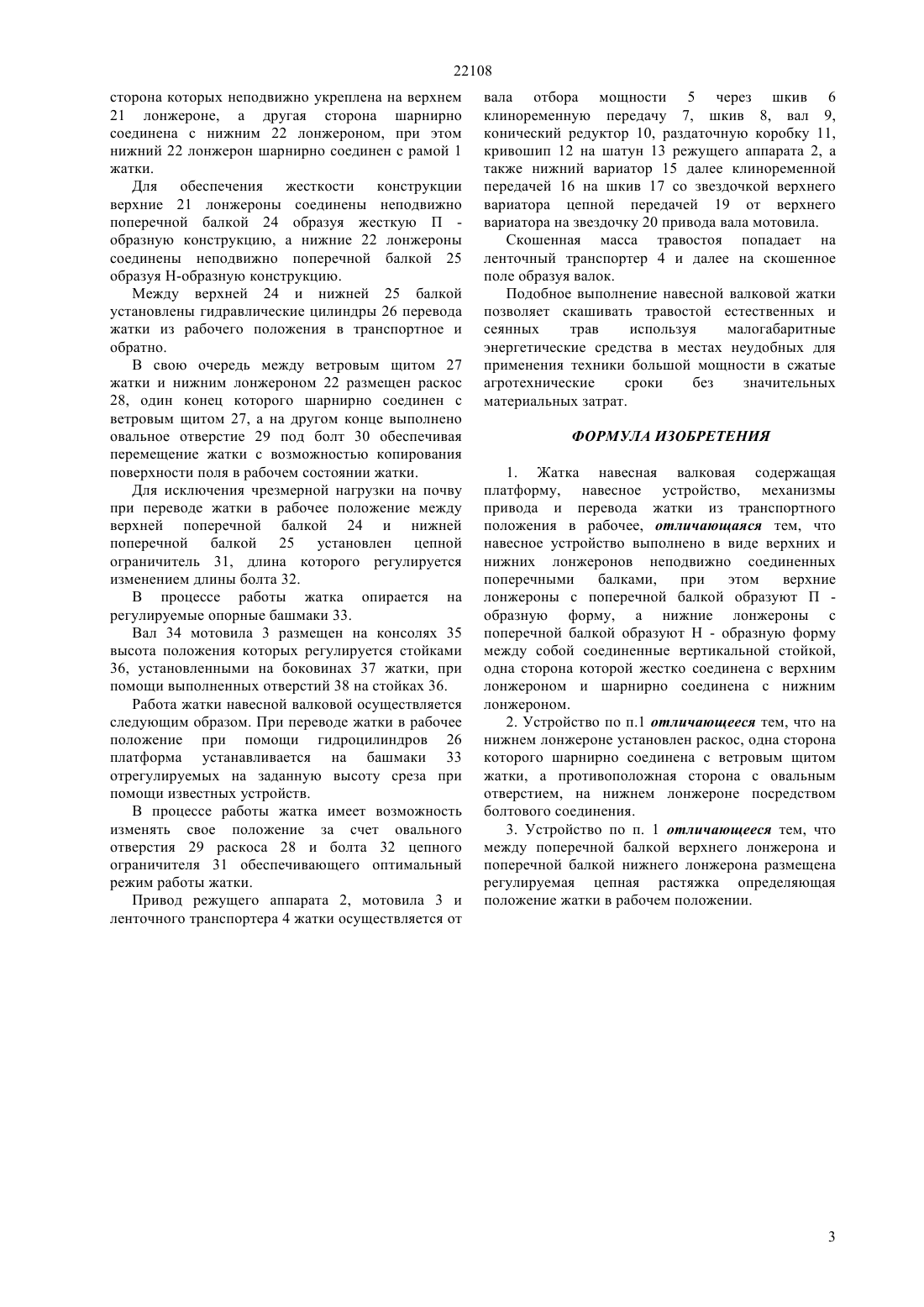

(51) 01 34/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поперечной балкой 24 представляют собой П образную форму, а нижние лонжероны 22 с поперечной балкой 25 Н-образную форму соединенные вертикальной стойкой 23, одна сторона которой неподвижно закреплена на верхнем лонжероне 21 и шарнирно соединена с нижним лонжероном 22, в свою очередь нижний лонжерон шарнирно соединен с несущей рамой жатки и раскосом 28 с овальным отверстием 29,соединенной одним концом шарнирно с ветровым щитом жатки 27, а другим концом шарнирно соединенной с косынкой нижнего лонжерона 22, а также привода, все вместе взятое, обеспечивающих использование малогабаритных энергетических средств для скашивания естественных и сеяных трав в труднодоступных местах в сжатые агротехнические сроки.(56) Авторское свидетельство СССР 1787355,01 34/00, 1993(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для скашивания естественных и сеяных трав. Технической задачей изобретения является упрощение устройства жатки,возможность обеспечения технологического процесса скашивания естественного и сеяного травостоя с труднодоступных участков, которая достигается за счет того, что жатка содержит платформу с режущим аппаратом и мотовилом, механизм навески выполненный в виде верхнего 21 и нижнего 22 лонжеронов, при этом верхние лонжероны с 22108 Изобретение отностися к сельскохозяйственному машиностроению в част-ности к машинам для скашивания естественных и сеяных трав. Известна жатка валковая (см. а.с. 898988, М. кл. А 01 Д 34/00, бюл. 3, 1982 г) содержащая пружину, шарнирно соединенную с наклонной камерой и звеньями рычага, при этом звенья рычага выполнены регулируемыми по длине. Одно звено соединяется с другим звеном при помощи шарнира. В свою очередь звенья шарнирно соединены с наклонной камерой при помощи винтовой тяги,один конец которой соединен с шарниром наклонной камеры, а другой к шарниру,укрепленному на раме жатки. Кроме того известна жатка (см. а.с. 1782415, М. кл. А 01 Д 34/00, бюл. 47, 1992 г) содержащая навесное устройство,платформу,мотовила,установленные на консольных поддержках, гидроцилиндры подъема мотовила, а также парное устройство для точной регулировки положения мотовила по высоте. Последнее состоит из пустотелого стакана с резьбой, на наружной поверхности которой концентрично надет на шток гидроцилиндра и шарнирно связан с ним поддержкой при помощи оси. На резьбу пустотелого стакана навинчена упорная гайка, к которой жестко крепится втулка(юбка) с подпятником расположенным со стороны корпуса гидроцилиндра. Подпятник упирается в корпус. На резьбу стакана навинчена также контргайка. Известные устройства обладают существенными недостатками заключающимися в том, что все они предназначены для скашивания высокостебельных культур с больших площадей и высокой урожайностью требующих значительной производительности, а это влечет высокой материалоемкости и обеспечения выполнения достаточной точности и сложности изготовления составляющих механизмов и отдельных деталей. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является навесная жатка (см. а.с 1787355, М. кл А 04 Д 34/00,бюл. 2, 1993 г) содержащая платформу и навесное устройство, которое содержит раму и механизм подъема уравновешивания, включающий двуплечие рычага, блок пружин и тяги. Двуплечие рычаги установлены на поперечном блоке рамы подъема с возможностью качания в горизонтальной плоскости относительно центра. Один конец двуплечих рычагов соединены между собой блоком пружин, а другие их концы посредством тяг соединены с платформой жатки. На боковых стойках рамы подъема расположены фиксаторы, каждый из которых представляет собой пластину свободно насаженную на ось, которая консольно закреплена на боковой стойке рамы подъема и имеет на конце буртик. Пластины расположены в плоскости,близкой к поперечно-вертикальной и Пересекающейся с плоскостью качания двуплечих рычагов и имеет форму близкую к прямоугольнику, причем в ней выполнены сквозной паз и отверстие. Паз расположен параллельно и симметрично по 2 отношению к большим сторонам пластины. На буртике оси выполнены параллельные лыски,расстояние между которыми меньше или равно ширине паза пластин. В отверстие пластин,расположенное рядом с пазом, вставлен штырь,касающийся боковой поверхности стойки подъема рамы. Недостатком известного устройства является сложность и громоздкость в общем конструкции,значительная материалоемкость и неудовлетворительная работа при уборке сеяных и естественных трав, на ограниченных по площади и труднодоступных участках, все это затрудняет качественно выполнить технологический процесс заготовки и уборки сена. Технической задачей изобретения является упрощение в общем устройства, возможность обеспечения технологического процесса скашивания естественного и сеянного травостоя с труднодоступных участков, которая достигается за счет того, что жатка содержит платформу с режущим аппаратом и мотовилом, механизм навески выполненный в виде верхнего и нижнего лонжеронов, при этом верхние лонжероны представляют собой П - образную конструкцию, а нижние Н-образную конструкцию соединенные вертикальной стойкой, одна сторона которой неподвижно закреплена на верхнем лонжероне и шарнирно соединена с несущей рамой жатки и растяжкой с овальным отверстием соединенной шарнирно одним концом с ветровым щитом жатки,а другим концом шарнирно с косынкой нижнего лонжерона, а также привода, все вместе взятое,обеспечивающих использование малогабаритных энергетических средств. Сущность технического решения поясняется чертежами, где на фиг.1 -общее устройство жатки, вид сбоку фиг.2 - тоже вид сверху фиг.3 - устройство навески. Жатка навесная валковая фронтально навешиваемая на универсальное энергетическое средство содержит раму 1 на которой размещен режущий аппарат 2, мотовило 3 лопастное с нашивками из эластичного материала для удаления скошенной массы с режущего аппарата и ленточного валкообразующего транспортера 4 размещенного на ведущем и ведомом валах. Механизм привода представляет собой вал отбора мощности 5 с ведущим шкивом 6,клиноременной передачей 7 и ведомым шкивом 8 размещенным на валу 9, который соединен с коническим редуктором 10 и далее с раздаточной коробкой 11, привод от которой передается кривошипом со звездочкой 12 через шатун 13 на нож 14 режущего аппарата, а через звездочку 12 цепной передачей на нижний вариатор 15 жатки,далее клиноременной передачей 16 на шкив 17 верхнего вариатора жатки и через звездочку 18 верхнего вариатора цепной передачей 19 на приводную звездочку 20 вала мотовила жатки. Механизм навески жатки выполнен в виде верхнего 21 и нижнего 22 лонжеронов, между которыми размещены вертикальные стойки 23, одна 22108 сторона которых неподвижно укреплена на верхнем 21 лонжероне, а другая сторона шарнирно соединена с нижним 22 лонжероном, при этом нижний 22 лонжерон шарнирно соединен с рамой 1 жатки. Для обеспечения жесткости конструкции верхние 21 лонжероны соединены неподвижно поперечной балкой 24 образуя жесткую П образную конструкцию, а нижние 22 лонжероны соединены неподвижно поперечной балкой 25 образуя Н-образную конструкцию. Между верхней 24 и нижней 25 балкой установлены гидравлические цилиндры 26 перевода жатки из рабочего положения в транспортное и обратно. В свою очередь между ветровым щитом 27 жатки и нижним лонжероном 22 размещен раскос 28, один конец которого шарнирно соединен с ветровым щитом 27, а на другом конце выполнено овальное отверстие 29 под болт 30 обеспечивая перемещение жатки с возможностью копирования поверхности поля в рабочем состоянии жатки. Для исключения чрезмерной нагрузки на почву при переводе жатки в рабочее положение между верхней поперечной балкой 24 и нижней поперечной балкой 25 установлен цепной ограничитель 31, длина которого регулируется изменением длины болта 32. В процессе работы жатка опирается на регулируемые опорные башмаки 33. Вал 34 мотовила 3 размещен на консолях 35 высота положения которых регулируется стойками 36, установленными на боковинах 37 жатки, при помощи выполненных отверстий 38 на стойках 36. Работа жатки навесной валковой осуществляется следующим образом. При переводе жатки в рабочее положение при помощи гидроцилиндров 26 платформа устанавливается на башмаки 33 отрегулируемых на заданную высоту среза при помощи известных устройств. В процессе работы жатка имеет возможность изменять свое положение за счет овального отверстия 29 раскоса 28 и болта 32 цепного ограничителя 31 обеспечивающего оптимальный режим работы жатки. Привод режущего аппарата 2, мотовила 3 и ленточного транспортера 4 жатки осуществляется от вала отбора мощности 5 через шкив 6 клиноременную передачу 7, шкив 8, вал 9,конический редуктор 10, раздаточную коробку 11,кривошип 12 на шатун 13 режущего аппарата 2, а также нижний вариатор 15 далее клиноременной передачей 16 на шкив 17 со звездочкой верхнего вариатора цепной передачей 19 от верхнего вариатора на звездочку 20 привода вала мотовила. Скошенная масса травостоя попадает на ленточный транспортер 4 и далее на скошенное поле образуя валок. Подобное выполнение навесной валковой жатки позволяет скашивать травостой естественных и сеянных трав используя малогабаритные энергетические средства в местах неудобных для применения техники большой мощности в сжатые агротехнические сроки без значительных материальных затрат. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Жатка навесная валковая содержащая платформу, навесное устройство, механизмы привода и перевода жатки из транспортного положения в рабочее, отличающаяся тем, что навесное устройство выполнено в виде верхних и нижних лонжеронов неподвижно соединенных поперечными балками,при этом верхние лонжероны с поперечной балкой образуют П образную форму, а нижние лонжероны с поперечной балкой образуют Н - образную форму между собой соединенные вертикальной стойкой,одна сторона которой жестко соединена с верхним лонжероном и шарнирно соединена с нижним лонжероном. 2. Устройство по п.1 отличающееся тем, что на нижнем лонжероне установлен раскос, одна сторона которого шарнирно соединена с ветровым щитом жатки, а противоположная сторона с овальным отверстием, на нижнем лонжероне посредством болтового соединения. 3. Устройство по п. 1 отличающееся тем, что между поперечной балкой верхнего лонжерона и поперечной балкой нижнего лонжерона размещена регулируемая цепная растяжка определяющая положение жатки в рабочем положении.
