Жатка валковая прицепная

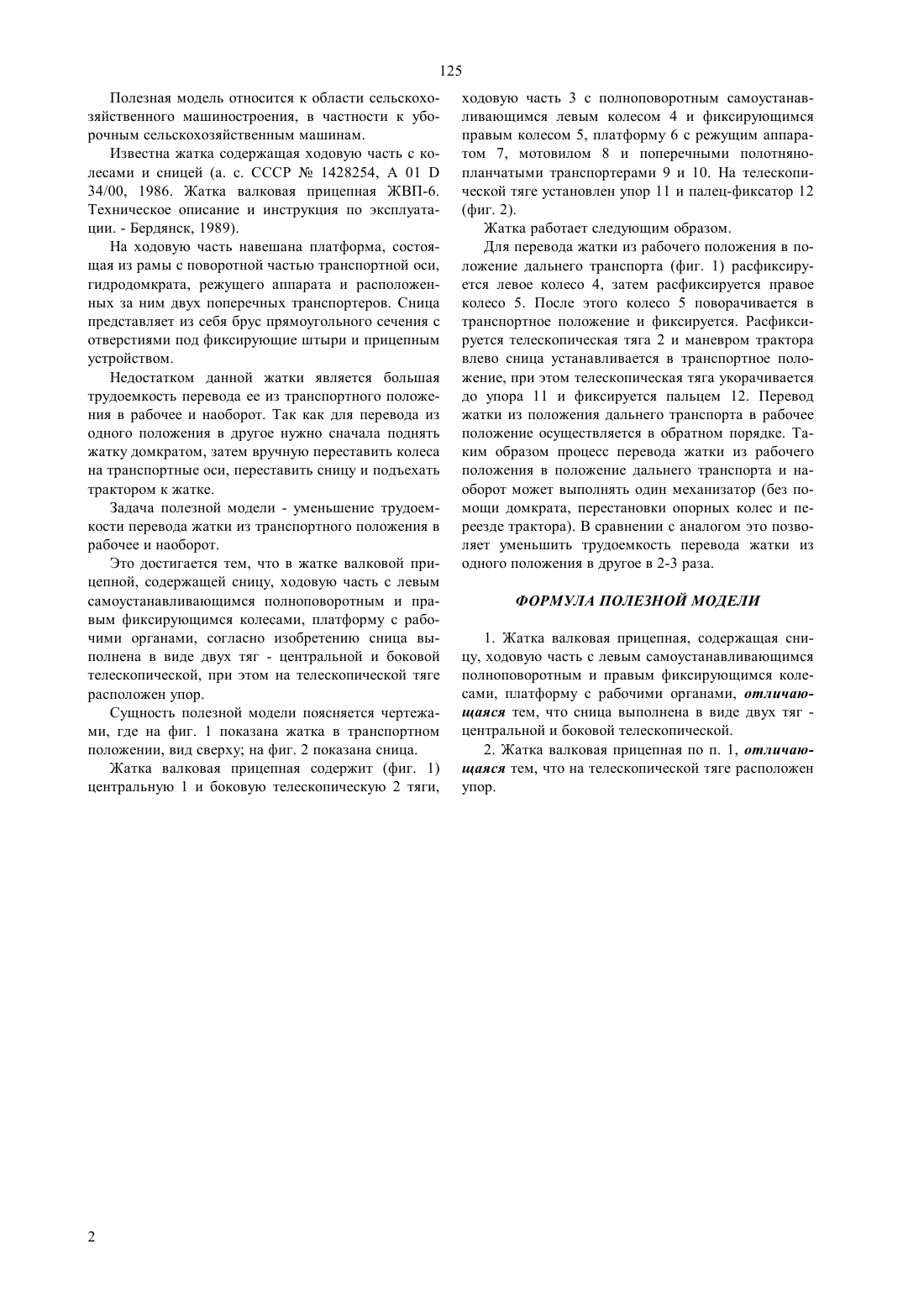

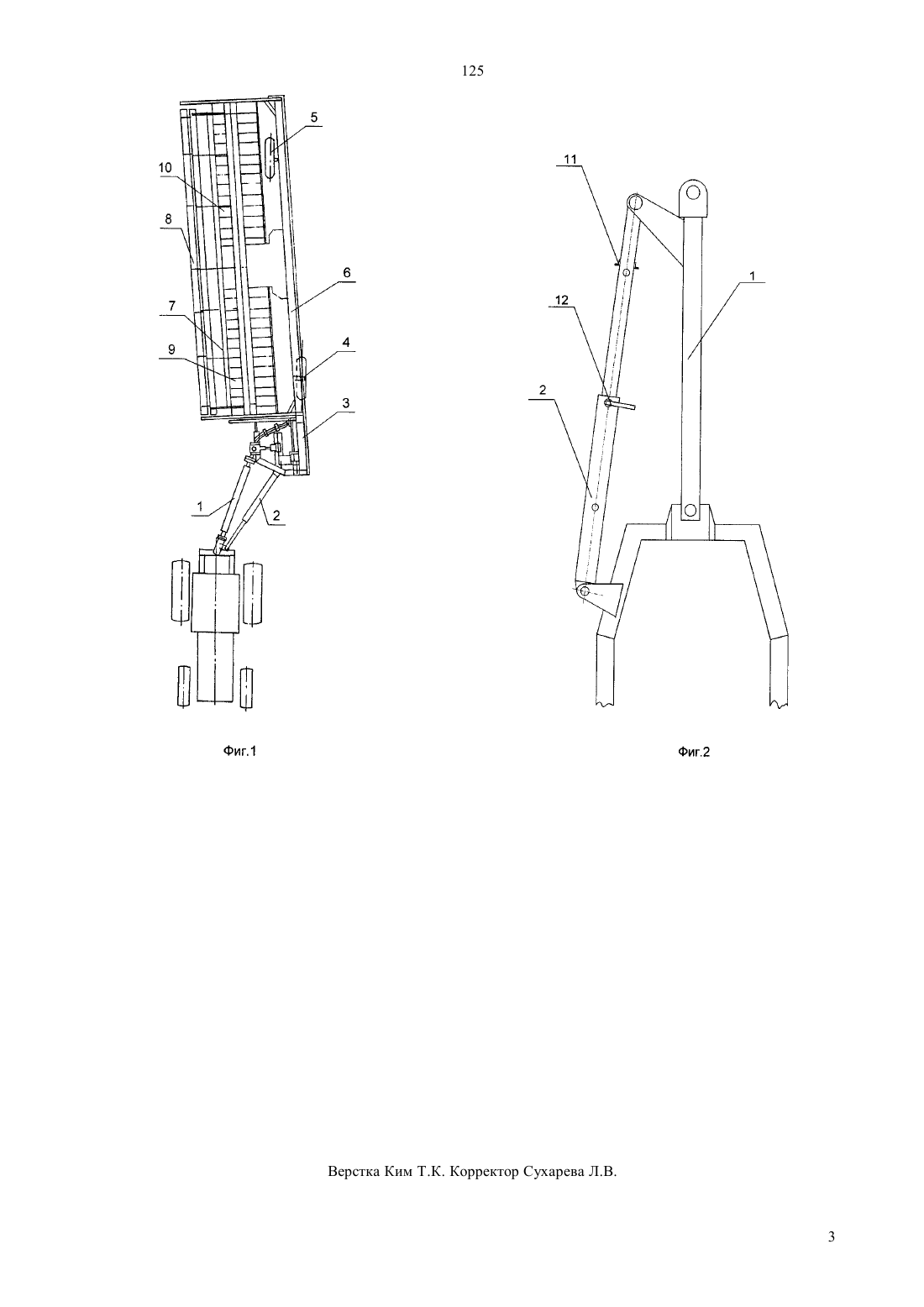

(51)7 01 34/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Астафьев Владимир Леонидович Гайфуллин Гаяз Закирович Сазонов Иван Иванович Иванченко Павел Григорьевич Дордий Андрей Викторович Муслимов Николай Муслимович(73) Республиканское государственное казенное предприятие Целинный научно-исследовательский институт механизации и электрификации сельского хозяйства(56) А. с. СССР 1428254, А 01 34/00, 1986. Жатка валковая прицепная ЖВП-6 Техническое описание и инструкция по эксплуатации. - Бердянск,1989.(57) Полезная модель относится к сельскохозяйственным машинам, в частности к уборочным сельскохозяйственным машинам. Жатка содержит сницу, ходовую часть с левым самоустанавливающимся полноповоротным и правым фиксирующимся колесами, платформу с рабочими органами. Отличие предлагаемого технического решения заключается в выполнении сницы из двух тяг - центральной и боковой телескопической, на телескопической тяге расположен упор. Такое выполнение сницы позволяет уменьшить трудоемкость перевода жатки из рабочего положения в транспортное и наоборот. 125 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к уборочным сельскохозяйственным машинам. Известна жатка содержащая ходовую часть с колесами и сницей (а. с. СССР 1428254, А 0134/00, 1986. Жатка валковая прицепная ЖВП-6. Техническое описание и инструкция по эксплуатации. - Бердянск, 1989). На ходовую часть навешана платформа, состоящая из рамы с поворотной частью транспортной оси,гидродомкрата, режущего аппарата и расположенных за ним двух поперечных транспортеров. Сница представляет из себя брус прямоугольного сечения с отверстиями под фиксирующие штыри и прицепным устройством. Недостатком данной жатки является большая трудоемкость перевода ее из транспортного положения в рабочее и наоборот. Так как для перевода из одного положения в другое нужно сначала поднять жатку домкратом, затем вручную переставить колеса на транспортные оси, переставить сницу и подъехать трактором к жатке. Задача полезной модели - уменьшение трудоемкости перевода жатки из транспортного положения в рабочее и наоборот. Это достигается тем, что в жатке валковой прицепной, содержащей сницу, ходовую часть с левым самоустанавливающимся полноповоротным и правым фиксирующимся колесами, платформу с рабочими органами, согласно изобретению сница выполнена в виде двух тяг - центральной и боковой телескопической, при этом на телескопической тяге расположен упор. Сущность полезной модели поясняется чертежами, где на фиг. 1 показана жатка в транспортном положении, вид сверху на фиг. 2 показана сница. Жатка валковая прицепная содержит (фиг. 1) центральную 1 и боковую телескопическую 2 тяги, 2 ходовую часть 3 с полноповоротным самоустанавливающимся левым колесом 4 и фиксирующимся правым колесом 5, платформу 6 с режущим аппаратом 7, мотовилом 8 и поперечными полотнянопланчатыми транспортерами 9 и 10. На телескопической тяге установлен упор 11 и палец-фиксатор 12(фиг. 2). Жатка работает следующим образом. Для перевода жатки из рабочего положения в положение дальнего транспорта (фиг. 1) расфиксируется левое колесо 4, затем расфиксируется правое колесо 5. После этого колесо 5 поворачивается в транспортное положение и фиксируется. Расфиксируется телескопическая тяга 2 и маневром трактора влево сница устанавливается в транспортное положение, при этом телескопическая тяга укорачивается до упора 11 и фиксируется пальцем 12. Перевод жатки из положения дальнего транспорта в рабочее положение осуществляется в обратном порядке. Таким образом процесс перевода жатки из рабочего положения в положение дальнего транспорта и наоборот может выполнять один механизатор (без помощи домкрата, перестановки опорных колес и переезде трактора). В сравнении с аналогом это позволяет уменьшить трудоемкость перевода жатки из одного положения в другое в 2-3 раза. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Жатка валковая прицепная, содержащая сницу, ходовую часть с левым самоустанавливающимся полноповоротным и правым фиксирующимся колесами, платформу с рабочими органами, отличающаяся тем, что сница выполнена в виде двух тяг центральной и боковой телескопической. 2. Жатка валковая прицепная по п. 1, отличающаяся тем, что на телескопической тяге расположен упор.
