Универсальное баровакуумное устройство для лечения ран

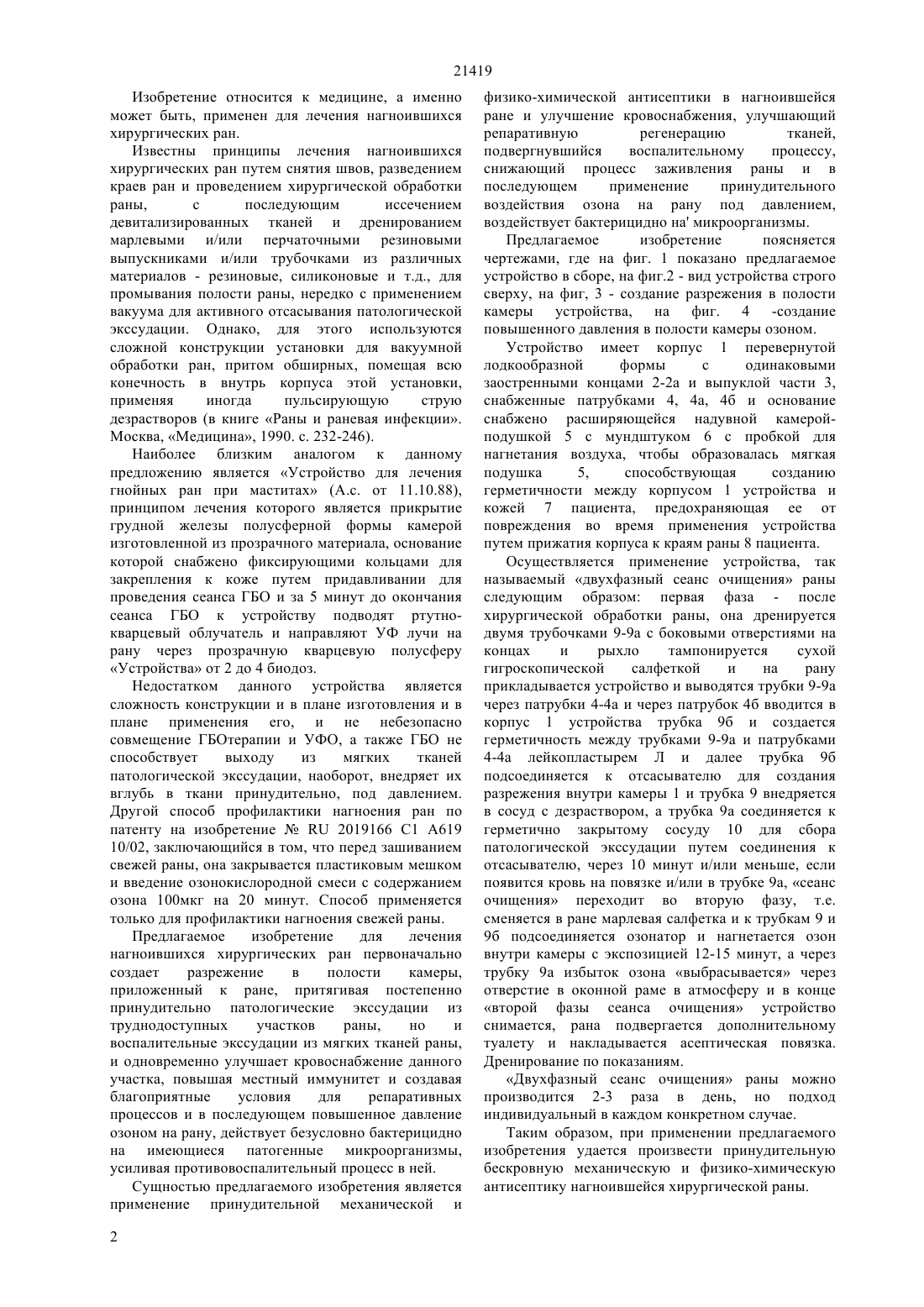

(51) 61 10/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ патологической экссудации введения озона в рану. Основание устройства снабжена надувной резиновой камерой - подушкой с мундштуком для введения воздуха в нее, для предупреждения повреждения кожи пациента продавливании устройства к коже для герметизации внутри корпуса устройства во время для создания вакуума. Устройство применяется после производства радикальной хирургической обработки нагноившейся хирургической раны с иссечением девитализированных тканей и дренируется двумя трубками с боковыми отверстиями и рыхлым тампонированием сухой гигроскопической марлевой салфеткой, предупреждающие слипание краев раны при создании вакуума над раной. Одна трубка подсоединяется к дезраствору, другая к герметичному сосуду соединяющаяся к отсасывателю. При работе устройства улучшается кровоснабжение в ране, а в последствии вводится внутри устройства озон под небольшим давлением,для подавления микрофлоры в ране на 12-15 минут. Сеанс очищения можно проверить по состоянию раны 2-3 раза в день, по 10-15 минут.(72) Рысбеков Мырзабек Мырзашевич Бигалиев Мяди Хожаевич Есиркепов Махмуд Рахимович Муканова Улжан Абильбековна Есиркепова Алтын Махмудовна Бабажанов Ерлан Муратович Баймедетов Рустем Есмырзаевич Байбосынов Сабит Абдашимович Шоманбаев Алишер Оразалиевич(54) УНИВЕРСАЛЬНОЕ БАРОВАКУУМНОЕ УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ РАН(57) Изобретено устройство для ускоренного процесса очищения раны и патологической экссудации из мягких тканей раны и улучшения кровоснабжения в мягких тканях раны и уничтожения микрофлоры в ране из прозрачного материала, например из органического стекла, для визуального наблюдения за раной во время применения устройства. Устройство снабжено 3-мя патрубками для подсоединения к отсасывателю и после удаления 21419 Изобретение относится к медицине, а именно может быть, применен для лечения нагноившихся хирургических ран. Известны принципы лечения нагноившихся хирургических ран путем снятия швов, разведением краев ран и проведением хирургической обработки раны,с последующим иссечением девитализированных тканей и дренированием марлевыми и/или перчаточными резиновыми выпускниками и/или трубочками из различных материалов - резиновые, силиконовые и т.д., для промывания полости раны, нередко с применением вакуума для активного отсасывания патологической экссудации. Однако, для этого используются сложной конструкции установки для вакуумной обработки ран, притом обширных, помещая всю конечность в внутрь корпуса этой установки,применяя иногда пульсирующую струю дезрастворов (в книге Раны и раневая инфекции. Москва, Медицина, 1990. с. 232-246). Наиболее близким аналогом к данному предложению является Устройство для лечения гнойных ран при маститах (А.с. от 11.10.88),принципом лечения которого является прикрытие грудной железы полусферной формы камерой изготовленной из прозрачного материала, основание которой снабжено фиксирующими кольцами для закрепления к коже путем придавливании для проведения сеанса ГБО и за 5 минут до окончания сеанса ГБО к устройству подводят ртутнокварцевый облучатель и направляют УФ лучи на рану через прозрачную кварцевую полусферу Устройства от 2 до 4 биодоз. Недостатком данного устройства является сложность конструкции и в плане изготовления и в плане применения его, и не небезопасно совмещение ГБОтерапии и УФО, а также ГБО не способствует выходу из мягких тканей патологической экссудации, наоборот, внедряет их вглубь в ткани принудительно, под давлением. Другой способ профилактики нагноения ран по патенту на изобретение 2019166 С 1 А 619 10/02, заключающийся в том, что перед зашиванием свежей раны, она закрывается пластиковым мешком и введение озонокислородной смеси с содержанием озона 100 мкг на 20 минут. Способ применяется только для профилактики нагноения свежей раны. Предлагаемое изобретение для лечения нагноившихся хирургических ран первоначально создает разрежение в полости камеры,приложенный к ране, притягивая постепенно принудительно патологические экссудации из труднодоступных участков раны,но и воспалительные экссудации из мягких тканей раны,и одновременно улучшает кровоснабжение данного участка, повышая местный иммунитет и создавая благоприятные условия для репаративных процессов и в последующем повышенное давление озоном на рану, действует безусловно бактерицидно на имеющиеся патогенные микроорганизмы,усиливая противовоспалительный процесс в ней. Сущностью предлагаемого изобретения является применение принудительной механической и 2 физико-химической антисептики в нагноившейся ране и улучшение кровоснабжения, улучшающий репаративную регенерацию тканей,подвергнувшийся воспалительному процессу,снижающий процесс заживления раны и в последующем применение принудительного воздействия озона на рану под давлением,воздействует бактерицидно на микроорганизмы. Предлагаемое изобретение поясняется чертежами, где на фиг. 1 показано предлагаемое устройство в сборе, на фиг.2 - вид устройства строго сверху, на фиг, 3 - создание разрежения в полости камеры устройства, на фиг. 4 -создание повышенного давления в полости камеры озоном. Устройство имеет корпус 1 перевернутой лодкообразной формы с одинаковыми заостренными концами 2-2 а и выпуклой части 3,снабженные патрубками 4, 4 а, 4 б и основание снабжено расширяющейся надувной камеройподушкой 5 с мундштуком 6 с пробкой для нагнетания воздуха, чтобы образовалась мягкая подушка 5,способствующая созданию герметичности между корпусом 1 устройства и кожей 7 пациента, предохраняющая ее от повреждения во время применения устройства путем прижатия корпуса к краям раны 8 пациента. Осуществляется применение устройства, так называемый двухфазный сеанс очищения раны следующим образом первая фаза - после хирургической обработки раны, она дренируется двумя трубочками 9-9 а с боковыми отверстиями на концах и рыхло тампонируется сухой гигроскопической салфеткой и на рану прикладывается устройство и выводятся трубки 9-9 а через патрубки 4-4 а и через патрубок 4 б вводится в корпус 1 устройства трубка 9 б и создается герметичность между трубками 9-9 а и патрубками 4-4 а лейкопластырем Л и далее трубка 9 б подсоединяется к отсасывателю для создания разрежения внутри камеры 1 и трубка 9 внедряется в сосуд с дезраствором, а трубка 9 а соединяется к герметично закрытому сосуду 10 для сбора патологической экссудации путем соединения к отсасывателю, через 10 минут и/или меньше, если появится кровь на повязке и/или в трубке 9 а, сеанс очищения переходит во вторую фазу, т.е. сменяется в ране марлевая салфетка и к трубкам 9 и 9 б подсоединяется озонатор и нагнетается озон внутри камеры с экспозицией 12-15 минут, а через трубку 9 а избыток озона выбрасывается через отверстие в оконной раме в атмосферу и в конце второй фазы сеанса очищения устройство снимается, рана подвергается дополнительному туалету и накладывается асептическая повязка. Дренирование по показаниям. Двухфазный сеанс очищения раны можно производится 2-3 раза в день, но подход индивидуальный в каждом конкретном случае. Таким образом, при применении предлагаемого изобретения удается произвести принудительную бескровную механическую и физико-химическую антисептику нагноившейся хирургической раны. 21419 Универсальность устройства заключается в применении данного изобретения в лечении хронических остеомиелитов, абсцессов мягких тканей любого генеза, остаточных полостей после удаления патологического очага на любом участке тела и любой раны в любой отрасли хирургического профиля. При внедрении данного изобретения значительно экономятся средства и со стороны лечебного учреждения и со стороны больного. ФОРМУЛА ИЗОБРЕТЕНИЯ Универсальное баровакуумное устройство для лечения ран, изготовленное из прозрачного материала в виде полусферы, основание которого снабжено эластичным материалом, отличающийся тем, что устройство имеет лодкообразную форму снабжен тремя патрубками в центре выпуклой стороны полусферы и на обеих заостренных концах ее для подсоединения к отсасывателю, основание его снабжено расширяющейся надувной камерой для предупреждения повреждения кожи пациента при создании герметизации путем придавливания к коже пациента устройства при применении и после принудительной механической и физикохимической антисептики раны,к камере подсоединяется озонатор для заданного озонирования.
