Трубчатая вращающаяся печь

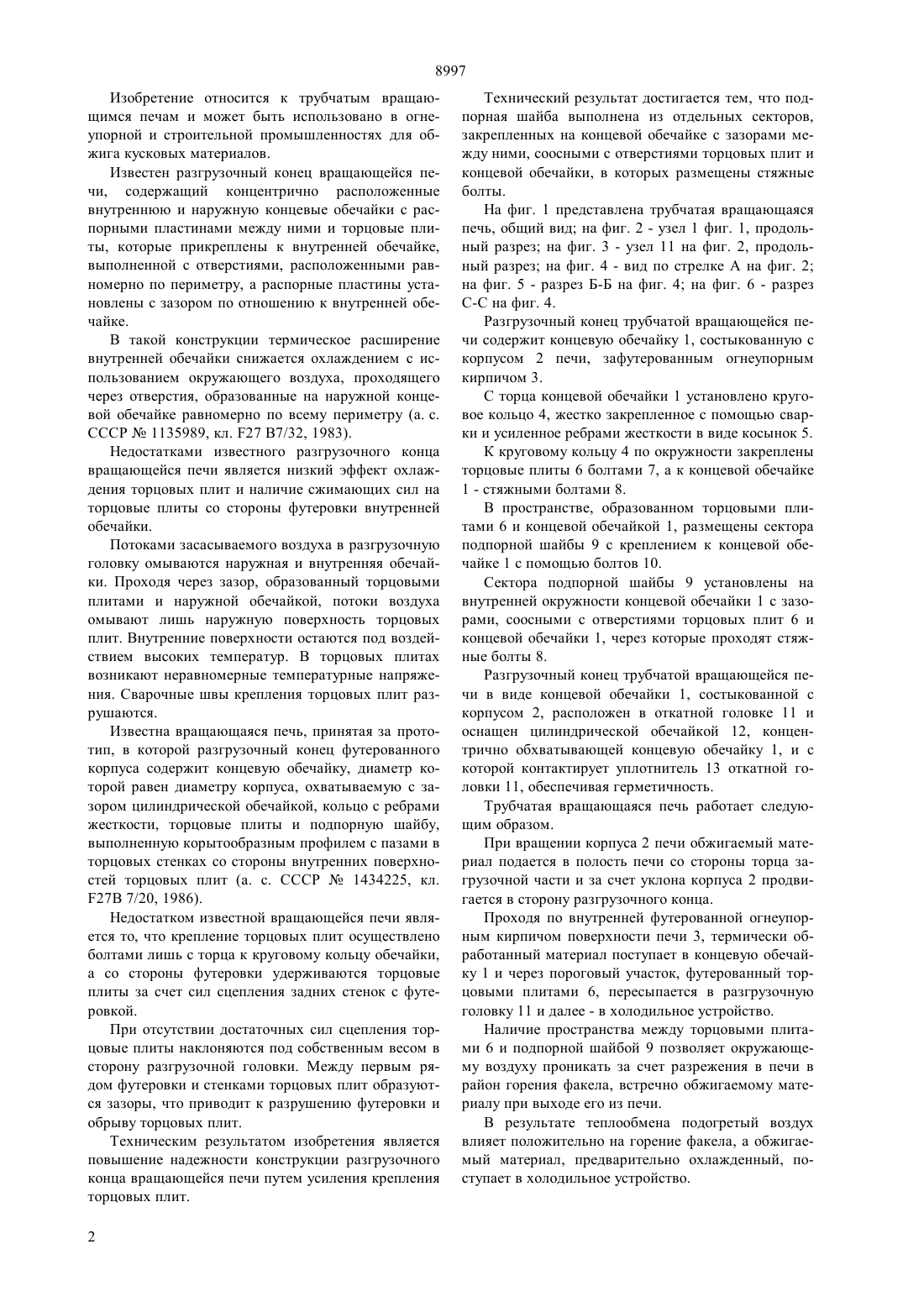

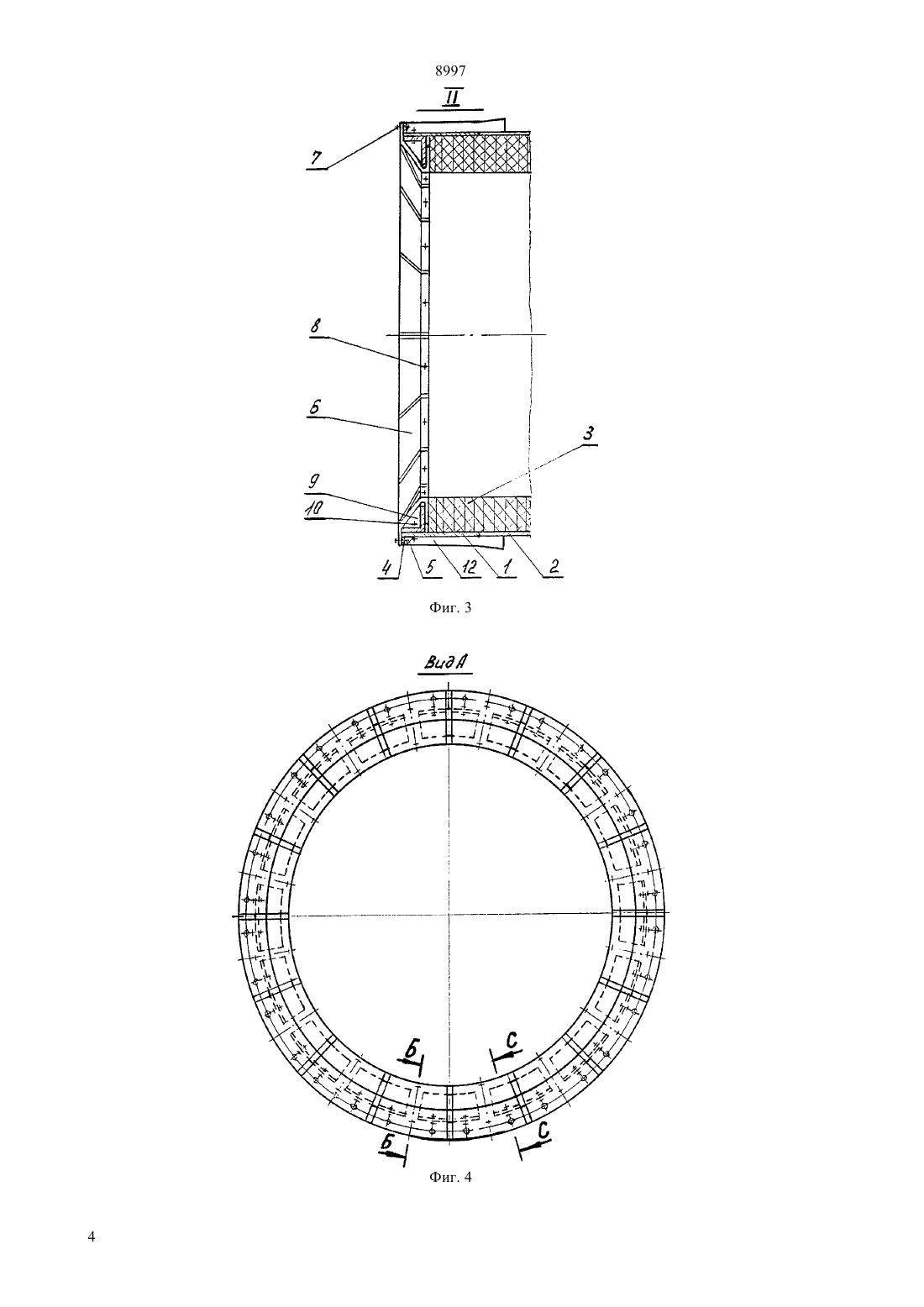

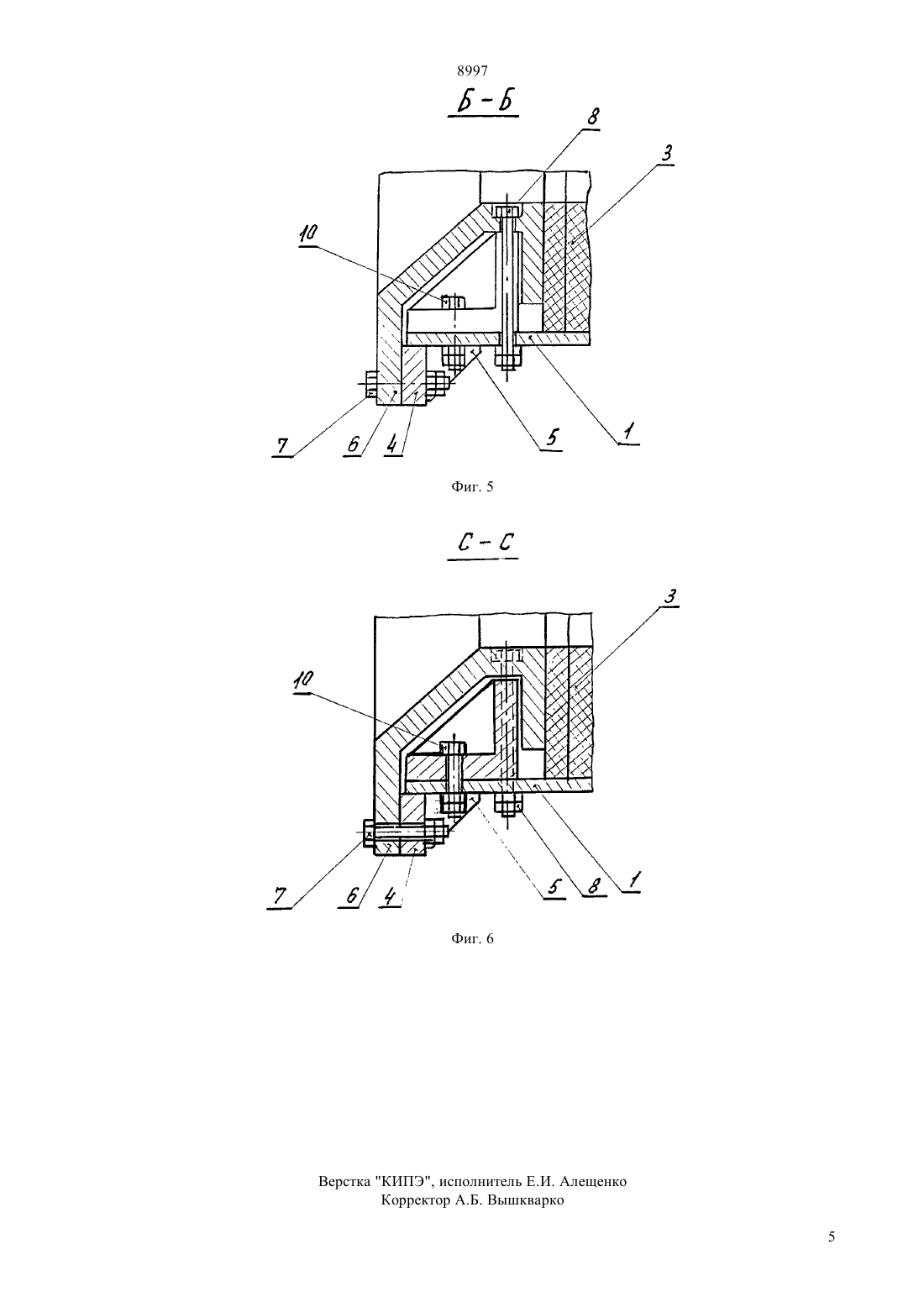

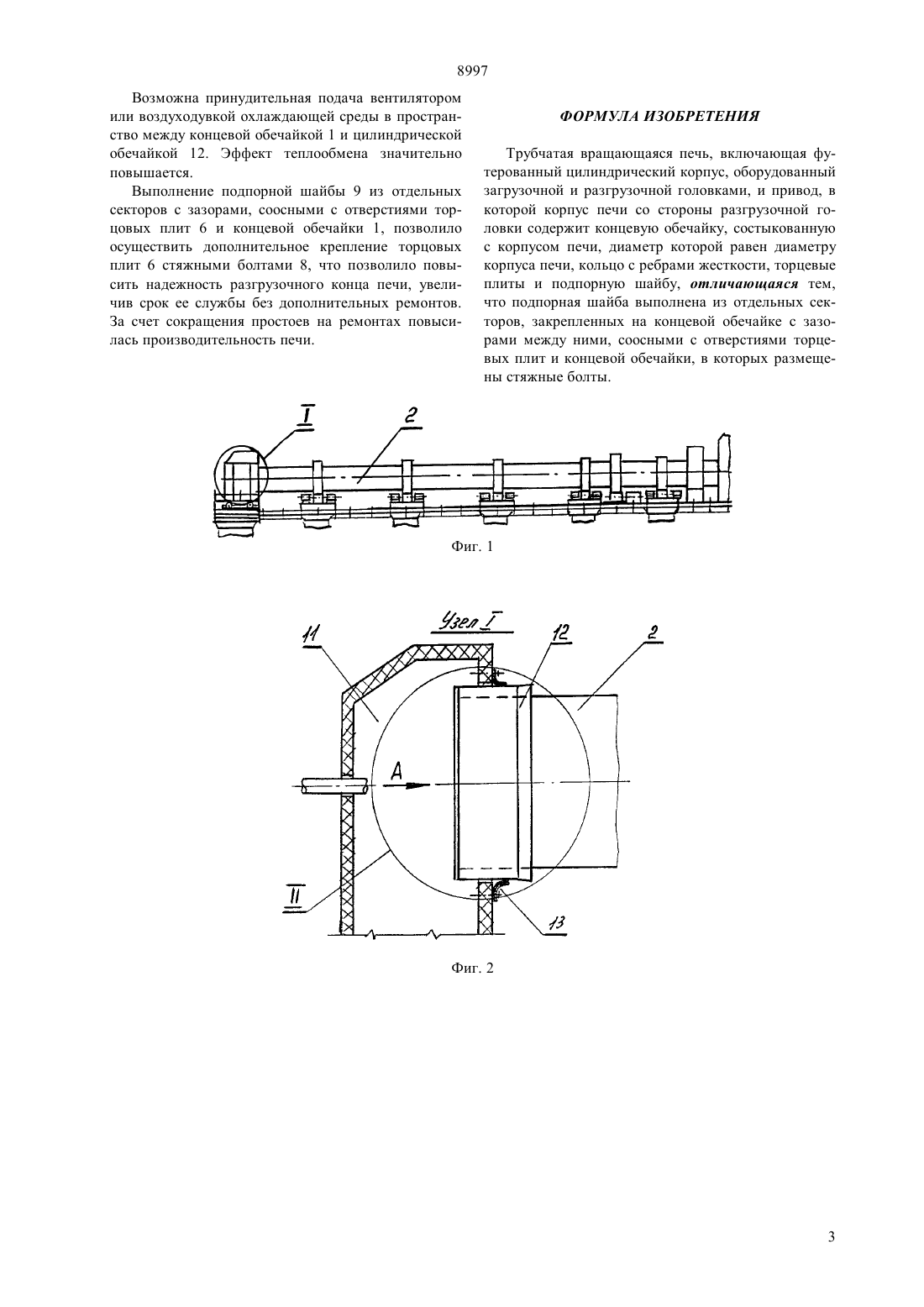

(51)7 27 7/33 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Страшко Владимир Данилович Ермоленко Александр Алексеевич(54) ТРУБЧАТАЯ ВРАЩАЮЩАЯСЯ ПЕЧЬ,(57) Изобретение относится к трубчатым вращающимся печам и может быть использовано в огнеупорной и строительной промышленности для обжига кусковых материалов. Техническим результатом изобретения является повышение надежности конструкции разгрузочного конца вращающейся печи путем усиления крепления торцовых плит. Это достигается тем, что корпус трубчатой вращающейся печи, который со стороны разгрузочной головки содержит концевую обечайку, кольцо с ребрами жесткости, торцевые плиты и подпорную шайбу, снабжен подпорной шайбой, выполненной из отдельных секторов, закрепленных на концевой обечайке с зазорами, соосными с отверстиями торцовых плит и концевой обечайки, в которых размещены стяжные болты. 8997 Изобретение относится к трубчатым вращающимся печам и может быть использовано в огнеупорной и строительной промышленностях для обжига кусковых материалов. Известен разгрузочный конец вращающейся печи, содержащий концентрично расположенные внутреннюю и наружную концевые обечайки с распорными пластинами между ними и торцовые плиты, которые прикреплены к внутренней обечайке,выполненной с отверстиями, расположенными равномерно по периметру, а распорные пластины установлены с зазором по отношению к внутренней обечайке. В такой конструкции термическое расширение внутренней обечайки снижается охлаждением с использованием окружающего воздуха, проходящего через отверстия, образованные на наружной концевой обечайке равномерно по всему периметру (а. с. СССР 1135989, кл. 27 В 7/32, 1983). Недостатками известного разгрузочного конца вращающейся печи является низкий эффект охлаждения торцовых плит и наличие сжимающих сил на торцовые плиты со стороны футеровки внутренней обечайки. Потоками засасываемого воздуха в разгрузочную головку омываются наружная и внутренняя обечайки. Проходя через зазор, образованный торцовыми плитами и наружной обечайкой, потоки воздуха омывают лишь наружную поверхность торцовых плит. Внутренние поверхности остаются под воздействием высоких температур. В торцовых плитах возникают неравномерные температурные напряжения. Сварочные швы крепления торцовых плит разрушаются. Известна вращающаяся печь, принятая за прототип, в которой разгрузочный конец футерованного корпуса содержит концевую обечайку, диаметр которой равен диаметру корпуса, охватываемую с зазором цилиндрической обечайкой, кольцо с ребрами жесткости, торцовые плиты и подпорную шайбу,выполненную корытообразным профилем с пазами в торцовых стенках со стороны внутренних поверхностей торцовых плит (а. с. СССР 1434225, кл. 27 В 7/20, 1986). Недостатком известной вращающейся печи является то, что крепление торцовых плит осуществлено болтами лишь с торца к круговому кольцу обечайки,а со стороны футеровки удерживаются торцовые плиты за счет сил сцепления задних стенок с футеровкой. При отсутствии достаточных сил сцепления торцовые плиты наклоняются под собственным весом в сторону разгрузочной головки. Между первым рядом футеровки и стенками торцовых плит образуются зазоры, что приводит к разрушению футеровки и обрыву торцовых плит. Техническим результатом изобретения является повышение надежности конструкции разгрузочного конца вращающейся печи путем усиления крепления торцовых плит. 2 Технический результат достигается тем, что подпорная шайба выполнена из отдельных секторов,закрепленных на концевой обечайке с зазорами между ними, соосными с отверстиями торцовых плит и концевой обечайки, в которых размещены стяжные болты. На фиг. 1 представлена трубчатая вращающаяся печь, общий вид на фиг. 2 - узел 1 фиг. 1, продольный разрез на фиг. 3 - узел 11 на фиг. 2, продольный разрез на фиг. 4 - вид по стрелке А на фиг. 2 на фиг. 5 - разрез Б-Б на фиг. 4 на фиг. 6 - разрез С-С на фиг. 4. Разгрузочный конец трубчатой вращающейся печи содержит концевую обечайку 1, состыкованную с корпусом 2 печи, зафутерованным огнеупорным кирпичом 3. С торца концевой обечайки 1 установлено круговое кольцо 4, жестко закрепленное с помощью сварки и усиленное ребрами жесткости в виде косынок 5. К круговому кольцу 4 по окружности закреплены торцовые плиты 6 болтами 7, а к концевой обечайке 1 - стяжными болтами 8. В пространстве, образованном торцовыми плитами 6 и концевой обечайкой 1, размещены сектора подпорной шайбы 9 с креплением к концевой обечайке 1 с помощью болтов 10. Сектора подпорной шайбы 9 установлены на внутренней окружности концевой обечайки 1 с зазорами, соосными с отверстиями торцовых плит 6 и концевой обечайки 1, через которые проходят стяжные болты 8. Разгрузочный конец трубчатой вращающейся печи в виде концевой обечайки 1, состыкованной с корпусом 2, расположен в откатной головке 11 и оснащен цилиндрической обечайкой 12, концентрично обхватывающей концевую обечайку 1, и с которой контактирует уплотнитель 13 откатной головки 11, обеспечивая герметичность. Трубчатая вращающаяся печь работает следующим образом. При вращении корпуса 2 печи обжигаемый материал подается в полость печи со стороны торца загрузочной части и за счет уклона корпуса 2 продвигается в сторону разгрузочного конца. Проходя по внутренней футерованной огнеупорным кирпичом поверхности печи 3, термически обработанный материал поступает в концевую обечайку 1 и через пороговый участок, футерованный торцовыми плитами 6, пересыпается в разгрузочную головку 11 и далее - в холодильное устройство. Наличие пространства между торцовыми плитами 6 и подпорной шайбой 9 позволяет окружающему воздуху проникать за счет разрежения в печи в район горения факела, встречно обжигаемому материалу при выходе его из печи. В результате теплообмена подогретый воздух влияет положительно на горение факела, а обжигаемый материал, предварительно охлажденный, поступает в холодильное устройство. 8997 Возможна принудительная подача вентилятором или воздуходувкой охлаждающей среды в пространство между концевой обечайкой 1 и цилиндрической обечайкой 12. Эффект теплообмена значительно повышается. Выполнение подпорной шайбы 9 из отдельных секторов с зазорами, соосными с отверстиями торцовых плит 6 и концевой обечайки 1, позволило осуществить дополнительное крепление торцовых плит 6 стяжными болтами 8, что позволило повысить надежность разгрузочного конца печи, увеличив срок ее службы без дополнительных ремонтов. За счет сокращения простоев на ремонтах повысилась производительность печи. ФОРМУЛА ИЗОБРЕТЕНИЯ Трубчатая вращающаяся печь, включающая футерованный цилиндрический корпус, оборудованный загрузочной и разгрузочной головками, и привод, в которой корпус печи со стороны разгрузочной головки содержит концевую обечайку, состыкованную с корпусом печи, диаметр которой равен диаметру корпуса печи, кольцо с ребрами жесткости, торцевые плиты и подпорную шайбу, отличающаяся тем,что подпорная шайба выполнена из отдельных секторов, закрепленных на концевой обечайке с зазорами между ними, соосными с отверстиями торцевых плит и концевой обечайки, в которых размещены стяжные болты.
