Способ подготовки гидроксида алюминия для кальцинации

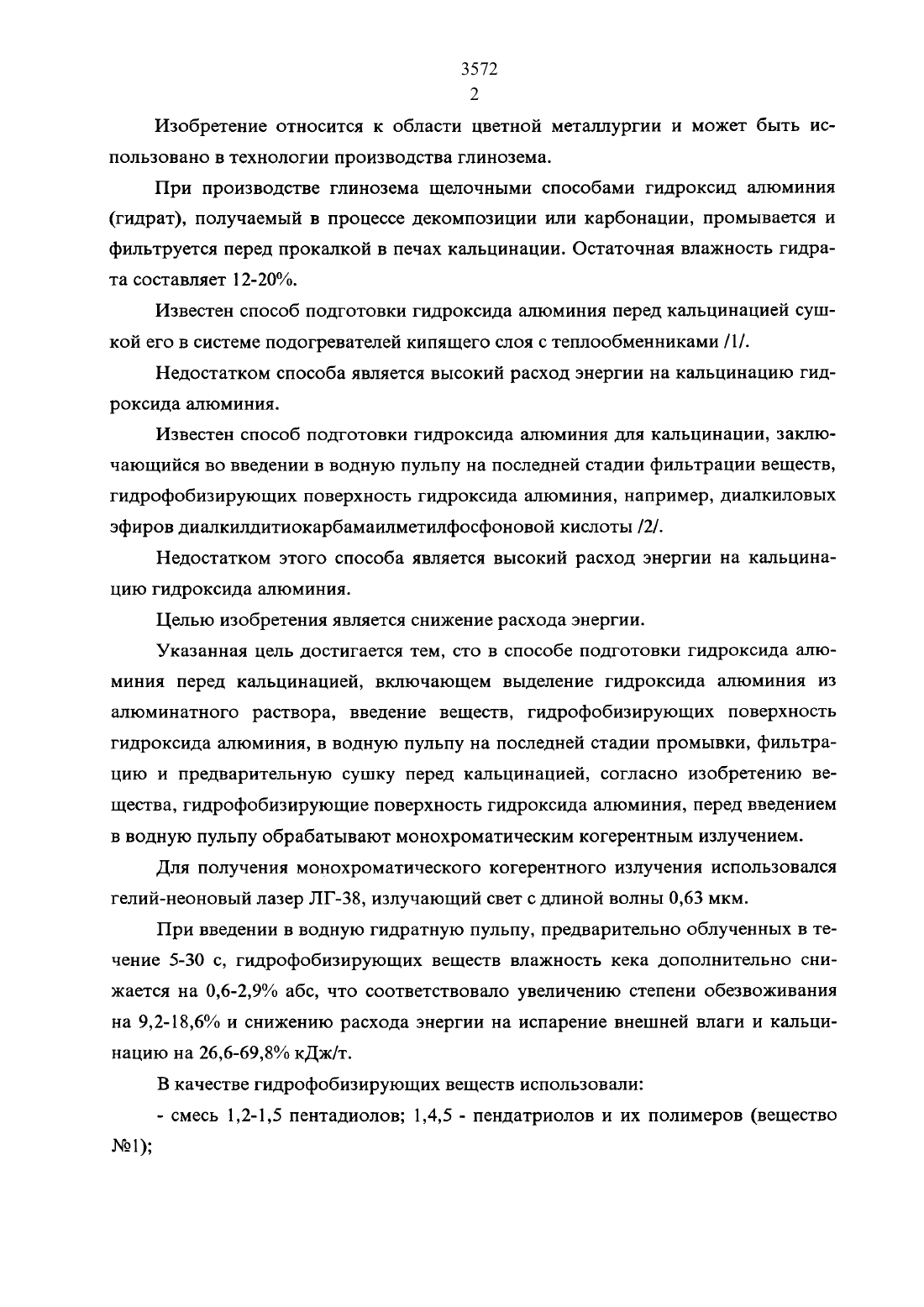

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский Национальный технический университет(56) А.И. Лайнер И др. Производство глинозема. М., Металлургия, 1978, с.145-168. Авторское свидетельство СССР Л 91717540, кл.С 01 Е 7/44,199 Ог.(54) СПОСОБ ПОДГОТОВКИ ГИДРОКСИДА АЛЮМИНИЯ ДЛЯ КАЛЬЦИНАЦИИ(57) Изобретение относится к цветной металлургии и может быть использовано в производстве глинозема.Способ подготовки гидроксида алюминия перед кальцинацией включает выделение гидроксида алюминия из алюминатного раствора, введение веществ, гидрофобизирующих поверхность гидроксида алюминия, в водную пульпу на последней стадии промывки, фильтрацию и предварительную сушку перед кальцинацией. Вещества, гидрофобизирующие поверхность гидроксида алюминия, перед введением в водную пульпу обрабатывают монохроматическим когерентным излуче нием.Изобретение относится к области цветной металлургии и может быть использовано в технологии производства глинозема.При производстве глинозема щелочными способами гидроксид алюминия(гидрат), получаемый в процессе декомпозиции или карбонации промывается и фильтруется перед прокалкой в печах кальцинации. Остаточная влажность гидрата составляет 12-20.Известен способ подготовки гидроксида алюминия перед кальцинацией сушкой его в системе подогревателей кипящего слоя с теплообменниками /1/.Недостатком способа является высокий расход энергии на кальцинацию гидроксида алюминия.Известен способ подготовки гидроксида алюминия для кальцинации, заключающийся во введении в водную пульпу на последней стадии фильтрации веществ,гидрофобизирующих поверхность гидроксида алюминия, например, диалкиловых эфиров диалкипдитиокарбамаилметилфосфоновой кислоты /2/.Недостатком этого способа является высокий расход энергии на кальцинацию гидроксида алюминия.Целью изобретения является снижение расхода энергии.Указанная цель достигается тем, сто в способе подготовки гидроксида алюминия перед кальцинацией, включающем выделение гидроксида алюминия из алюминатного раствора, введение веществ, гидрофобизирующих поверхность гидроксида алюминия, в водную пульпу на последней стадии промывки, фильтрацию и предварительную сушку перед кальцинацией, согласно изобретению вещества, гидрофобизирующие поверхность гидроксида алюминия, перед введением в водную пульпу обрабатывают монохроматическим когерентным излучением.Для получения монохроматического когерентного излучения использовался гелий-неоновый лазер ЛГ-ЗЗ, излучающий свет с длиной волны 0,63 мкм.При введении в водную гидратную пульпу, предварительно облученных в течение 5-30 с, гидрофобизирующих веществ влажность кека дополнительно снижается на 0,6-2,9 Уо абс, что соответствовало увеличению степени обезвоживания на 9,2-18,6 и снижению расхода энергии на испарение внешней влаги и кальцинацию на 266-698 У кДж/т.В качестве гидрофобизирующих веществ использовали- продукт конденсации циклогексанола - кубовый остаток при ректификации циклогексана - сырца и содержащего в своем составе 10 циклогексанола и циклогексанона (вещество 2)- диалкиловые эфиры диалкилдитиокарбомаилметилфосфановой кислотыПример 1. В водную суспензию гидрата Волховского алюминиевого завода(ЖТ 2 1) при температуре 20-25 С вводили добавку органического гидрофобизирующего вещества Не, предварительно облученного монохроматическим когерентным излучением в течение 5-25 с. Пульпу перемешивали 3 мин, затем переносили на воронку Бюхнера и фильтровали. Результаты опытов приведены в таблице 1.Пример 2. В водную суспензию гидрата Волховского алюминиевого завода вводили облученное в течение 5-30 с, вещество 2 в условиях примера 1. Результаты опытов приведены в таблице 3192.С добавкой необ- С добавкой облученного вещества лученного щества Продолжительность облучения, Влажность кека, абс 12,2 12,4 13,5 9,3 14,1 14,4- на испарение внешней влаги 532,1 540,85 588,8 405,6 615,0 628,1- на кальшшащпо гидрата 38045 3866,13 3866,8 2900, 43370 4490,5С добавкой С добавкой облученного вещества необлученного- на испареъше внецшей 401,3 287,9 331,5 309,7 370,7 427,4 влаги3572 4 Пример 3. В водную суспензию гидрата Волховского алюминиевого завода вводили, облученное в течение 5-30 с, вещество МАЗ в условиях примера 1. Результаты опытов приведены в таблице 3.С добавкой не- Сдобавкой облучеьшого вещества облученного Продолжительность облучения, с вещества- на испарение внегшаей 318,4 340,2 318,4 340,2 901,2 335,85 влагиОблучение гидрофобных веществ меньше 5 с не улучшает показатели технологического процесса обезвоживания гидроксида алюминия при фильтрации,больше 20 с - нецелесообразно из-за лишнего расхода энергии излучения.Как следует из приведенных в таблицах данных, при ведении в водную гидратную пульпу, предварительно облученных монохроматическим когерентным излучением в течение 5-20 с, органических гидрофобизирующих веществ влажность кека дополнительно снижается на 1,0-2,9 Уо абс увеличивается степень обезвоживания на 92-18,6 Уо снижается расход энергии на 187, 1-904,4-103 кДж/т.Использование предлагаемого способа пощотовки гидроксида алюминия перед кальцинацией обеспечивает по сравнению с существующим следующие преимущества- возможность снижения содержания остаточной влажности гидроксида алюминия после фильтрации без предварительной сушки- возможность дополнительного повышения степени обезвоживания гидроксида алюминия за счет активации гидрофобизирующих свойств органических веществ путем облучения монохроматическим когеренным излучением- возможность сокращения расхода тепла на сушку и кальцинацию.Предлагаемый способ подготовки гидроксида алюминия введением облученного гидрофобизирующего вещества на последней стадии фильтрации перед кальцинацией может быть осуществлен на применяемом в глиноземном производстве
