Временная дренажная система и способ временного дренажа

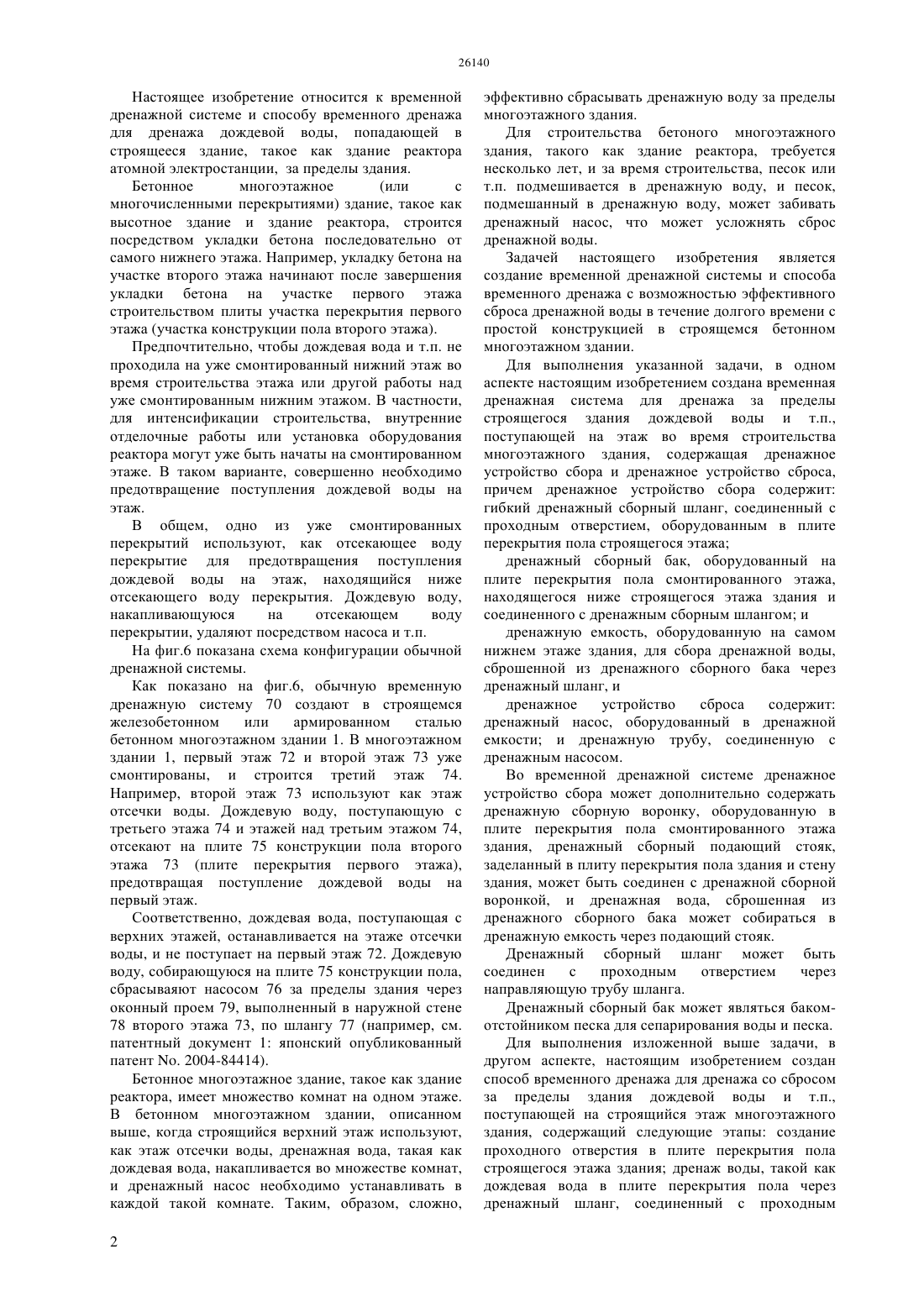

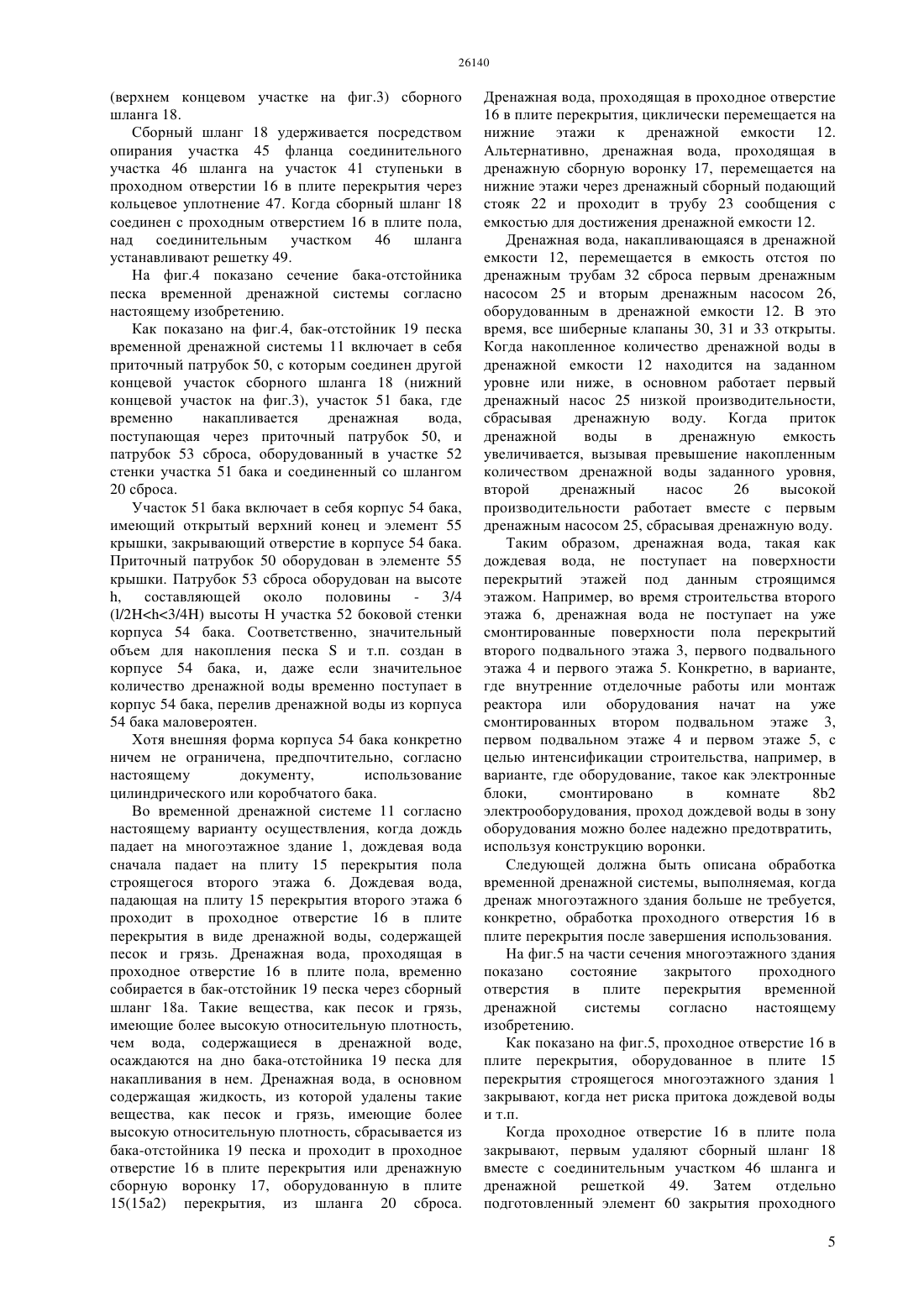

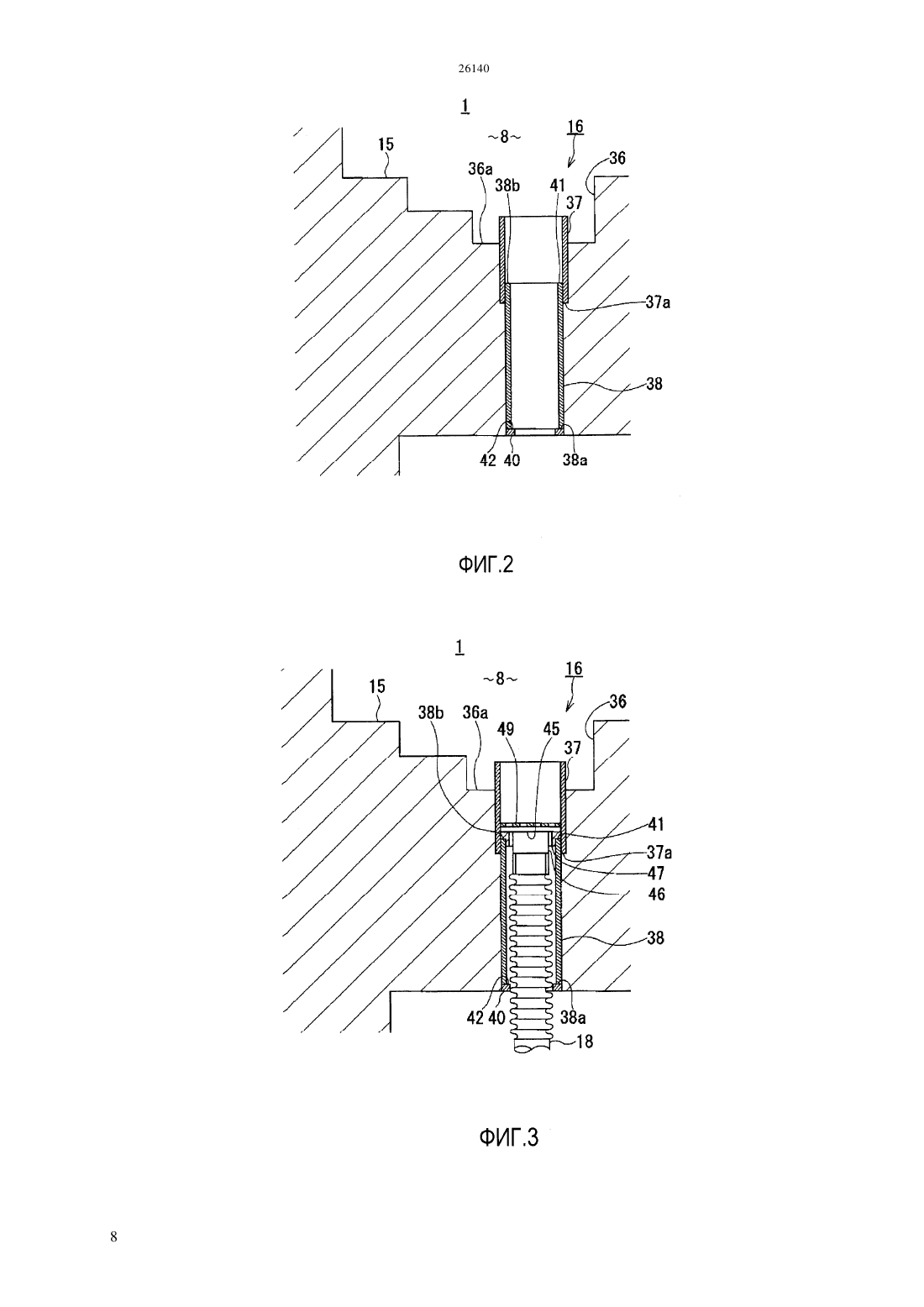

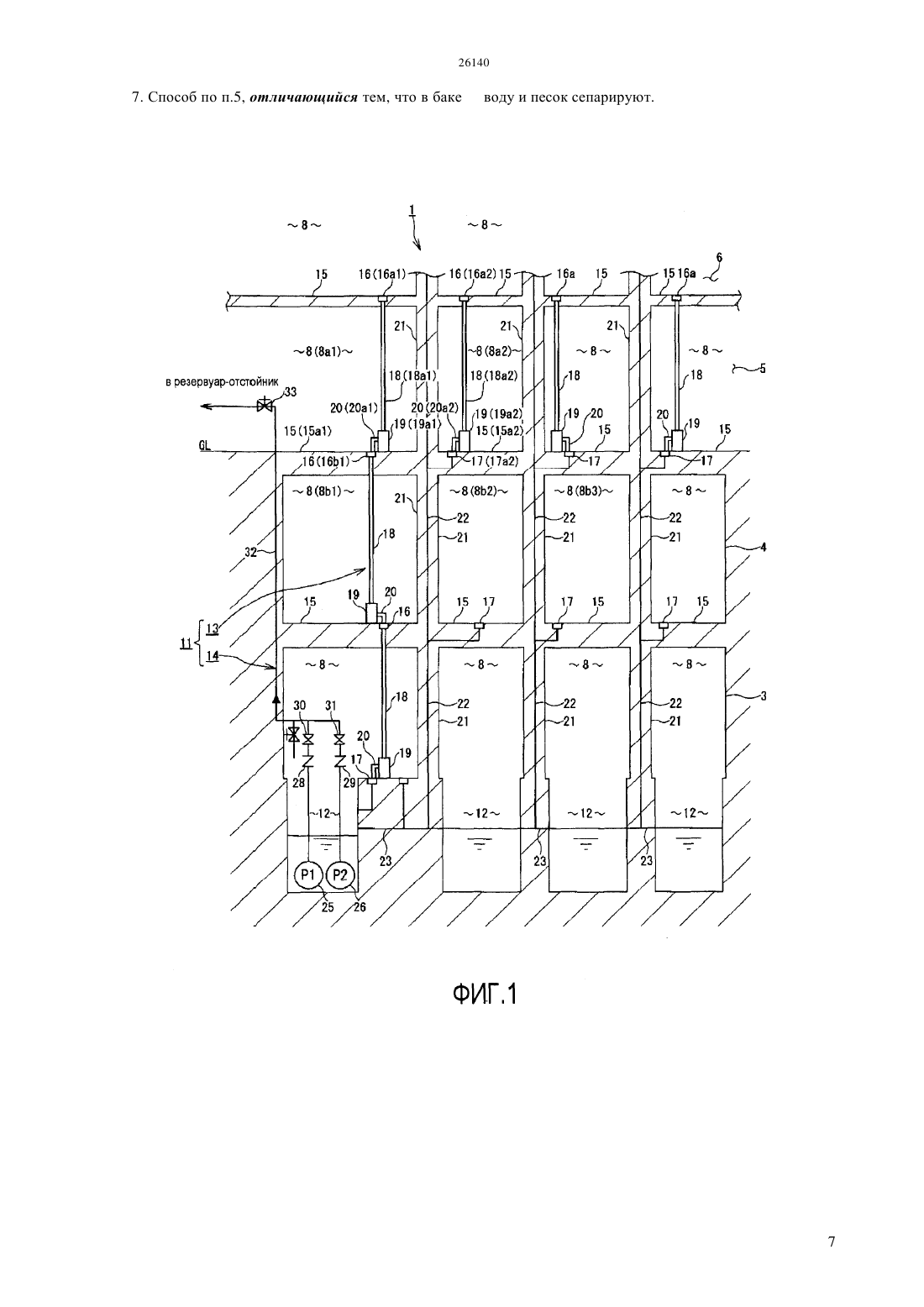

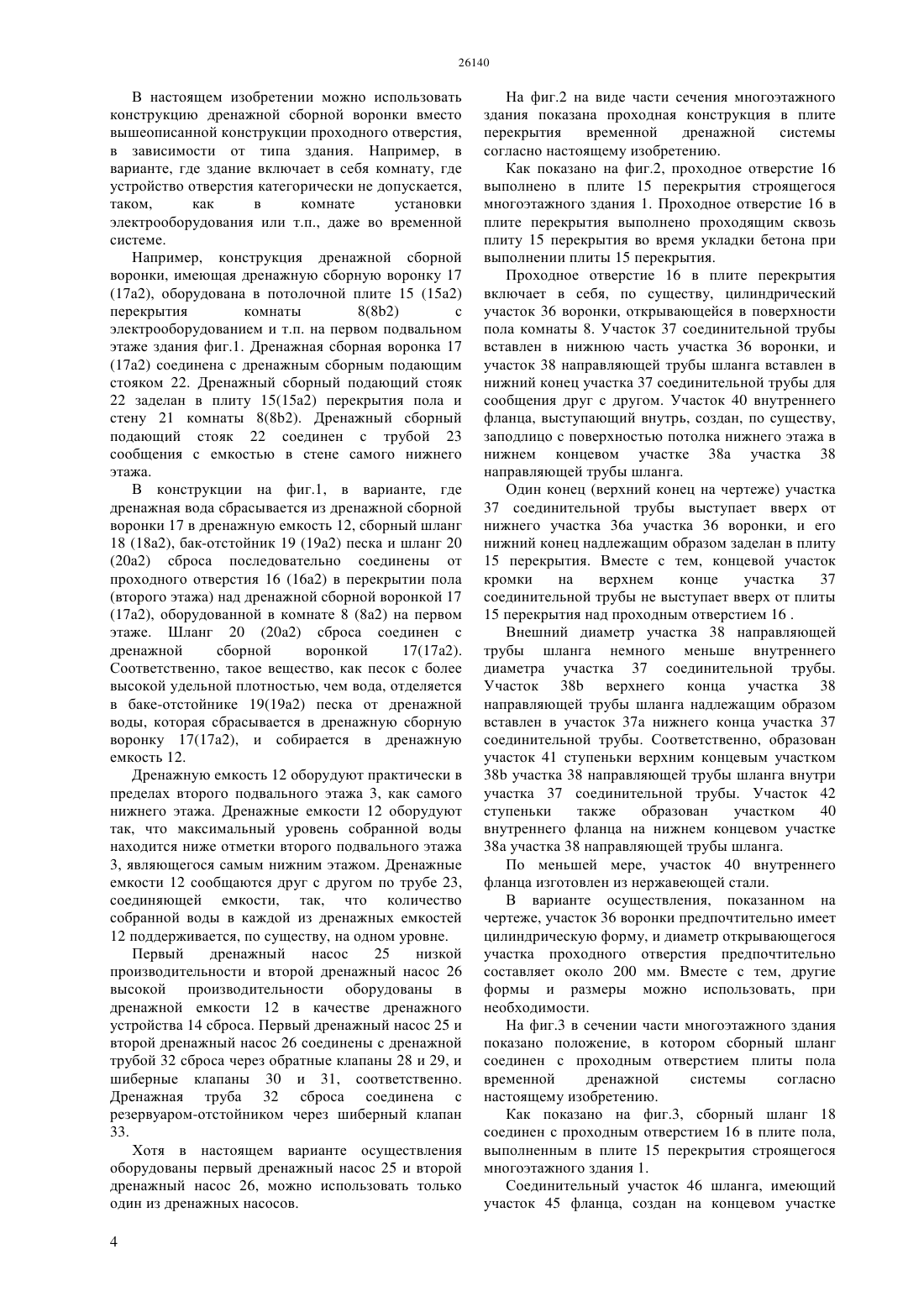

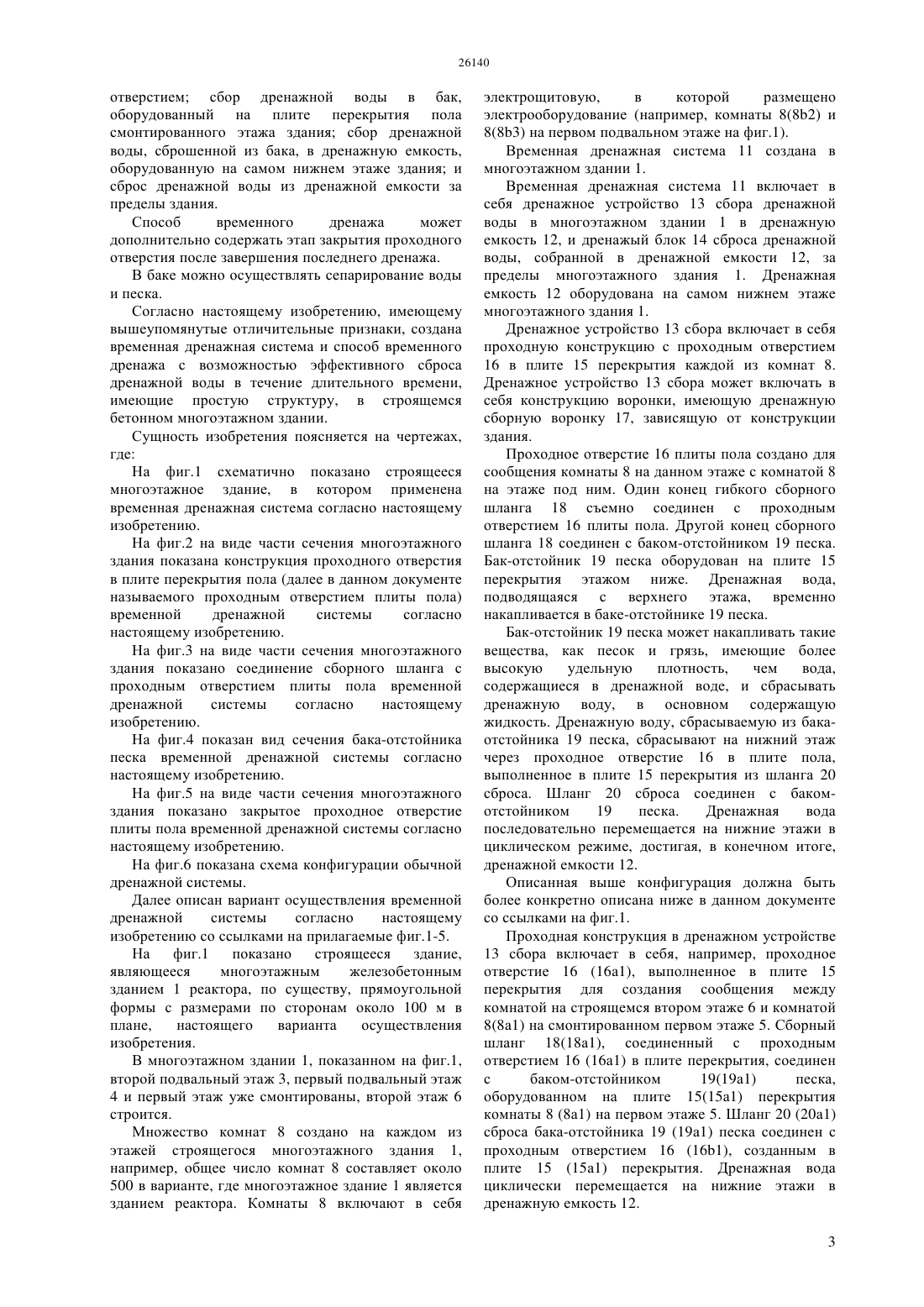

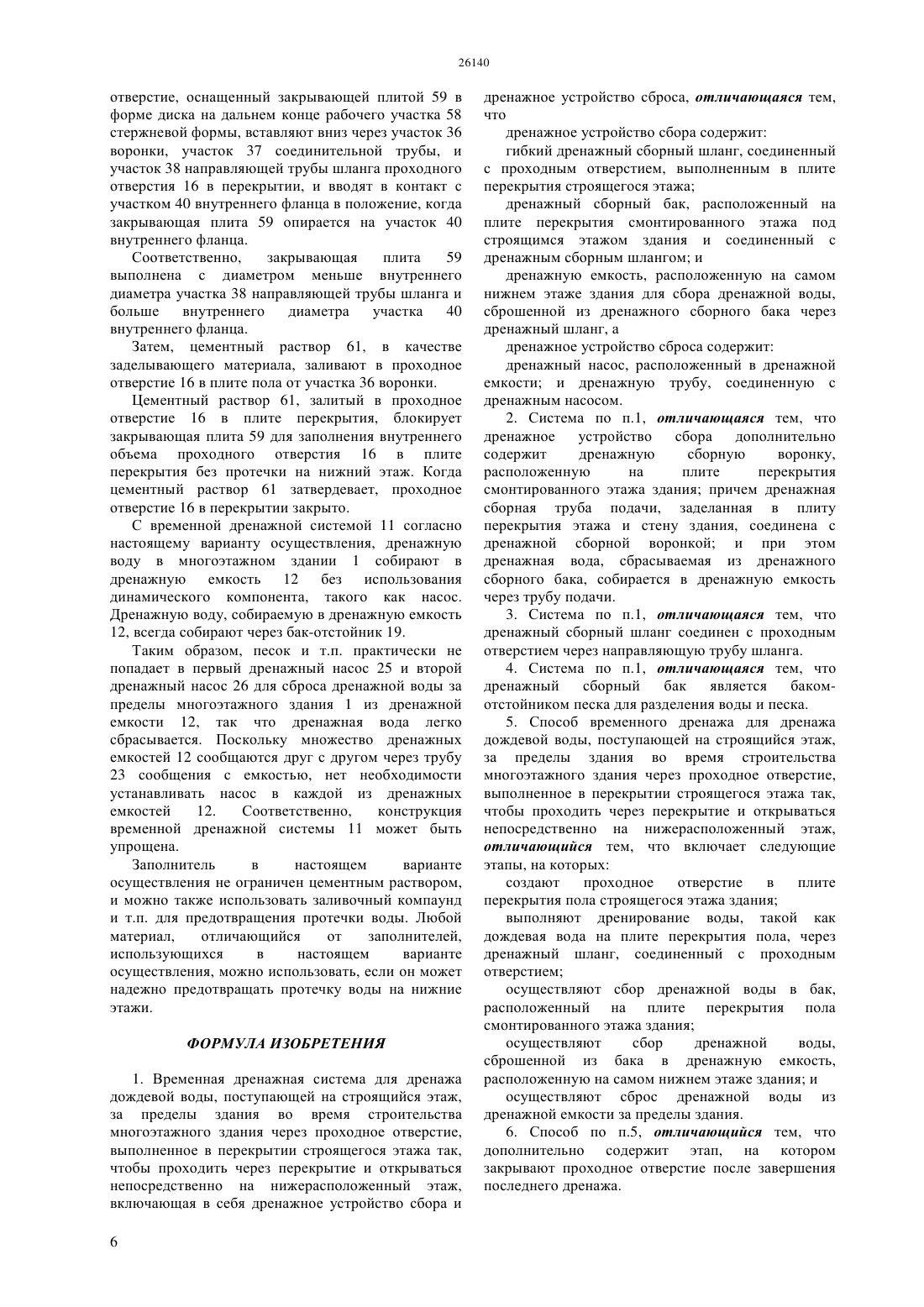

(51) 04 21/28 (2011.01) 04 21/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Временная дренажная система для дренажа дождевой воды, поступающей на строящийся этаж,за пределы строящегося многоэтажного здания включает в себя гибкий дренажный сборный шланг,соединенный с проходным отверстием,выполненным в плите перекрытия пола строящегося этажа, бак-отстойник песка, оборудованный на плите перекрытия пола смонтированного этажа здания и соединенный с дренажным сборным шлангом, дренажную емкость, оборудованную на самом нижнем этаже здания для накопления дренажной воды, сброшенной из бака-отстойника песка через дренажный шланг и дренажный насос,оборудованный в дренажной емкости. Вода,собранная в дренажной емкости, сбрасывается за пределы здания дренажными насосами.(73) ТОСИБА ПЛАНТ СИСТЕМЗ ЭНД СЕРВИСИЗ КОРПОРЕЙШН(54) ВРЕМЕННАЯ ДРЕНАЖНАЯ СИСТЕМА И СПОСОБ ВРЕМЕННОГО ДРЕНАЖА Настоящее изобретение относится к временной дренажной системе и способу временного дренажа для дренажа дождевой воды, попадающей в строящееся здание, такое как здание реактора атомной электростанции, за пределы здания. Бетонное многоэтажное(или с многочисленными перекрытиями) здание, такое как высотное здание и здание реактора, строится посредством укладки бетона последовательно от самого нижнего этажа. Например, укладку бетона на участке второго этажа начинают после завершения укладки бетона на участке первого этажа строительством плиты участка перекрытия первого этажа (участка конструкции пола второго этажа). Предпочтительно, чтобы дождевая вода и т.п. не проходила на уже смонтированный нижний этаж во время строительства этажа или другой работы над уже смонтированным нижним этажом. В частности,для интенсификации строительства, внутренние отделочные работы или установка оборудования реактора могут уже быть начаты на смонтированном этаже. В таком варианте, совершенно необходимо предотвращение поступления дождевой воды на этаж. В общем, одно из уже смонтированных перекрытий используют, как отсекающее воду перекрытие для предотвращения поступления дождевой воды на этаж, находящийся ниже отсекающего воду перекрытия. Дождевую воду,накапливающуюся на отсекающем воду перекрытии, удаляют посредством насоса и т.п. На фиг.6 показана схема конфигурации обычной дренажной системы. Как показано на фиг.6, обычную временную дренажную систему 70 создают в строящемся железобетонном или армированном сталью бетонном многоэтажном здании 1. В многоэтажном здании 1, первый этаж 72 и второй этаж 73 уже смонтированы, и строится третий этаж 74. Например, второй этаж 73 используют как этаж отсечки воды. Дождевую воду, поступающую с третьего этажа 74 и этажей над третьим этажом 74,отсекают на плите 75 конструкции пола второго этажа 73 (плите перекрытия первого этажа),предотвращая поступление дождевой воды на первый этаж. Соответственно, дождевая вода, поступающая с верхних этажей, останавливается на этаже отсечки воды, и не поступает на первый этаж 72. Дождевую воду, собирающуюся на плите 75 конструкции пола,сбрасываяют насосом 76 за пределы здания через оконный проем 79, выполненный в наружной стене 78 второго этажа 73, по шлангу 77 (например, см. патентный документ 1 японский опубликованный патент . 2004-84414). Бетонное многоэтажное здание, такое как здание реактора, имеет множество комнат на одном этаже. В бетонном многоэтажном здании, описанном выше, когда строящийся верхний этаж используют,как этаж отсечки воды, дренажная вода, такая как дождевая вода, накапливается во множестве комнат,и дренажный насос необходимо устанавливать в каждой такой комнате. Таким, образом, сложно,2 эффективно сбрасывать дренажную воду за пределы многоэтажного здания. Для строительства бетоного многоэтажного здания, такого как здание реактора, требуется несколько лет, и за время строительства, песок или т.п. подмешивается в дренажную воду, и песок,подмешанный в дренажную воду, может забивать дренажный насос, что может усложнять сброс дренажной воды. Задачей настоящего изобретения является создание временной дренажной системы и способа временного дренажа с возможностью эффективного сброса дренажной воды в течение долгого времени с простой конструкцией в строящемся бетонном многоэтажном здании. Для выполнения указанной задачи, в одном аспекте настоящим изобретением создана временная дренажная система для дренажа за пределы строящегося здания дождевой воды и т.п.,поступающей на этаж во время строительства многоэтажного здания, содержащая дренажное устройство сбора и дренажное устройство сброса,причем дренажное устройство сбора содержит гибкий дренажный сборный шланг, соединенный с проходным отверстием, оборудованным в плите перекрытия пола строящегося этажа дренажный сборный бак, оборудованный на плите перекрытия пола смонтированного этажа,находящегося ниже строящегося этажа здания и соединенного с дренажным сборным шлангом и дренажную емкость, оборудованную на самом нижнем этаже здания, для сбора дренажной воды,сброшенной из дренажного сборного бака через дренажный шланг, и дренажное устройство сброса содержит дренажный насос, оборудованный в дренажной емкости и дренажную трубу, соединенную с дренажным насосом. Во временной дренажной системе дренажное устройство сбора может дополнительно содержать дренажную сборную воронку, оборудованную в плите перекрытия пола смонтированного этажа здания, дренажный сборный подающий стояк,заделанный в плиту перекрытия пола здания и стену здания, может быть соединен с дренажной сборной воронкой, и дренажная вода, сброшенная из дренажного сборного бака может собираться в дренажную емкость через подающий стояк. Дренажный сборныйшланг может быть соединен с проходным отверстием через направляющую трубу шланга. Дренажный сборный бак может являться бакомотстойником песка для сепарирования воды и песка. Для выполнения изложенной выше задачи, в другом аспекте, настоящим изобретением создан способ временного дренажа для дренажа со сбросом за пределы здания дождевой воды и т.п.,поступающей на строящийся этаж многоэтажного здания, содержащий следующие этапы создание проходного отверстия в плите перекрытия пола строящегося этажа здания дренаж воды, такой как дождевая вода в плите перекрытия пола через дренажный шланг, соединенный с проходным отверстием сбор дренажной воды в бак,оборудованный на плите перекрытия пола смонтированного этажа здания сбор дренажной воды, сброшенной из бака, в дренажную емкость,оборудованную на самом нижнем этаже здания и сброс дренажной воды из дренажной емкости за пределы здания. Способ временного дренажа может дополнительно содержать этап закрытия проходного отверстия после завершения последнего дренажа. В баке можно осуществлять сепарирование воды и песка. Согласно настоящему изобретению, имеющему вышеупомянутые отличительные признаки, создана временная дренажная система и способ временного дренажа с возможностью эффективного сброса дренажной воды в течение длительного времени,имеющие простую структуру, в строящемся бетонном многоэтажном здании. Сущность изобретения поясняется на чертежах,где На фиг.1 схематично показано строящееся многоэтажное здание, в котором применена временная дренажная система согласно настоящему изобретению. На фиг.2 на виде части сечения многоэтажного здания показана конструкция проходного отверстия в плите перекрытия пола (далее в данном документе называемого проходным отверстием плиты пола) временной дренажной системы согласно настоящему изобретению. На фиг.3 на виде части сечения многоэтажного здания показано соединение сборного шланга с проходным отверстием плиты пола временной дренажной системы согласно настоящему изобретению. На фиг.4 показан вид сечения бака-отстойника песка временной дренажной системы согласно настоящему изобретению. На фиг.5 на виде части сечения многоэтажного здания показано закрытое проходное отверстие плиты пола временной дренажной системы согласно настоящему изобретению. На фиг.6 показана схема конфигурации обычной дренажной системы. Далее описан вариант осуществления временной дренажной системы согласно настоящему изобретению со ссылками на прилагаемые фиг.1-5. На фиг.1 показано строящееся здание,являющееся многоэтажным железобетонным зданием 1 реактора, по существу, прямоугольной формы с размерами по сторонам около 100 м в плане,настоящего варианта осуществления изобретения. В многоэтажном здании 1, показанном на фиг.1,второй подвальный этаж 3, первый подвальный этаж 4 и первый этаж уже смонтированы, второй этаж 6 строится. Множество комнат 8 создано на каждом из этажей строящегося многоэтажного здания 1,например, общее число комнат 8 составляет около 500 в варианте, где многоэтажное здание 1 является зданием реактора. Комнаты 8 включают в себя электрощитовую,в которой размещено электрооборудование (например, комнаты 8(82) и 8(83) на первом подвальном этаже на фиг.1). Временная дренажная система 11 создана в многоэтажном здании 1. Временная дренажная система 11 включает в себя дренажное устройство 13 сбора дренажной воды в многоэтажном здании 1 в дренажную емкость 12, и дренажый блок 14 сброса дренажной воды, собранной в дренажной емкости 12, за пределы многоэтажного здания 1. Дренажная емкость 12 оборудована на самом нижнем этаже многоэтажного здания 1. Дренажное устройство 13 сбора включает в себя проходную конструкцию с проходным отверстием 16 в плите 15 перекрытия каждой из комнат 8. Дренажное устройство 13 сбора может включать в себя конструкцию воронки, имеющую дренажную сборную воронку 17, зависящую от конструкции здания. Проходное отверстие 16 плиты пола создано для сообщения комнаты 8 на данном этаже с комнатой 8 на этаже под ним. Один конец гибкого сборного шланга 18 съемно соединен с проходным отверстием 16 плиты пола. Другой конец сборного шланга 18 соединен с баком-отстойником 19 песка. Бак-отстойник 19 песка оборудован на плите 15 перекрытия этажом ниже. Дренажная вода,подводящаяся с верхнего этажа, временно накапливается в баке-отстойнике 19 песка. Бак-отстойник 19 песка может накапливать такие вещества, как песок и грязь, имеющие более высокую удельную плотность,чем вода,содержащиеся в дренажной воде, и сбрасывать дренажную воду, в основном содержащую жидкость. Дренажную воду, сбрасываемую из бакаотстойника 19 песка, сбрасывают на нижний этаж через проходное отверстие 16 в плите пола,выполненное в плите 15 перекрытия из шланга 20 сброса. Шланг 20 сброса соединен с бакомотстойником 19 песка. Дренажная вода последовательно перемещается на нижние этажи в циклическом режиме, достигая, в конечном итоге,дренажной емкости 12. Описанная выше конфигурация должна быть более конкретно описана ниже в данном документе со ссылками на фиг.1. Проходная конструкция в дренажном устройстве 13 сбора включает в себя, например, проходное отверстие 16 (16 а 1), выполненное в плите 15 перекрытия для создания сообщения между комнатой на строящемся втором этаже 6 и комнатой 8(8 а 1) на смонтированном первом этаже 5. Сборный шланг 18(18 а 1), соединенный с проходным отверстием 16 (16 а 1) в плите перекрытия, соединен с баком-отстойником 19(19 а 1) песка,оборудованном на плите 15(15 а 1) перекрытия комнаты 8 (8 а 1) на первом этаже 5. Шланг 20 (20 а 1) сброса бака-отстойника 19 (19 а 1) песка соединен с проходным отверстием 16 (161), созданным в плите 15 (15 а 1) перекрытия. Дренажная вода циклически перемещается на нижние этажи в дренажную емкость 12. 3 В настоящем изобретении можно использовать конструкцию дренажной сборной воронки вместо вышеописанной конструкции проходного отверстия,в зависимости от типа здания. Например, в варианте, где здание включает в себя комнату, где устройство отверстия категорически не допускается,таком,как в комнате установки электрооборудования или т.п., даже во временной системе. Например, конструкция дренажной сборной воронки, имеющая дренажную сборную воронку 17(17 а 2), оборудована в потолочной плите 15 (15 а 2) перекрытия комнаты 8(82) с электрооборудованием и т.п. на первом подвальном этаже здания фиг.1. Дренажная сборная воронка 17(17 а 2) соединена с дренажным сборным подающим стояком 22. Дренажный сборный подающий стояк 22 заделан в плиту 15(15 а 2) перекрытия пола и стену 21 комнаты 8(82). Дренажный сборный подающий стояк 22 соединен с трубой 23 сообщения с емкостью в стене самого нижнего этажа. В конструкции на фиг.1, в варианте, где дренажная вода сбрасывается из дренажной сборной воронки 17 в дренажную емкость 12, сборный шланг 18 (18 а 2), бак-отстойник 19 (19 а 2) песка и шланг 20(20 а 2) сброса последовательно соединены от проходного отверстия 16 (16 а 2) в перекрытии пола(второго этажа) над дренажной сборной воронкой 17(17 а 2), оборудованной в комнате 8 (8 а 2) на первом этаже. Шланг 20 (20 а 2) сброса соединен с дренажной сборной воронкой 17(17 а 2). Соответственно, такое вещество, как песок с более высокой удельной плотностью, чем вода, отделяется в баке-отстойнике 19(19 а 2) песка от дренажной воды, которая сбрасывается в дренажную сборную воронку 17(17 а 2), и собирается в дренажную емкость 12. Дренажную емкость 12 оборудуют практически в пределах второго подвального этажа 3, как самого нижнего этажа. Дренажные емкости 12 оборудуют так, что максимальный уровень собранной воды находится ниже отметки второго подвального этажа 3, являющегося самым нижним этажом. Дренажные емкости 12 сообщаются друг с другом по трубе 23,соединяющей емкости, так, что количество собранной воды в каждой из дренажных емкостей 12 поддерживается, по существу, на одном уровне. Первый дренажный насос 25 низкой производительности и второй дренажный насос 26 высокой производительности оборудованы в дренажной емкости 12 в качестве дренажного устройства 14 сброса. Первый дренажный насос 25 и второй дренажный насос 26 соединены с дренажной трубой 32 сброса через обратные клапаны 28 и 29, и шиберные клапаны 30 и 31, соответственно. Дренажная труба 32 сброса соединена с резервуаром-отстойником через шиберный клапан 33. Хотя в настоящем варианте осуществления оборудованы первый дренажный насос 25 и второй дренажный насос 26, можно использовать только один из дренажных насосов. 4 На фиг.2 на виде части сечения многоэтажного здания показана проходная конструкция в плите перекрытия временной дренажной системы согласно настоящему изобретению. Как показано на фиг.2, проходное отверстие 16 выполнено в плите 15 перекрытия строящегося многоэтажного здания 1. Проходное отверстие 16 в плите перекрытия выполнено проходящим сквозь плиту 15 перекрытия во время укладки бетона при выполнении плиты 15 перекрытия. Проходное отверстие 16 в плите перекрытия включает в себя, по существу, цилиндрический участок 36 воронки, открывающейся в поверхности пола комнаты 8. Участок 37 соединительной трубы вставлен в нижнюю часть участка 36 воронки, и участок 38 направляющей трубы шланга вставлен в нижний конец участка 37 соединительной трубы для сообщения друг с другом. Участок 40 внутреннего фланца, выступающий внутрь, создан, по существу,заподлицо с поверхностью потолка нижнего этажа в нижнем концевом участке 38 а участка 38 направляющей трубы шланга. Один конец (верхний конец на чертеже) участка 37 соединительной трубы выступает вверх от нижнего участка 36 а участка 36 воронки, и его нижний конец надлежащим образом заделан в плиту 15 перекрытия. Вместе с тем, концевой участок кромки на верхнем конце участка 37 соединительной трубы не выступает вверх от плиты 15 перекрытия над проходным отверстием 16 . Внешний диаметр участка 38 направляющей трубы шланга немного меньше внутреннего диаметра участка 37 соединительной трубы. Участок 38 верхнего конца участка 38 направляющей трубы шланга надлежащим образом вставлен в участок 37 а нижнего конца участка 37 соединительной трубы. Соответственно, образован участок 41 ступеньки верхним концевым участком 38 участка 38 направляющей трубы шланга внутри участка 37 соединительной трубы. Участок 42 ступеньки также образован участком 40 внутреннего фланца на нижнем концевом участке 38 а участка 38 направляющей трубы шланга. По меньшей мере, участок 40 внутреннего фланца изготовлен из нержавеющей стали. В варианте осуществления, показанном на чертеже, участок 36 воронки предпочтительно имеет цилиндрическую форму, и диаметр открывающегося участка проходного отверстия предпочтительно составляет около 200 мм. Вместе с тем, другие формы и размеры можно использовать, при необходимости. На фиг.3 в сечении части многоэтажного здания показано положение, в котором сборный шланг соединен с проходным отверстием плиты пола временной дренажной системы согласно настоящему изобретению. Как показано на фиг.3, сборный шланг 18 соединен с проходным отверстием 16 в плите пола,выполненным в плите 15 перекрытия строящегося многоэтажного здания 1. Соединительный участок 46 шланга, имеющий участок 45 фланца, создан на концевом участке(верхнем концевом участке на фиг.3) сборного шланга 18. Сборный шланг 18 удерживается посредством опирания участка 45 фланца соединительного участка 46 шланга на участок 41 ступеньки в проходном отверстии 16 в плите перекрытия через кольцевое уплотнение 47. Когда сборный шланг 18 соединен с проходным отверстием 16 в плите пола,над соединительным участком 46 шланга устанавливают решетку 49. На фиг.4 показано сечение бака-отстойника песка временной дренажной системы согласно настоящему изобретению. Как показано на фиг.4, бак-отстойник 19 песка временной дренажной системы 11 включает в себя приточный патрубок 50, с которым соединен другой концевой участок сборного шланга 18 (нижний концевой участок на фиг.3), участок 51 бака, где временно накапливается дренажная вода,поступающая через приточный патрубок 50, и патрубок 53 сброса, оборудованный в участке 52 стенки участка 51 бака и соединенный со шлангом 20 сброса. Участок 51 бака включает в себя корпус 54 бака,имеющий открытый верхний конец и элемент 55 крышки, закрывающий отверстие в корпусе 54 бака. Приточный патрубок 50 оборудован в элементе 55 крышки. Патрубок 53 сброса оборудован на высоте, составляющей около половины - 3/4(/23/4) высоты Н участка 52 боковой стенки корпуса 54 бака. Соответственно, значительный объем для накопления пескаи т.п. создан в корпусе 54 бака, и, даже если значительное количество дренажной воды временно поступает в корпус 54 бака, перелив дренажной воды из корпуса 54 бака маловероятен. Хотя внешняя форма корпуса 54 бака конкретно ничем не ограничена, предпочтительно, согласно настоящему документу,использование цилиндрического или коробчатого бака. Во временной дренажной системе 11 согласно настоящему варианту осуществления, когда дождь падает на многоэтажное здание 1, дождевая вода сначала падает на плиту 15 перекрытия пола строящегося второго этажа 6. Дождевая вода,падающая на плиту 15 перекрытия второго этажа 6 проходит в проходное отверстие 16 в плите перекрытия в виде дренажной воды, содержащей песок и грязь. Дренажная вода, проходящая в проходное отверстие 16 в плите пола, временно собирается в бак-отстойник 19 песка через сборный шланг 18 а. Такие вещества, как песок и грязь,имеющие более высокую относительную плотность,чем вода, содержащиеся в дренажной воде,осаждаются на дно бака-отстойника 19 песка для накапливания в нем. Дренажная вода, в основном содержащая жидкость, из которой удалены такие вещества, как песок и грязь, имеющие более высокую относительную плотность, сбрасывается из бака-отстойника 19 песка и проходит в проходное отверстие 16 в плите перекрытия или дренажную сборную воронку 17, оборудованную в плите 15(15 а 2) перекрытия, из шланга 20 сброса. Дренажная вода, проходящая в проходное отверстие 16 в плите перекрытия, циклически перемещается на нижние этажи к дренажной емкости 12. Альтернативно, дренажная вода, проходящая в дренажную сборную воронку 17, перемещается на нижние этажи через дренажный сборный подающий стояк 22 и проходит в трубу 23 сообщения с емкостью для достижения дренажной емкости 12. Дренажная вода, накапливающаяся в дренажной емкости 12, перемещается в емкость отстоя по дренажным трубам 32 сброса первым дренажным насосом 25 и вторым дренажным насосом 26,оборудованным в дренажной емкости 12. В это время, все шиберные клапаны 30, 31 и 33 открыты. Когда накопленное количество дренажной воды в дренажной емкости 12 находится на заданном уровне или ниже, в основном работает первый дренажный насос 25 низкой производительности,сбрасывая дренажную воду. Когда приток дренажной воды в дренажную емкость увеличивается, вызывая превышение накопленным количеством дренажной воды заданного уровня,второй дренажный насос 26 высокой производительности работает вместе с первым дренажным насосом 25, сбрасывая дренажную воду. Таким образом, дренажная вода, такая как дождевая вода, не поступает на поверхности перекрытий этажей под данным строящимся этажом. Например, во время строительства второго этажа 6, дренажная вода не поступает на уже смонтированные поверхности пола перекрытий второго подвального этажа 3, первого подвального этажа 4 и первого этажа 5. Конкретно, в варианте,где внутренние отделочные работы или монтаж реактора или оборудования начат на уже смонтированных втором подвальном этаже 3,первом подвальном этаже 4 и первом этаже 5, с целью интенсификации строительства, например, в варианте, где оборудование, такое как электронные блоки,смонтировано в комнате 82 электрооборудования, проход дождевой воды в зону оборудования можно более надежно предотвратить,используя конструкцию воронки. Следующей должна быть описана обработка временной дренажной системы, выполняемая, когда дренаж многоэтажного здания больше не требуется,конкретно, обработка проходного отверстия 16 в плите перекрытия после завершения использования. На фиг.5 на части сечения многоэтажного здания показано состояние закрытого проходного отверстия в плите перекрытия временной дренажной системы согласно настоящему изобретению. Как показано на фиг.5, проходное отверстие 16 в плите перекрытия, оборудованное в плите 15 перекрытия строящегося многоэтажного здания 1 закрывают, когда нет риска притока дождевой воды и т.п. Когда проходное отверстие 16 в плите пола закрывают, первым удаляют сборный шланг 18 вместе с соединительным участком 46 шланга и дренажной решеткой 49. Затем отдельно подготовленный элемент 60 закрытия проходного 5 отверстие, оснащенный закрывающей плитой 59 в форме диска на дальнем конце рабочего участка 58 стержневой формы, вставляют вниз через участок 36 воронки, участок 37 соединительной трубы, и участок 38 направляющей трубы шланга проходного отверстия 16 в перекрытии, и вводят в контакт с участком 40 внутреннего фланца в положение, когда закрывающая плита 59 опирается на участок 40 внутреннего фланца. Соответственно,закрывающая плита 59 выполнена с диаметром меньше внутреннего диаметра участка 38 направляющей трубы шланга и больше внутреннего диаметра участка 40 внутреннего фланца. Затем, цементный раствор 61, в качестве заделывающего материала, заливают в проходное отверстие 16 в плите пола от участка 36 воронки. Цементный раствор 61, залитый в проходное отверстие 16 в плите перекрытия, блокирует закрывающая плита 59 для заполнения внутреннего объема проходного отверстия 16 в плите перекрытия без протечки на нижний этаж. Когда цементный раствор 61 затвердевает, проходное отверстие 16 в перекрытии закрыто. С временной дренажной системой 11 согласно настоящему варианту осуществления, дренажную воду в многоэтажном здании 1 собирают в дренажную емкость 12 без использования динамического компонента, такого как насос. Дренажную воду, собираемую в дренажную емкость 12, всегда собирают через бак-отстойник 19. Таким образом, песок и т.п. практически не попадает в первый дренажный насос 25 и второй дренажный насос 26 для сброса дренажной воды за пределы многоэтажного здания 1 из дренажной емкости 12, так что дренажная вода легко сбрасывается. Поскольку множество дренажных емкостей 12 сообщаются друг с другом через трубу 23 сообщения с емкостью, нет необходимости устанавливать насос в каждой из дренажных емкостей 12. Соответственно,конструкция временной дренажной системы 11 может быть упрощена. Заполнитель в настоящем варианте осуществления не ограничен цементным раствором,и можно также использовать заливочный компаунд и т.п. для предотвращения протечки воды. Любой материал,отличающийся от заполнителей,использующихся в настоящем варианте осуществления, можно использовать, если он может надежно предотвращать протечку воды на нижние этажи. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Временная дренажная система для дренажа дождевой воды, поступающей на строящийся этаж,за пределы здания во время строительства многоэтажного здания через проходное отверстие,выполненное в перекрытии строящегося этажа так,чтобы проходить через перекрытие и открываться непосредственно на нижерасположенный этаж,включающая в себя дренажное устройство сбора и 6 дренажное устройство сброса, отличающаяся тем,что дренажное устройство сбора содержит гибкий дренажный сборный шланг, соединенный с проходным отверстием, выполненным в плите перекрытия строящегося этажа дренажный сборный бак, расположенный на плите перекрытия смонтированного этажа под строящимся этажом здания и соединенный с дренажным сборным шлангом и дренажную емкость, расположенную на самом нижнем этаже здания для сбора дренажной воды,сброшенной из дренажного сборного бака через дренажный шланг, а дренажное устройство сброса содержит дренажный насос, расположенный в дренажной емкости и дренажную трубу, соединенную с дренажным насосом. 2. Система по п.1, отличающаяся тем, что дренажное устройство сбора дополнительно содержит дренажную сборную воронку,расположенную на плите перекрытия смонтированного этажа здания причем дренажная сборная труба подачи, заделанная в плиту перекрытия этажа и стену здания, соединена с дренажной сборной воронкой и при этом дренажная вода, сбрасываемая из дренажного сборного бака, собирается в дренажную емкость через трубу подачи. 3. Система по п.1, отличающаяся тем, что дренажный сборный шланг соединен с проходным отверстием через направляющую трубу шланга. 4. Система по п.1, отличающаяся тем, что дренажный сборный бак является бакомотстойником песка для разделения воды и песка. 5. Способ временного дренажа для дренажа дождевой воды, поступающей на строящийся этаж,за пределы здания во время строительства многоэтажного здания через проходное отверстие,выполненное в перекрытии строящегося этажа так,чтобы проходить через перекрытие и открываться непосредственно на нижерасположенный этаж,отличающийся тем, что включает следующие этапы, на которых создают проходное отверстие в плите перекрытия пола строящегося этажа здания выполняют дренирование воды, такой как дождевая вода на плите перекрытия пола, через дренажный шланг, соединенный с проходным отверстием осуществляют сбор дренажной воды в бак,расположенный на плите перекрытия пола смонтированного этажа здания осуществляют сбор дренажной воды,сброшенной из бака в дренажную емкость,расположенную на самом нижнем этаже здания и осуществляют сброс дренажной воды из дренажной емкости за пределы здания. 6. Способ по п.5, отличающийся тем, что дополнительно содержит этап, на котором закрывают проходное отверстие после завершения последнего дренажа.
