Дюбель для изоляционного материала

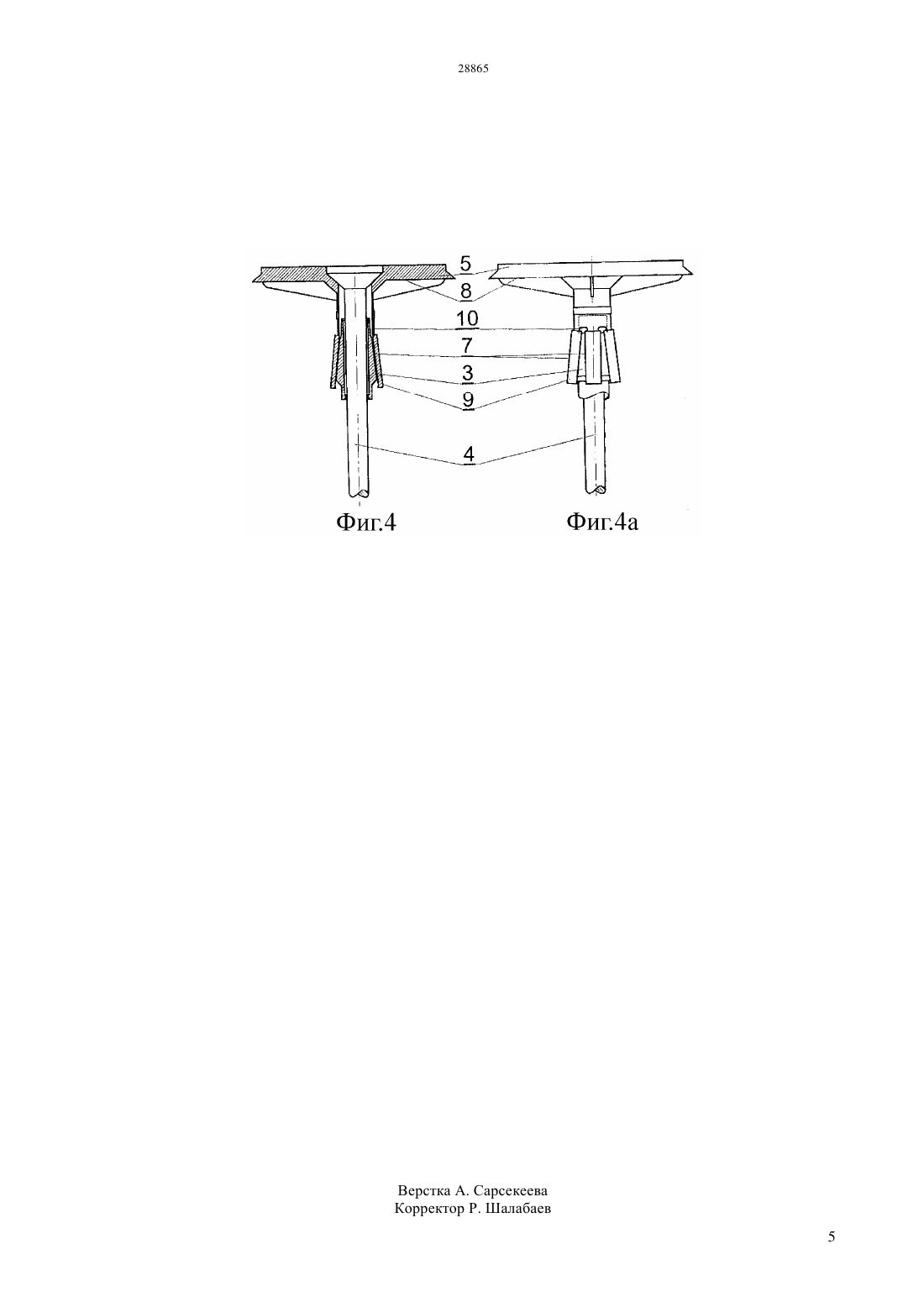

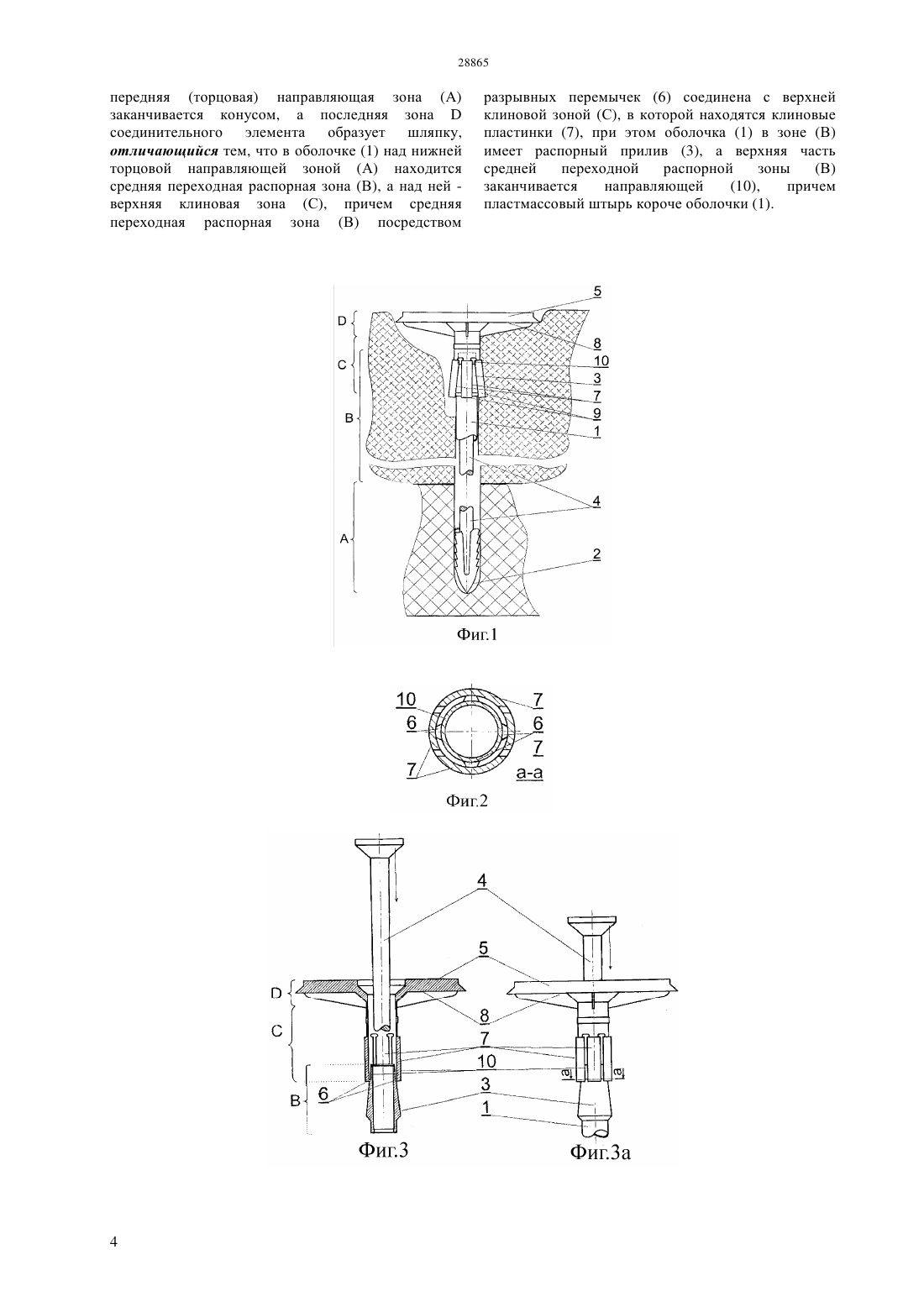

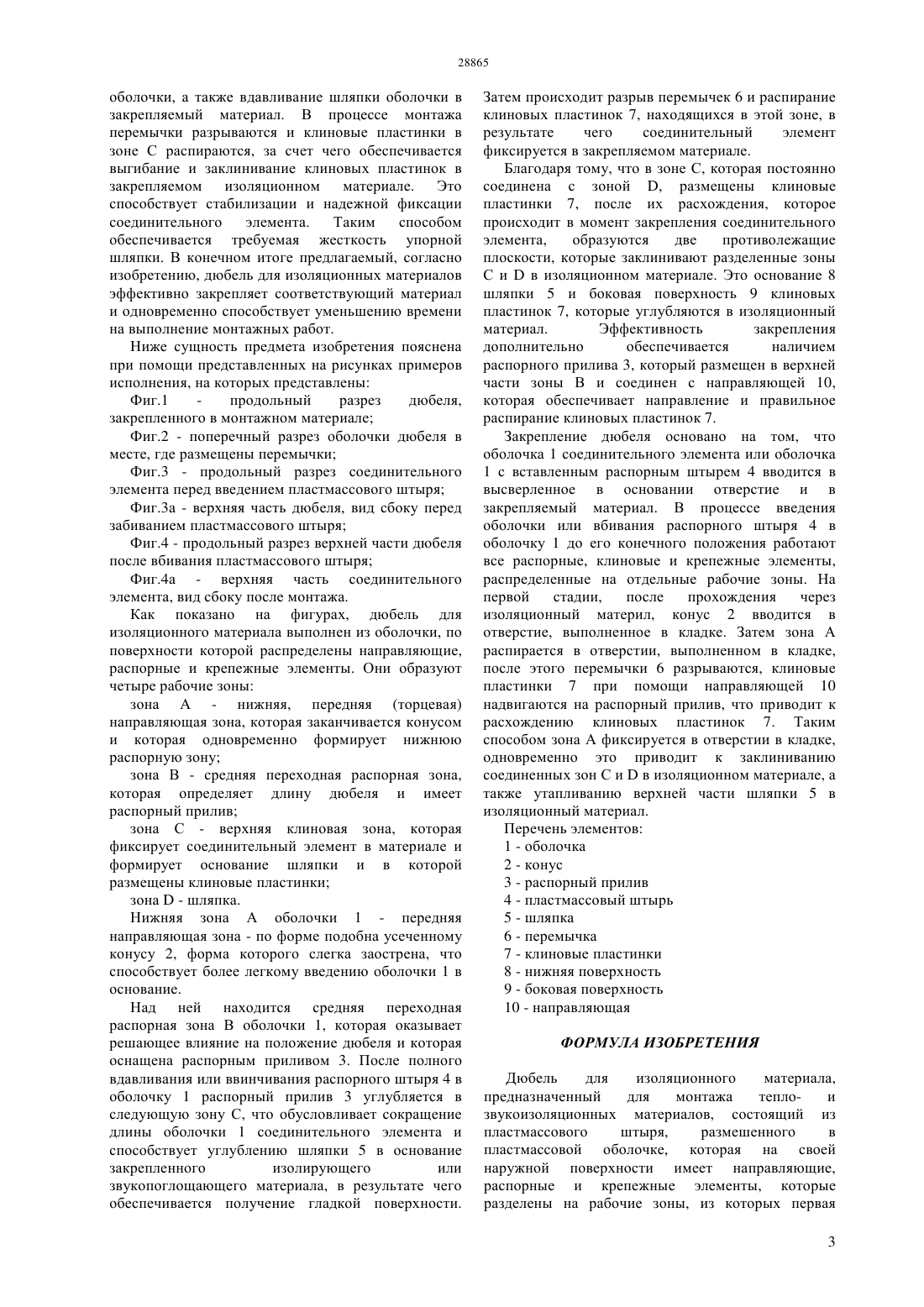

(51) 04 13/08 (2006.01) 04 3/36 (2006.01) 16 13/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Дюбель для изоляционного материала,предназначенный для монтажа теплои звукоизоляционного материала, имеет распорный пластмассовый штырь (4), который размещен в пластмассовой оболочке (1), которая на своей наружной поверхности имеет направляющие,распорные и крепежные элементы, которые разделены на отдельные зоны (А, В, С, ). Самая нижняя торцовая направляющая зона(А) заканчивается конусом, а самая верхняя зонаобразует плоскую головку. Для достижения лучшего углубления плоской головки в материал в оболочке(1) над самой нижней торцовой направляющей зоной (А) расположена средняя переходная распорная зона (В), а над ней - верхняя клиновая зона (С), причем в средней переходной распорной зоне (В) оболочка (1) содержит распорный прилив или, в качестве альтернативы, переходная распорная зона (В) посредством разрывных перемычек (6) соединена с клиновой зоной (С), в которой размещены клиновые пластинки (7).(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна(54) ДЮБЕЛЬ ДЛЯ ИЗОЛЯЦИОННОГО МАТЕРИАЛА Предметом данного изобретения является дюбель для изоляционного материала,предназначенный для крепления тепло- и звукоизоляционного материала и оболочка которого выполнена из пластмассы. Дюбели для изоляционного материала применяются для монтажа тепло- и звукоизоляционных материалов, которые предназначены для защиты стен зданий,выполненных из бетона, кирпичной или каменной кладки и других материалов, в частности материалов, на которые затем наносится слой штукатурки. Известные до настоящего времени дюбели для крепления тепло- и звукоизоляционных материалов характеризуются тем, что их оболочка в верхней части снабжена различного рода плоскими фиксирующими элементами, например, в виде дисков или шайб, которые после закрепления дюбеля для изоляционного материала контактируют с закрепленным материалом. Однако, эти элементы выступают над поверхностью закрепленного теплоили звукоизоляционного материала, что затрудняет нанесение штукатурной массы. Эту проблему попытались решить в описании изобретения к заявке на патент Германии ( 200610032445 20060713), которая затем была подана по системе РСТ как Система монтажа изоляционных плит и способ закрепления изоляционных плит ( 2007 ЕР 05676 20070627). Согласно предмету изобретения, оболочка, которая на одном конце заканчивается упорной шляпкой,формирует распорный дюбель. Со стороны упорной шляпки в оболочку введен распорный штырь,который формирует штифт, заканчивающийся головкой. Существенным признаком данного технического решения является то, что в нижней части головки размещена режущая кромка, которая предназначена для разрезания соединения между упорной шляпкой и оболочкой. Кромка выполнена таким образом, что при полном вхождении распорного штыря в оболочку и углублении головки распорного штыря в шляпку происходит разделение шляпки и оболочки. Это позволяет шляпке пройти через вбитый распорный штырь и обеспечить определенный небольшой зазор,который обозначается углублением в головке распорного штыря, а также вдавливание шляпки в закрепляемый изоляционный материал. Благодаря этому облегчается задача покрытия закрепленного изоляционного материала штукатурной массой. Хотя в известном изобретении успешно решена проблема шлифования поверхности стен, это приводит, однако, к ослаблению крепления шляпки,которая вставлена в материал без должного напряжения, так как она закреплена в материале только посредством нанесенной штукатурной массы и головки штифта. Это приводит к ослаблению прочности соединения изоляционного материала со стеной. Согласно описанию изобретения к заявке на Европейский патент ЕР 1318250 Дюбель и способ для монтажа изоляционных плит (опубликовано 2 11.06.2003 г., патентный бюллетень 2003/24),оболочка, которая заканчивается на одной стороне упорной шляпкой,образует распорный соединительный элемент. Со стороны упорной тарелки в оболочку вводится распорный штырь. Существенным признаком данного изобретения является то, что основание шляпки опирается на верхнюю часть соединительного диска и в процессе монтажа продвигается все глубже, что обеспечивает возможность регулирования общей длины соединительного элемента и способствует сокрытию диска в изоляционном материале. Проблемы, имеющие место при соединении изоляционного или звукопоглощающего материала с подлежащей изоляции стенкой решены за счет признаков предлагаемого изобретения. Предметом изобретения является дюбель для изоляционного материала, предназначенный для монтажа тепло- и звукоизоляционных материалов. Он работает как пластмассовый штырь, который размещен в оболочке, выполненной из пластмассы и состоящей из шляпки и втулки. На наружной поверхности оболочка содержит направляющие,распорные и крепежные элементы. Дюбель для изоляционного материала,предназначенный для монтажа теплои звукоизоляционных материалов представляет собой пластмассовый штырь, который размещен в выполненной из пластмассы оболочке, которая на своей наружной поверхности имеет направляющие,распорные и крепежные элементы, которые разделены на отдельные рабочие зоны, из которых первая передняя (торцевая) направляющая зона А заканчивается конусом, а последняя зонасоединительного элемента формирует шляпку. Дюбель для изоляционного материала характеризуется тем, что в оболочке над торцевой направляющей зоной А размещена средняя переходная распорная зона В, а над ней - верхняя клиновая зона С, причем средняя переходная распорная зона В разрывными перемычками соединена с верхней клиновой зоной С, в которой размещены клиновые пластинки. Кроме того в зоне В оболочка имеет распорный прилив. Верхняя часть средней переходной распорной зоны В заканчивается направляющей. В этом случае длина пластмассового штыря меньше длины оболочки. Дюбель согласно изобретению оснащен элементами,которые обеспечивают его эффективную фиксацию не только в основании, но и в закрепляемом материале. За счет предлагаемой конструкции дюбеля поверхность закрепляемого тепло- и звукоизоляционного материала после его монтажа не имеет выступающих частей, что позволяет нанести на нее штукатурку или соответствующую штукатурную массу. Это обеспечивается за счет того, что в предлагаемом дюбеле предусмотрена переходная распорная зона В, которая после вставки (размещения) оболочки и полного вдавливания или ввинчивания пластмассового штыря в нее входит в верхнюю клиновую зону С, за счет чего обеспечивается ее фиксация и сокращение длины соединительной оболочки, а также вдавливание шляпки оболочки в закрепляемый материал. В процессе монтажа перемычки разрываются и клиновые пластинки в зоне С распираются, за счет чего обеспечивается выгибание и заклинивание клиновых пластинок в закрепляемом изоляционном материале. Это способствует стабилизации и надежной фиксации соединительного элемента. Таким способом обеспечивается требуемая жесткость упорной шляпки. В конечном итоге предлагаемый, согласно изобретению, дюбель для изоляционных материалов эффективно закрепляет соответствующий материал и одновременно способствует уменьшению времени на выполнение монтажных работ. Ниже сущность предмета изобретения пояснена при помощи представленных на рисунках примеров исполнения, на которых представлены Фиг.1 продольный разрез дюбеля,закрепленного в монтажном материале Фиг.2 - поперечный разрез оболочки дюбеля в месте, где размещены перемычки Фиг.3 - продольный разрез соединительного элемента перед введением пластмассового штыря Фиг.3 а - верхняя часть дюбеля, вид сбоку перед забиванием пластмассового штыря Фиг.4 - продольный разрез верхней части дюбеля после вбивания пластмассового штыря Фиг.4 а - верхняя часть соединительного элемента, вид сбоку после монтажа. Как показано на фигурах, дюбель для изоляционного материала выполнен из оболочки, по поверхности которой распределены направляющие,распорные и крепежные элементы. Они образуют четыре рабочие зоны зона А - нижняя, передняя (торцевая) направляющая зона, которая заканчивается конусом и которая одновременно формирует нижнюю распорную зону зона В - средняя переходная распорная зона,которая определяет длину дюбеля и имеет распорный прилив зона С - верхняя клиновая зона, которая фиксирует соединительный элемент в материале и формирует основание шляпки и в которой размещены клиновые пластинки зона- шляпка. Нижняя зона А оболочки 1 - передняя направляющая зона - по форме подобна усеченному конусу 2, форма которого слегка заострена, что способствует более легкому введению оболочки 1 в основание. Над ней находится средняя переходная распорная зона В оболочки 1, которая оказывает решающее влияние на положение дюбеля и которая оснащена распорным приливом 3. После полного вдавливания или ввинчивания распорного штыря 4 в оболочку 1 распорный прилив 3 углубляется в следующую зону С, что обусловливает сокращение длины оболочки 1 соединительного элемента и способствует углублению шляпки 5 в основание закрепленного изолирующего или звукопоглощающего материала, в результате чего обеспечивается получение гладкой поверхности. Затем происходит разрыв перемычек 6 и распирание клиновых пластинок 7, находящихся в этой зоне, в результате чего соединительный элемент фиксируется в закрепляемом материале. Благодаря тому, что в зоне С, которая постоянно соединена с зоной , размещены клиновые пластинки 7, после их расхождения, которое происходит в момент закрепления соединительного элемента,образуются две противолежащие плоскости, которые заклинивают разделенные зоны С ив изоляционном материале. Это основание 8 шляпки 5 и боковая поверхность 9 клиновых пластинок 7, которые углубляются в изоляционный материал. Эффективность закрепления дополнительно обеспечивается наличием распорного прилива 3, который размещен в верхней части зоны В и соединен с направляющей 10,которая обеспечивает направление и правильное распирание клиновых пластинок 7. Закрепление дюбеля основано на том, что оболочка 1 соединительного элемента или оболочка 1 с вставленным распорным штырем 4 вводится в высверленное в основании отверстие и в закрепляемый материал. В процессе введения оболочки или вбивания распорного штыря 4 в оболочку 1 до его конечного положения работают все распорные, клиновые и крепежные элементы,распределенные на отдельные рабочие зоны. На первой стадии,после прохождения через изоляционный материл, конус 2 вводится в отверстие, выполненное в кладке. Затем зона А распирается в отверстии, выполненном в кладке,после этого перемычки 6 разрываются, клиновые пластинки 7 при помощи направляющей 10 надвигаются на распорный прилив, что приводит к расхождению клиновых пластинок 7. Таким способом зона А фиксируется в отверстии в кладке,одновременно это приводит к заклиниванию соединенных зон С ив изоляционном материале, а также утапливанию верхней части шляпки 5 в изоляционный материал. Перечень элементов 1 - оболочка 2 - конус 3 - распорный прилив 4 - пластмассовый штырь 5 - шляпка 6 - перемычка 7 - клиновые пластинки 8 - нижняя поверхность 9 - боковая поверхность 10 - направляющая ФОРМУЛА ИЗОБРЕТЕНИЯ Дюбель для изоляционного материала,предназначенный для монтажа теплои звукоизоляционных материалов, состоящий из пластмассового штыря,размешенного в пластмассовой оболочке, которая на своей наружной поверхности имеет направляющие,распорные и крепежные элементы, которые разделены на рабочие зоны, из которых первая 3 передняя (торцовая) направляющая зона (А) заканчивается конусом, а последняя зонасоединительного элемента образует шляпку,отличающийся тем, что в оболочке (1) над нижней торцовой направляющей зоной (А) находится средняя переходная распорная зона (В), а над ней верхняя клиновая зона (С), причем средняя переходная распорная зона (В) посредством разрывных перемычек (6) соединена с верхней клиновой зоной (С), в которой находятся клиновые пластинки (7), при этом оболочка (1) в зоне (В) имеет распорный прилив (3), а верхняя часть средней переходной распорной зоны(10),причем пластмассовый штырь короче оболочки (1).
