Запорно-пломбировочное устройство “Нукер-Гарант”

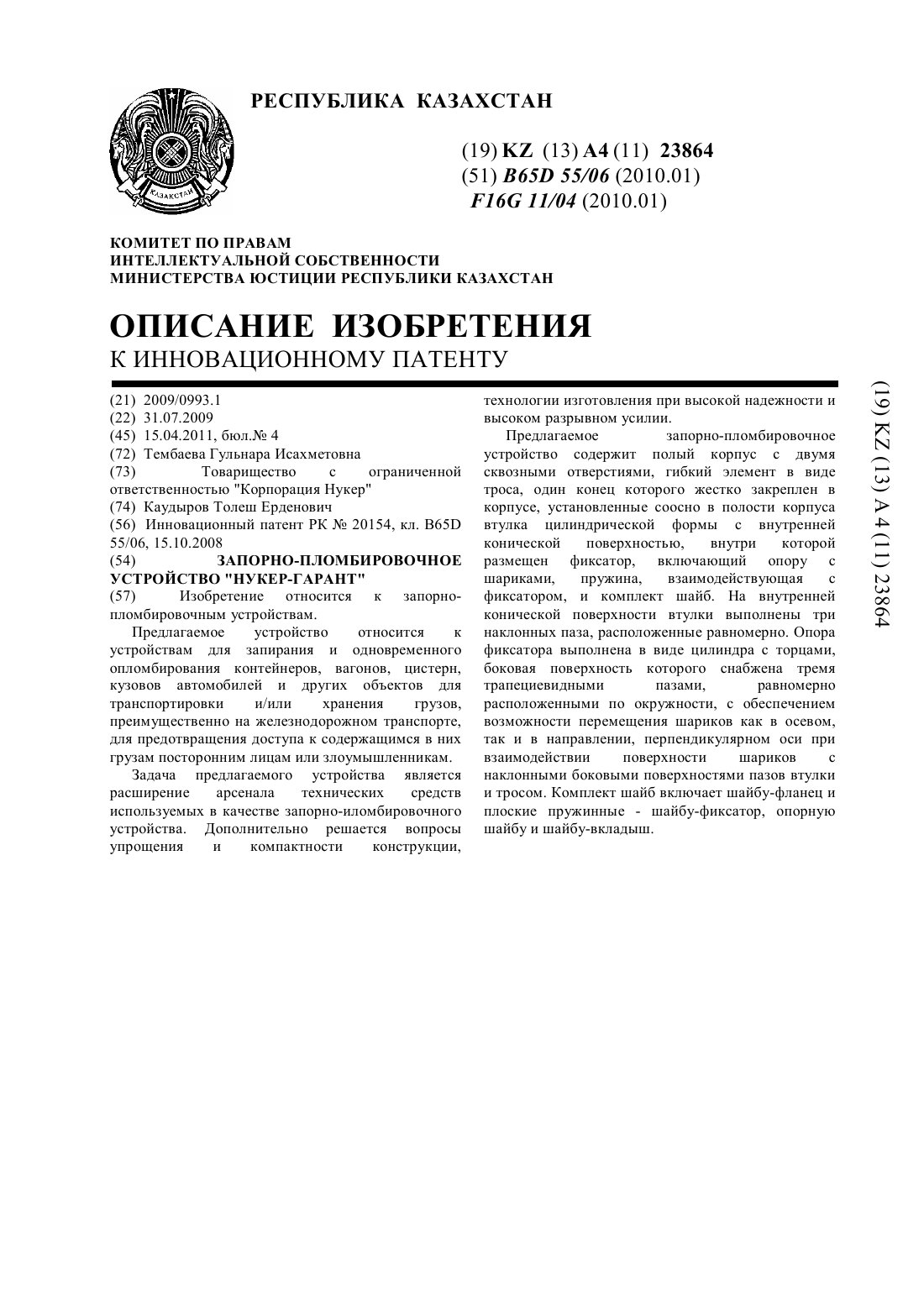

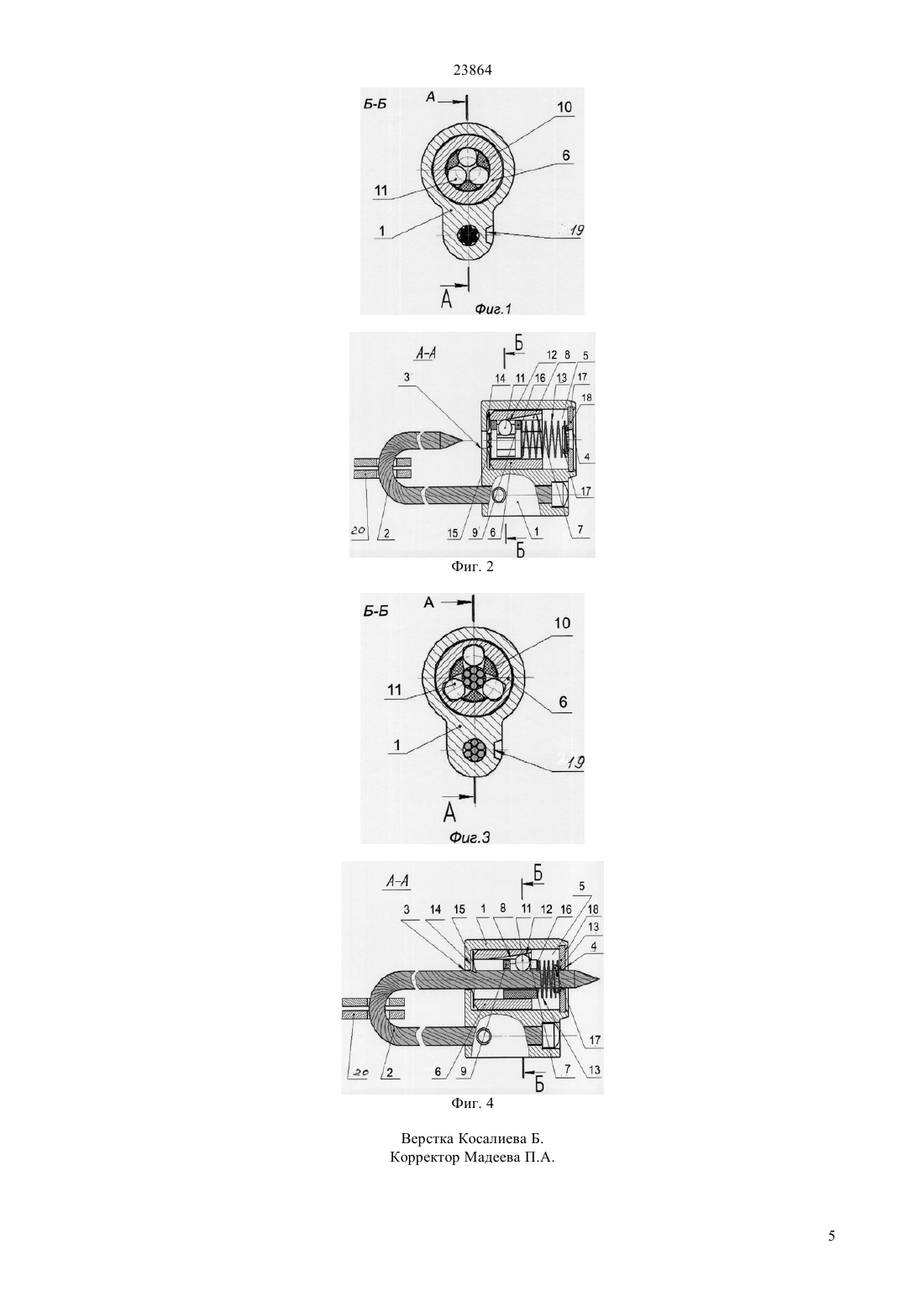

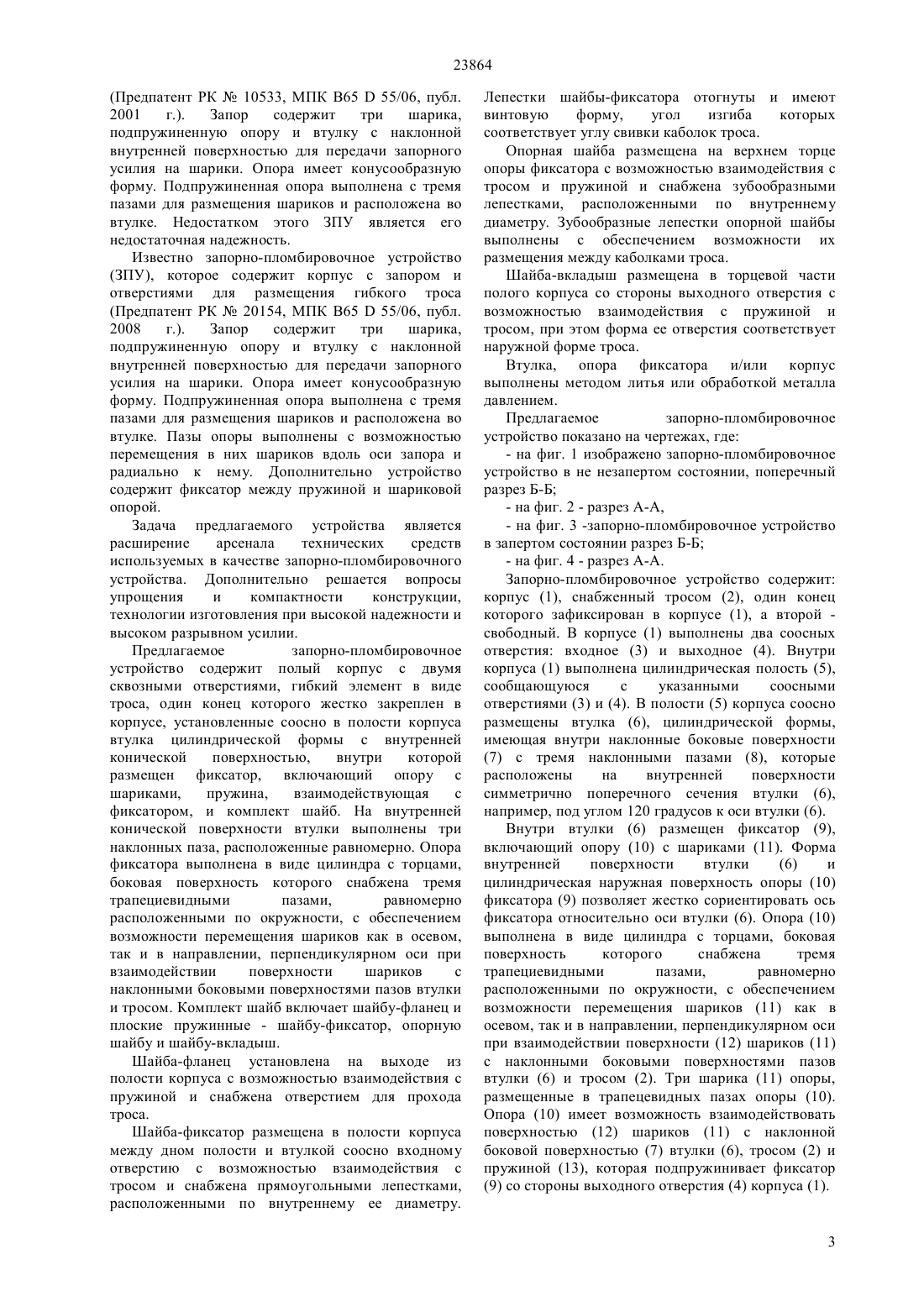

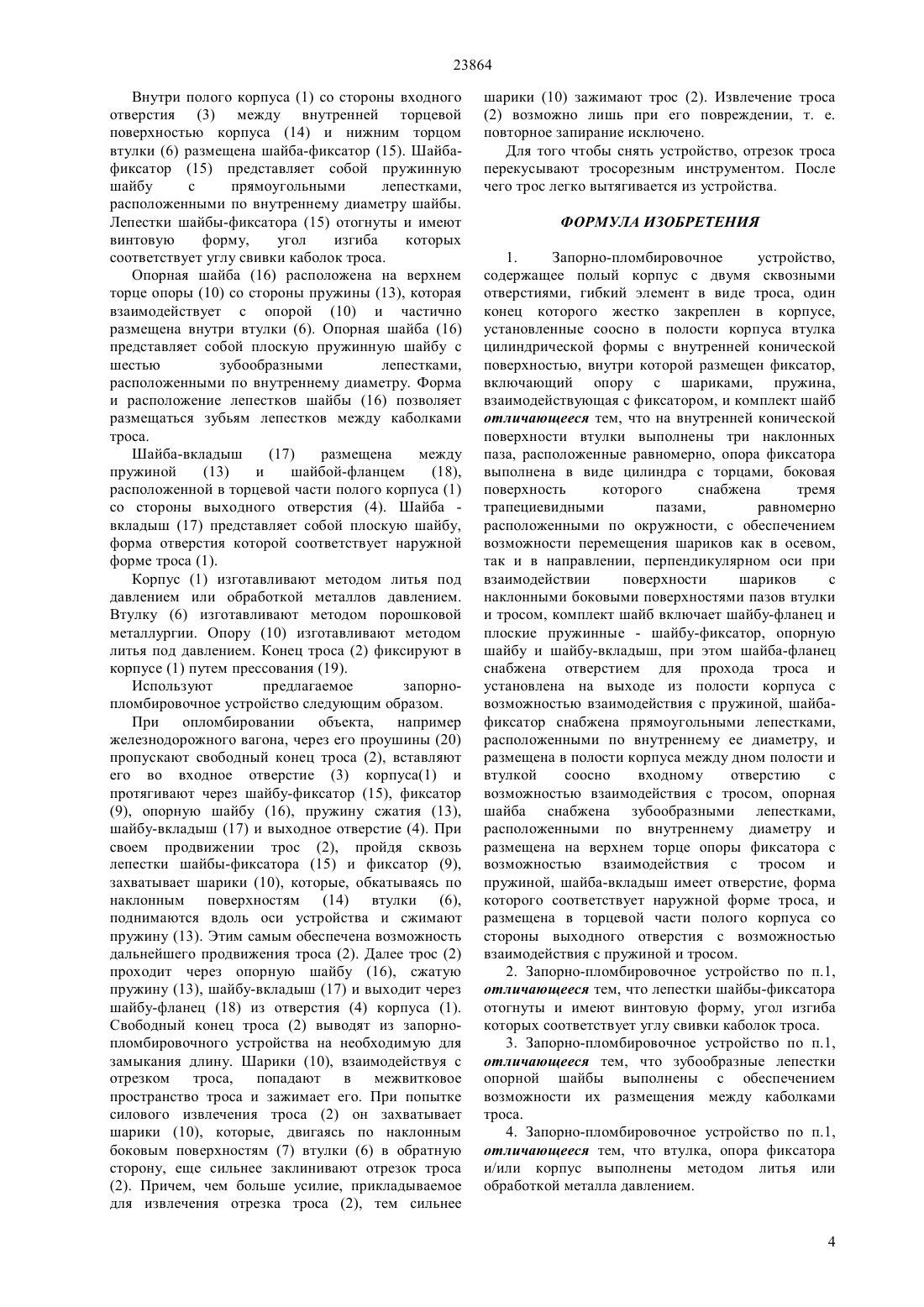

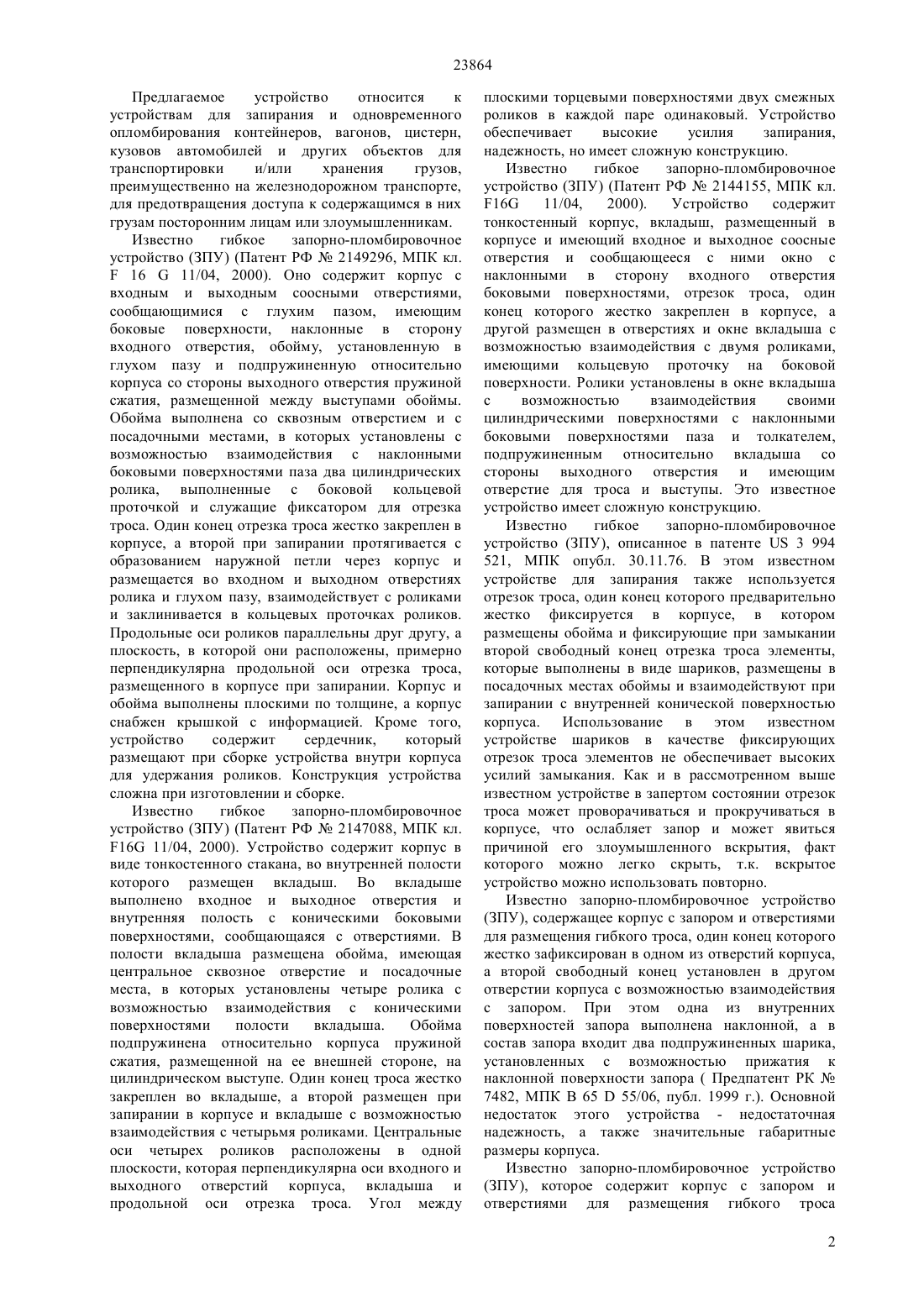

(51) 65 55/06 (2010.01) 16 11/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ технологии изготовления при высокой надежности и высоком разрывном усилии. Предлагаемое запорно-пломбировочное устройство содержит полый корпус с двумя сквозными отверстиями, гибкий элемент в виде троса, один конец которого жестко закреплен в корпусе, установленные соосно в полости корпуса втулка цилиндрической формы с внутренней конической поверхностью,внутри которой размещен фиксатор, включающий опору с шариками,пружина,взаимодействующая с фиксатором, и комплект шайб. На внутренней конической поверхности втулки выполнены три наклонных паза, расположенные равномерно. Опора фиксатора выполнена в виде цилиндра с торцами,боковая поверхность которого снабжена тремя трапециевидными пазами,равномерно расположенными по окружности, с обеспечением возможности перемещения шариков как в осевом,так и в направлении, перпендикулярном оси при взаимодействии поверхности шариков с наклонными боковыми поверхностями пазов втулки и тросом. Комплект шайб включает шайбу-фланец и плоские пружинные - шайбу-фиксатор, опорную шайбу и шайбу-вкладыш.(73) Товарищество с ограниченной ответственностью Корпорация Нукер(56) Инновационный патент РК 20154, кл. 65 55/06, 15.10.2008(57) Изобретение относится к запорнопломбировочным устройствам. Предлагаемое устройство относится к устройствам для запирания и одновременного опломбирования контейнеров, вагонов, цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Задача предлагаемого устройства является расширение арсенала технических средств используемых в качестве запорно-иломбировочного устройства. Дополнительно решается вопросы упрощения и компактности конструкции, 23864 Предлагаемое устройство относится к устройствам для запирания и одновременного опломбирования контейнеров, вагонов, цистерн,кузовов автомобилей и других объектов для транспортировки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Известно гибкое запорно-пломбировочное устройство (ЗПУ) (Патент РФ 2149296, МПК кл.1611/04, 2000). Оно содержит корпус с входным и выходным соосными отверстиями,сообщающимися с глухим пазом, имеющим боковые поверхности, наклонные в сторону входного отверстия, обойму, установленную в глухом пазу и подпружиненную относительно корпуса со стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и с посадочными местами, в которых установлены с возможностью взаимодействия с наклонными боковыми поверхностями паза два цилиндрических ролика, выполненные с боковой кольцевой проточкой и служащие фиксатором для отрезка троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу, взаимодействует с роликами и заклинивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены, примерно перпендикулярна продольной оси отрезка троса,размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того,устройство содержит сердечник,который размещают при сборке устройства внутри корпуса для удержания роликов. Конструкция устройства сложна при изготовлении и сборке. Известно гибкое запорно-пломбировочное устройство (ЗПУ) (Патент РФ 2147088, МПК кл. 16 11/04, 2000). Устройство содержит корпус в виде тонкостенного стакана, во внутренней полости которого размещен вкладыш. Во вкладыше выполнено входное и выходное отверстия и внутренняя полость с коническими боковыми поверхностями, сообщающаяся с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места, в которых установлены четыре ролика с возможностью взаимодействия с коническими поверхностями полости вкладыша. Обойма подпружинена относительно корпуса пружиной сжатия, размещенной на ее внешней стороне, на цилиндрическом выступе. Один конец троса жестко закреплен во вкладыше, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с четырьмя роликами. Центральные оси четырех роликов расположены в одной плоскости, которая перпендикулярна оси входного и выходного отверстий корпуса, вкладыша и продольной оси отрезка троса. Угол между плоскими торцевыми поверхностями двух смежных роликов в каждой паре одинаковый. Устройство обеспечивает высокие усилия запирания,надежность, но имеет сложную конструкцию. Известно гибкое запорно-пломбировочное устройство (ЗПУ) (Патент РФ 2144155, МПК кл. 16 11/04,2000). Устройство содержит тонкостенный корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними окно с наклонными в сторону входного отверстия боковыми поверхностями, отрезок троса, один конец которого жестко закреплен в корпусе, а другой размещен в отверстиях и окне вкладыша с возможностью взаимодействия с двумя роликами,имеющими кольцевую проточку на боковой поверхности. Ролики установлены в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями паза и толкателем,подпружиненным относительно вкладыша со стороны выходного отверстия и имеющим отверстие для троса и выступы. Это известное устройство имеет сложную конструкцию. Известно гибкое запорно-пломбировочное устройство (ЗПУ),описанное в патенте 3 994 521, МПК опубл. 30.11.76. В этом известном устройстве для запирания также используется отрезок троса, один конец которого предварительно жестко фиксируется в корпусе, в котором размещены обойма и фиксирующие при замыкании второй свободный конец отрезка троса элементы,которые выполнены в виде шариков, размещены в посадочных местах обоймы и взаимодействуют при запирании с внутренней конической поверхностью корпуса. Использование в этом известном устройстве шариков в качестве фиксирующих отрезок троса элементов не обеспечивает высоких усилий замыкания. Как и в рассмотренном выше известном устройстве в запертом состоянии отрезок троса может проворачиваться и прокручиваться в корпусе, что ослабляет запор и может явиться причиной его злоумышленного вскрытия, факт которого можно легко скрыть, т.к. вскрытое устройство можно использовать повторно. Известно запорно-пломбировочное устройство(ЗПУ), содержащее корпус с запором и отверстиями для размещения гибкого троса, один конец которого жестко зафиксирован в одном из отверстий корпуса,а второй свободный конец установлен в другом отверстии корпуса с возможностью взаимодействия с запором. При этом одна из внутренних поверхностей запора выполнена наклонной, а в состав запора входит два подпружиненных шарика,установленных с возможностью прижатия к наклонной поверхности запора ( Предпатент РК 7482, МПК В 6555/06, публ. 1999 г.). Основной недостаток этого устройства - недостаточная надежность, а также значительные габаритные размеры корпуса. Известно запорно-пломбировочное устройство(ЗПУ), которое содержит корпус с запором и отверстиями для размещения гибкого троса 2(Предпатент РК 10533, МПК В 6555/06, публ. 2001 г.). Запор содержит три шарика,подпружиненную опору и втулку с наклонной внутренней поверхностью для передачи запорного усилия на шарики. Опора имеет конусообразную форму. Подпружиненная опора выполнена с тремя пазами для размещения шариков и расположена во втулке. Недостатком этого ЗПУ является его недостаточная надежность. Известно запорно-пломбировочное устройство(ЗПУ), которое содержит корпус с запором и отверстиями для размещения гибкого троса(Предпатент РК 20154, МПК В 6555/06, публ. 2008 г.). Запор содержит три шарика,подпружиненную опору и втулку с наклонной внутренней поверхностью для передачи запорного усилия на шарики. Опора имеет конусообразную форму. Подпружиненная опора выполнена с тремя пазами для размещения шариков и расположена во втулке. Пазы опоры выполнены с возможностью перемещения в них шариков вдоль оси запора и радиально к нему. Дополнительно устройство содержит фиксатор между пружиной и шариковой опорой. Задача предлагаемого устройства является расширение арсенала технических средств используемых в качестве запорно-пломбировочного устройства. Дополнительно решается вопросы упрощения и компактности конструкции,технологии изготовления при высокой надежности и высоком разрывном усилии. Предлагаемое запорно-пломбировочное устройство содержит полый корпус с двумя сквозными отверстиями, гибкий элемент в виде троса, один конец которого жестко закреплен в корпусе, установленные соосно в полости корпуса втулка цилиндрической формы с внутренней конической поверхностью,внутри которой размещен фиксатор, включающий опору с шариками,пружина,взаимодействующая с фиксатором, и комплект шайб. На внутренней конической поверхности втулки выполнены три наклонных паза, расположенные равномерно. Опора фиксатора выполнена в виде цилиндра с торцами,боковая поверхность которого снабжена тремя трапециевидными пазами,равномерно расположенными по окружности, с обеспечением возможности перемещения шариков как в осевом,так и в направлении, перпендикулярном оси при взаимодействии поверхности шариков с наклонными боковыми поверхностями пазов втулки и тросом. Комплект шайб включает шайбу-фланец и плоские пружинные - шайбу-фиксатор, опорную шайбу и шайбу-вкладыш. Шайба-фланец установлена на выходе из полости корпуса с возможностью взаимодействия с пружиной и снабжена отверстием для прохода троса. Шайба-фиксатор размещена в полости корпуса между дном полости и втулкой соосно входному отверстию с возможностью взаимодействия с тросом и снабжена прямоугольными лепестками,расположенными по внутреннему ее диаметру. Лепестки шайбы-фиксатора отогнуты и имеют винтовую форму,угол изгиба которых соответствует углу свивки каболок троса. Опорная шайба размещена на верхнем торце опоры фиксатора с возможностью взаимодействия с тросом и пружиной и снабжена зубообразными лепестками, расположенными по внутреннему диаметру. Зубообразные лепестки опорной шайбы выполнены с обеспечением возможности их размещения между каболками троса. Шайба-вкладыш размещена в торцевой части полого корпуса со стороны выходного отверстия с возможностью взаимодействия с пружиной и тросом, при этом форма ее отверстия соответствует наружной форме троса. Втулка, опора фиксатора и/или корпус выполнены методом литья или обработкой металла давлением. Предлагаемое запорно-пломбировочное устройство показано на чертежах, где- на фиг. 2 - разрез А-А,- на фиг. 3 -запорно-пломбировочное устройство в запертом состоянии разрез Б-Б- на фиг. 4 - разрез А-А. Запорно-пломбировочное устройство содержит корпус (1), снабженный тросом (2), один конец которого зафиксирован в корпусе (1), а второй свободный. В корпусе (1) выполнены два соосных отверстия входное (3) и выходное (4). Внутри корпуса (1) выполнена цилиндрическая полость (5),сообщающуюся с указанными соосными отверстиями (3) и (4). В полости (5) корпуса соосно размещены втулка (6), цилиндрической формы,имеющая внутри наклонные боковые поверхности(7) с тремя наклонными пазами (8), которые расположены на внутренней поверхности симметрично поперечного сечения втулки (6),например, под углом 120 градусов к оси втулки (6). Внутри втулки (6) размещен фиксатор (9),включающий опору (10) с шариками (11). Форма внутренней поверхности втулки(6) и цилиндрическая наружная поверхность опоры (10) фиксатора (9) позволяет жестко сориентировать ось фиксатора относительно оси втулки (6). Опора (10) выполнена в виде цилиндра с торцами, боковая поверхность которого снабжена тремя трапециевидными пазами,равномерно расположенными по окружности, с обеспечением возможности перемещения шариков (11) как в осевом, так и в направлении, перпендикулярном оси при взаимодействии поверхности (12) шариков (11) с наклонными боковыми поверхностями пазов втулки (6) и тросом (2). Три шарика (11) опоры,размещенные в трапецевидных пазах опоры (10). Опора (10) имеет возможность взаимодействовать поверхностью (12) шариков (11) с наклонной боковой поверхностью (7) втулки (6), тросом (2) и пружиной (13), которая подпружинивает фиксатор(9) со стороны выходного отверстия (4) корпуса (1). 23864 Внутри полого корпуса (1) со стороны входного отверстия (3) между внутренней торцевой поверхностью корпуса (14) и нижним торцом втулки (6) размещена шайба-фиксатор (15). Шайбафиксатор (15) представляет собой пружинную шайбу с прямоугольными лепестками,расположенными по внутреннему диаметру шайбы. Лепестки шайбы-фиксатора (15) отогнуты и имеют винтовую форму,угол изгиба которых соответствует углу свивки каболок троса. Опорная шайба (16) расположена на верхнем торце опоры (10) со стороны пружины (13), которая взаимодействует с опорой (10) и частично размещена внутри втулки (6). Опорная шайба (16) представляет собой плоскую пружинную шайбу с шестью зубообразными лепестками,расположенными по внутреннему диаметру. Форма и расположение лепестков шайбы (16) позволяет размещаться зубьям лепестков между каболками троса. Шайба-вкладыш(18),расположенной в торцевой части полого корпуса (1) со стороны выходного отверстия (4). Шайба вкладыш (17) представляет собой плоскую шайбу,форма отверстия которой соответствует наружной форме троса (1). Корпус (1) изготавливают методом литья под давлением или обработкой металлов давлением. Втулку (6) изготавливают методом порошковой металлургии. Опору (10) изготавливают методом литья под давлением. Конец троса (2) фиксируют в корпусе (1) путем прессования (19). Используют предлагаемое запорнопломбировочное устройство следующим образом. При опломбировании объекта,например железнодорожного вагона, через его проушины (20) пропускают свободный конец троса (2), вставляют его во входное отверстие (3) корпуса(1) и протягивают через шайбу-фиксатор (15), фиксатор(9), опорную шайбу (16), пружину сжатия (13),шайбу-вкладыш (17) и выходное отверстие (4). При своем продвижении трос (2), пройдя сквозь лепестки шайбы-фиксатора (15) и фиксатор (9),захватывает шарики (10), которые, обкатываясь по наклонным поверхностям (14) втулки (6),поднимаются вдоль оси устройства и сжимают пружину (13). Этим самым обеспечена возможность дальнейшего продвижения троса (2). Далее трос (2) проходит через опорную шайбу (16), сжатую пружину (13), шайбу-вкладыш (17) и выходит через шайбу-фланец (18) из отверстия (4) корпуса (1). Свободный конец троса (2) выводят из запорнопломбировочного устройства на необходимую для замыкания длину. Шарики (10), взаимодействуя с отрезком троса, попадают в межвитковое пространство троса и зажимает его. При попытке силового извлечения троса (2) он захватывает шарики (10), которые, двигаясь по наклонным боковым поверхностям (7) втулки (6) в обратную сторону, еще сильнее заклинивают отрезок троса(2). Причем, чем больше усилие, прикладываемое для извлечения отрезка троса (2), тем сильнее(2) возможно лишь при его повреждении, т. е. повторное запирание исключено. Для того чтобы снять устройство, отрезок троса перекусывают тросорезным инструментом. После чего трос легко вытягивается из устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство,содержащее полый корпус с двумя сквозными отверстиями, гибкий элемент в виде троса, один конец которого жестко закреплен в корпусе,установленные соосно в полости корпуса втулка цилиндрической формы с внутренней конической поверхностью, внутри которой размещен фиксатор,включающий опору с шариками, пружина,взаимодействующая с фиксатором, и комплект шайб отличающееся тем, что на внутренней конической поверхности втулки выполнены три наклонных паза, расположенные равномерно, опора фиксатора выполнена в виде цилиндра с торцами, боковая поверхность которого снабжена тремя трапециевидными пазами,равномерно расположенными по окружности, с обеспечением возможности перемещения шариков как в осевом,так и в направлении, перпендикулярном оси при взаимодействии поверхности шариков с наклонными боковыми поверхностями пазов втулки и тросом, комплект шайб включает шайбу-фланец и плоские пружинные - шайбу-фиксатор, опорную шайбу и шайбу-вкладыш, при этом шайба-фланец снабжена отверстием для прохода троса и установлена на выходе из полости корпуса с возможностью взаимодействия с пружиной, шайбафиксатор снабжена прямоугольными лепестками,расположенными по внутреннему ее диаметру, и размещена в полости корпуса между дном полости и втулкой соосно входному отверстию с возможностью взаимодействия с тросом, опорная шайба снабжена зубообразными лепестками,расположенными по внутреннему диаметру и размещена на верхнем торце опоры фиксатора с возможностью взаимодействия с тросом и пружиной, шайба-вкладыш имеет отверстие, форма которого соответствует наружной форме троса, и размещена в торцевой части полого корпуса со стороны выходного отверстия с возможностью взаимодействия с пружиной и тросом. 2. Запорно-пломбировочное устройство по п.1,отличающееся тем, что лепестки шайбы-фиксатора отогнуты и имеют винтовую форму, угол изгиба которых соответствует углу свивки каболок троса. 3. Запорно-пломбировочное устройство по п.1,отличающееся тем, что зубообразные лепестки опорной шайбы выполнены с обеспечением возможности их размещения между каболками троса. 4. Запорно-пломбировочное устройство по п.1,отличающееся тем, что втулка, опора фиксатора и/или корпус выполнены методом литья или обработкой металла давлением.
