Запорно-пломбировочное устройство “Нукер гарант”

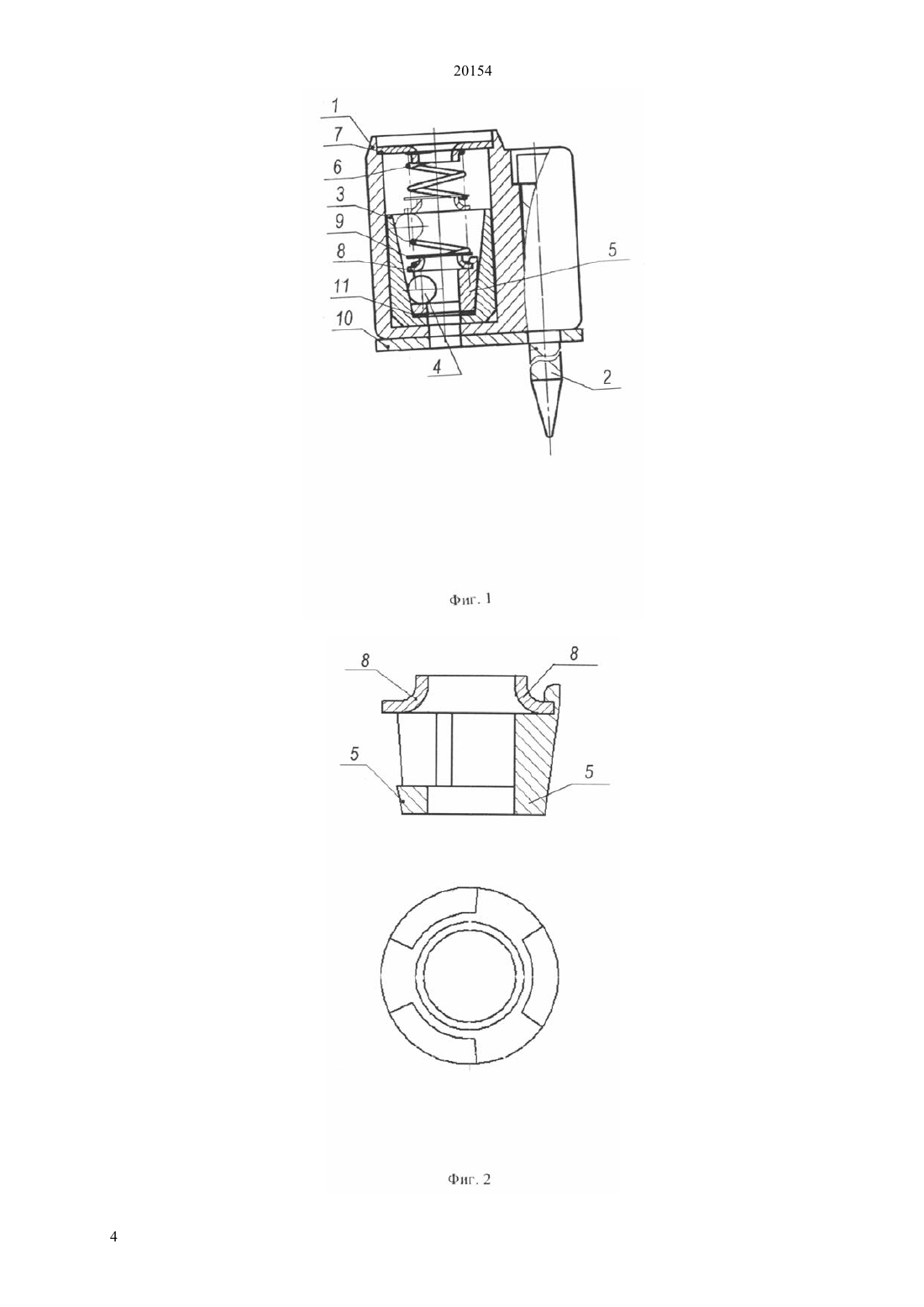

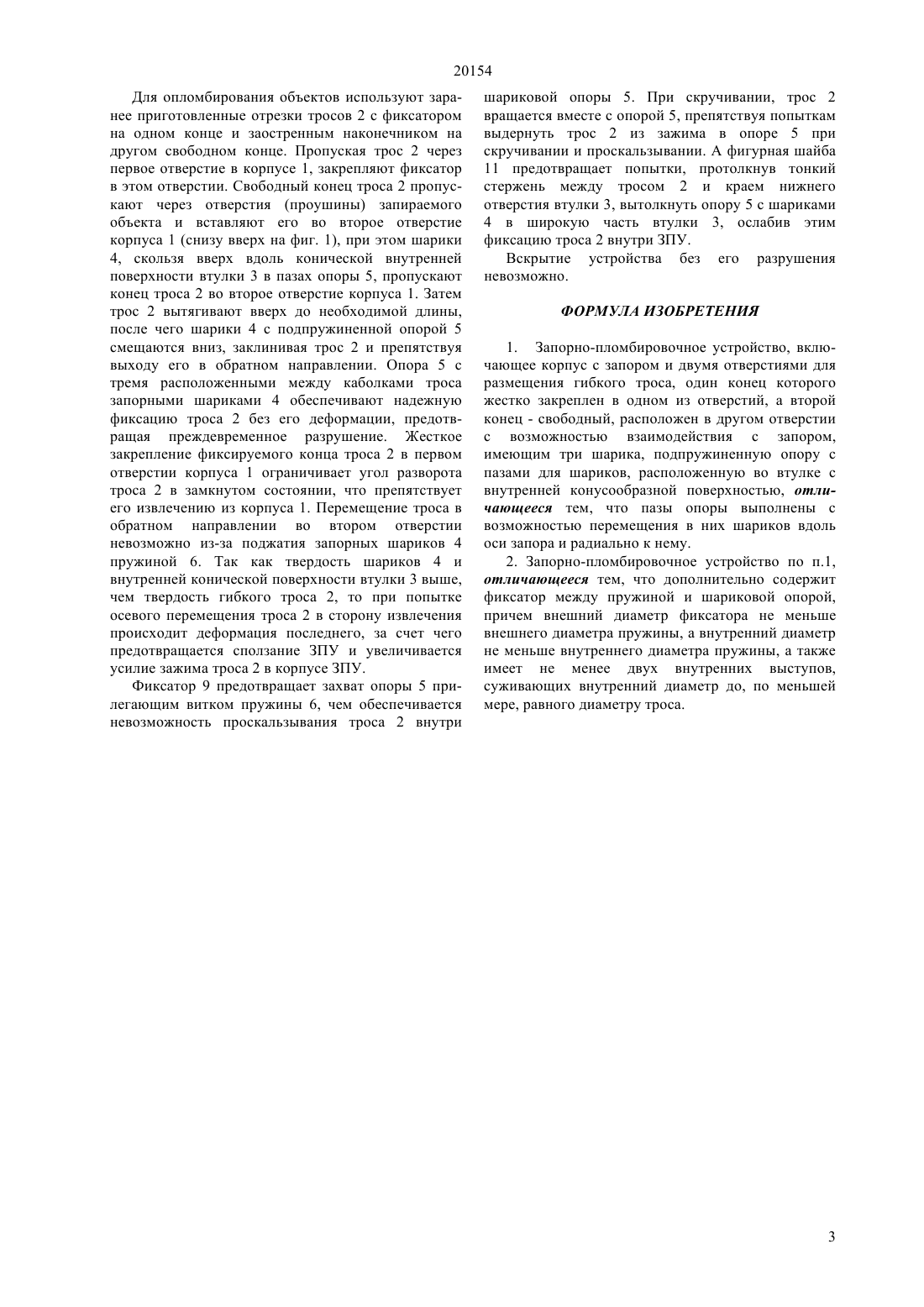

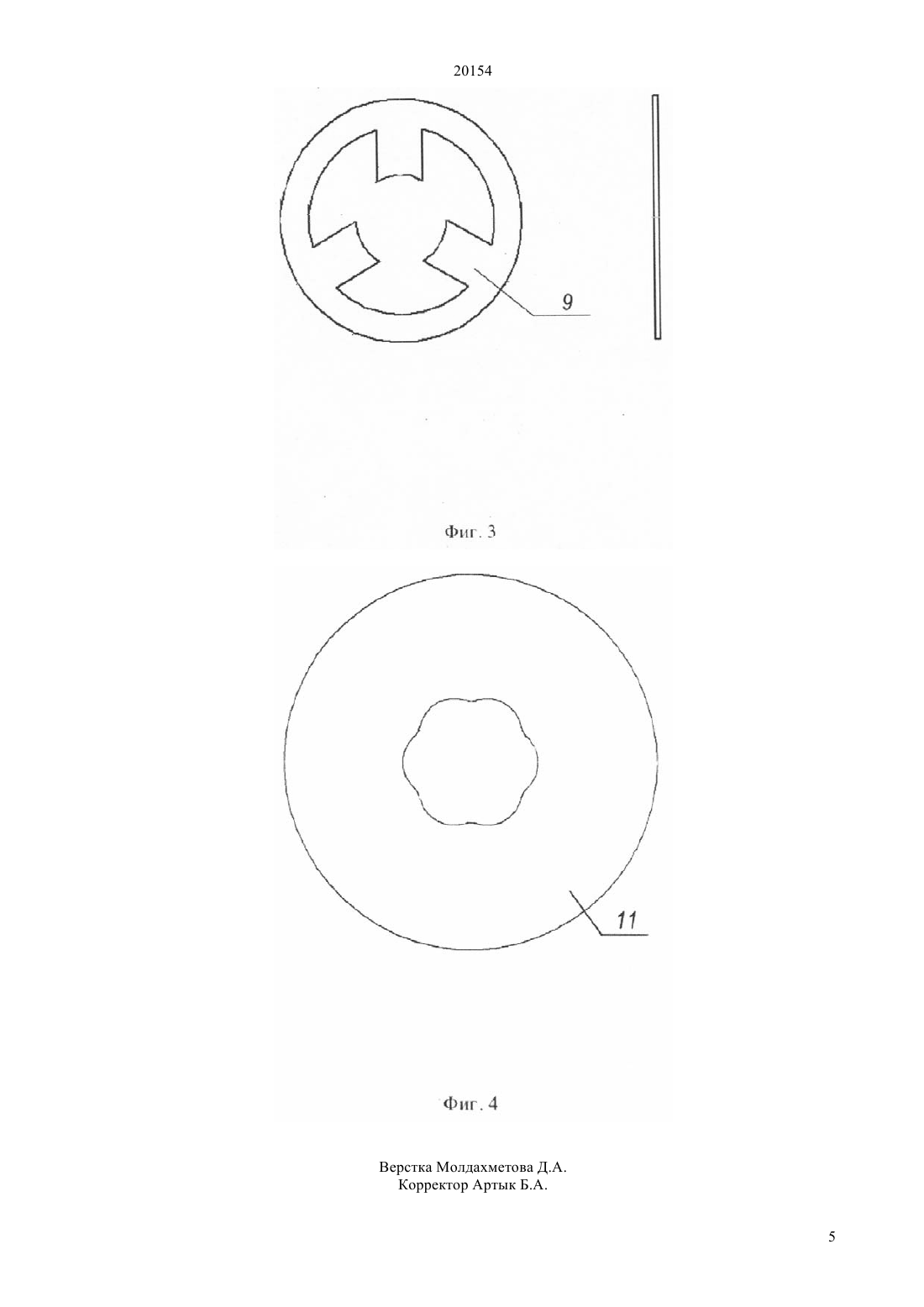

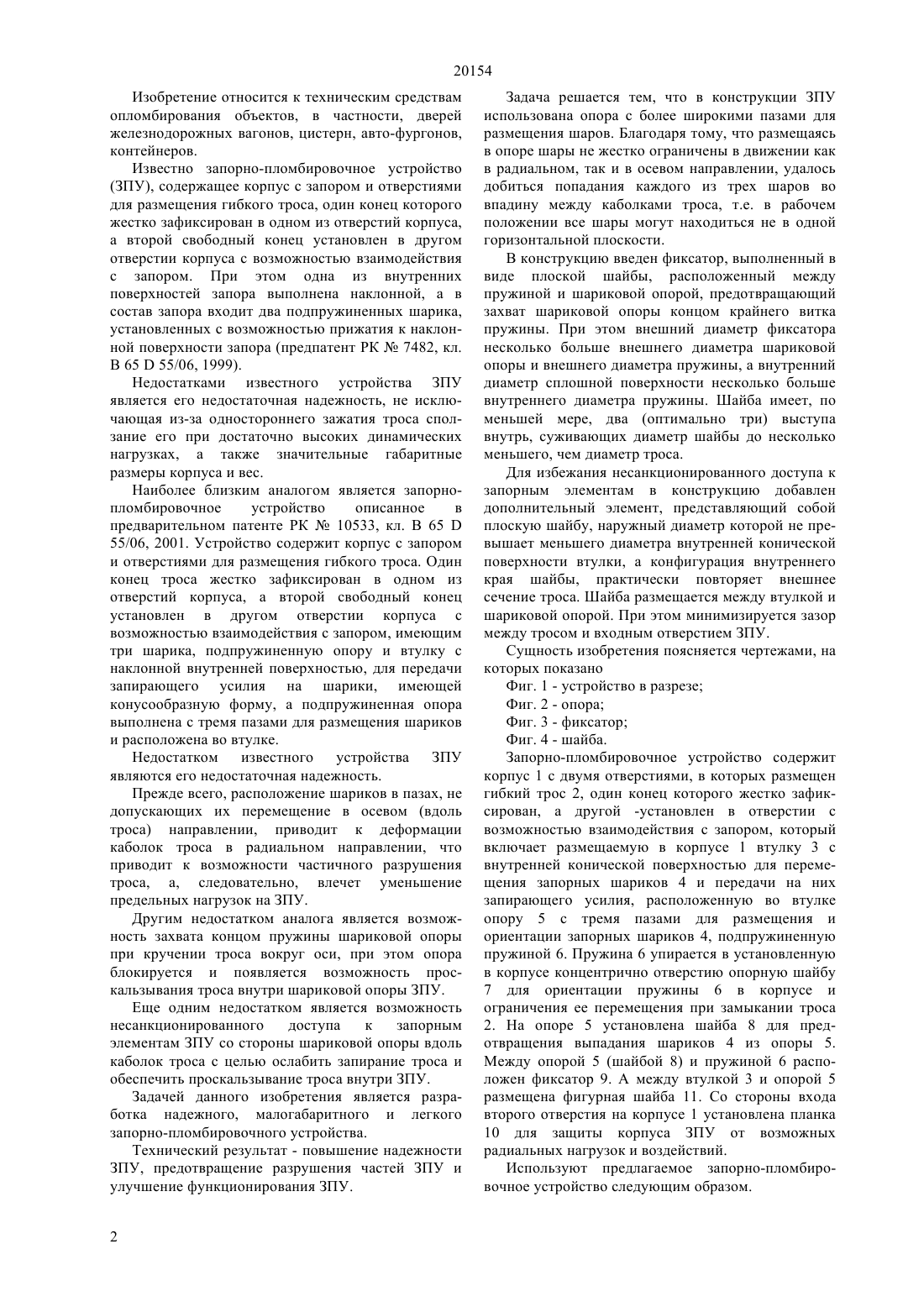

(51) В 65 55/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ один конец которого жестко закреплен в одном из отверстий, а второй конец - свободный, расположен в другом отверстии с возможностью взаимодействия с запором, имеющим три шарика, подпружиненную опору с пазами для шариков, расположенную во втулке с внутренней конусообразной поверхностью. Пазы опоры выполнены с возможностью перемещения в них шариков вдоль оси запора и радиально к нему. Дополнительно ЗПУ содержит фиксатор между пружиной и шариковой опорой,причем внешний диаметр фиксатора не меньше внешнего диаметра пружины, а внутренний диаметр не меньше внутреннего диаметра пружины, а также имеет не менее двух внутренних выступов,суживающих внутренний диаметр до, по меньшей мере, равного диаметру троса.(73) Товарищество с ограниченной ответственностью Корпорация НУКЕР(56) Предварительный патент РК 10533, кл. 65 55/06, 2001(57) Изобретение относится к техническим средствам опломбирования объектов, в частности,дверей железнодорожных вагонов,цистерн,автофургонов,контейнеров. Запорно-пломбировочное устройство, включает корпус с запором и двумя отверстиями для размещения гибкого троса, 20154 Изобретение относится к техническим средствам опломбирования объектов, в частности, дверей железнодорожных вагонов, цистерн, авто-фургонов,контейнеров. Известно запорно-пломбировочное устройство(ЗПУ), содержащее корпус с запором и отверстиями для размещения гибкого троса, один конец которого жестко зафиксирован в одном из отверстий корпуса,а второй свободный конец установлен в другом отверстии корпуса с возможностью взаимодействия с запором. При этом одна из внутренних поверхностей запора выполнена наклонной, а в состав запора входит два подпружиненных шарика,установленных с возможностью прижатия к наклонной поверхности запора (предпатент РК 7482, кл. В 6555/06, 1999). Недостатками известного устройства ЗПУ является его недостаточная надежность, не исключающая из-за одностороннего зажатия троса сползание его при достаточно высоких динамических нагрузках, а также значительные габаритные размеры корпуса и вес. Наиболее близким аналогом является запорнопломбировочное устройство описанное в предварительном патенте РК 10533, кл. В 6555/06, 2001. Устройство содержит корпус с запором и отверстиями для размещения гибкого троса. Один конец троса жестко зафиксирован в одном из отверстий корпуса, а второй свободный конец установлен в другом отверстии корпуса с возможностью взаимодействия с запором, имеющим три шарика, подпружиненную опору и втулку с наклонной внутренней поверхностью, для передачи запирающего усилия на шарики, имеющей конусообразную форму, а подпружиненная опора выполнена с тремя пазами для размещения шариков и расположена во втулке. Недостатком известного устройства ЗПУ являются его недостаточная надежность. Прежде всего, расположение шариков в пазах, не допускающих их перемещение в осевом (вдоль троса) направлении, приводит к деформации каболок троса в радиальном направлении, что приводит к возможности частичного разрушения троса, а, следовательно, влечет уменьшение предельных нагрузок на ЗПУ. Другим недостатком аналога является возможность захвата концом пружины шариковой опоры при кручении троса вокруг оси, при этом опора блокируется и появляется возможность проскальзывания троса внутри шариковой опоры ЗПУ. Еще одним недостатком является возможность несанкционированного доступа к запорным элементам ЗПУ со стороны шариковой опоры вдоль каболок троса с целью ослабить запирание троса и обеспечить проскальзывание троса внутри ЗПУ. Задачей данного изобретения является разработка надежного, малогабаритного и легкого запорно-пломбировочного устройства. Технический результат - повышение надежности ЗПУ, предотвращение разрушения частей ЗПУ и улучшение функционирования ЗПУ. 2 Задача решается тем, что в конструкции ЗПУ использована опора с более широкими пазами для размещения шаров. Благодаря тому, что размещаясь в опоре шары не жестко ограничены в движении как в радиальном, так и в осевом направлении, удалось добиться попадания каждого из трех шаров во впадину между каболками троса, т.е. в рабочем положении все шары могут находиться не в одной горизонтальной плоскости. В конструкцию введен фиксатор, выполненный в виде плоской шайбы, расположенный между пружиной и шариковой опорой, предотвращающий захват шариковой опоры концом крайнего витка пружины. При этом внешний диаметр фиксатора несколько больше внешнего диаметра шариковой опоры и внешнего диаметра пружины, а внутренний диаметр сплошной поверхности несколько больше внутреннего диаметра пружины. Шайба имеет, по меньшей мере, два (оптимально три) выступа внутрь, суживающих диаметр шайбы до несколько меньшего, чем диаметр троса. Для избежания несанкционированного доступа к запорным элементам в конструкцию добавлен дополнительный элемент, представляющий собой плоскую шайбу, наружный диаметр которой не превышает меньшего диаметра внутренней конической поверхности втулки, а конфигурация внутреннего края шайбы, практически повторяет внешнее сечение троса. Шайба размещается между втулкой и шариковой опорой. При этом минимизируется зазор между тросом и входным отверстием ЗПУ. Сущность изобретения поясняется чертежами, на которых показано Фиг. 1 - устройство в разрезе Фиг. 2 - опора Фиг. 3 - фиксатор Фиг. 4 - шайба. Запорно-пломбировочное устройство содержит корпус 1 с двумя отверстиями, в которых размещен гибкий трос 2, один конец которого жестко зафиксирован, а другой -установлен в отверстии с возможностью взаимодействия с запором, который включает размещаемую в корпусе 1 втулку 3 с внутренней конической поверхностью для перемещения запорных шариков 4 и передачи на них запирающего усилия, расположенную во втулке опору 5 с тремя пазами для размещения и ориентации запорных шариков 4, подпружиненную пружиной 6. Пружина 6 упирается в установленную в корпусе концентрично отверстию опорную шайбу 7 для ориентации пружины 6 в корпусе и ограничения ее перемещения при замыкании троса 2. На опоре 5 установлена шайба 8 для предотвращения выпадания шариков 4 из опоры 5. Между опорой 5 (шайбой 8) и пружиной 6 расположен фиксатор 9. А между втулкой 3 и опорой 5 размещена фигурная шайба 11. Со стороны входа второго отверстия на корпусе 1 установлена планка 10 для защиты корпуса ЗПУ от возможных радиальных нагрузок и воздействий. Используют предлагаемое запорно-пломбировочное устройство следующим образом. 20154 Для опломбирования объектов используют заранее приготовленные отрезки тросов 2 с фиксатором на одном конце и заостренным наконечником на другом свободном конце. Пропуская трос 2 через первое отверстие в корпусе 1, закрепляют фиксатор в этом отверстии. Свободный конец троса 2 пропускают через отверстия (проушины) запираемого объекта и вставляют его во второе отверстие корпуса 1 (снизу вверх на фиг. 1), при этом шарики 4, скользя вверх вдоль конической внутренней поверхности втулки 3 в пазах опоры 5, пропускают конец троса 2 во второе отверстие корпуса 1. Затем трос 2 вытягивают вверх до необходимой длины,после чего шарики 4 с подпружиненной опорой 5 смещаются вниз, заклинивая трос 2 и препятствуя выходу его в обратном направлении. Опора 5 с тремя расположенными между каболками троса запорными шариками 4 обеспечивают надежную фиксацию троса 2 без его деформации, предотвращая преждевременное разрушение. Жесткое закрепление фиксируемого конца троса 2 в первом отверстии корпуса 1 ограничивает угол разворота троса 2 в замкнутом состоянии, что препятствует его извлечению из корпуса 1. Перемещение троса в обратном направлении во втором отверстии невозможно из-за поджатия запорных шариков 4 пружиной 6. Так как твердость шариков 4 и внутренней конической поверхности втулки 3 выше,чем твердость гибкого троса 2, то при попытке осевого перемещения троса 2 в сторону извлечения происходит деформация последнего, за счет чего предотвращается сползание ЗПУ и увеличивается усилие зажима троса 2 в корпусе ЗПУ. Фиксатор 9 предотвращает захват опоры 5 прилегающим витком пружины 6, чем обеспечивается невозможность проскальзывания троса 2 внутри шариковой опоры 5. При скручивании, трос 2 вращается вместе с опорой 5, препятствуя попыткам выдернуть трос 2 из зажима в опоре 5 при скручивании и проскальзывании. А фигурная шайба 11 предотвращает попытки, протолкнув тонкий стержень между тросом 2 и краем нижнего отверстия втулки 3, вытолкнуть опору 5 с шариками 4 в широкую часть втулки 3, ослабив этим фиксацию троса 2 внутри ЗПУ. Вскрытие устройства без его разрушения невозможно. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство, включающее корпус с запором и двумя отверстиями для размещения гибкого троса, один конец которого жестко закреплен в одном из отверстий, а второй конец - свободный, расположен в другом отверстии с возможностью взаимодействия с запором,имеющим три шарика, подпружиненную опору с пазами для шариков, расположенную во втулке с внутренней конусообразной поверхностью, отличающееся тем, что пазы опоры выполнены с возможностью перемещения в них шариков вдоль оси запора и радиально к нему. 2. Запорно-пломбировочное устройство по п.1,отличающееся тем, что дополнительно содержит фиксатор между пружиной и шариковой опорой,причем внешний диаметр фиксатора не меньше внешнего диаметра пружины, а внутренний диаметр не меньше внутреннего диаметра пружины, а также имеет не менее двух внутренних выступов,суживающих внутренний диаметр до, по меньшей мере, равного диаметру троса.
