Шуруп и отвертка к нему

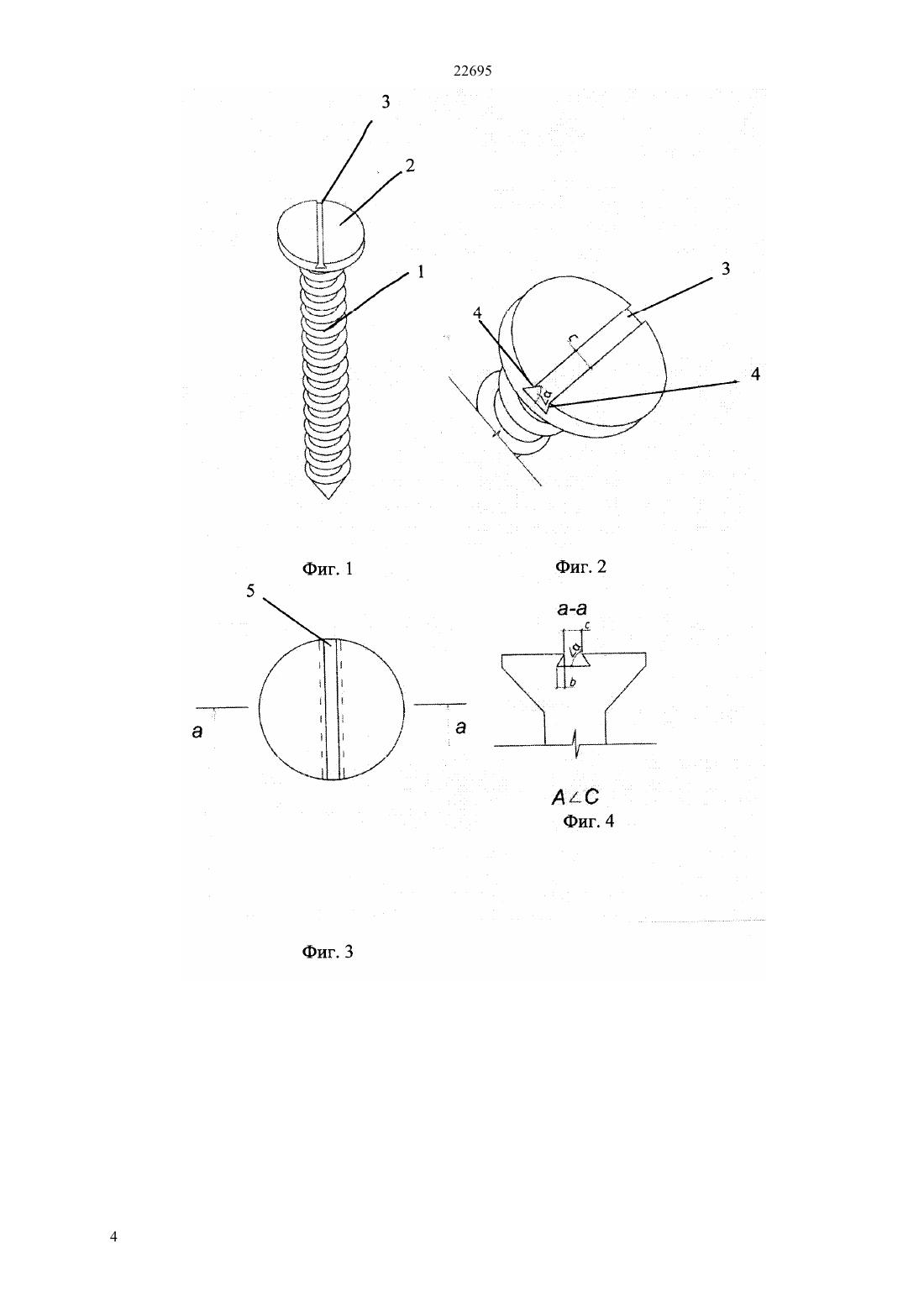

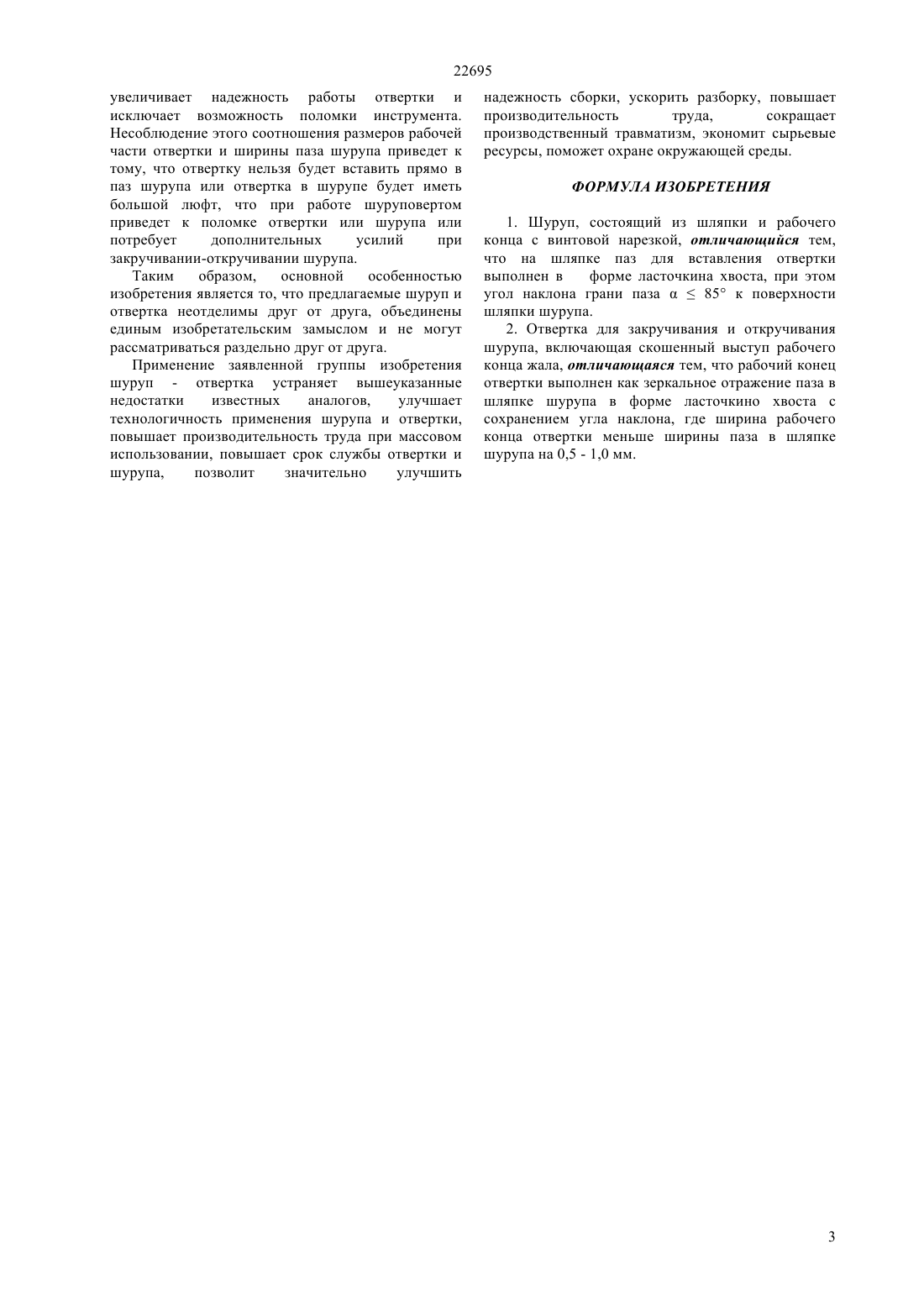

(51) 16 23/00 (2010.01) 25 15/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ производительности труда, простота изготовления, а также повышение срока службы отвертки и шурупа. Поставленная техническая задача достигается тем, что на шляпке шурупа паз для вставления отвертки выполнен в форме ласточкина хвоста, при этом угол наклона грани к поверхности шляпки шурупа 85. Отвертка для закручивания и откручивания шурупа выполнена таким образом,что рабочий орган отвертки является зеркальным отражением паза в шляпке шурупа в форме ласточкина хвоста с сохранением того же угла наклона, при этом ширина рабочего конца отвертки меньше ширины паза в шляпке Шурупа на 0,5-1,0 мм. Угол наклона грани паза шурупа указан как минимальный, при котором ощутим эффект сцепления при закручивании шурупа, при том, что отвертка в паз шурупа вставляется прямо, а не под наклоном. Применение заявленной группы изобретения шуруп - отвертка позволит значительно улучшить надежность сборки, ускорить разборку, повышает производительность труда.(57) Изобретение относится к ручному инструменту и резьбовым крепежным средствам, которые широко используются в машиностроительной промышленности, в быту, сельском хозяйстве, в строительстве и т. д., где применяются разнообразные шурупы и приспособления(отвертки) для их завертывания и отвертывания. Задачей изобретения является разработка индивидуального ручного инструмента,техническим результатом которого является улучшение технологичности сборки-разборки с применением этого инструмента, повышение 22695 Изобретение относится к ручному инструменту и резьбовым крепежным средствам, которые широко используются в машиностроительной промышленности, в быту, сельском хозяйстве, в строительстве и т. д., где применяются разнообразные шурупы и приспособления(отвертки) для их завертывания и отвертывания. Известно множество выпускаемых промышленностью различных по исполнению шурупов, а также отверток к ним. Известен охранный документ США ( 2,684,094, 1951) Нескользящая отвертка и головка винта, включающий головку винта (шурупа с винтовой нарезкой) с поперечной верхней частью прорези, расширяющейся от центра к обоим концам на верхней поверхности головки винта и отвертку со скошенным выступом с одного конца рабочего жала с каждой из сторон. Недостатком известного аналога является то, что скошенный выступ рабочего конца отвертки сходит на нет в центральной части отвертки, и центр отвертки получается ослабленным, что при большом усилии закручивания может привести к сминанию(скручиванию) жала отвертки. Отвертка работает только в одном направлении вращения(закручивания). При откручивании он работает как обыкновенная отвертка, т.е. сминаются рабочие поверхности отвертки и шурупа. Известен охранный документ Германии,включающий отвертку со скошенным выступом с одной стороны рабочего конца жала и шуруп, в шляпке которого выполнен паз для отвертки в виде ласточкиного хвоста ( 10612, 16 В 23/00, 1880). Недостатком является, что рабочий конец не выполнен как зеркальное отражение паза шурупа,кроме того, при использовании отвертка из-за наличия зубца только с одной стороны отвертки и соответственно сцепления только с одной стороной паза шурупа будет заваливаться в сторону или даже выпадать из паза. Для удержания отвертки в вертикальном положении необходимо приложение дополнительных усилий,что затрудняет закручивание и откручивание шурупа и ведет к потере мощности. Задачей изобретения является разработка индивидуального ручного инструмента и крепежного средства, техническим результатом которого является улучшение технологичности инструмента, технологичности их применения,повышение производительности,простота изготовления, а также повышение срока службы отвертки и шурупа. Поставленная техническая задача достигается тем, что на шляпке шурупа паз для вставления отвертки выполнен в форме ласточкина хвоста высотой 0,5 - 20 мм, при этом угол наклона грани 85 к поверхности шляпи шурупа. У отвертки для закручивания и откручивания шурупа рабочий орган (жало) выполнен как зеркальное отражение паза в шляпке шурупа в форме ласточкина хвоста с сохранением того же угла наклона, при этом размеры рабочего конца меньше размеров паза в шляпке шурупа на 0,5 - 1,0 мм. Угол наклона грани 2 паза шурупа указан как минимальный, при котором ощутим эффект сцепления при закручивании шурупа, при этом отвертка в паз шурупа вставляется прямо, а не под наклоном. В заявленной отвертке скошенные выступы на рабочем конце идут с двух сторон по всей ширине жала. Это создает дополнительное ребро жесткости на рабочем конце отвертки с созданием двухстороннего замкообразного сцепления отвертки с пазом шурупа, что способствует образованию дополнительных сил притяжения между двумя сцепленными рабочими концами отвертки и шурупа. Таким образом, повышается устойчивость нахождения отвертки в пазе шурупа. Сущность изобретения поясняется чертежами где на фиг. 1 изображен вид шурупа предлагаемой конструкции на фиг. 2 - вид в перспективе шляпки шурупа на фиг. 3 - вид шляпки шурупа сверху на фиг. 4 - вид шляпки шурупа в вертикальной проекции на фиг. 5 - общий вид отвертки на фиг. 6- вид рабочего конца отвертки. Изображенный на фиг. 1 шуруп состоит из нарезного винта 1, шляпки шурупа 2, в которой прорезан паз 3. Вид паза 3 предлагаемой конструкции шурупа в перспективе изображен на фиг. 2. Угол наклона граней 4 паза 3 к поверхности шляпки шурупа равен 85. Ширина паза сверху шляпки шурупа 5,равна С. Изображенная на фиг. 5 отвертка состоит из ручки отвертки 6, ствола отвертки 7, рабочей части отвертки 8, боковых граней рабочей части отвертки 9. Угол наклона боковых граней 9 рабочей части отвертки 8 равен углу наклона граней паза шурупа 85. Ширина нижней поверхности 10 рабочей части отвертки 8 равна А, при этом ширина паза 5 С больше ширины нижней поверхности 10 А на 0,51,0 мм. Таким образом, выполнение ширины рабочей части отвертки чуть меньшей, чем ширина паза шляпки шурупа, а также выполнение граней паза и граней рабочей части отвертки под одним углом способствует созданию плотного двухстороннего замкообразного сцепления между рабочими концами отвертки с гранями паза шурупа при закручивании и откручивании и способствует тем самым образованию дополнительных сил притяжения между шурупом и отверткой. В том случае, если углы наклона граней паза шурупа и граней рабочей части отвертки будут не равны друг другу, то их замкообразное сцепление возникнет, но дополнительных сил притяжения между сцепленными рабочими концами отвертки и шурупа не возникнет. В этом случае технический результат достигнут не будет, изобретение не достигнет своей основной цели и ценности, не будет обеспечена устойчивость отвертки в пазе шурупа, надежность сборки-разборки, что в конечном итоге уменьшит срок службы и шурупа и отвертки. Вследствие того,что ширина паза шурупа незначительно больше ширины рабочей части отвертки (0,51,0 мм),отвертку вставляют в паз под прямым углом, что повышает устойчивость отвертки в пазе шурупа, 22695 увеличивает надежность работы отвертки и исключает возможность поломки инструмента. Несоблюдение этого соотношения размеров рабочей части отвертки и ширины паза шурупа приведет к тому, что отвертку нельзя будет вставить прямо в паз шурупа или отвертка в шурупе будет иметь большой люфт, что при работе шуруповертом приведет к поломке отвертки или шурупа или потребует дополнительных усилий при закручивании-откручивании шурупа. Таким образом,основной особенностью изобретения является то, что предлагаемые шуруп и отвертка неотделимы друг от друга, объединены единым изобретательским замыслом и не могут рассматриваться раздельно друг от друга. Применение заявленной группы изобретения шуруп - отвертка устраняет вышеуказанные недостатки известных аналогов,улучшает технологичность применения шурупа и отвертки,повышает производительность труда при массовом использовании, повышает срок службы отвертки и шурупа,позволит значительно улучшить надежность сборки, ускорить разборку, повышает производительность труда,сокращает производственный травматизм, экономит сырьевые ресурсы, поможет охране окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шуруп, состоящий из шляпки и рабочего конца с винтовой нарезкой, отличающийся тем,что на шляпке паз для вставления отвертки выполнен в форме ласточкина хвоста, при этом угол наклона грани паза 85 к поверхности шляпки шурупа. 2. Отвертка для закручивания и откручивания шурупа, включающая скошенный выступ рабочего конца жала, отличающаяся тем, что рабочий конец отвертки выполнен как зеркальное отражение паза в шляпке шурупа в форме ласточкино хвоста с сохранением угла наклона, где ширина рабочего конца отвертки меньше ширины паза в шляпке шурупа на 0,5 - 1,0 мм.
