Полиимидоамидины в качестве термостойкого пресс-материала с повышенной прочностью на сжатие

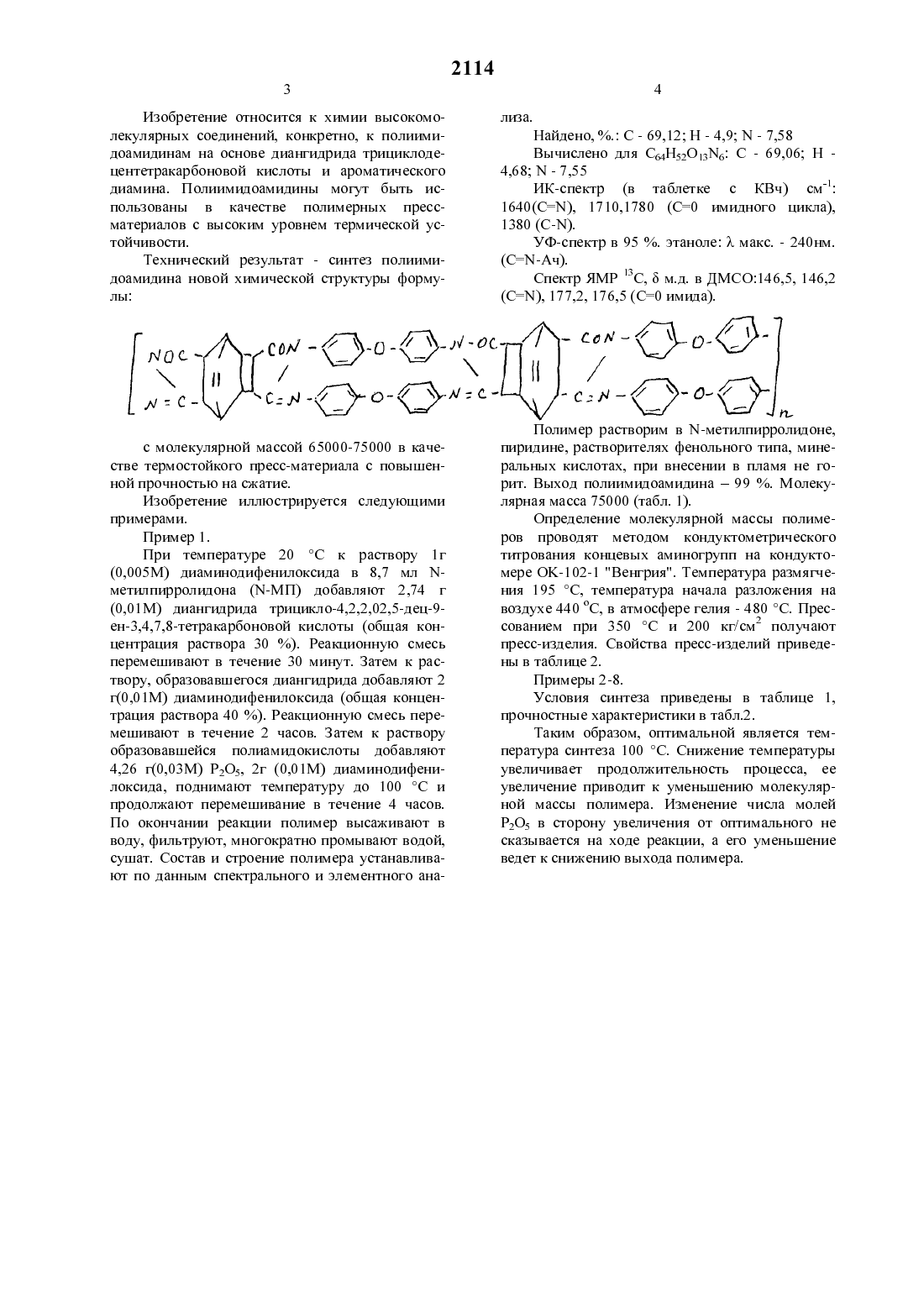

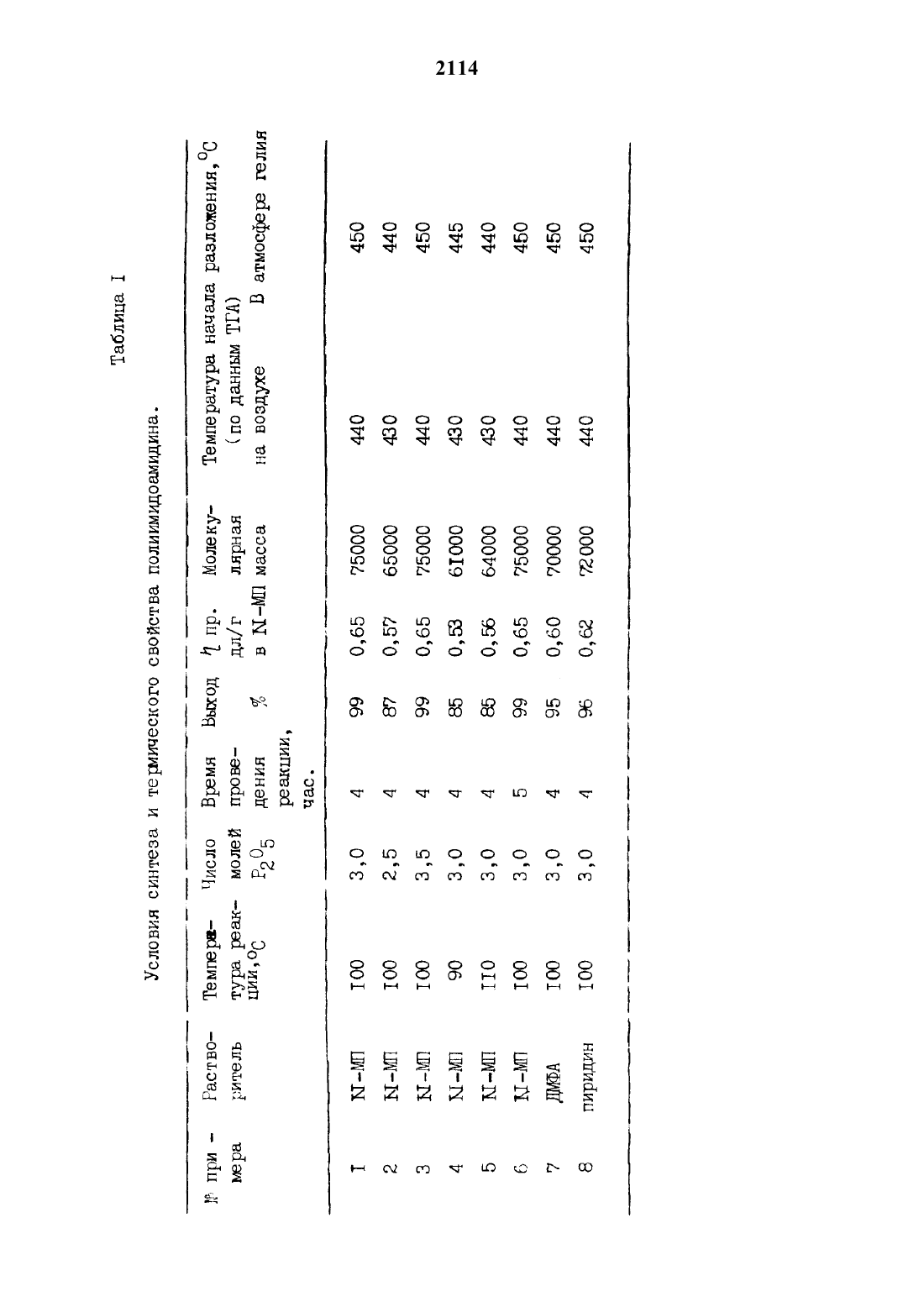

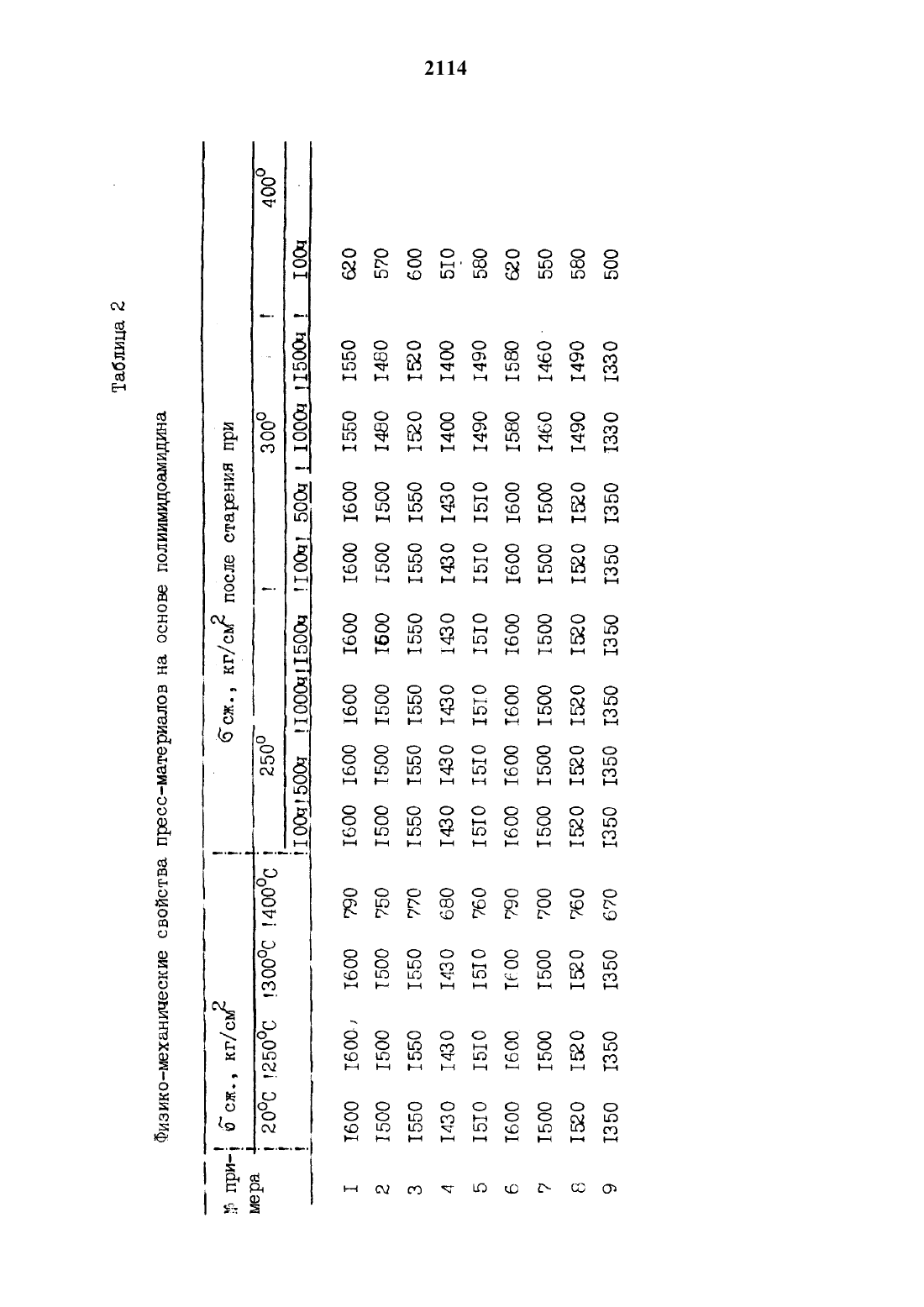

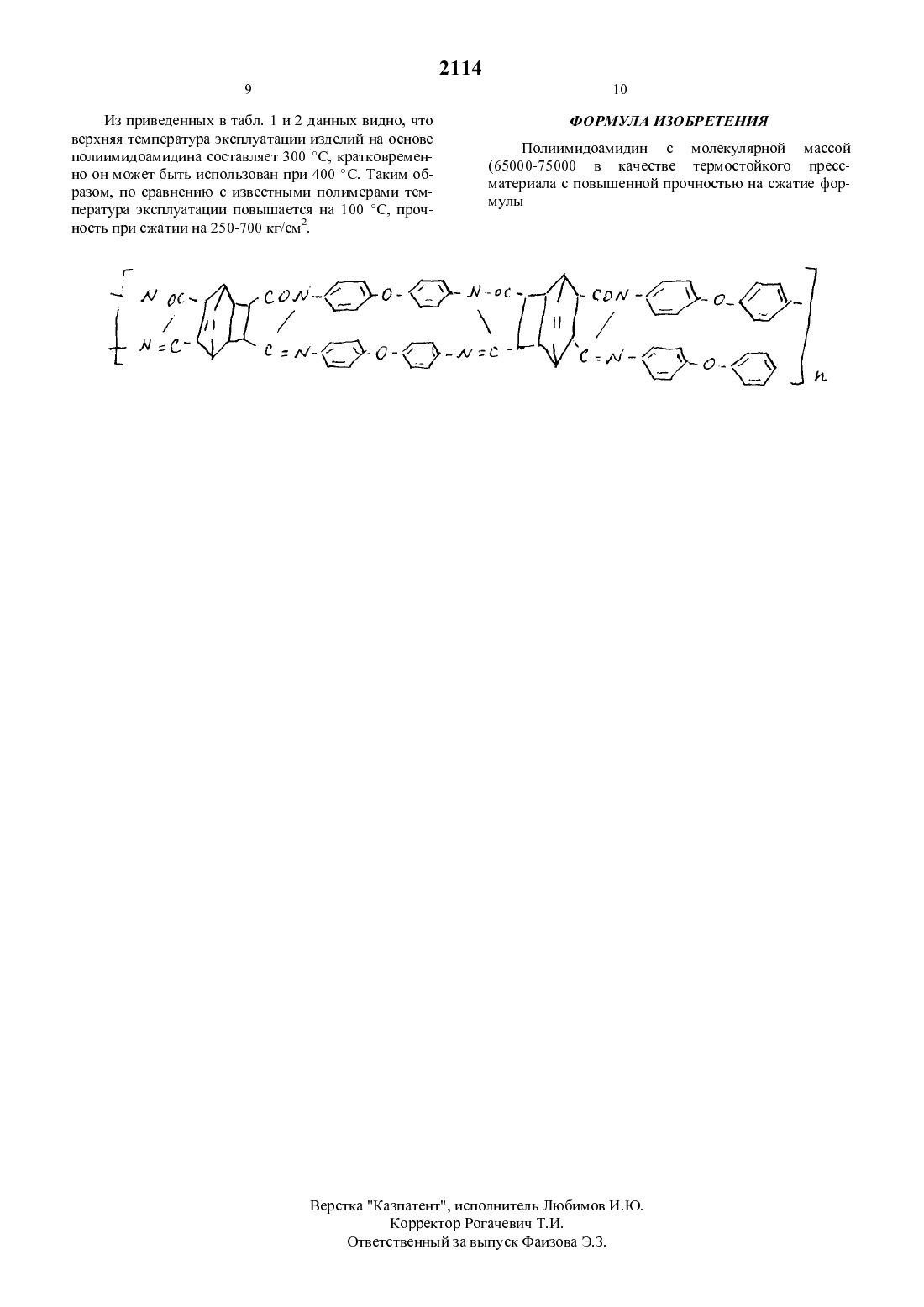

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Институт химических наук НАН РК(54) ПОЛИИМИДОАМИДИНЬТ В КАЧЕСТВЕ ТЕРМОСТОЙКОГО ПРЕСС-МАТЕРИАЛА С ПОВЬТШЕННОЙ ПРОЧНОСТЬЮ НА СЖАТИЕ(57) Изобретение относится к вь 1 сокомолекулярнъ 1 м соединениям, конкретно, к полиимидоамидину на основе диангидрида трициклодецен тетракарбоновой кислоты и диаминодифенилоксида, который модет быть использован в качестве полимерного материала с высоким уровнем термических и прочностных свойств.Предложен новый полиимидамидин в качестве термостойкого пресс-материала с повышенной прочностью на сжатие. Брутто-формула С 64 Н 52 О 13 М 16. Молекулярная Масса Тн. размягчения 190 С. Прочность при сжатии 1600 кг/см 2 Полиимидоамидин растворим в амидных растворителях, растворителях фенольного типа, минеральных кислотах.Изобретение относится к химии высокомолекулярных соединений, конкретно, к полиимидоамидинам на основе диангидрида трициклодецентетракарбоновой кислоты и ароматического диамина. Полиимидоамидины могут быть использованы в качестве полимерных прессматериалов с высоким уровнем термической устойчивости.Технический результат - синтез полиимидоамидина новой химической структуры форму ЛЬ со -о -/ПОС ЛС СКМ-.О/ А/с. с молекулярной массой 65000-75000 в качестве термостойкого пресс-материала с повышенной прочностью на сжатие.Изобретение иллюстрируется следующими примерами.(0,01 М) диангидрида трицикло-4,2,2,02,5-дец-9 ен-3,4,7,8-тетракарбоновой кислоты (обшая концентрация раствора 30 ). Реакционную смесь перемешивают в течение 30 минут. Затем к раствору, образовавшегося диангидрида добавляют 2 г(0,01 М) диаминодифенилоксида (обшая концентрация раствора 40 ). Реакционную смесь перемешивают в течение 2 часов. Затем к раствору образовавшейся полиамидокислоты добавляют 4,26 г(0,03 М) Р 2 О 5, 2 г (0,01 М) диаминодифенилоксида, поднимают температуру до 100 С и продолжают перемешивание в течение 4 часов. По окончании реакции полимер высаживают в воду, фильтруют, многократно промывают водой,сушат. Состав и строение полимера устанавливают по данным спектрального и элементного ана лиза.Определение молекулярной массы полимеров проводят методом кондуктометрического титрования концевых аминогрупп на кондуктомере ОК-102-1 Веьприя. Температура размягчения 195 С, температура начала разложения на воздухе 440 С, в атмосфере гелия - 480 С. Прессованием при 350 С и 200 кг/см 2 получают пресс-изделия. Свойства пресс-изделий приведены в таблице 2.Условия синтеза приведены в таблице 1,прочностные характеристики в табл.2.Таким образом, оптимальной является температура синтеза 100 С. Снижение температуры увеличивает продолжительность процесса, ее увеличение приводит к уменьшению молекулярной массы полимера. Изменение числа молей Р 2 О 5 в сторону увеличения от оптимального не сказывается на ходе реакции, а его уменьшение ведет к снижению выхода полимера.оют с ооо ж. мю о Ж т о . ю осн щдцзэ ш оюч с ооооь оюб ют т о, ю осн е в еще с ооощь За от ш о . ю оон 572 с 9 оюч ооо юта тю т. од о ий ю ю отч оооню ша тю ч од от 5-2 т еще 9 соотв 6 от т ю. ш осн эти ш Е оюч оооюю 5 тю ч Чы сон 52-2 ш еще 9 оооюь об то т о. т осн 5,72 н ка ома 11 цышфд щзчод шщшеоозвщ щ шничюош м моем Балы/н щ к шахты. юошш сода Финн. зщшщшч он щшщдщч дЪЭ. 183 пшчо замши д Ешэщ шиш оодщщкоцшшщ шчшгш шщиэшцшцгшн диодов А г чонвщ щвшщщ очохг ивщшсгшн пощэошш аоою отты отты оюты ощты оюты оюты ошты ощты 9 ошты оюты оюты Фоюю от отд ошюн ошшы ошюы ошшы ошшы ошюы ось ошюы ойы от ш оющ . оюЕ 83 ооюы оою ы оош ы оою ы оою ы оою ы ось ооюы оою ы ооюы в ото оююы оююы ооюы ооюы ооюы ооюы оощы ооюы о оо Ь ооюы ооюы ю оюю отд отд оыюы оыюы оышы оышы оышы оышы оюь оыюы оышы оышы ш он 85 ооЕ отд отд отЕ отд от отд ошю ощд отд отд ч сою ошюы ошшы оююы оюшы оющы ошшы оююы ошюы . оюшы оюшы ошшы т оью отд 83 оош ы ооюы ооюы оою ы оош ы оош ы ешь оою ы оош ы оою ы ш еще оююы оющ ы ооюы ооюы ооюы ооюы ооюы оооы от. ооюы тооюы ооюы ыо оооот оооот ооошш ооош . до 117111111 Чза щкщшщщэо шцоо маохьы Твою .Маохды ГЬ ТЕ д
