Сигнальный фонарь

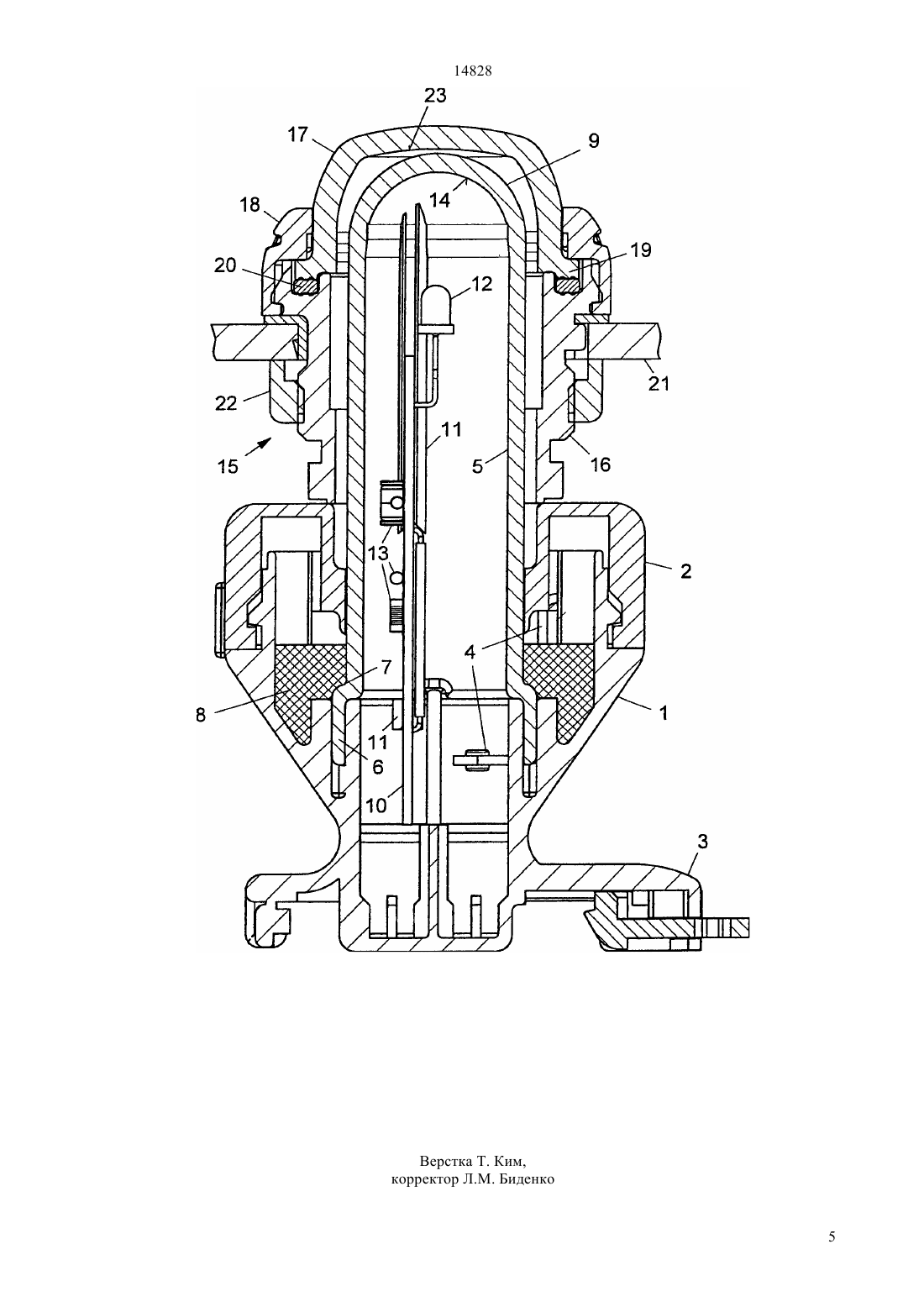

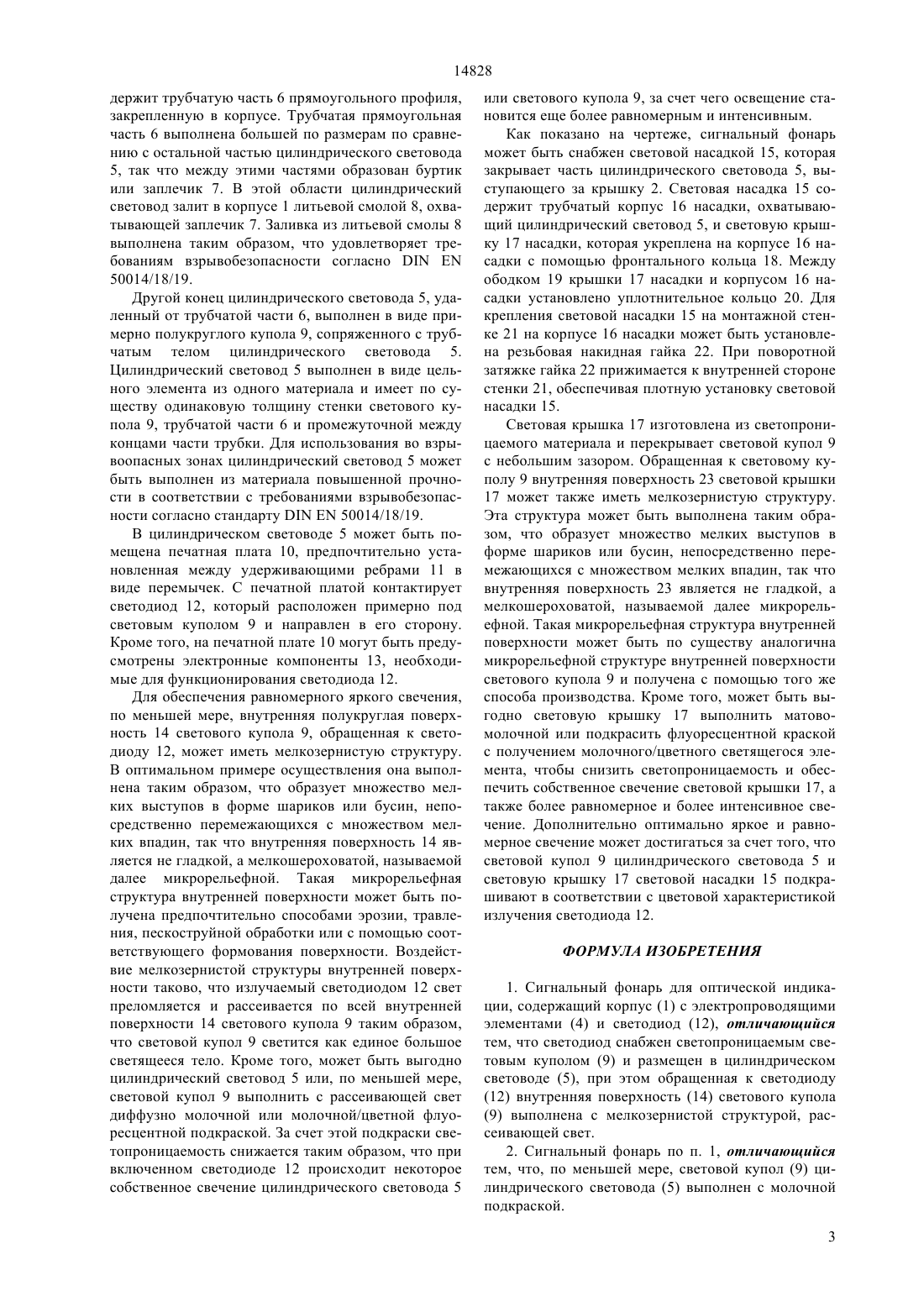

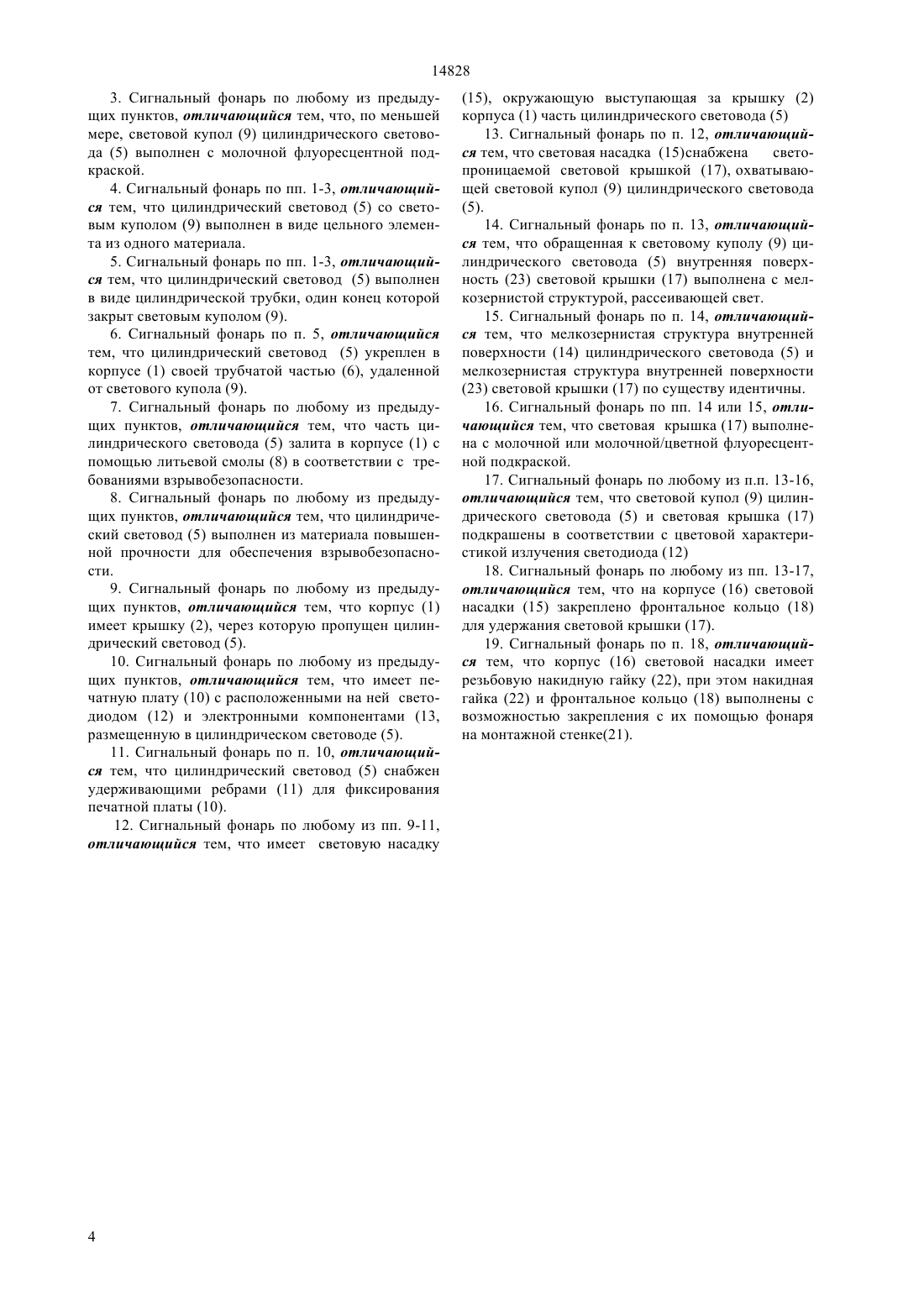

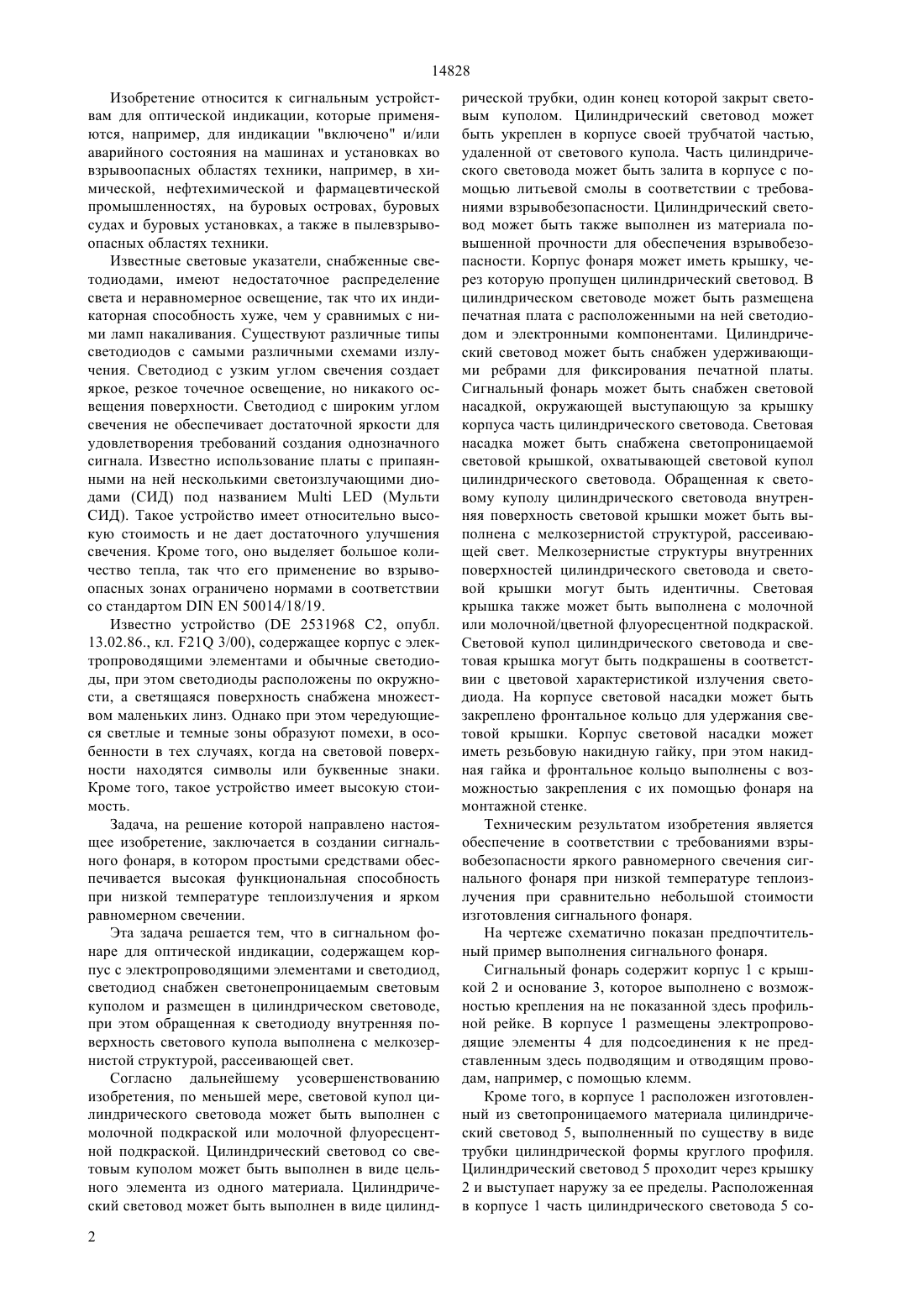

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ установках во взрывоопасных и пылевзрывоопасных областях техники, например, в химической,нефтехимической и фармацевтической промышленностях, на буровых островах, буровых судах и буровых установках. Сигнальный фонарь для оптической индикации содержит снабженный электропроводящими элементами корпус, светодиод, цилиндрический световод и световую крышку. Внутренние поверхности цилиндрического световода и световой крышки выполнены с мелкозернистой структурой. Техническим результатом изобретения является обеспечение в соответствии с требованиями взрывобезопасности яркого равномерного свечения сигнального фонаря при низкой температуре теплоизлучения и при сравнительно небольшой стоимости его изготовления.(57) Изобретение относится к сигнальным устройствам для оптической индикации, например, включено и/или аварийного состояния на машинах и 14828 Изобретение относится к сигнальным устройствам для оптической индикации, которые применяются, например, для индикации включено и/или аварийного состояния на машинах и установках во взрывоопасных областях техники, например, в химической, нефтехимической и фармацевтической промышленностях, на буровых островах, буровых судах и буровых установках, а также в пылевзрывоопасных областях техники. Известные световые указатели, снабженные светодиодами, имеют недостаточное распределение света и неравномерное освещение, так что их индикаторная способность хуже, чем у сравнимых с ними ламп накаливания. Существуют различные типы светодиодов с самыми различными схемами излучения. Светодиод с узким углом свечения создает яркое, резкое точечное освещение, но никакого освещения поверхности. Светодиод с широким углом свечения не обеспечивает достаточной яркости для удовлетворения требований создания однозначного сигнала. Известно использование платы с припаянными на ней несколькими светоизлучающими диодами (СИД) под названием(Мульти СИД). Такое устройство имеет относительно высокую стоимость и не дает достаточного улучшения свечения. Кроме того, оно выделяет большое количество тепла, так что его применение во взрывоопасных зонах ограничено нормами в соответствии со стандартом 50014/18/19. Известно устройство ( 2531968 С 2, опубл. 13.02.86., кл. 21 3/00), содержащее корпус с электропроводящими элементами и обычные светодиоды, при этом светодиоды расположены по окружности, а светящаяся поверхность снабжена множеством маленьких линз. Однако при этом чередующиеся светлые и темные зоны образуют помехи, в особенности в тех случаях, когда на световой поверхности находятся символы или буквенные знаки. Кроме того, такое устройство имеет высокую стоимость. Задача, на решение которой направлено настоящее изобретение, заключается в создании сигнального фонаря, в котором простыми средствами обеспечивается высокая функциональная способность при низкой температуре теплоизлучения и ярком равномерном свечении. Эта задача решается тем, что в сигнальном фонаре для оптической индикации, содержащем корпус с электропроводящими элементами и светодиод,светодиод снабжен светонепроницаемым световым куполом и размещен в цилиндрическом световоде,при этом обращенная к светодиоду внутренняя поверхность светового купола выполнена с мелкозернистой структурой, рассеивающей свет. Согласно дальнейшему усовершенствованию изобретения, по меньшей мере, световой купол цилиндрического световода может быть выполнен с молочной подкраской или молочной флуоресцентной подкраской. Цилиндрический световод со световым куполом может быть выполнен в виде цельного элемента из одного материала. Цилиндрический световод может быть выполнен в виде цилинд 2 рической трубки, один конец которой закрыт световым куполом. Цилиндрический световод может быть укреплен в корпусе своей трубчатой частью,удаленной от светового купола. Часть цилиндрического световода может быть залита в корпусе с помощью литьевой смолы в соответствии с требованиями взрывобезопасности. Цилиндрический световод может быть также выполнен из материала повышенной прочности для обеспечения взрывобезопасности. Корпус фонаря может иметь крышку, через которую пропущен цилиндрический световод. В цилиндрическом световоде может быть размещена печатная плата с расположенными на ней светодиодом и электронными компонентами. Цилиндрический световод может быть снабжен удерживающими ребрами для фиксирования печатной платы. Сигнальный фонарь может быть снабжен световой насадкой, окружающей выступающую за крышку корпуса часть цилиндрического световода. Световая насадка может быть снабжена светопроницаемой световой крышкой, охватывающей световой купол цилиндрического световода. Обращенная к световому куполу цилиндрического световода внутренняя поверхность световой крышки может быть выполнена с мелкозернистой структурой, рассеивающей свет. Мелкозернистые структуры внутренних поверхностей цилиндрического световода и световой крышки могут быть идентичны. Световая крышка также может быть выполнена с молочной или молочной/цветной флуоресцентной подкраской. Световой купол цилиндрического световода и световая крышка могут быть подкрашены в соответствии с цветовой характеристикой излучения светодиода. На корпусе световой насадки может быть закреплено фронтальное кольцо для удержания световой крышки. Корпус световой насадки может иметь резьбовую накидную гайку, при этом накидная гайка и фронтальное кольцо выполнены с возможностью закрепления с их помощью фонаря на монтажной стенке. Техническим результатом изобретения является обеспечение в соответствии с требованиями взрывобезопасности яркого равномерного свечения сигнального фонаря при низкой температуре теплоизлучения при сравнительно небольшой стоимости изготовления сигнального фонаря. На чертеже схематично показан предпочтительный пример выполнения сигнального фонаря. Сигнальный фонарь содержит корпус 1 с крышкой 2 и основание 3, которое выполнено с возможностью крепления на не показанной здесь профильной рейке. В корпусе 1 размещены электропроводящие элементы 4 для подсоединения к не представленным здесь подводящим и отводящим проводам, например, с помощью клемм. Кроме того, в корпусе 1 расположен изготовленный из светопроницаемого материала цилиндрический световод 5, выполненный по существу в виде трубки цилиндрической формы круглого профиля. Цилиндрический световод 5 проходит через крышку 2 и выступает наружу за ее пределы. Расположенная в корпусе 1 часть цилиндрического световода 5 со 14828 держит трубчатую часть 6 прямоугольного профиля,закрепленную в корпусе. Трубчатая прямоугольная часть 6 выполнена большей по размерам по сравнению с остальной частью цилиндрического световода 5, так что между этими частями образован буртик или заплечик 7. В этой области цилиндрический световод залит в корпусе 1 литьевой смолой 8, охватывающей заплечик 7. Заливка из литьевой смолы 8 выполнена таким образом, что удовлетворяет требованиям взрывобезопасности согласно 50014/18/19. Другой конец цилиндрического световода 5, удаленный от трубчатой части 6, выполнен в виде примерно полукруглого купола 9, сопряженного с трубчатым телом цилиндрического световода 5. Цилиндрический световод 5 выполнен в виде цельного элемента из одного материала и имеет по существу одинаковую толщину стенки светового купола 9, трубчатой части 6 и промежуточной между концами части трубки. Для использования во взрывоопасных зонах цилиндрический световод 5 может быть выполнен из материала повышенной прочности в соответствии с требованиями взрывобезопасности согласно стандарту 50014/18/19. В цилиндрическом световоде 5 может быть помещена печатная плата 10, предпочтительно установленная между удерживающими ребрами 11 в виде перемычек. С печатной платой контактирует светодиод 12, который расположен примерно под световым куполом 9 и направлен в его сторону. Кроме того, на печатной плате 10 могут быть предусмотрены электронные компоненты 13, необходимые для функционирования светодиода 12. Для обеспечения равномерного яркого свечения,по меньшей мере, внутренняя полукруглая поверхность 14 светового купола 9, обращенная к светодиоду 12, может иметь мелкозернистую структуру. В оптимальном примере осуществления она выполнена таким образом, что образует множество мелких выступов в форме шариков или бусин, непосредственно перемежающихся с множеством мелких впадин, так что внутренняя поверхность 14 является не гладкой, а мелкошероховатой, называемой далее микрорельефной. Такая микрорельефная структура внутренней поверхности может быть получена предпочтительно способами эрозии, травления, пескоструйной обработки или с помощью соответствующего формования поверхности. Воздействие мелкозернистой структуры внутренней поверхности таково, что излучаемый светодиодом 12 свет преломляется и рассеивается по всей внутренней поверхности 14 светового купола 9 таким образом,что световой купол 9 светится как единое большое светящееся тело. Кроме того, может быть выгодно цилиндрический световод 5 или, по меньшей мере,световой купол 9 выполнить с рассеивающей свет диффузно молочной или молочной/цветной флуоресцентной подкраской. За счет этой подкраски светопроницаемость снижается таким образом, что при включенном светодиоде 12 происходит некоторое собственное свечение цилиндрического световода 5 или светового купола 9, за счет чего освещение становится еще более равномерным и интенсивным. Как показано на чертеже, сигнальный фонарь может быть снабжен световой насадкой 15, которая закрывает часть цилиндрического световода 5, выступающего за крышку 2. Световая насадка 15 содержит трубчатый корпус 16 насадки, охватывающий цилиндрический световод 5, и световую крышку 17 насадки, которая укреплена на корпусе 16 насадки с помощью фронтального кольца 18. Между ободком 19 крышки 17 насадки и корпусом 16 насадки установлено уплотнительное кольцо 20. Для крепления световой насадки 15 на монтажной стенке 21 на корпусе 16 насадки может быть установлена резьбовая накидная гайка 22. При поворотной затяжке гайка 22 прижимается к внутренней стороне стенки 21, обеспечивая плотную установку световой насадки 15. Световая крышка 17 изготовлена из светопроницаемого материала и перекрывает световой купол 9 с небольшим зазором. Обращенная к световому куполу 9 внутренняя поверхность 23 световой крышки 17 может также иметь мелкозернистую структуру. Эта структура может быть выполнена таким образом, что образует множество мелких выступов в форме шариков или бусин, непосредственно перемежающихся с множеством мелких впадин, так что внутренняя поверхность 23 является не гладкой, а мелкошероховатой, называемой далее микрорельефной. Такая микрорельефная структура внутренней поверхности может быть по существу аналогична микрорельефной структуре внутренней поверхности светового купола 9 и получена с помощью того же способа производства. Кроме того, может быть выгодно световую крышку 17 выполнить матовомолочной или подкрасить флуоресцентной краской с получением молочного/цветного светящегося элемента, чтобы снизить светопроницаемость и обеспечить собственное свечение световой крышки 17, а также более равномерное и более интенсивное свечение. Дополнительно оптимально яркое и равномерное свечение может достигаться за счет того, что световой купол 9 цилиндрического световода 5 и световую крышку 17 световой насадки 15 подкрашивают в соответствии с цветовой характеристикой излучения светодиода 12. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сигнальный фонарь для оптической индикации, содержащий корпус (1) с электропроводящими элементами (4) и светодиод (12), отличающийся тем, что светодиод снабжен светопроницаемым световым куполом (9) и размещен в цилиндрическом световоде (5), при этом обращенная к светодиоду(9) выполнена с мелкозернистой структурой, рассеивающей свет. 2. Сигнальный фонарь по п. 1, отличающийся тем, что, по меньшей мере, световой купол (9) цилиндрического световода (5) выполнен с молочной подкраской. 3 14828 3. Сигнальный фонарь по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, световой купол (9) цилиндрического световода (5) выполнен с молочной флуоресцентной подкраской. 4. Сигнальный фонарь по пп. 1-3, отличающийся тем, что цилиндрический световод (5) со световым куполом (9) выполнен в виде цельного элемента из одного материала. 5. Сигнальный фонарь по пп. 1-3, отличающийся тем, что цилиндрический световод (5) выполнен в виде цилиндрической трубки, один конец которой закрыт световым куполом (9). 6. Сигнальный фонарь по п. 5, отличающийся тем, что цилиндрический световод (5) укреплен в корпусе (1) своей трубчатой частью (6), удаленной от светового купола (9). 7. Сигнальный фонарь по любому из предыдущих пунктов, отличающийся тем, что часть цилиндрического световода (5) залита в корпусе (1) с помощью литьевой смолы (8) в соответствии с требованиями взрывобезопасности. 8. Сигнальный фонарь по любому из предыдущих пунктов, отличающийся тем, что цилиндрический световод (5) выполнен из материала повышенной прочности для обеспечения взрывобезопасности. 9. Сигнальный фонарь по любому из предыдущих пунктов, отличающийся тем, что корпус (1) имеет крышку (2), через которую пропущен цилиндрический световод (5). 10. Сигнальный фонарь по любому из предыдущих пунктов, отличающийся тем, что имеет печатную плату (10) с расположенными на ней светодиодом (12) и электронными компонентами (13,размещенную в цилиндрическом световоде (5). 11. Сигнальный фонарь по п. 10, отличающийся тем, что цилиндрический световод (5) снабжен удерживающими ребрами (11) для фиксирования печатной платы (10). 12. Сигнальный фонарь по любому из пп. 9-11,отличающийся тем, что имеет световую насадку(15), окружающую выступающая за крышку (2) корпуса (1) часть цилиндрического световода (5) 13. Сигнальный фонарь по п. 12, отличающийся тем, что световая насадка (15) снабжена светопроницаемой световой крышкой (17), охватывающей световой купол (9) цилиндрического световода(5). 14. Сигнальный фонарь по п. 13, отличающийся тем, что обращенная к световому куполу (9) цилиндрического световода (5) внутренняя поверхность (23) световой крышки (17) выполнена с мелкозернистой структурой, рассеивающей свет. 15. Сигнальный фонарь по п. 14, отличающийся тем, что мелкозернистая структура внутренней поверхности (14) цилиндрического световода (5) и мелкозернистая структура внутренней поверхности(23) световой крышки (17) по существу идентичны. 16. Сигнальный фонарь по пп. 14 или 15, отличающийся тем, что световая крышка (17) выполнена с молочной или молочной/цветной флуоресцентной подкраской. 17. Сигнальный фонарь по любому из п.п. 13-16,отличающийся тем, что световой купол (9) цилиндрического световода (5) и световая крышка (17) подкрашены в соответствии с цветовой характеристикой излучения светодиода (12) 18. Сигнальный фонарь по любому из пп. 13-17,отличающийся тем, что на корпусе (16) световой насадки (15) закреплено фронтальное кольцо (18) для удержания световой крышки (17). 19. Сигнальный фонарь по п. 18, отличающийся тем, что корпус (16) световой насадки имеет резьбовую накидную гайку (22), при этом накидная гайка (22) и фронтальное кольцо (18) выполнены с возможностью закрепления с их помощью фонаря на монтажной стенке(21).
