Гелиокосмический облучатель AWT

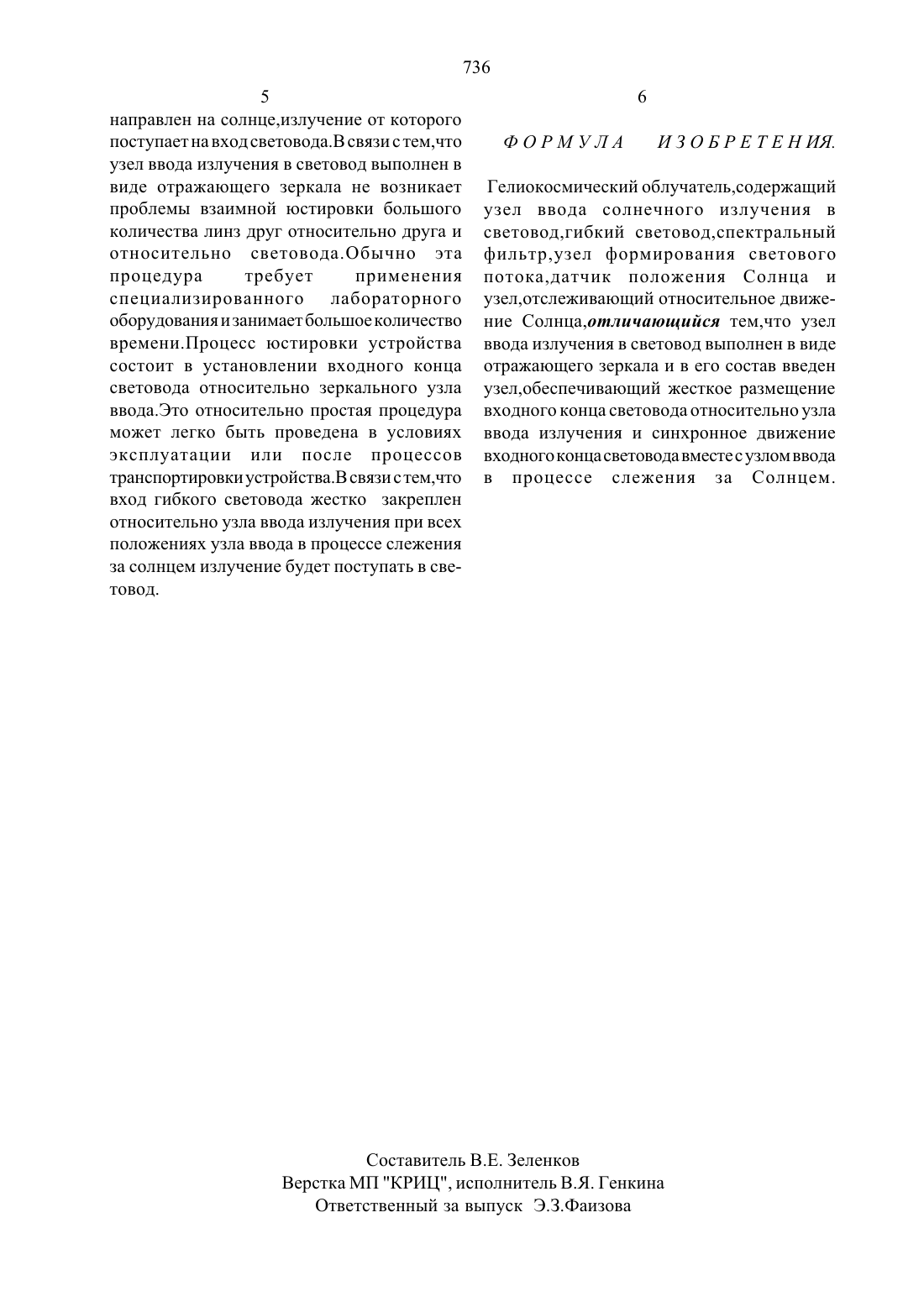

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Патент США Не 4966450, М.Кл. С 02 В 7/18, 1721 У 21/14, А 6111 5/06,1990 г.(57) Настоящее изобретение относится к области биологии и медицины,в частности,кустройствамобеспечивающимлечебное воздействие с помощью гипертермии и светового излучения.Устройство обеспечивает реализацию результатов ряда практических инаучных исследований,из которых сдедует,что воздей 2 ствие световым излучением и гипертермией на человека являются эффективными средствами для лечения заболеваний различных систем организма. Достигаемый технический результатупрощение конструкции устройства,снижение стоимости его изготовления и обеспечение восстановления работоспособности тканей,органов и организма в целом. Новыми являются узел ввода излучения в световод,вь 1 полненнь 1 й в виде отражающего зеркала,узел в составе облучателя,обеспечивающий жесткое размещение входного конца световода относительно узла ввода излучения и синхронное движение входного конца световода вместе с узлом ввода в процессе слежения за солнцем.Настоящее изобретение относится к области биологии и медицины,в частности,к устройствам,обеспечивающим лечебное воздействие с помощью гипертермии и светового излучения.Практические результаты и научные исследования показывают,что воздействие гипертермии и светового излучения являются эффективными средствами для лечения кожных заболеваний,бронхиальной астмы,артритов,невралгии,ревматизма,адинамии мышц и других заболеваний .Установлено,что при гипертермии И световом воздействии снимаются болевыесиндромы,происходит повышение и восстановление жизненной активности клеток,тканей и организма.Известны и применяются для лечения перечисленных выше заболеваний естесственное ( СССР, 1 988 г.,авторское свидетельство 1 Ч 91440504,кл.А 6111 5/06 ) И искусственное световое излучениеНедостатками устройства естесственного светового излучения являются громоздкость невозможиноть использования несолнечных дней,а для устройства искусственного3 излучения-громоздкость И Использование источников электрической энергии высокого напряжения .Наиболее близким по технической сущности является Держатель для облучения свет 0 м( США,1990 г.патент Не 4966450 кл. 6 О 2 В 7/18, Р 21721/14, А 61 Ы 5/06) состоящее из узла ввода излучения всветоводгибкого световода,спектраль-ного фильтра,узла формирования светового потока,датчика положения солнца и узла отслеживания относительно движения солнца.Положение выходного конца гибкого световода относительно пациента,размещенного в кресле,можно менять,что дает возможность направлять свет на определенные участки тела. В качестве устройства ввода излучения в световод используется коллектор,состоящий из одной,нескольких или большого количества(до 1000 ШТ .) линз. Направление на солнце определяется с помощью датчика,управляющие сигналы с которого поступают на устройство,отслеживаю-щее относительно движения солнца.Недостатками описываемого устройства являются громоздкостыдороговизна коллектора, сложность изготовления,взаимной юстировки большого количества линз и световода,которая может быть проведена только в лабораторных условиях и невозможна при эксплуатации. Об этом признается сам автор данного изобретения.Вследствие вышеотмеченных недостатков все известные устройства не могут быть использованы в космических и дорожных условиях.Известно,что при космических и особенно, при длительных полетах появляются адинамии мышц,а при дорожных условиях могут быть судороги мышц,аллергические реакции,травмы с болями и другие заболеваниялечения которых должно быть на месте и безотлагательно.Задачей настоящего изобретения является разработка лечебно-профилактического облучателяиспользующего прямые солнечные лучи ( в условиях наземного транспорта) или через иллюминаторы космическихкораблей,преобразующие эти лучи и передающий с помощью световода на земное расстояние.Технический результат,полученный от осуществления изобретения-упрощение габарита,конструкцииустройства,использование солнечных лучей для профилактики И леченияснижение стоимости изготовления и восстановление работоспособности человека в пути.Необходимый технический результат достигается тем что узел ввода излучения в световод выполнен в виде отражающего зеркала и в его состав введен узел,обеспечивающий жесткое размещение входного конца световода относительно узла ввода излучения и синхронное движение входного конца световода вместе с узлом ввода в процессе слежения за солнцем.Блок-схема предлагаемого устройства показана на рис.1, Устройство содержит-узел формирования светового потока 4-узел обеспечивающий жесткое размещение входного конца световода относи-тельно узла ввода излучения -5-узелотслеживающий движение солнца 7 Работа устройства происходит следующим образом. Излучение от солнца поступает через узел ввода излучения на вход гибкого световода, с помощью узлаобеспечивающего жесткое размещение входного конца световода относительно узла ввода излучениясветовод устанавливается таким образомчтобы обеспечить максимальный уровень излучения на вь 1 ходе.С помощью спектрального фильтра и узла формирования светового потока на выходе световода создается световое пятно требуемой интенсивностщразмеров и спектрального состава. Направление на солнце определяется с помощью датчика и сигналы, поступающие с этого датчика управляют движением узлаютслеживающего относительно движения солнца,в результате чего узел ввода всегда5 направлен на СОЛНЦЩИЗЛУЧСНИС ОТ КОТОРОГО поступает на ВХОД СВТОВОДЕЪВ СВЯЗИ С ТСМЧТО узел ВВОДЗ ИЗЛУЧСНИЯ В СВСТОВОД ВЫПОЛНСН В ВИДС отражающего зеркала не возникает ПрОбЛСМЫ взаимной ЮСТИрОВКИ ООЛЬШОГО КОЛИЧССТВЗ ЛИНЗ ДруГ ОТНОСИТСЛЬНО друга Иотносительно световода.Обь 1 чно эта процедура требует применения специализированного лабораторногооборудования и занимает большое количество времени.Процесс юстировки устройства состоит в установлении входного конца световода относительно зеркального узла ввода.Это относительно простая процедура может легко быть проведена в условиях эксплуатации или после процессов транспортировки устройства.В связи с тем,что вход гибкого световода жестко закреплен относительно узла ввода излучения при всех положениях узла ввода в процессе слежения за солнцем излучение будет поступать в световод.Гелиокосмический облучатель,содержаЩиЙ узел ввода солнечного излучения в световод,гибкиЙ световод,спектральнь 1 й фильтр,узел формирования светового потока,датчик положения Солнца и узещотслеживающий относительное движение Солнцащтличающийся тем,что узел ввода излучения в световод выполнен в виде отражающего зеркала и в его состав введен узещобеспечивающий жесткое размещение входного конца световода относительно узла ввода излучения и синхронное движение входного конца световода вместе с узлом ввода в процессе слежения за Солнцем.Составитель В.Е. Зеленков Верстка МП КРИЦ, исполнитель В.Я. Генкина Ответственный за выпуск Э.З.Фаизова
