Тренога оружейная

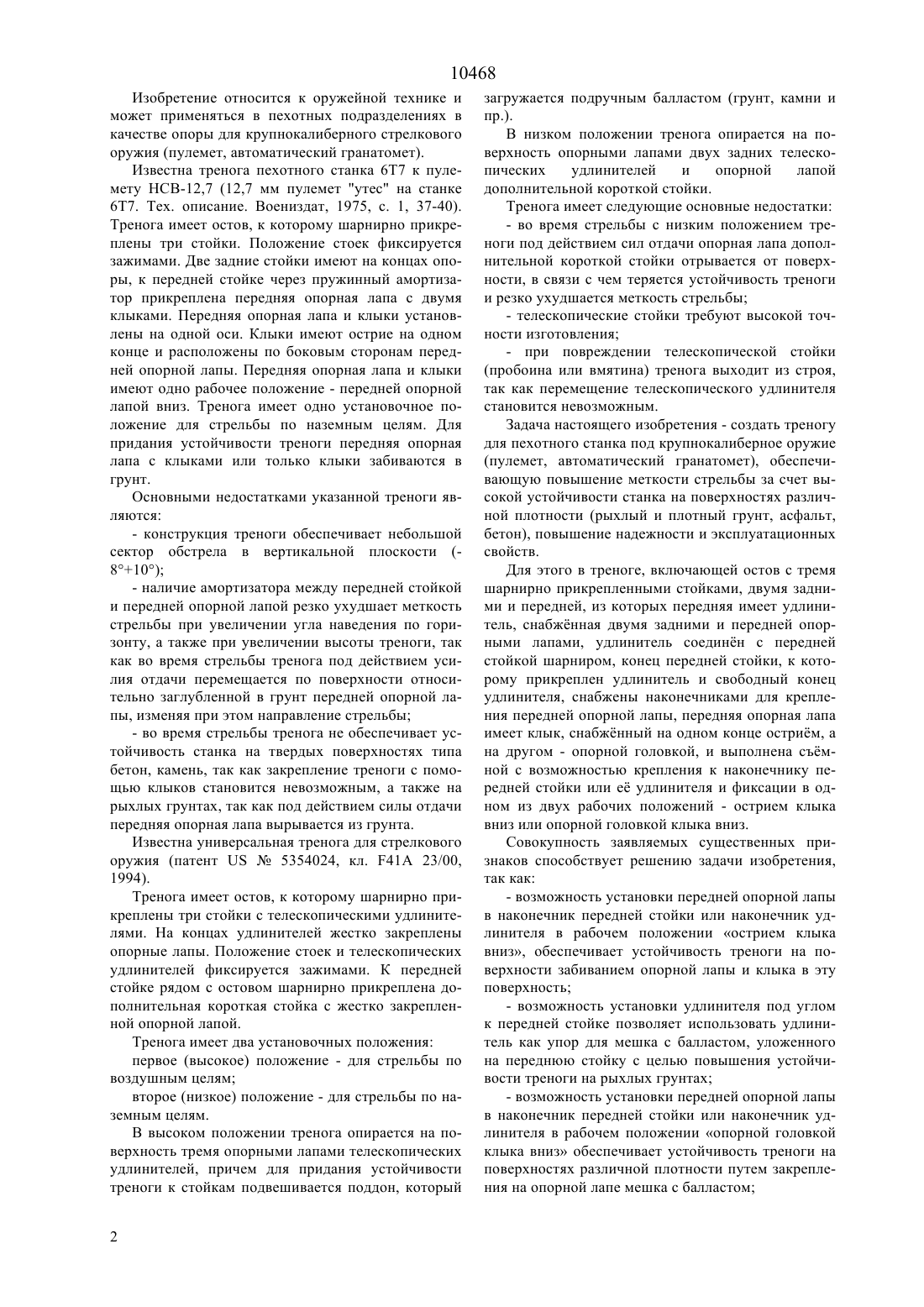

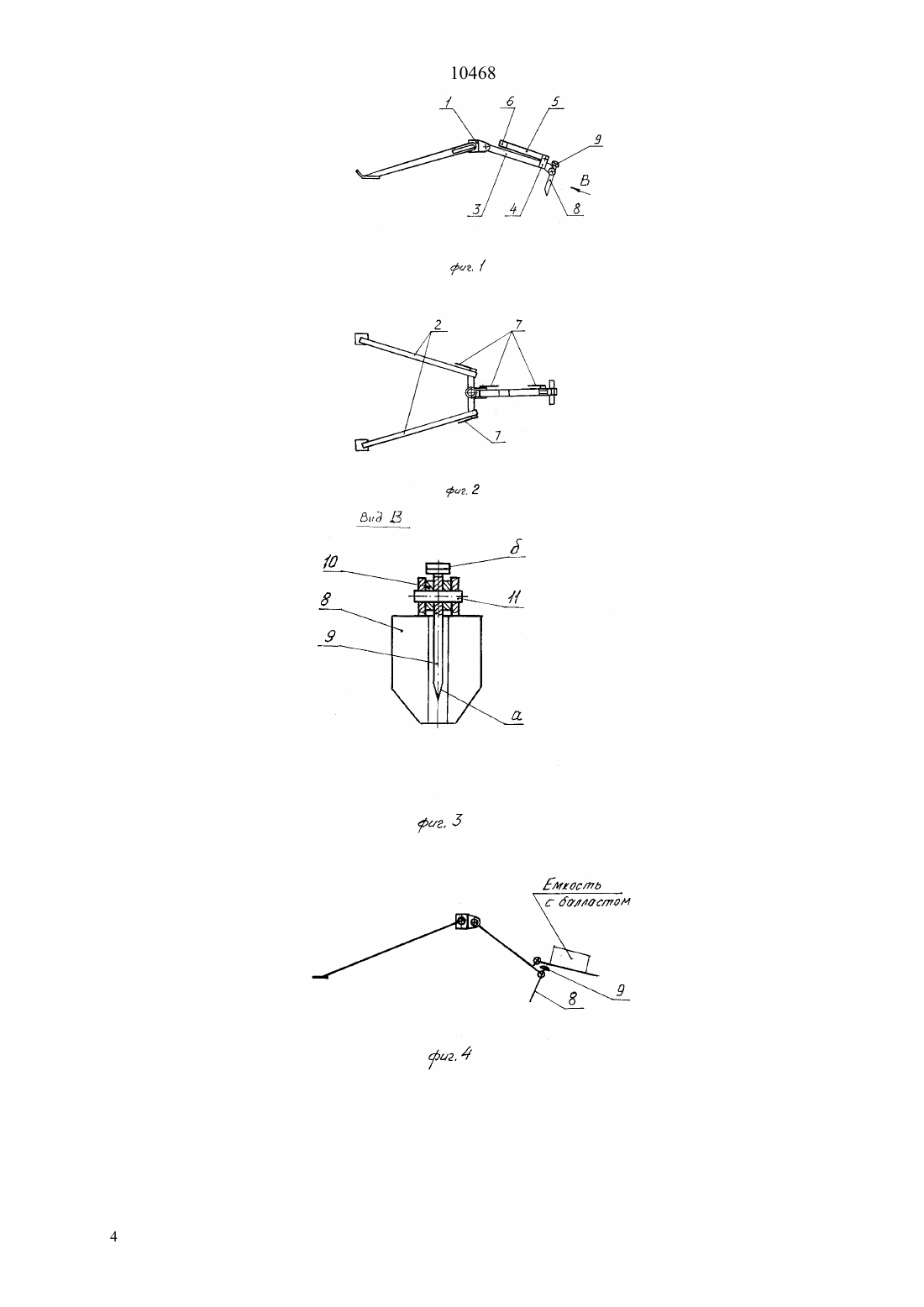

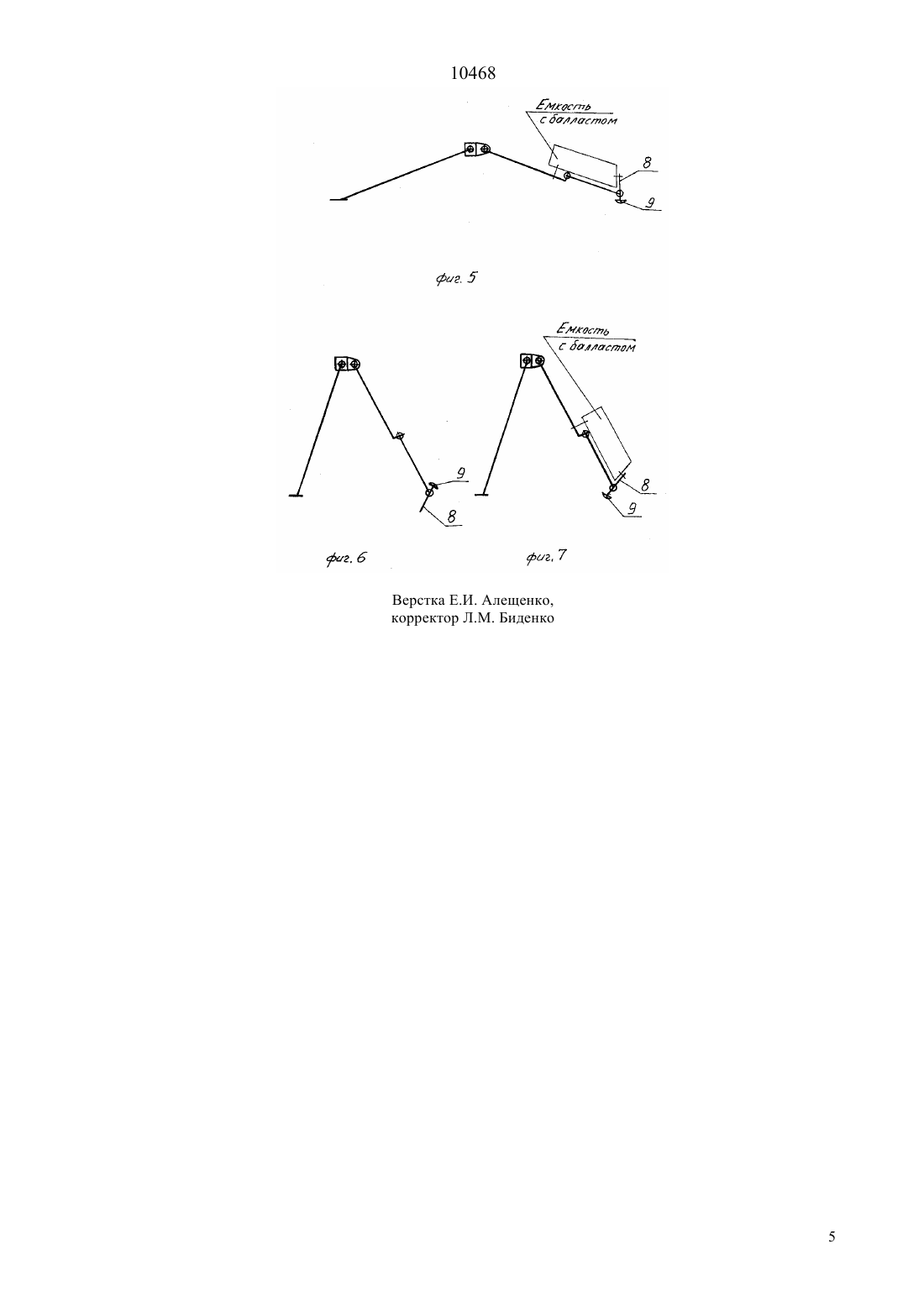

(51)7 41 23/14, 41 23/46 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Открытое акционерное общество Уральский завод Металлист(57) Тренога оружейная относится к области оружейной техники и может применяться в пехотных подразделениях в качестве опоры для крупнокалиберного стрелкового оружия (пулемет, автоматический гранатомет). Техническим результатом является повышение устойчивости треноги на поверхностях различной плотности и, соответственно, меткости стрельбы. Для этого в треноге, содержащей остов с тремя шарнирно прикрепленными стойками, двумя задни ми и передней, опорные лапы на концах стоек, зажимы для фиксации стоек, причем к передней стойке прикреплен удлинитель, удлинитель присоединен к стойке шарниром, на концах передней стойки и удлинителя имеются наконечники для закрепления передней опорной лапы, а передняя опорная лапа выполнена съемной, имеет клык, снабжнный острим на одном конце и опорной головкой на другом и может крепиться в наконечнике передней стойки или наконечнике удлинителя в одном из двух рабочих положений острием клыка вниз или опорной головкой клыка вниз. Устойчивость треноги на поверхностях различной плотности обеспечивается забиванием передней опорной лапы или клыка в поверхность, нагружением передней опорной лапы, установленной в положение острием клыка вниз или опорной головкой клыка вниз, мешком с балластом. 10468 Изобретение относится к оружейной технике и может применяться в пехотных подразделениях в качестве опоры для крупнокалиберного стрелкового оружия (пулемет, автоматический гранатомет). Известна тренога пехотного станка 6 Т 7 к пулемету НСВ-12,7 (12,7 мм пулемет утес на станке 6 Т 7. Тех. описание. Воениздат, 1975, с. 1, 37-40). Тренога имеет остов, к которому шарнирно прикреплены три стойки. Положение стоек фиксируется зажимами. Две задние стойки имеют на концах опоры, к передней стойке через пружинный амортизатор прикреплена передняя опорная лапа с двумя клыками. Передняя опорная лапа и клыки установлены на одной оси. Клыки имеют острие на одном конце и расположены по боковым сторонам передней опорной лапы. Передняя опорная лапа и клыки имеют одно рабочее положение - передней опорной лапой вниз. Тренога имеет одно установочное положение для стрельбы по наземным целям. Для придания устойчивости треноги передняя опорная лапа с клыками или только клыки забиваются в грунт. Основными недостатками указанной треноги являются- конструкция треноги обеспечивает небольшой сектор обстрела в вертикальной плоскости (810)- наличие амортизатора между передней стойкой и передней опорной лапой резко ухудшает меткость стрельбы при увеличении угла наведения по горизонту, а также при увеличении высоты треноги, так как во время стрельбы тренога под действием усилия отдачи перемещается по поверхности относительно заглубленной в грунт передней опорной лапы, изменяя при этом направление стрельбы- во время стрельбы тренога не обеспечивает устойчивость станка на твердых поверхностях типа бетон, камень, так как закрепление треноги с помощью клыков становится невозможным, а также на рыхлых грунтах, так как под действием силы отдачи передняя опорная лапа вырывается из грунта. Известна универсальная тренога для стрелкового оружия (патент 5354024, кл. 41 А 23/00,1994). Тренога имеет остов, к которому шарнирно прикреплены три стойки с телескопическими удлинителями. На концах удлинителей жестко закреплены опорные лапы. Положение стоек и телескопических удлинителей фиксируется зажимами. К передней стойке рядом с остовом шарнирно прикреплена дополнительная короткая стойка с жестко закрепленной опорной лапой. Тренога имеет два установочных положения первое (высокое) положение - для стрельбы по воздушным целям второе (низкое) положение - для стрельбы по наземным целям. В высоком положении тренога опирается на поверхность тремя опорными лапами телескопических удлинителей, причем для придания устойчивости треноги к стойкам подвешивается поддон, который 2 загружается подручным балластом (грунт, камни и пр.). В низком положении тренога опирается на поверхность опорными лапами двух задних телескопических удлинителей и опорной лапой дополнительной короткой стойки. Тренога имеет следующие основные недостатки- во время стрельбы с низким положением треноги под действием сил отдачи опорная лапа дополнительной короткой стойки отрывается от поверхности, в связи с чем теряется устойчивость треноги и резко ухудшается меткость стрельбы- телескопические стойки требуют высокой точности изготовления- при повреждении телескопической стойки(пробоина или вмятина) тренога выходит из строя,так как перемещение телескопического удлинителя становится невозможным. Задача настоящего изобретения - создать треногу для пехотного станка под крупнокалиберное оружие(пулемет, автоматический гранатомет), обеспечивающую повышение меткости стрельбы за счет высокой устойчивости станка на поверхностях различной плотности (рыхлый и плотный грунт, асфальт,бетон), повышение надежности и эксплуатационных свойств. Для этого в треноге, включающей остов с тремя шарнирно прикрепленными стойками, двумя задними и передней, из которых передняя имеет удлинитель, снабжнная двумя задними и передней опорными лапами, удлинитель соединн с передней стойкой шарниром, конец передней стойки, к которому прикреплен удлинитель и свободный конец удлинителя, снабжены наконечниками для крепления передней опорной лапы, передняя опорная лапа имеет клык, снабжнный на одном конце острим, а на другом - опорной головкой, и выполнена съмной с возможностью крепления к наконечнику передней стойки или е удлинителя и фиксации в одном из двух рабочих положений - острием клыка вниз или опорной головкой клыка вниз. Совокупность заявляемых существенных признаков способствует решению задачи изобретения,так как- возможность установки передней опорной лапы в наконечник передней стойки или наконечник удлинителя в рабочем положении острием клыка вниз, обеспечивает устойчивость треноги на поверхности забиванием опорной лапы и клыка в эту поверхность- возможность установки удлинителя под углом к передней стойке позволяет использовать удлинитель как упор для мешка с балластом, уложенного на переднюю стойку с целью повышения устойчивости треноги на рыхлых грунтах- возможность установки передней опорной лапы в наконечник передней стойки или наконечник удлинителя в рабочем положении опорной головкой клыка вниз обеспечивает устойчивость треноги на поверхностях различной плотности путем закрепления на опорной лапе мешка с балластом- шарнирное крепление удлинителя проще в изготовлении и надежнее в эксплуатации, так как при повреждении передней стойки и удлинителя сохраняется работоспособность шарнира- опорная лапа, снятая с наконечника, используется как совок (лопата) для засыпки грунта в мешок для балласта и подготовки (при необходимости) позиции для установки треноги- для облегчения извлечения клыка из плотного грунта (асфальта) удлинитель поворачивается до упора в поверхность и фиксируется, после чего используется как вспомогательный рычаг. Описание конструкции и работы заявленного устройства поясняется прилагаемыми чертежами,где на фиг. 1 изображен вид треноги сбоку, на фиг. 2 - вид треноги сверху на фиг 3 - передняя опорная лапа, вид В на фиг. 1 на фиг. 4, 5, 6, 7 изображены схемы установки треноги в низком и высоком положении на поверхностях различной плотности. В состав треноги (фиг. 1 и 2) входят остов 1, две задние стойки 2, передняя стойка 3 с наконечником 4, удлинитель 5 с наконечником 6, зажимы 7 для фиксации стоек 2, 3 и удлинителя 5, передняя опорная лапа 8. Соединение остова 1 со стойками 2, 3 и удлинителя 5 со стойкой 3 шарнирное. Передняя опорная лапа (фиг. 3) 8 и клык 9 соединены с основанием 10 передней опорной лапы 8 одной осью 11. Клык имеет на одном конце острие а, на другом конце - опорную головку б. В положении острием клыка вниз в грунт забивается передняя опорная лапа с клыком или только клык. В положении острием клыка вверх на поверхность опирается опорная головка клыка. Для стрельбы в положении лежа тренога устанавливается, согласно фиг. 1, при этом в зависимости от плотности грунта в него забивается передняя опорная лапа с клыком или только клык. Для стрельбы в положении лежа тренога устанавливается, согласно фиг. 4, на рыхлом грунте. Для стрельбы в положении лежа тренога устанавливается, согласно фиг. 4 или фиг. 5, на поверхности типа бетон. Для стрельбы в положении с колена тренога устанавливается, согласно фиг. 6, на плотный грунт или асфальт, при этом в грунт забивается передняя опорная лапа с клыком, в асфальт - только клык. Для стрельбы в положении с колена тренога устанавливается, согласно фиг. 7, на рыхлых и плотных поверхностях типа песок, бетон, камень. Изготовлен и испытан опытный образец треноги в составе станка пехотного к пулемету НСВ-12,7. Образец исключает влияние отдачи на стрелка,обеспечивает устойчивость пулемета при стрельбе с низким или высоким положением треноги на рыхлых и плотных грунтах, на асфальте, бетоне, камне,позволяет вести стрельбу с углом возвышения до 45 и углом склонения до 25, способствует повышению меткости стрельбы в 1,5-2 раза. ФОРМУЛА ИЗОБРЕТЕНИЯ Тренога оружейная, содержащая остов с тремя шарнирно прикрепленными стойками, двумя задними и передней, из которых передняя имеет удлинитель, снабженная двумя задними и передней опорными лапами, отличающаяся тем, что удлинитель соединен с передней стойкой шарниром, конец передней стойки, к которому прикреплен удлинитель,и свободный конец удлинителя снабжены наконечниками для крепления передней опорной лапы, передняя опорная лапа имеет клык, снабженный на одном конце острием, а на другом - опорной головкой, и выполнена съемной, с возможностью крепления к наконечнику передней стойки или удлинителя и фиксации в одном из двух рабочих положений острием клыка вниз, или опорной головкой клыка вниз.
