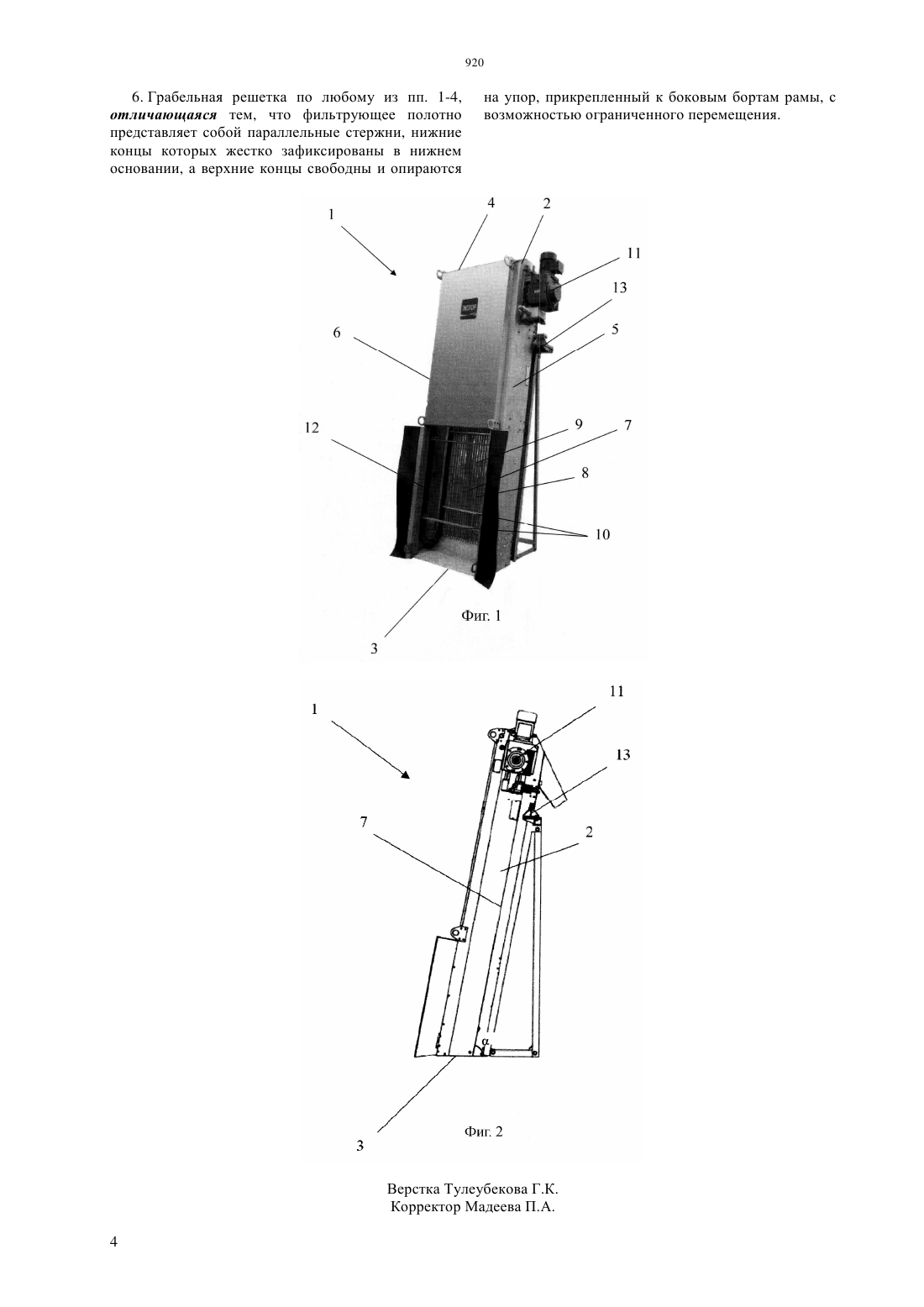

Грабельная решетка

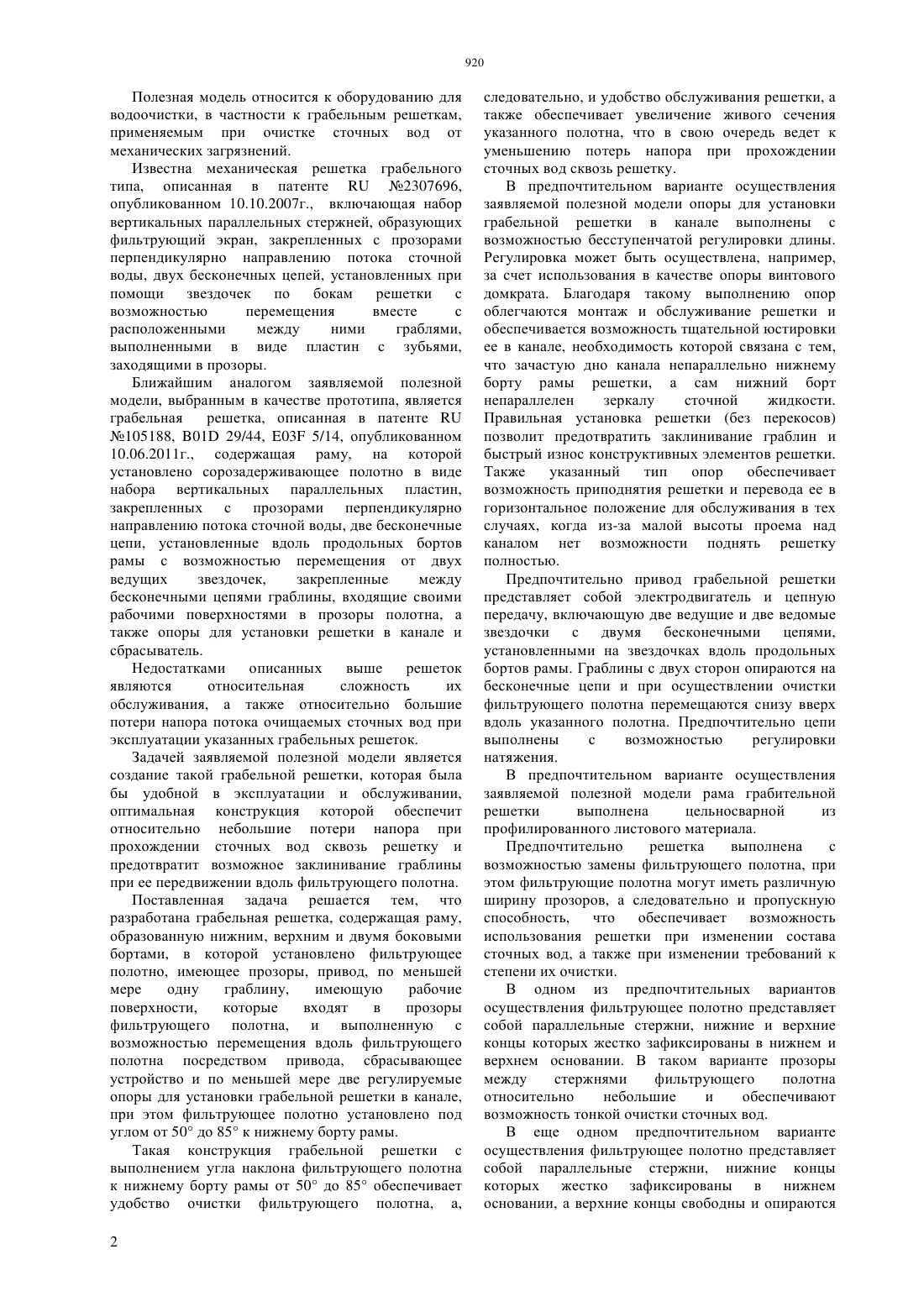

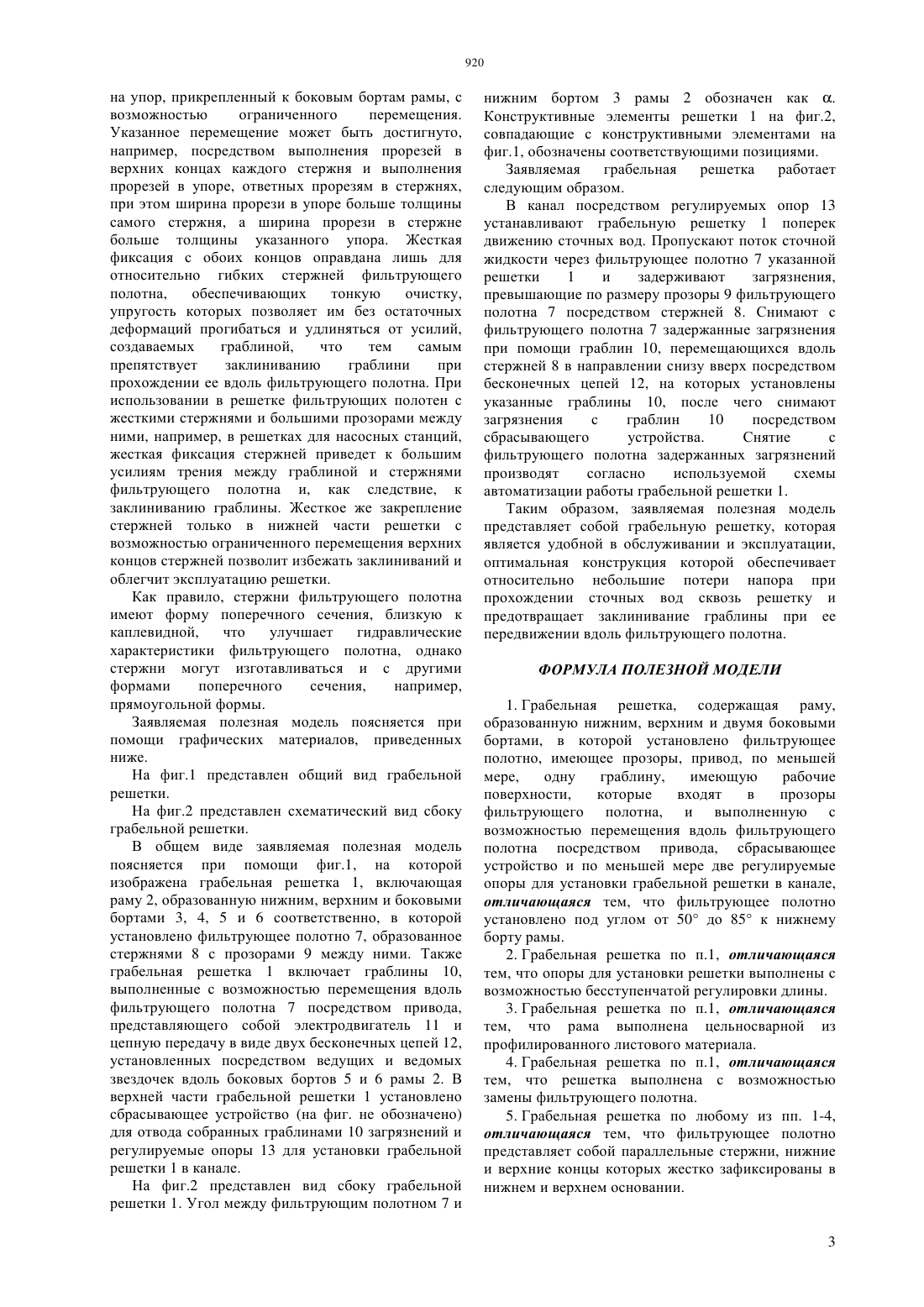

(51) 01 29/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ бортами, в которой установлено фильтрующее полотно, имеющее прозоры, привод, по меньшей мере одну граблину,имеющую рабочие поверхности,которые входят в прозоры фильтрующего полотна, и выполненную с возможностью перемещения вдоль фильтрующего полотна посредством привода, сбрасывающее устройство и по меньшей мере две регулируемые опоры для установки грабельной решетки в канале,при этом фильтрующее полотно установлено под углом от 50 до 85 к нижнему борту рамы. Таким образом, заявляемая полезная модель представляет собой грабельную решетку, которая является удобной в обслуживании и эксплуатации,оптимальная конструкция которой обеспечивает относительно небольшие потери напора при прохождении сточных вод сквозь решетку и предотвращает заклинивание граблины при ее передвижении вдоль фильтрующего полотна.(72) Трунов Петр ВикторовичПономаренко Евгений Анатольевич(73) Закрытое акционерное общество научнопроизводственная фирма ЭкоТОН(57) Полезная модель относится к оборудованию для водоочистки, в частности к грабельным решеткам, применяемым при очистке сточных вод от механических загрязнений. Грабельная решетка содержит раму,образованную нижним, верхним и двумя боковыми Полезная модель относится к оборудованию для водоочистки, в частности к грабельным решеткам,применяемым при очистке сточных вод от механических загрязнений. Известна механическая решетка грабельного типа, описанная в патенте 2307696,опубликованном 10.10.2007 г., включающая набор вертикальных параллельных стержней, образующих фильтрующий экран, закрепленных с прозорами перпендикулярно направлению потока сточной воды, двух бесконечных цепей, установленных при помощи звездочек по бокам решетки с возможностью перемещения вместе с расположенными между ними граблями,выполненными в виде пластин с зубьями,заходящими в прозоры. Ближайшим аналогом заявляемой полезной модели, выбранным в качестве прототипа, является грабельная решетка, описанная в патенте 105188, 01 29/44, 03 5/14, опубликованном 10.06.2011 г., содержащая раму, на которой установлено сорозадерживающее полотно в виде набора вертикальных параллельных пластин,закрепленных с прозорами перпендикулярно направлению потока сточной воды, две бесконечные цепи, установленные вдоль продольных бортов рамы с возможностью перемещения от двух ведущих звездочек,закрепленные между бесконечными цепями граблины, входящие своими рабочими поверхностями в прозоры полотна, а также опоры для установки решетки в канале и сбрасыватель. Недостатками описанных выше решеток являются относительная сложность их обслуживания, а также относительно большие потери напора потока очищаемых сточных вод при эксплуатации указанных грабельных решеток. Задачей заявляемой полезной модели является создание такой грабельной решетки, которая была бы удобной в эксплуатации и обслуживании,оптимальная конструкция которой обеспечит относительно небольшие потери напора при прохождении сточных вод сквозь решетку и предотвратит возможное заклинивание граблины при ее передвижении вдоль фильтрующего полотна. Поставленная задача решается тем, что разработана грабельная решетка, содержащая раму,образованную нижним, верхним и двумя боковыми бортами, в которой установлено фильтрующее полотно, имеющее прозоры, привод, по меньшей мере одну граблину,имеющую рабочие поверхности,которые входят в прозоры фильтрующего полотна, и выполненную с возможностью перемещения вдоль фильтрующего полотна посредством привода, сбрасывающее устройство и по меньшей мере две регулируемые опоры для установки грабельной решетки в канале,при этом фильтрующее полотно установлено под углом от 50 до 85 к нижнему борту рамы. Такая конструкция грабельной решетки с выполнением угла наклона фильтрующего полотна к нижнему борту рамы от 50 до 85 обеспечивает удобство очистки фильтрующего полотна, а,2 следовательно, и удобство обслуживания решетки, а также обеспечивает увеличение живого сечения указанного полотна, что в свою очередь ведет к уменьшению потерь напора при прохождении сточных вод сквозь решетку. В предпочтительном варианте осуществления заявляемой полезной модели опоры для установки грабельной решетки в канале выполнены с возможностью бесступенчатой регулировки длины. Регулировка может быть осуществлена, например,за счет использования в качестве опоры винтового домкрата. Благодаря такому выполнению опор облегчаются монтаж и обслуживание решетки и обеспечивается возможность тщательной юстировки ее в канале, необходимость которой связана с тем,что зачастую дно канала непараллельно нижнему борту рамы решетки, а сам нижний борт непараллелен зеркалу сточной жидкости. Правильная установка решетки (без перекосов) позволит предотвратить заклинивание граблин и быстрый износ конструктивных элементов решетки. Также указанный тип опор обеспечивает возможность приподнятия решетки и перевода ее в горизонтальное положение для обслуживания в тех случаях, когда из-за малой высоты проема над каналом нет возможности поднять решетку полностью. Предпочтительно привод грабельной решетки представляет собой электродвигатель и цепную передачу, включающую две ведущие и две ведомые звездочки с двумя бесконечными цепями,установленными на звездочках вдоль продольных бортов рамы. Граблины с двух сторон опираются на бесконечные цепи и при осуществлении очистки фильтрующего полотна перемещаются снизу вверх вдоль указанного полотна. Предпочтительно цепи выполнены с возможностью регулировки натяжения. В предпочтительном варианте осуществления заявляемой полезной модели рама грабительной решетки выполнена цельносварной из профилированного листового материала. Предпочтительно решетка выполнена с возможностью замены фильтрующего полотна, при этом фильтрующие полотна могут иметь различную ширину прозоров, а следовательно и пропускную способность, что обеспечивает возможность использования решетки при изменении состава сточных вод, а также при изменении требований к степени их очистки. В одном из предпочтительных вариантов осуществления фильтрующее полотно представляет собой параллельные стержни, нижние и верхние концы которых жестко зафиксированы в нижнем и верхнем основании. В таком варианте прозоры между стержнями фильтрующего полотна относительно небольшие и обеспечивают возможность тонкой очистки сточных вод. В еще одном предпочтительном варианте осуществления фильтрующее полотно представляет собой параллельные стержни, нижние концы которых жестко зафиксированы в нижнем основании, а верхние концы свободны и опираются на упор, прикрепленный к боковым бортам рамы, с возможностью ограниченного перемещения. Указанное перемещение может быть достигнуто,например, посредством выполнения прорезей в верхних концах каждого стержня и выполнения прорезей в упоре, ответных прорезям в стержнях,при этом ширина прорези в упоре больше толщины самого стержня, а ширина прорези в стержне больше толщины указанного упора. Жесткая фиксация с обоих концов оправдана лишь для относительно гибких стержней фильтрующего полотна,обеспечивающих тонкую очистку,упругость которых позволяет им без остаточных деформаций прогибаться и удлиняться от усилий,создаваемых граблиной,что тем самым препятствует заклиниванию граблини при прохождении ее вдоль фильтрующего полотна. При использовании в решетке фильтрующих полотен с жесткими стержнями и большими прозорами между ними, например, в решетках для насосных станций,жесткая фиксация стержней приведет к большим усилиям трения между граблиной и стержнями фильтрующего полотна и, как следствие, к заклиниванию граблины. Жесткое же закрепление стержней только в нижней части решетки с возможностью ограниченного перемещения верхних концов стержней позволит избежать заклиниваний и облегчит эксплуатацию решетки. Как правило, стержни фильтрующего полотна имеют форму поперечного сечения, близкую к каплевидной,что улучшает гидравлические характеристики фильтрующего полотна, однако стержни могут изготавливаться и с другими формами поперечного сечения,например,прямоугольной формы. Заявляемая полезная модель поясняется при помощи графических материалов, приведенных ниже. На фиг.1 представлен общий вид грабельной решетки. На фиг.2 представлен схематический вид сбоку грабельной решетки. В общем виде заявляемая полезная модель поясняется при помощи фиг.1, на которой изображена грабельная решетка 1, включающая раму 2, образованную нижним, верхним и боковыми бортами 3, 4, 5 и 6 соответственно, в которой установлено фильтрующее полотно 7, образованное стержнями 8 с прозорами 9 между ними. Также грабельная решетка 1 включает граблины 10,выполненные с возможностью перемещения вдоль фильтрующего полотна 7 посредством привода,представляющего собой электродвигатель 11 и цепную передачу в виде двух бесконечных цепей 12,установленных посредством ведущих и ведомых звездочек вдоль боковых бортов 5 и 6 рамы 2. В верхней части грабельной решетки 1 установлено сбрасывающее устройство (на фиг. не обозначено) для отвода собранных граблинами 10 загрязнений и регулируемые опоры 13 для установки грабельной решетки 1 в канале. На фиг.2 представлен вид сбоку грабельной решетки 1. Угол между фильтрующим полотном 7 и нижним бортом 3 рамы 2 обозначен как . Конструктивные элементы решетки 1 на фиг.2,совпадающие с конструктивными элементами на фиг.1, обозначены соответствующими позициями. Заявляемая грабельная решетка работает следующим образом. В канал посредством регулируемых опор 13 устанавливают грабельную решетку 1 поперек движению сточных вод. Пропускают поток сточной жидкости через фильтрующее полотно 7 указанной решетки 1 и задерживают загрязнения,превышающие по размеру прозоры 9 фильтрующего полотна 7 посредством стержней 8. Снимают с фильтрующего полотна 7 задержанные загрязнения при помощи граблин 10, перемещающихся вдоль стержней 8 в направлении снизу вверх посредством бесконечных цепей 12, на которых установлены указанные граблины 10, после чего снимают загрязнения с граблин 10 посредством сбрасывающего устройства. Снятие с фильтрующего полотна задержанных загрязнений производят согласно используемой схемы автоматизации работы грабельной решетки 1. Таким образом, заявляемая полезная модель представляет собой грабельную решетку, которая является удобной в обслуживании и эксплуатации,оптимальная конструкция которой обеспечивает относительно небольшие потери напора при прохождении сточных вод сквозь решетку и предотвращает заклинивание граблины при ее передвижении вдоль фильтрующего полотна. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Грабельная решетка, содержащая раму,образованную нижним, верхним и двумя боковыми бортами, в которой установлено фильтрующее полотно, имеющее прозоры, привод, по меньшей мере,одну граблину,имеющую рабочие поверхности,которые входят в прозоры фильтрующего полотна, и выполненную с возможностью перемещения вдоль фильтрующего полотна посредством привода, сбрасывающее устройство и по меньшей мере две регулируемые опоры для установки грабельной решетки в канале,отличающаяся тем, что фильтрующее полотно установлено под углом от 50 до 85 к нижнему борту рамы. 2. Грабельная решетка по п.1, отличающаяся тем, что опоры для установки решетки выполнены с возможностью бесступенчатой регулировки длины. 3. Грабельная решетка по п.1, отличающаяся тем, что рама выполнена цельносварной из профилированного листового материала. 4. Грабельная решетка по п.1, отличающаяся тем, что решетка выполнена с возможностью замены фильтрующего полотна. 5. Грабельная решетка по любому из пп. 1-4,отличающаяся тем, что фильтрующее полотно представляет собой параллельные стержни, нижние и верхние концы которых жестко зафиксированы в нижнем и верхнем основании. 6. Грабельная решетка по любому из пп. 1-4,отличающаяся тем, что фильтрующее полотно представляет собой параллельные стержни, нижние концы которых жестко зафиксированы в нижнем основании, а верхние концы свободны и опираются
