Щелевая газораспределительная решетка

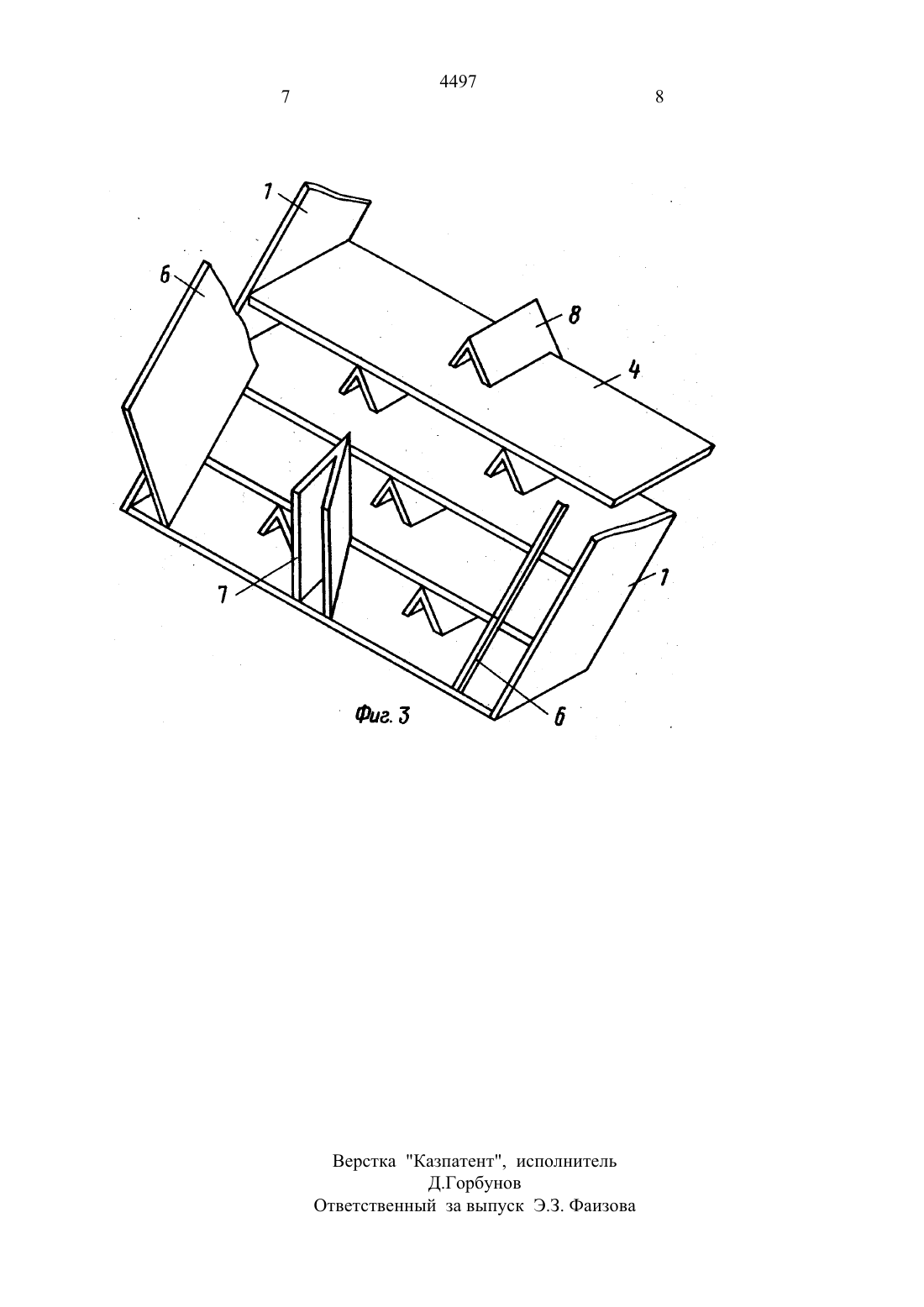

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) ХИМИКО-Металлургический Институт НАН РК И Карагандинское ПО Карбид(56) Авторское свидетельствоСССР пи 268270, кл. г 26 в 17/10, 1968.и м.б. использовано в химической промышленности. Цель изобретения повышение качества. Щелевая газораспределительная решетка сушилки для кУСк 0 ВЫйтМаТерИалЕ содержит установленные наклонно набоковыхстенках корпуса 3 сушилки поворотные лопатки 5 и прямоугольный каркас 1 с закрепленными на нем в ряд наклонными пластинами, образующими поверхность решетки. обрабатываемый материал перемещается под действием силы тяжести по решетке от загрузочного узла 9 к разгрузочному узлу 10. Каркас решетки снабжен направляющими пластинами 6и рассекателем 7. Между наклонными пластинами установлены опорные элементы. 1 з.п.ф-лы, 3 ил.Изобретение относится к сушке и может быть использовано в металлургической, химической и других отрасляхпромшленности.сушшлке, общий вид На фиг-2 РазЩелевая газораспределительная ре щетка содержит прямоугольный каркас 1, установленную на боковых стенках 2 корпуса 3 сушилку, наклонные пластины 4, поворотные лопатки 5, направ ляющие пластины 6, рассекатель 7,опорные элементы 8, загрузочный 9 и разгрузочный 10 узлы.Рассекатель 7 представляет собою клин, образованный двумя жестко соединенными пластинами, установленный острием навстречу слою 11 материала. Расоекатель 7 расположен на поверкности решетки в нижней ее части вблизи разгрузочного узла 10 на равном удалении от боковых стенок 2 корпуса 3 и жестко закреплен на двух трех последних наклонных пластинах 4 решетки. 1Назначение направляющих пластин 6 заключается в предотвращении образования зон застоя слоя 11 материала на стыке решетки и боковых стенок 2 корпуса 3 и облегчении перемещения высушиваемого материала в этой области. Направляющие пластины 6 содей ствуют равномерному обезвоживанию материала по ширине решетки, полу- ЧЕНИЮ ОДНОРОДНОГО ПО КЗЧЕСТВУ ПРОДУКДля увеличения жесткости решетки между ее наклонными пластинами 4 поперек последних установлены опорные элементы 8, которью препятствуют прогибанию наклонных пластин 4 решеткипод действием слоя 11 высушиваемого ъматериала. Опорные элементы 8 вы полнены из уголков, иеющх выступы со стороны, противоположной рабочей поверхности решетки, с помощью которьш они удерживаются на наклонных пластинах 4, так как каждая пластина 4 решетки установлена под углом к горизонтальной плоскости, равном 3-б. Опорные элементы 8 никак не закреплены. Неподвижное положение их обеспе 4чивается самими наклонными пластинами 4, которые деформируются под действием слоя 11 материала и зажимают опорные элементы 8 между собой. Такое выполнение опорных элементов 8 облегчает замену повреждентых наклонных пластин 4, в целом упрощает и 4 ускоряет ремонт решетки. Высота направляющих пластин 6 и рассекателя7 составляет 0,3-3 высоты проходного отверстия, образованного любой из поворотных лопаток 5 и поверхностью решетки.Сушилка, снабженная щелевой газораспределительной решеткой, работает следующим образом. УОбрабатываемый материал, например кокс, поступает на наклонную щелевую газораспределительную решетку и под действием силы тяжести перемещается по ней от загрузочного узла 9 н разгрузочному узлу 10. При этом слой 11 материала, толщина которого регулируется с помощью поворотных лопаток 5, пронизывается теплоносителем - дымовыми газами, меющнми температуру 300-4 О 0 С. Опорные элементы 8 препятствуют деформации наклонных пластин 4 решетки, что по БЫШЗЕТ ее надежность, стабилизируетработу сушилки. Материал, проходящий на периферии решетки вблизи боковыхстен 2 корпуса З, отклоняется от них направляющими пластинами 6. Этопредотвращает образование зон застоя материала у боковых стенок 2, снижает тем самым вероятность его воспламенения, улучшает качество продукта сушки. Рассекатель 7, расположенный соосно в слое 11 материала, уравнивает скорости его перемещения по ширине решетки, замедляя движение слоя 11 в средней ее части, что также улучшает показатели качества.РЕШЭТКЗ СУШИЛКИ ДЛЯ КУСКОВЫХ МЗТЕРНЗлов, содержащая установленные наклонно на боковых стенках корпуса сушилки поворотные лопатки и прямоугольньй каркас с закрепленнми на нем в ряд наклонньми пластинами, образующим поверхность решетки, по которой перемещается слой высушваемого материала от загрузочного к разгрузочноМУУ 3 ПУ 0 ТПиЧающаЯСЯнем, что, с целью повышения качества,каркас дополнительно снабжен установленными вдоль него направляющими пластинами и размещенньм в зоне разгрузочного узла рассекателем причем направляющие пластины закреплены на боковых стенках корпуса под углом 1060 к ним, а рассекатель выполнен2. Решетка по п. о т л и ч а ющ а я с я тем, что, с целью новше НИЯ НЗДЕЖНОСТН, МЕЖДУ НЗКЛОННЫМП ПЛЗСТИНЗМН поперек ПОСЛЕДНИХ УСТЗНОВ лены ОПОРНЫЕ ЭЛВМЗНТЫ.
