Респиратор

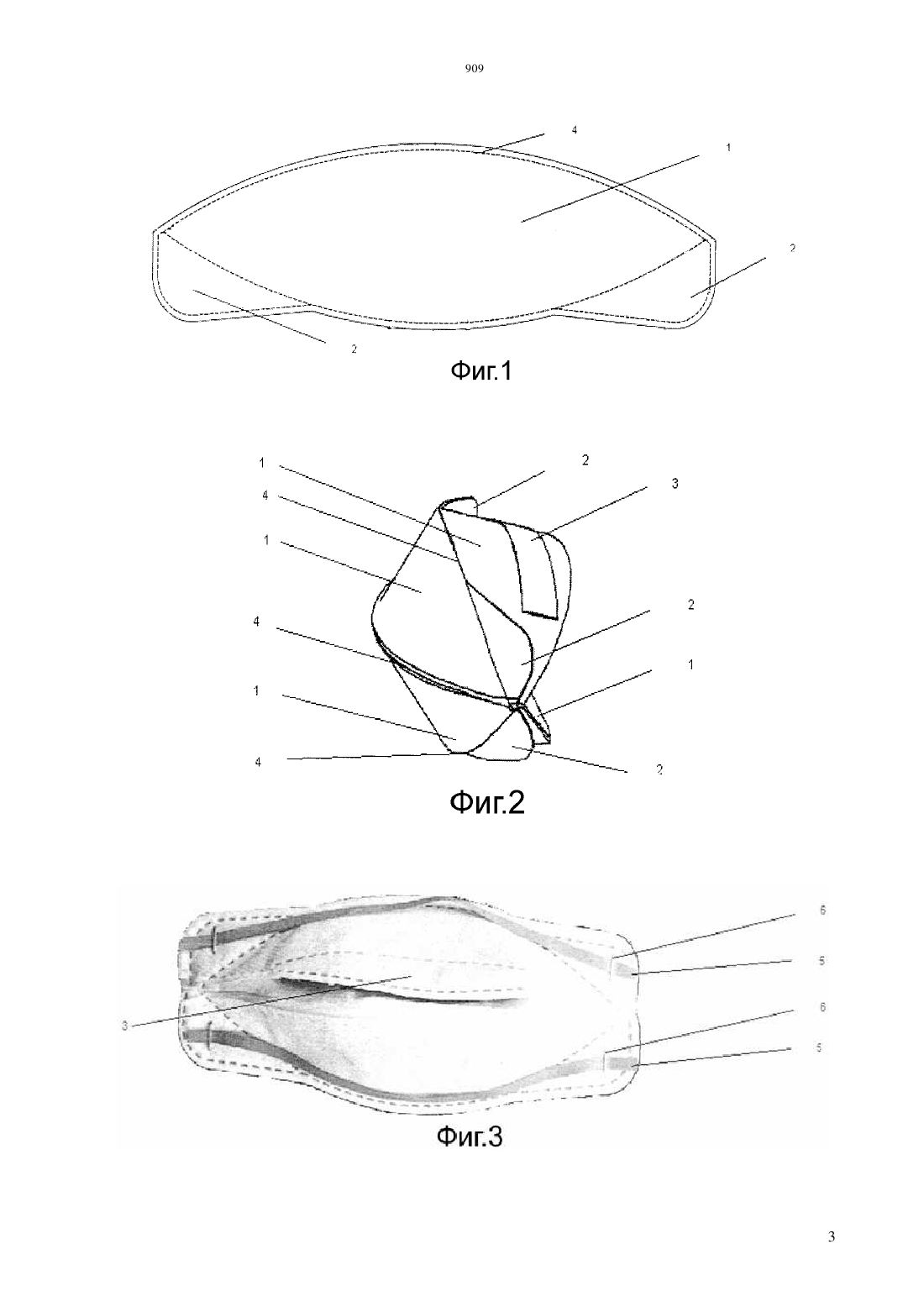

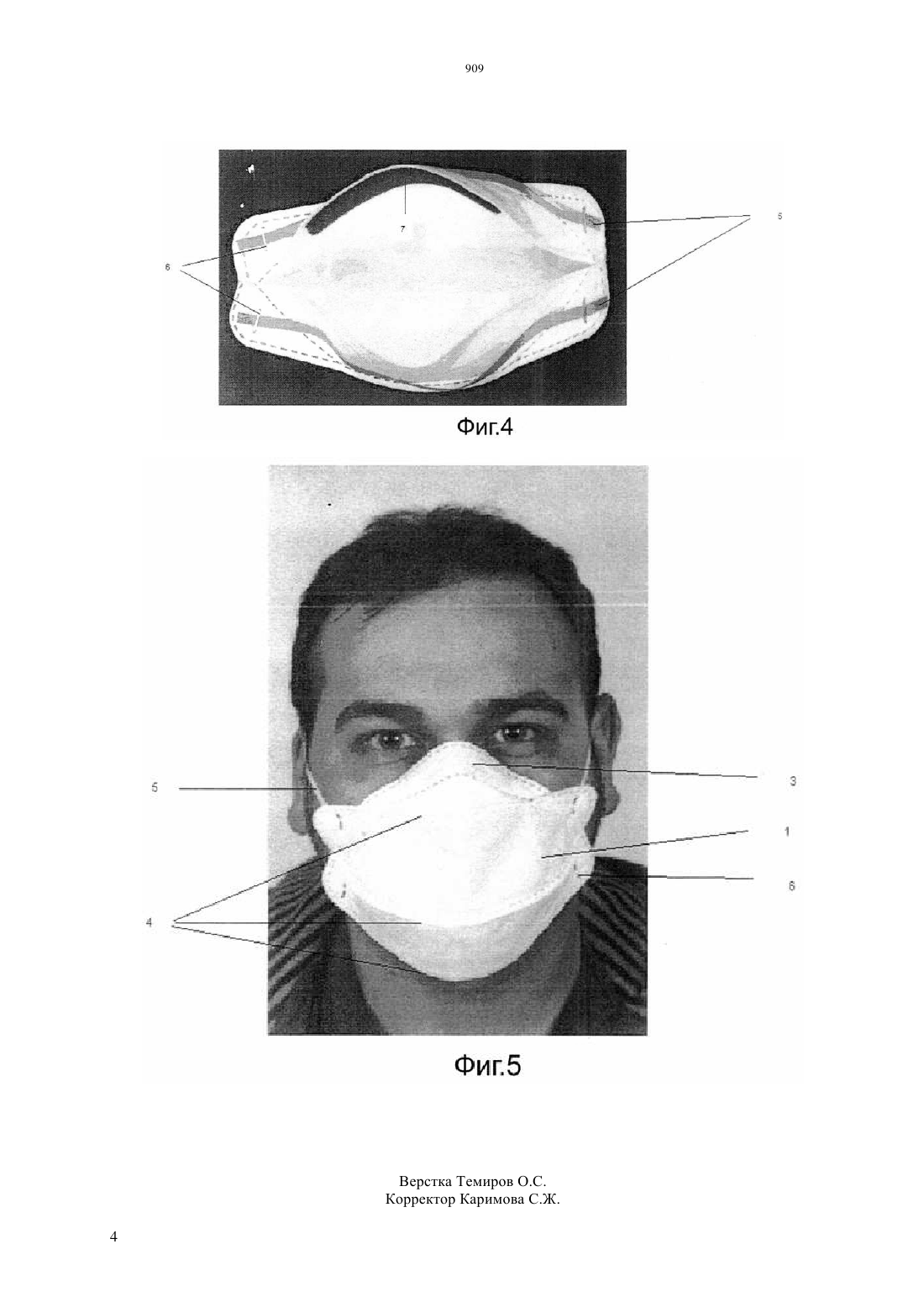

(51) 62 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ голове, причем полумаска состоит из четырех плоских частей эллиптической формы,выполненных из слоев нетканых фильтровальных материалов, которые кромками соединены между собой сварным швом. Плоские части эллиптической формы имеют одинаковые размеры. Полумаска снабжена водопоглощающей губкой, размещенной под носовым зажимом. Новая конструкция респиратора обеспечивает надежную защиту органов дыхания. При хранении респиратор плоско складывается, что очень удобно для пользователя,т.к. его можно хранить в кармане до следующего употребления с сохранением внутренней поверхности в чистоте.(57) Полезная модель относится к средствам индивидуальной защиты органов дыхания, в частности,к складываемым,компактным респираторам. Респиратор, выполнен в виде полумаски с носовым зажимом и средствами крепления на Полезная модель относится к средствам индивидуальной защиты органов дыхания, в частности,к складываемым,компактным респираторам. Известен респиратор, содержащий полумаску с носовым зажимом и средствами крепления на голове, причем носовой зажим размещен в кармане,который выполнен в полумаске. Полумаска состоит из прямоугольной заготовки, при этом шов,соединяющий обе ее части образован в подбородочной зоне и имеет плавно закругленный контур перехода в зону переносицы (пат.на полезную модель 35233, кл. А 62 В 7/00,оп.10.01.2004 г.). Недостаток респиратора состоит в недостаточной надежности,т.к. полумаска,выполненная из прямоугольной, сложенной по оси симметрии заготовки, не обеспечивает полного прилегания. За счет этого возможен также и его срыв при порывах ветра. Задачей предлагаемой полезной модели является создание респиратора, конструкция которого обеспечивает более надежную защиту органов дыхания. Для этого респиратор, выполненный в виде полумаски с носовым зажимом, и средствами крепления на голове согласно полезной модели имеет полумаску, состоящую из четырех плоских частей эллиптической формы, выполненных из нетканых фильтровальных материалов, которые кромками соединены между собой сварным швом. Респиратор имеет полумаску, состоящую из четырех плоских частей эллиптической формы,имеющих одинаковые размеры. Полумаска респиратора снабжена водопоглощающей губкой,размещенной под носовым зажимом. Предложенная конструкция респиратора обеспечивает достаточно герметичное прилегание полумаски к лицу пользователя, что повышает надежность защиты органов дыхания в среде,содержащей, например, пыль, газ, пары химических веществ и другие аэрозоли. Благодаря эллиптической форме четырех частей полумаски,соединенных между собой твердым сварным швом,как каркасом, имеющим три сгиба, респиратор при использовании образовывает чашевидную воздушную камеру, охватывающую нос и рот пользователя. При хранении респиратор плоско складывается, что очень удобно для пользователя,т.к. можно хранить респиратор в кармане до следующего употребления, при этом внутренняя его поверхность сохраняется в чистоте. Учитывая, что четыре плоские части полумаски эллиптической формы имеют одинаковые размеры, 2 упрощается изготовление респиратора и снижаются затраты на его производство. На чертежах представлен предлагаемый респиратор, на фиг.1 - респиратор в сложенном виде, на фиг.2 - вид сбоку, на фиг.3, 4, 5 респиратор в раскрытом,готовом для использования положении. Респиратор выполнен из полумаски, состоящей из четырех плоских частей 1 эллиптической формы одного размера. К полумаске присоединены средства крепления к голове 2 в виде ушек, к которым скобами 6 прикреплены резинки 5. Носовой зажим 3 вшит в верхний носовой эллиптический элемент 1, а под ним находится водопоглощающая губка 7, выполненная из поролона. Все четыре части 1 полумаски респиратора соединены тремя швами 4. В качестве материала, из которого выполнены части эллиптической формы,использован полипропилен, причем, например, первый внешний каркасообразующий слой имеет поверхностную плотность 45 гр/см 2, второй и третий - основные рабочие фильтровальные слои - 50 гр/см 2, четвертый внутренний слой -25 гр/см 2. Респиратор изготавливают следующим образом. На автоматической линии изготавливают заготовку полумаски респиратора, состоящую из четырех частей 1 эллиптической формы, имеющих одинаковый размер, при этом указанные части сваривают термическим способом с помощью высокочастотной установки, при этом носовой зажим 3 вшивают в верхний элемент 1 заготовки. Затем закрепляют средства крепления к голове резинки 5 к ушкам 2 и приклеивают водопоглощающую губку 7. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Респиратор, выполненный в виде полумаски с носовым зажимом и средствами крепления на голове, отличающийся тем, что полумаска состоит из четырех плоских частей эллиптической формы,выполненных из слоев нетканых фильтровальных материалов, которые кромками соединены между собой сварным швом. 2. Респиратор по п.1, отличающийся тем, что полумаска состоит из четырех плоских частей эллиптической формы, имеющих одинаковые размеры. 3. Респиратор по п.1, отличающийся тем, что полумаска снабжена водопоглощающей губкой,размещенной под носовым зажимом.
