Респиратор

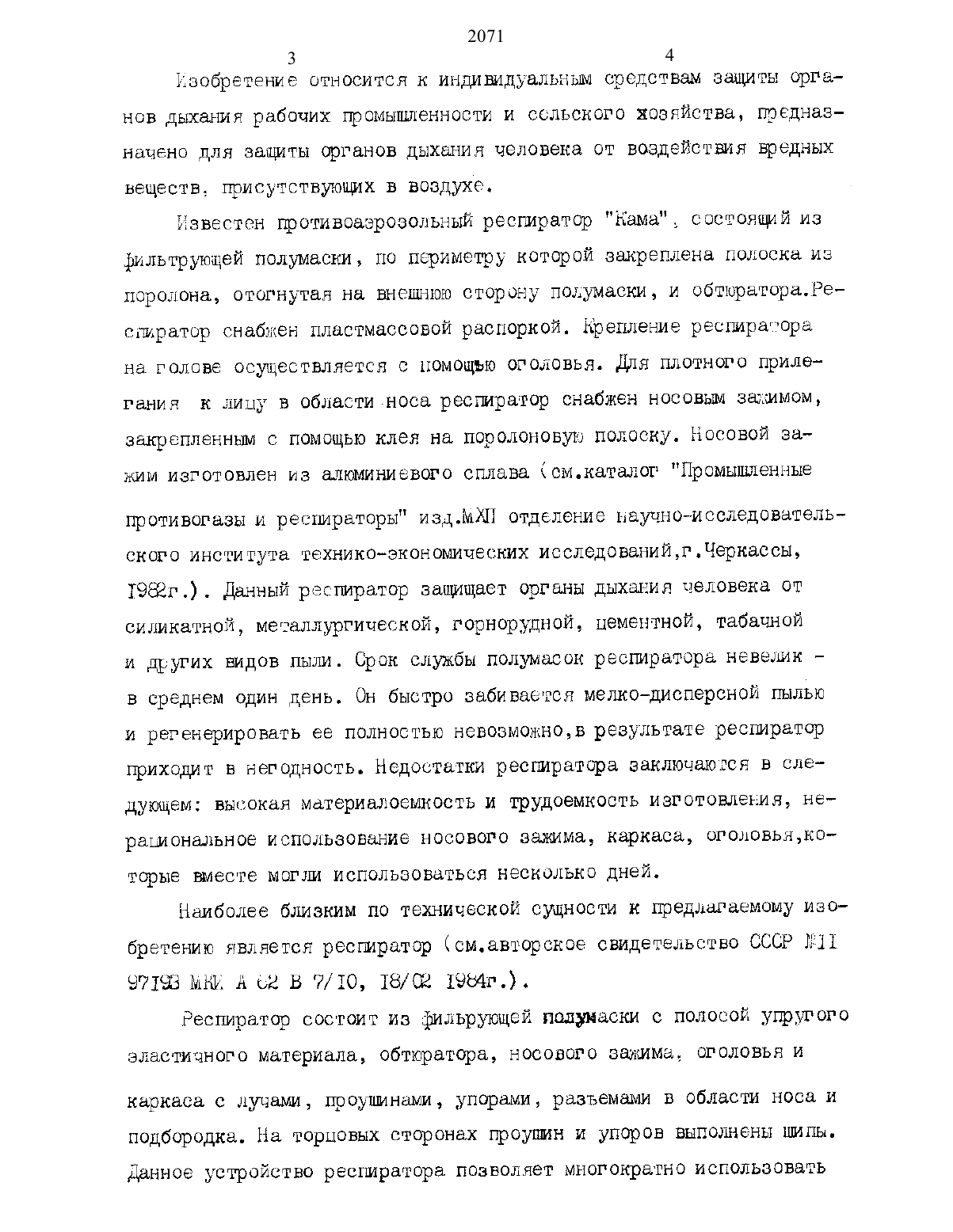

Изобретение относится к индивидуальным средствам защиты оргаг нов дыхания рабочих промышленности и сельского хозяйства, предназнацено для защиты органов дыхания человека от воздействия вредных веществ, присутствующих в воздухе.Известен противоазрозольный респиратор Нема, состоящй из фильтрующей полумаски, по периметру которой закреплена полоска из поролона, отогнутая на внешнюю сторону полумаски, и обтюратора.Ре оператор снабжен пластмассовой распорной. Ырепление респратора на.голове осуществляется с помощью оголовья. Для плотного прилегания к лицу В области носа респиратор снабжен носовым зажимом,закрепленным с помощью клея на поролоновую полоску Носовой ва ним изготовлен из алюминиевого сплава Ссмдсаталог Промышленныепротивогазы и респраторы изд.МХП отделение науономисследователь ского института техникоекономических исследований,г.Черкассы,193). Дшнный респратор защищает органы дыхания Человека от силикатной, металлургической, горнорудной, цементной, табачнойи других видов пыли. Срок службы полумасок респиратора невелик в среднем один день. Он быстро забивается мелко-дисперсной пылью и регенерировать ее полностью невовможнов результате респиратор приходит в негодность. Недостатки респиратора заключаются в следующем высокая материалоемкость и трудоемкость изготовления, не раьиональное использование носового зажима, каркаса, сголовья,ко торые вместе могли использоваться несколько дней.Наиболее близким по технической сущности к предлагаемому изобретению является респратор Ссм.авторское свидетельство СССР Н 11 97193 липа л ее в 7/10, 18/02 1984 г.).Респиратор состоит из фильрующей пслунаски с полосой упругогокаркаса с лучам, проушинами, упорами, разъемами в области носа и подбородка. На торцовых сторонах проушин и упоров выполнены шпы.Данное устройство респратора позволяет многократно использоватькаркас респиратора, но наряду с достоинствами имеет ряд недостатков вопервых при использовании респиратора особенно при низких температурах носовой разъем каркаса приобретает повышенную упругость и жесткость, что ведет н негсрметичности прилегания респратора в области носа, так иен нос 0 вомувежимуд закрепленному на полосе упругого материала, приходится испытывать сопротивление усилия сжатии носового разъема каркаса и материалов полумаски. Носовой разъем каркаса находится между полосой с носовым зажимом и полумасиой.Ъосовому зажиму приходится при фиксани преодолевать сопротивление не материалов полумаски, е в первую очередь усилие носового разъема.керкеса респиратора вовторых полумаски используется в среднем 1 день и тоже приходит в негодность вместе с носовым зажимом, так как он приклеен или приварен к ней, втретьих,при выполнении работ со средней и тниелой нагрузкой, когда мышцы лица и подбородка периодически сокращаются, полумаска сползает и ее приходится поправлять, так как оголовье закреплено через полуколь цевые проушмны каркаса и устойчивость фиксации не обеспечивается, в связи с одной точкой отхода двух ветвей оголовья В-четвертых, в связи с креплением носового зажима на полумасне сваркой или приклеиванием появляется лишая операция, причем с выделением вредных веществ.В основу изобретения положена задача создания такого респиратора, который позволит использовать многократно элементы респиратора, и обеспечения надежной его ринсапи.Технический результат - уменьшение материалоемкости изделия и трудоемкости изготовления, улучшение герметизаьии полумаски в области носа.Дин этого в респратОр содержащем фильтрующую полумаску с полосой по периметру, отогнутой наружу, закрепленный между нимикаркас, выполненный из двух симметричных частей, соединенных меж дд собой лупами под углом друг к другу и имеющх по линии обтюратпии в областях, прилегающих к носу и подбородку человека, разъемы и упоры с шипами, обтюратор, распорку, а также оголовьедсогласно изобретению носовой разъем каркаса соединен носовым зажимом, установленным в прямоугольные пазы упоров каркаса и зафиксированным в нем цилиндрическими выступами пластин упоров, входящие в еллптицеские или круглые отверстия по краям носового зажима, при этом обтюратор выполнвн многослойным, один слой из рильтрующего материала на нетканнпй подложке, второй слои из бесподложецного фильтрующего мягкого материала из ультратонких полимерных волокон с сопротивлением потоку воздуха при скорости 0 О 1 мс, 47 Па. Оголовье из резинового шнура закреплено в боковых щелевых пазах-фик саторах, выполненных на проушинах каркаса с шириной щели О,2 О,3диаметра Шнура, при этом щелевые пазы-фиксаторы расположены на расстоянии 07 О,8 глубины полумаски от обтюрацшонного края полуш маски. Полоса по Периметруфильтрующей полумаски изготовлена из нетканого материала жесткостью не более Его, слоюенного в два слон. Выполнение каркаса с носовым разъемом, соединяемым носовым зажимом обеспечивает многократное их использование, при этом соз дает надежную герметичность прилегания полумаски в области носа в связи отсутствием сопротивления сжатия носового разъема каркаса под носовым зажимом, а крепление оголовья через пазы-риксаторымнадемность фиксации полумаски к лицу, а также ведет к уменьшению расхода на едницу выпускаемой продукции материала каркаса,Шура оголовья и расхода материала на носовой зажим. Применение нетканого полотна жесткостью до 5 гс обеспечивает удобство по м 0 Нтажукаркаса между шипами упоров и разъемовуболее легко и нагденно фиксируется, а также снижает себестоимость за счет применения дешевых материалов, при атом, как показали исследования обес нечвает равномерную Передачу усилия от каркаса на линию обтюраиии респиратора.Сущность изобретения поясняется чертежами, где2071 9 10 на фиг.1 изображен общй вд респраторана.фиг.2 сечение АА по фиг.1, на фиг.3 рабочий в респиратора,на фиг.4 несобранный каркас респиратора, на фиг.5 - носовой зам мим, на фиг.б сечение ББ по фиг.4. Приняты следующие обозначения Аг- глубина полумаски респратора в ширина щели - фиксатора,а расстояние от щели фиксатора до обтюранионного кран полумаски. Респиратор состоит из фильтрующей полумаски 1, полосы нетканого материала 2, обтюратора 3 состонщег 0 из двух слоев первый слой 4, второй слой 5, носового зажима е с отверстияи 7, оголовья 8 и каркаса 9 с лучами 10, упорами 11, состоящим из пластин12 с цилиндрическими выступами 13 и прямоугольными пазами 14, про ушнами 15 с щелевыми пазамификсаторам 16, разъемом 17 в области подбородка. На ториевых сторонах упоров 11 и проушин 15 выполнены шипы 18. Полумаска 1, обтюратор 3 и полоса 2 соединены нитоцны швом.19. Внутри полумаски Т установлена распорка 20.Изготовление респратора производится следующим образом. На полосу 2 из нетканого материала жесткостью не более 5 гс, сложенного в два слоя, накладывают первый слой 4 обтюратора 3, затемвторой слой 5 обтюратора 3. Собранные детали 2,4 и 5 вставляются в сформованную полумаску 1 и спиваются ниточным швом 19. Изготовление полосы 2 из нетканого материала жесткостью до 5 гс, сложенного вдвое, позволяет легко собирать полумаску С каркасом в период изготовления, а также наменять на новую полумаску используя каркас с носовы зажимом и оголовьем многократно. При увеличении жесткости материала полосы 2 более 5 Гс появляются трудности монтажа каркаса 9 гш 4 шшжшиипщщщ 2 мыщушшши 18 ипшжжгшЫЫшешшт он 2 к боковым стенкам каркаса.Затем полоса 2 выворачивается наружу полумаски 1. Сборку кар каса 9 начинают с соединения разъема 17 В области подбородка, за
