Рециркулятор воздуха

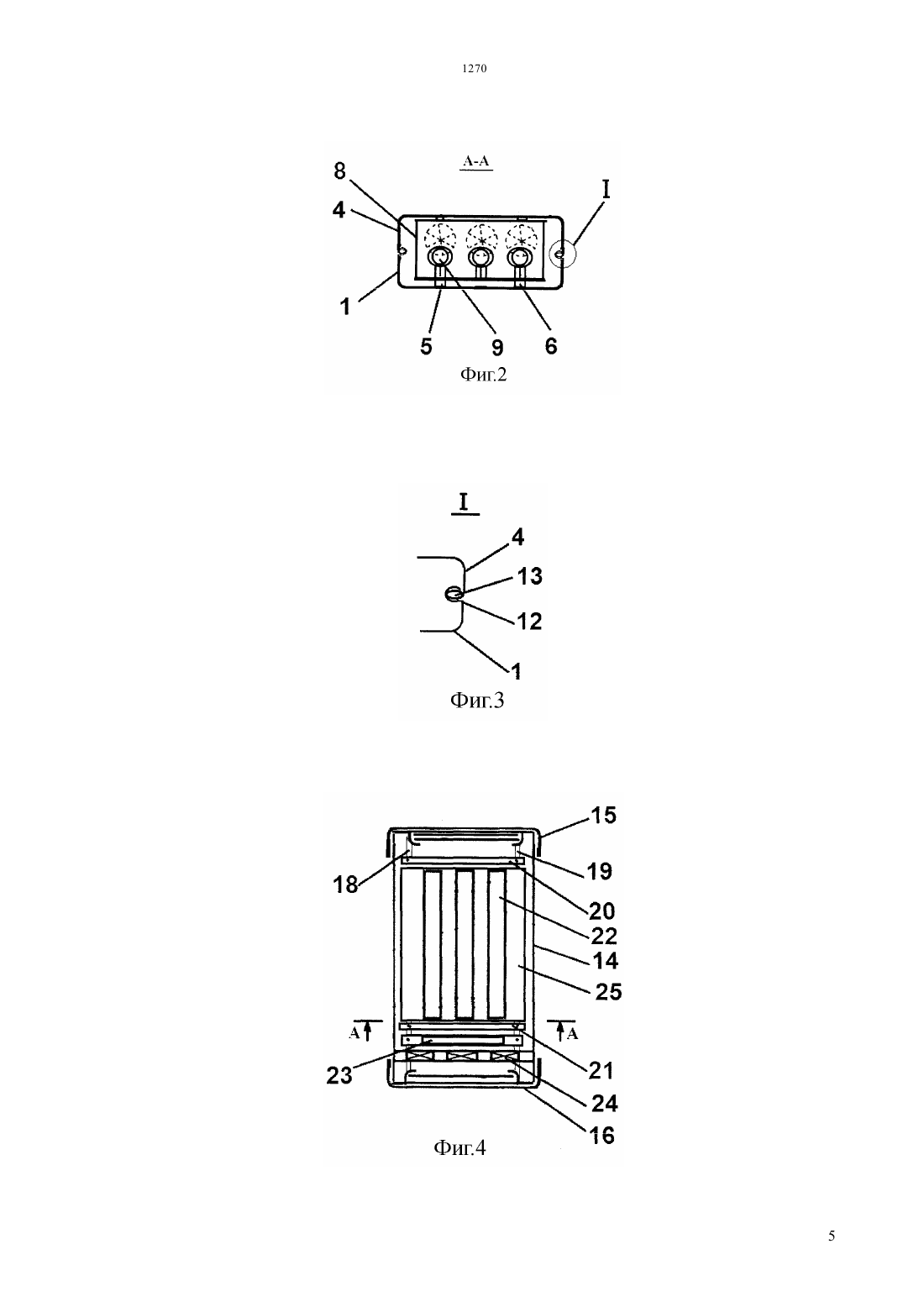

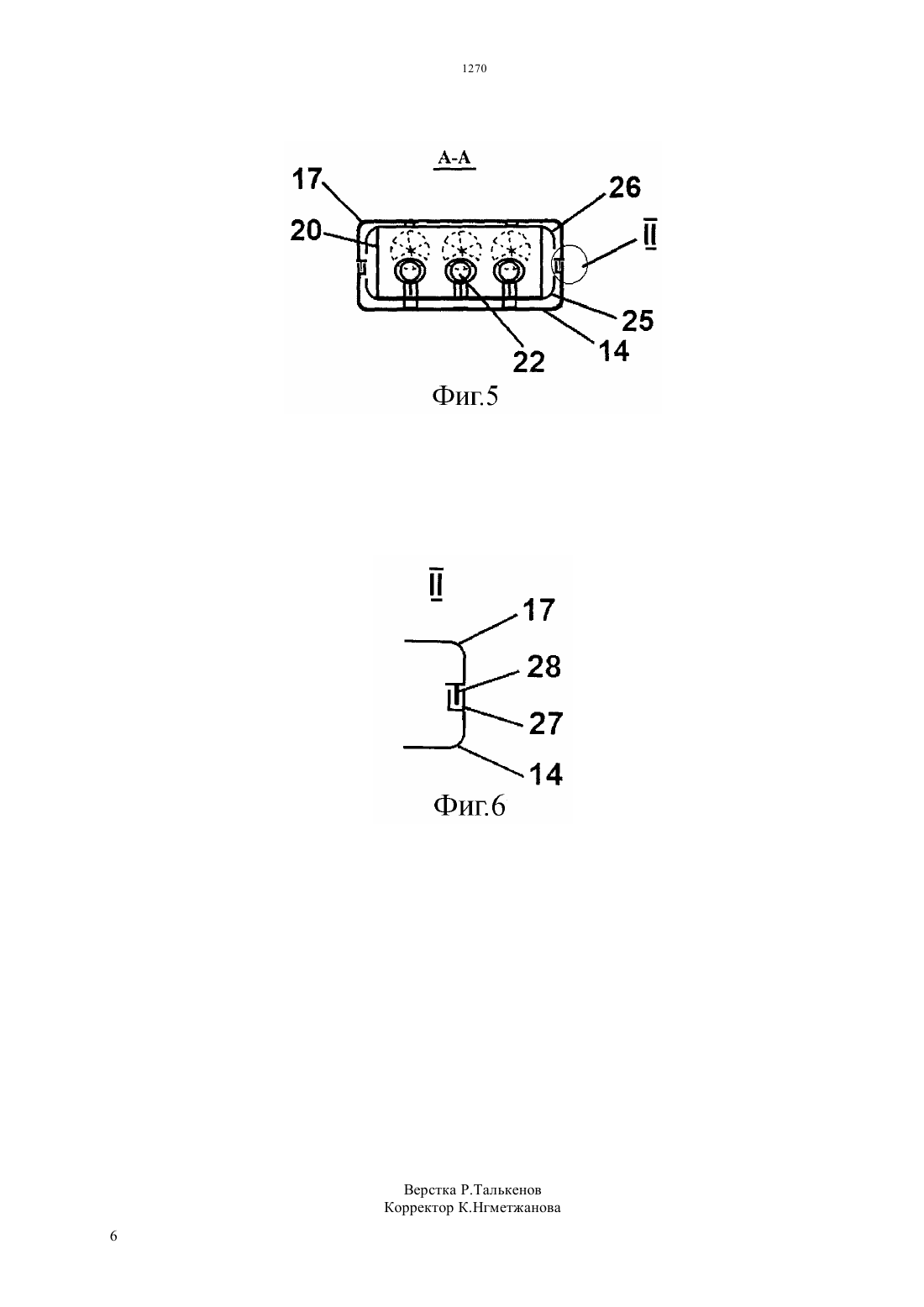

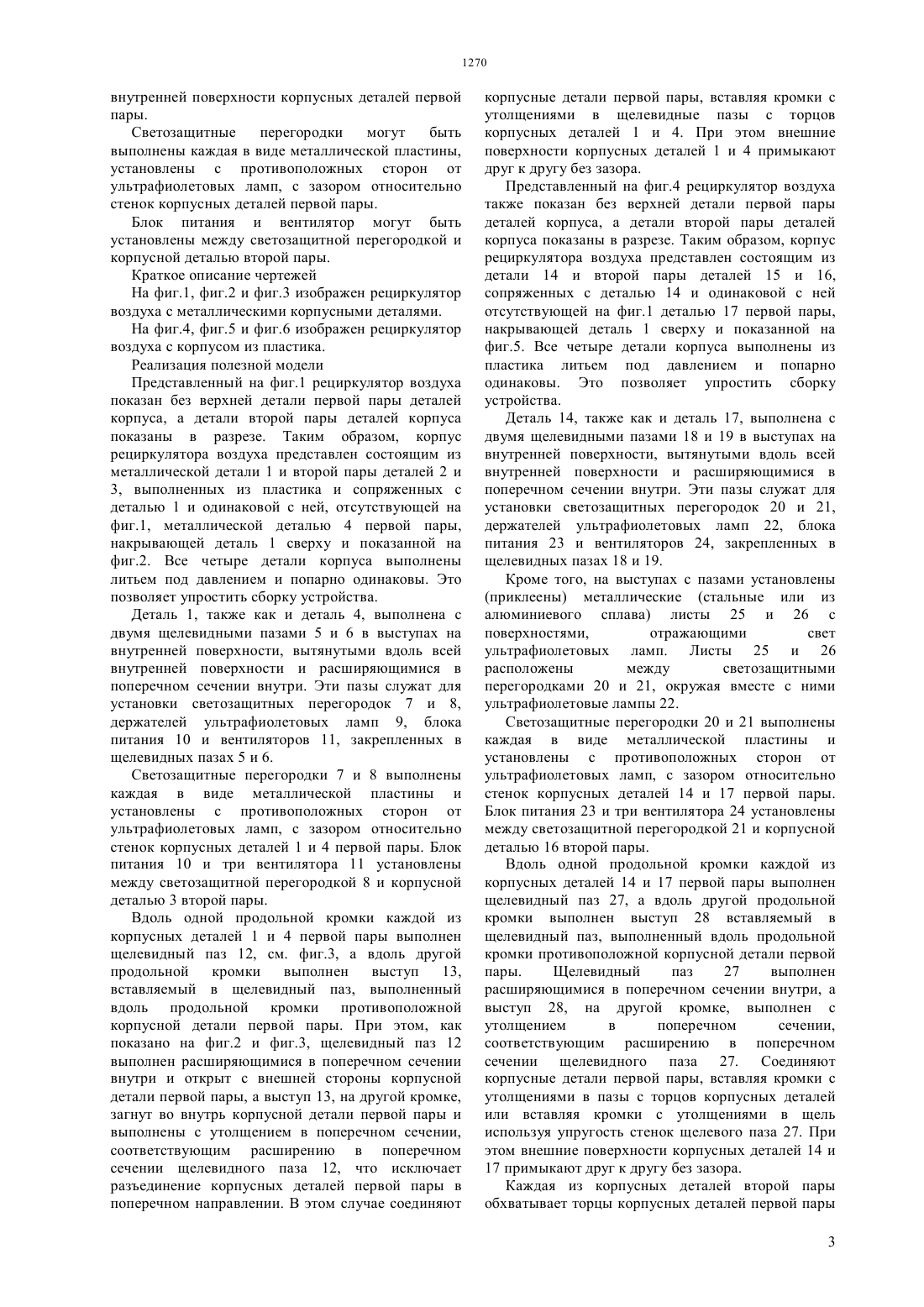

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ из четырех деталей, выполненных попарно одинаковыми. Детали первой пары выполнены в поперечном сечении -образными, соединены своими двумя продольными кромками друг с другом, а каждая из деталей второй пары выполнена с отверстиями, являющимися на одной из них входными, а на другой - выходными отверстиями корпуса, и соединена с деталями первой пары. Вдоль одной продольной кромки каждой из корпусных деталей первой пары выполнен щелевидный паз, а другая продольная кромка вставлена в щелевидный паз, выполненный вдоль продольной кромки противоположной корпусной детали первой пары.(57) Рециркулятор воздуха включает корпус с входными и выходными отверстиями,установленные в корпусе ультрафиолетовые лампы,блок питания и вентилятор, причем корпус состоит Область техники. Настоящая полезная модель относится к устройствам дезинфекции и стерилизации воздуха с использованием ультрафиолетового излучения. Предшествующий уровень техники Из уровня техники известен, см. патент на полезную модель 125471, опубликованный 10.03.2013, рециркулятор воздуха, включающий корпус с входными и выходными отверстиями,установленные в корпусе ультрафиолетовые лампы,блок питания и вентилятор, причем корпус состоит из четырех деталей, выполненных попарно одинаковыми, детали первой пары, выполненные в поперечном сечении -образными, соединены своими двумя продольными кромками друг с другом, а каждая из деталей второй пары выполнена с отверстиями, являющимися на одной из них входными, а на другой - выходными отверстиями корпуса, и соединена с деталями первой пары. Это известное техническое решение выбрано в качестве прототипа заявленной полезной модели. Недостатком известного рециркулятора воздуха является то, что корпусные детали, изготовленные из пластика, подвергаются сильному облучению ультрафиолетовыми лампами, что приводит к короблению облучаемой поверхности, увеличению поглощения ультрафиолетового излучения и чрезмерному нагреву корпуса. Недостатком также является его низкая технологичность, поскольку при сборке устройства корпусные детали первой пары необходимо скреплять крепежными изделиями. Раскрытие полезной модели Техническим результатом, достигаемым в заявленной полезной модели, является повышение надежности устройства за счет увеличения устойчивости устройства к воздействию ультрафиолетового излучения путем или повышения устойчивости деталей и узлов устройства, или их защиты от ультрафиолетового излучения. Техническим результатом является также технологичность устройства благодаря соединению корпусных деталей без крепежа и унификации крепления узлов и деталей внутри корпуса. Указанные технические результаты достигаются в рециркуляторе воздуха, который включает корпус с входными и выходными отверстиями,установленные в корпусе ультрафиолетовые лампы,блок питания и вентилятор, причем корпус состоит из четырех деталей, выполненных попарно одинаковыми, детали первой пары, выполненные в поперечном сечении -образными, соединены своими двумя продольными кромками друг с другом, а каждая из деталей второй пары выполнена с отверстиями, являющимися на одной из них входными, а на другой - выходными отверстиями корпуса, и соединена с деталями первой пары. Вдоль одной продольной кромки каждой из корпусных деталей первой пары выполнен щелевидный паз, а другая продольная кромка вставлена в щелевидный паз, выполненный вдоль продольной кромки противоположной корпусной 2 детали первой пары. При этом внешние поверхности корпусных деталей первой пары примыкают друг к другу без зазора. Корпусные детали первой пары соединены непосредственно друг с другом с возможностью смещения относительно друг друга в продольном направлении (вдоль кромок и, соответственно,щелевидных пазов), а корпусные детали второй пары фиксируют их взаимное положение,препятствуя смещению в продольном направлении. Корпусные детали первой пары могут быть выполнены из металла, при этом щелевидный паз выполнен расширяющимися в поперечном сечении внутри и может быть открытым с внешней стороны корпусной детали первой пары, а кромки,вставляемые в паз, загнуты во внутрь корпусной детали первой пары и выполнены с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении щелевидных пазов, что исключает разъединение корпусных деталей первой пары в поперечном направлении. В этом случае соединяют корпусные детали первой пары, вставляя кромки с утолщениями в щелевидные пазы с торцов корпусных деталей. При этом корпусные детали второй пары могут быть выполнены из пластика. Все корпусные детали могут быть выполнены из пластика, тогда паз вдоль одной из кромок каждой из корпусных деталей первой пары может быть выполнен расширяющимися в поперечном сечении внутри, а кромки, вставляемые в паз, выполнены с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении паза, при этом каждая из корпусных деталей второй пары обхватывает торцы корпусных деталей первой пары с внешней стороны и препятствует их разъединению в поперечном направлении. Соединяют корпусные детали первой пары, вставляя кромки с утолщениями в пазы с торцов корпусных деталей или вставляя кромки с утолщениями в щель используя упругость стенок щелевого паза. Рециркулятор воздуха, в случае выполнения корпуса из пластика, может дополнительно содержать два металлических листа, установленных на корпусных деталях первой пары с зазором и охватывающих ультрафиолетовые лампы. Металлические листы могут быть, например,приклеены к полоскам из теплоизолирующего материала, приклеенных в свою очередь к внутренней поверхности корпусных деталей первой пары, в частности, к выступам с пазами. Рециркулятор воздуха может включать установленные внутри корпуса светозащитные перегородки и держатели ультрафиолетовых ламп,при этом корпусные детали первой пары выполнены с двумя щелевидными пазами на внутренней поверхности, вытянутыми вдоль всей внутренней поверхности и расширяющимися в поперечном сечении внутри, а светозащитные перегородки,держатели ультрафиолетовых ламп, блок питания и вентилятор закреплены в щелевидных пазах на внутренней поверхности корпусных деталей первой пары. Светозащитные перегородки могут быть выполнены каждая в виде металлической пластины,установлены с противоположных сторон от ультрафиолетовых ламп, с зазором относительно стенок корпусных деталей первой пары. Блок питания и вентилятор могут быть установлены между светозащитной перегородкой и корпусной деталью второй пары. Краткое описание чертежей На фиг.1, фиг.2 и фиг.3 изображен рециркулятор воздуха с металлическими корпусными деталями. На фиг.4, фиг.5 и фиг.6 изображен рециркулятор воздуха с корпусом из пластика. Реализация полезной модели Представленный на фиг.1 рециркулятор воздуха показан без верхней детали первой пары деталей корпуса, а детали второй пары деталей корпуса показаны в разрезе. Таким образом, корпус рециркулятора воздуха представлен состоящим из металлической детали 1 и второй пары деталей 2 и 3, выполненных из пластика и сопряженных с деталью 1 и одинаковой с ней, отсутствующей на фиг.1, металлической деталью 4 первой пары,накрывающей деталь 1 сверху и показанной на фиг.2. Все четыре детали корпуса выполнены литьем под давлением и попарно одинаковы. Это позволяет упростить сборку устройства. Деталь 1, также как и деталь 4, выполнена с двумя щелевидными пазами 5 и 6 в выступах на внутренней поверхности, вытянутыми вдоль всей внутренней поверхности и расширяющимися в поперечном сечении внутри. Эти пазы служат для установки светозащитных перегородок 7 и 8,держателей ультрафиолетовых ламп 9, блока питания 10 и вентиляторов 11, закрепленных в щелевидных пазах 5 и 6. Светозащитные перегородки 7 и 8 выполнены каждая в виде металлической пластины и установлены с противоположных сторон от ультрафиолетовых ламп, с зазором относительно стенок корпусных деталей 1 и 4 первой пары. Блок питания 10 и три вентилятора 11 установлены между светозащитной перегородкой 8 и корпусной деталью 3 второй пары. Вдоль одной продольной кромки каждой из корпусных деталей 1 и 4 первой пары выполнен щелевидный паз 12, см. фиг.3, а вдоль другой продольной кромки выполнен выступ 13,вставляемый в щелевидный паз, выполненный вдоль продольной кромки противоположной корпусной детали первой пары. При этом, как показано на фиг.2 и фиг.3, щелевидный паз 12 выполнен расширяющимися в поперечном сечении внутри и открыт с внешней стороны корпусной детали первой пары, а выступ 13, на другой кромке,загнут во внутрь корпусной детали первой пары и выполнены с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении щелевидного паза 12, что исключает разъединение корпусных деталей первой пары в поперечном направлении. В этом случае соединяют корпусные детали первой пары, вставляя кромки с утолщениями в щелевидные пазы с торцов корпусных деталей 1 и 4. При этом внешние поверхности корпусных деталей 1 и 4 примыкают друг к другу без зазора. Представленный на фиг.4 рециркулятор воздуха также показан без верхней детали первой пары деталей корпуса, а детали второй пары деталей корпуса показаны в разрезе. Таким образом, корпус рециркулятора воздуха представлен состоящим из детали 14 и второй пары деталей 15 и 16,сопряженных с деталью 14 и одинаковой с ней отсутствующей на фиг.1 деталью 17 первой пары,накрывающей деталь 1 сверху и показанной на фиг.5. Все четыре детали корпуса выполнены из пластика литьем под давлением и попарно одинаковы. Это позволяет упростить сборку устройства. Деталь 14, также как и деталь 17, выполнена с двумя щелевидными пазами 18 и 19 в выступах навнутренней поверхности, вытянутыми вдоль всей внутренней поверхности и расширяющимися в поперечном сечении внутри. Эти пазы служат для установки светозащитных перегородок 20 и 21,держателей ультрафиолетовых ламп 22, блока питания 23 и вентиляторов 24, закрепленных в щелевидных пазах 18 и 19. Кроме того, на выступах с пазами установлены(приклеены) металлические (стальные или из алюминиевого сплава) листы 25 и 26 с поверхностями,отражающими свет ультрафиолетовых ламп. Листы 25 и 26 расположены между светозащитными перегородками 20 и 21, окружая вместе с ними ультрафиолетовые лампы 22. Светозащитные перегородки 20 и 21 выполнены каждая в виде металлической пластины и установлены с противоположных сторон от ультрафиолетовых ламп, с зазором относительно стенок корпусных деталей 14 и 17 первой пары. Блок питания 23 и три вентилятора 24 установлены между светозащитной перегородкой 21 и корпусной деталью 16 второй пары. Вдоль одной продольной кромки каждой из корпусных деталей 14 и 17 первой пары выполнен щелевидный паз 27, а вдоль другой продольной кромки выполнен выступ 28 вставляемый в щелевидный паз, выполненный вдоль продольной кромки противоположной корпусной детали первой пары. Щелевидный паз 27 выполнен расширяющимися в поперечном сечении внутри, а выступ 28, на другой кромке, выполнен с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении щелевидного паза 27. Соединяют корпусные детали первой пары, вставляя кромки с утолщениями в пазы с торцов корпусных деталей или вставляя кромки с утолщениями в щель используя упругость стенок щелевого паза 27. При этом внешние поверхности корпусных деталей 14 и 17 примыкают друг к другу без зазора. Каждая из корпусных деталей второй пары обхватывает торцы корпусных деталей первой пары 3 с внешней стороны и препятствует их разъединению и в продольном, и в поперечном направлениях. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Рециркулятор воздуха, включающий корпус с входными и выходными отверстиями,установленные в корпусе ультрафиолетовые лампы,блок питания и вентилятор, причем корпус состоит из четырех деталей, выполненных попарно одинаковыми, детали первой пары, выполненные в поперечном сечении -образными, соединены своими двумя продольными кромками друг с другом, а каждая из деталей второй пары выполнена с отверстиями, являющимися на одной из них входными, а на другой - выходными отверстиями корпуса, и соединена с деталями первой пары,отличающийся тем, что вдоль одной продольной кромки каждой из корпусных деталей первой пары выполнен щелевидный паз, а другая продольная кромка вставлена в щелевидный паз, выполненный вдоль продольной кромки противоположной корпусной детали первой пары. 2. Рециркулятор воздуха по п.1, отличающийся тем, что корпусные детали первой пары выполнены из металла,щелевидный паз выполнен расширяющимися в поперечном сечении внутри и открытым с внешней стороны корпусной детали первой пары, а продольные кромки, вставляемые в паз, загнуты во внутрь корпусных деталей первой пары и выполнены с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении щелевидных пазов. 3. Рециркулятор воздуха по п.2, отличающийся тем, что корпусные детали второй пары выполнены из пластика. 4. Рециркулятор воздуха по п.1, отличающийся тем, что все корпусные детали выполнены из пластика, паз вдоль одной из кромок каждой из корпусных деталей первой пары выполнен расширяющимся в поперечном сечении внутри, а кромки, вставляемые в паз, выполнены с утолщением в поперечном сечении,соответствующим расширению в поперечном сечении паза, при этом каждая из корпусных деталей второй пары обхватывает торцы корпусных деталей первой пары с внешней стороны. 5. Рециркулятор воздуха по п.4, отличающийся тем,что дополнительно содержит два металлических листа, установленных на корпусных деталях первой пары с зазором относительно внутренней поверхности корпусных деталей и охватывающих ультрафиолетовые лампы. 6. Рециркулятор воздуха по п.1, отличающийся тем, что включает установленные внутри корпуса светозащитные перегородки и держатели ультрафиолетовых ламп, корпусные детали первой пары дополнительно содержат на внутренней поверхности выступы с щелевидными пазами,вытянутыми вдоль корпуса и расширяющимися в поперечном сечении внутри, а светозащитные перегородки, держатели ультрафиолетовых ламп,блок питания и вентилятор закреплены в щелевидных пазах в выступах на внутренней поверхности корпусных деталей первой пары. 7. Рециркулятор воздуха по п.6, отличающийся тем, что включает две светозащитные перегородки,выполненные каждая в виде металлической пластины, установлены с противоположных сторон от ультрафиолетовых ламп, с зазором относительно стенок корпусных деталей первой пары. 8. Рециркулятор воздуха по п.7, отличающийся тем, что блок питания и вентилятор установлены между светозащитной перегородкой и корпусной деталью второй пары.
