Контейнер для сбора отходов, предпочтительно медицинских

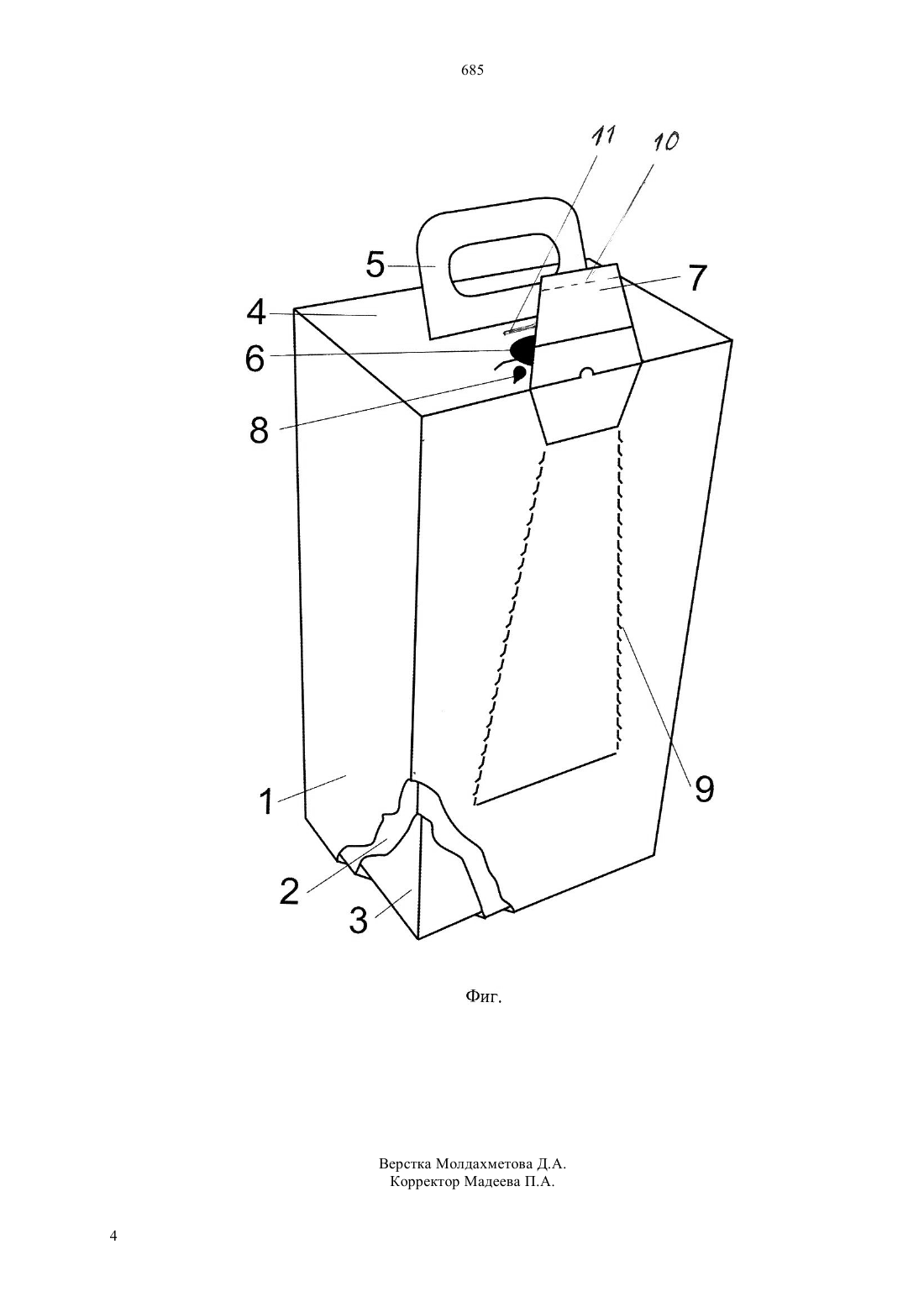

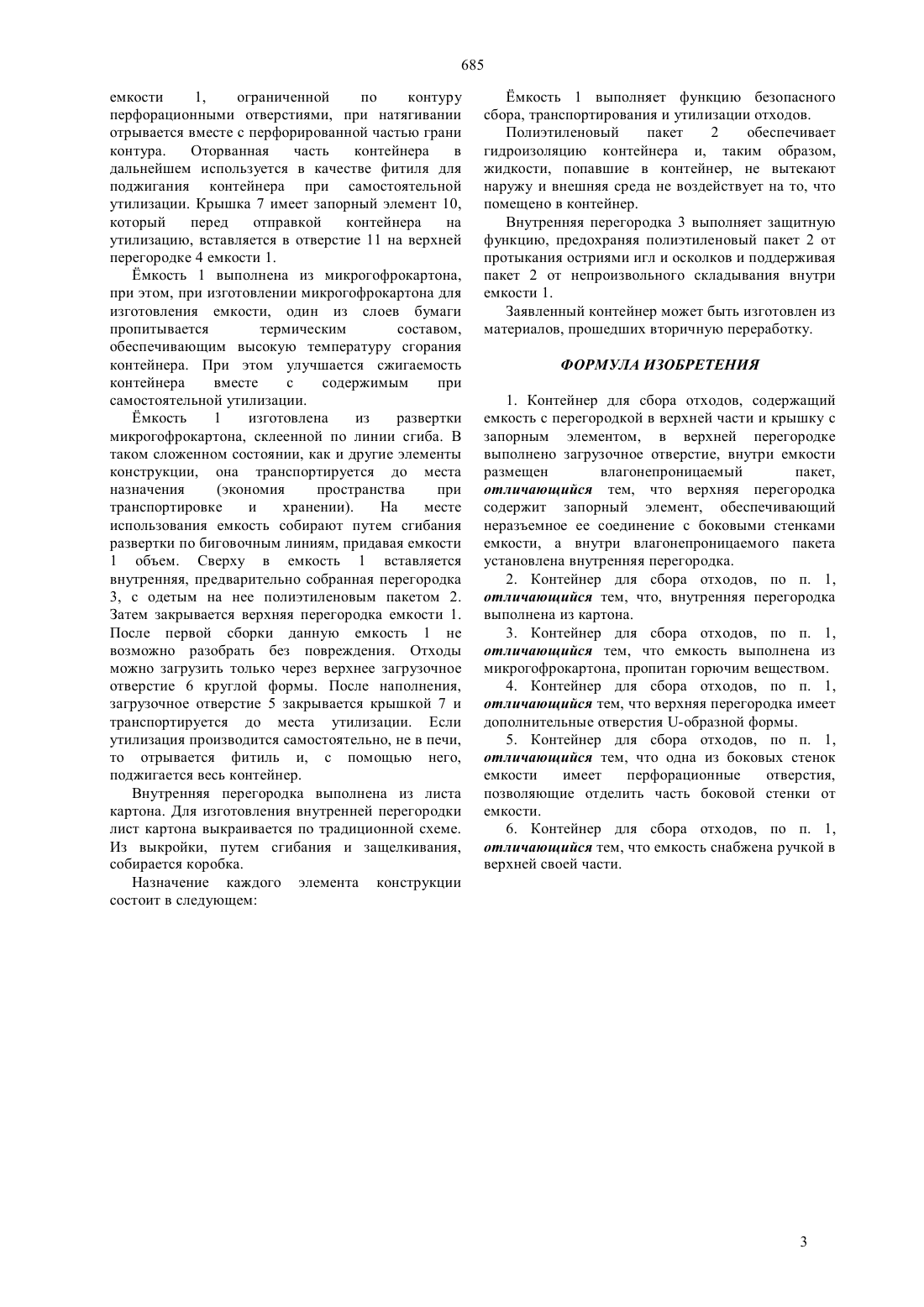

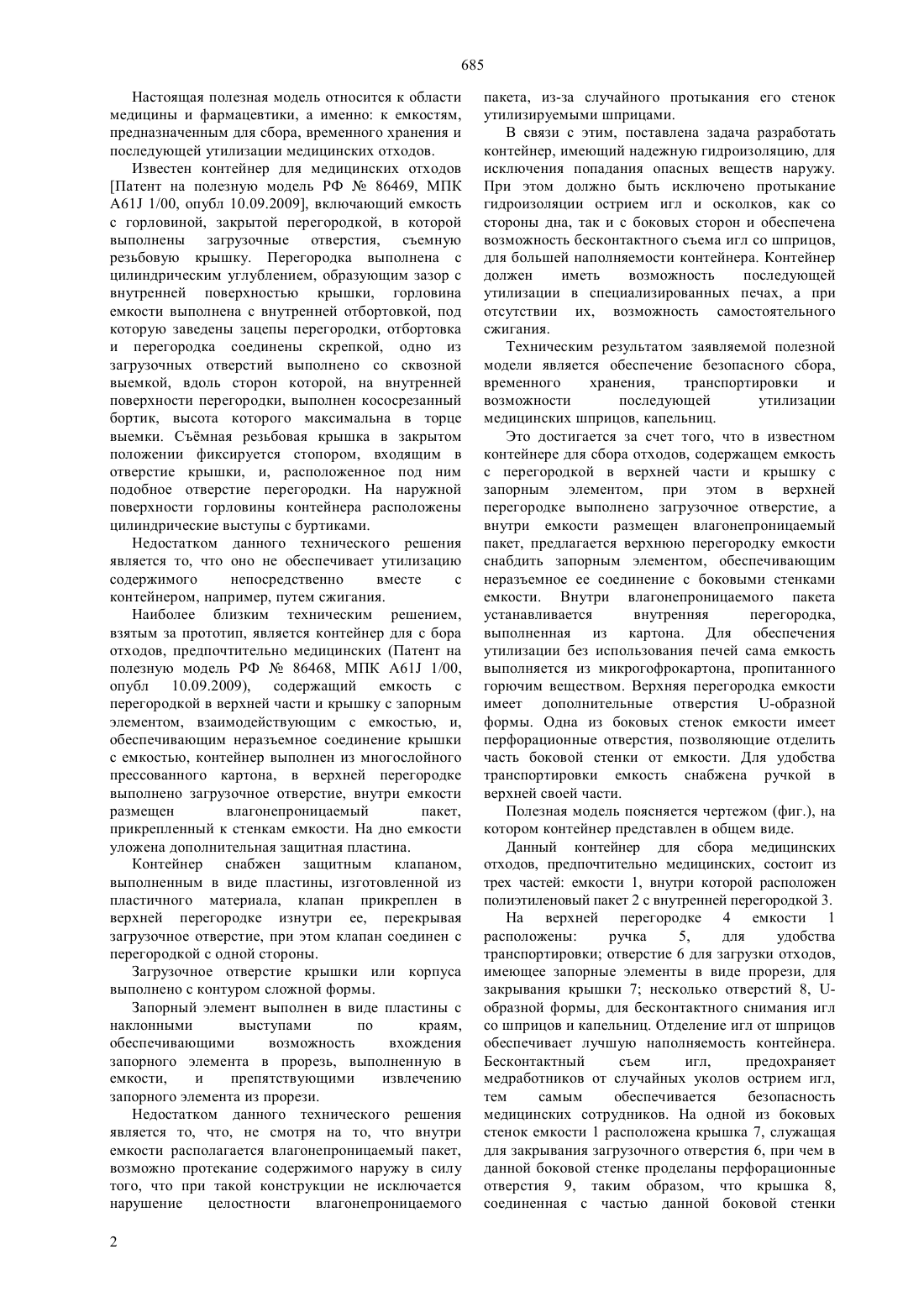

(51) 61 1/00 (2010.01) 65 1/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Это достигается за счет того, что в известном контейнере для сбора отходов, содержащем емкость 1 с перегородкой в верхней части и крышку с запорным элементом, в верхней перегородке выполнено загрузочное отверстие, а внутри емкости размещен влагонепроницаемый пакет, предлагается верхнюю перегородку емкости снабдить запорным элементом, обеспечивающим неразъемное ее соединение с боковыми стенками емкости. Внутри влагонепроницаемого пакета устанавливается внутренняя перегородка, выполненная из картона. Для обеспечения утилизации без использования печей сама емкость выполняется из микрогофрокартона,пропитанного горючим веществом. Верхняя перегородка емкости имеет дополнительные отверстия -образной формы. Одна из боковых стенок емкости имеет перфорационные отверстия, позволяющие отделить часть боковой стенки от емкости. Для удобства транспортировки емкость снабжена ручкой в верхней своей части.(72) Сытин Анатолий Александрович Паршаков Виталий Валерьевич(56) Патент на полезную модель РФ 86468, 61 1/00, 10.09.2009(54) КОНТЕЙНЕР ДЛЯ СБОРА ОТХОДОВ,ПРЕДПОЧТИТЕЛЬНО МЕДИЦИНСКИХ(57) Полезная модель относится к области медицины и фармацевтики, а именно к упаковкам и сосудам, предназначенным для сбора, временного хранения и последующей утилизации медицинских отходов. Техническим результатом заявляемой полезной модели является обеспечение безопасного сбора,временного хранения,транспортировки и возможности последующей утилизации медицинских шприцов, капельниц. 685 Настоящая полезная модель относится к области медицины и фармацевтики, а именно к емкостям,предназначенным для сбора, временного хранения и последующей утилизации медицинских отходов. Известен контейнер для медицинских отходов Патент на полезную модель РФ 86469, МПК 61 1/00, опубл 10.09.2009, включающий емкость с горловиной, закрытой перегородкой, в которой выполнены загрузочные отверстия, съемную резьбовую крышку. Перегородка выполнена с цилиндрическим углублением, образующим зазор с внутренней поверхностью крышки, горловина емкости выполнена с внутренней отбортовкой, под которую заведены зацепы перегородки, отбортовка и перегородка соединены скрепкой, одно из загрузочных отверстий выполнено со сквозной выемкой, вдоль сторон которой, на внутренней поверхности перегородки, выполнен кососрезанный бортик, высота которого максимальна в торце выемки. Съмная резьбовая крышка в закрытом положении фиксируется стопором, входящим в отверстие крышки, и, расположенное под ним подобное отверстие перегородки. На наружной поверхности горловины контейнера расположены цилиндрические выступы с буртиками. Недостатком данного технического решения является то, что оно не обеспечивает утилизацию содержимого непосредственно вместе с контейнером, например, путем сжигания. Наиболее близким техническим решением,взятым за прототип, является контейнер для с бора отходов, предпочтительно медицинских (Патент на полезную модель РФ 86468, МПК 61 1/00,опубл 10.09.2009), содержащий емкость с перегородкой в верхней части и крышку с запорным элементом, взаимодействующим с емкостью, и,обеспечивающим неразъемное соединение крышки с емкостью, контейнер выполнен из многослойного прессованного картона, в верхней перегородке выполнено загрузочное отверстие, внутри емкости размещен влагонепроницаемый пакет,прикрепленный к стенкам емкости. На дно емкости уложена дополнительная защитная пластина. Контейнер снабжен защитным клапаном,выполненным в виде пластины, изготовленной из пластичного материала, клапан прикреплен в верхней перегородке изнутри ее, перекрывая загрузочное отверстие, при этом клапан соединен с перегородкой с одной стороны. Загрузочное отверстие крышки или корпуса выполнено с контуром сложной формы. Запорный элемент выполнен в виде пластины с наклонными выступами по краям,обеспечивающими возможность вхождения запорного элемента в прорезь, выполненную в емкости,и препятствующими извлечению запорного элемента из прорези. Недостатком данного технического решения является то, что, не смотря на то, что внутри емкости располагается влагонепроницаемый пакет,возможно протекание содержимого наружу в силу того, что при такой конструкции не исключается нарушение целостности влагонепроницаемого 2 пакета, из-за случайного протыкания его стенок утилизируемыми шприцами. В связи с этим, поставлена задача разработать контейнер, имеющий надежную гидроизоляцию, для исключения попадания опасных веществ наружу. При этом должно быть исключено протыкание гидроизоляции острием игл и осколков, как со стороны дна, так и с боковых сторон и обеспечена возможность бесконтактного съема игл со шприцов,для большей наполняемости контейнера. Контейнер должен иметь возможность последующей утилизации в специализированных печах, а при отсутствии их, возможность самостоятельного сжигания. Техническим результатом заявляемой полезной модели является обеспечение безопасного сбора,временного хранения,транспортировки и возможности последующей утилизации медицинских шприцов, капельниц. Это достигается за счет того, что в известном контейнере для сбора отходов, содержащем емкость с перегородкой в верхней части и крышку с запорным элементом, при этом в верхней перегородке выполнено загрузочное отверстие, а внутри емкости размещен влагонепроницаемый пакет, предлагается верхнюю перегородку емкости снабдить запорным элементом, обеспечивающим неразъемное ее соединение с боковыми стенками емкости. Внутри влагонепроницаемого пакета устанавливается внутренняя перегородка,выполненная из картона. Для обеспечения утилизации без использования печейсама емкость выполняется из микрогофрокартона, пропитанного горючим веществом. Верхняя перегородка емкости имеет дополнительные отверстия -образной формы. Одна из боковых стенок емкости имеет перфорационные отверстия, позволяющие отделить часть боковой стенки от емкости. Для удобства транспортировки емкость снабжена ручкой в верхней своей части. Полезная модель поясняется чертежом (фиг.), на котором контейнер представлен в общем виде. Данный контейнер для сбора медицинских отходов, предпочтительно медицинских, состоит из трех частей емкости 1, внутри которой расположен полиэтиленовый пакет 2 с внутренней перегородкой 3. На верхней перегородке 4 емкости 1 расположены ручка 5,для удобства транспортировки отверстие 6 для загрузки отходов,имеющее запорные элементы в виде прорези, для закрывания крышки 7 несколько отверстий 8, образной формы, для бесконтактного снимания игл со шприцов и капельниц. Отделение игл от шприцов обеспечивает лучшую наполняемость контейнера. Бесконтактный съем игл,предохраняет медработников от случайных уколов острием игл,тем самым обеспечивается безопасность медицинских сотрудников. На одной из боковых стенок емкости 1 расположена крышка 7, служащая для закрывания загрузочного отверстия 6, при чем в данной боковой стенке проделаны перфорационные отверстия 9, таким образом, что крышка 8,соединенная с частью данной боковой стенки 685 емкости 1,ограниченной по контуру перфорационными отверстиями, при натягивании отрывается вместе с перфорированной частью грани контура. Оторванная часть контейнера в дальнейшем используется в качестве фитиля для поджигания контейнера при самостоятельной утилизации. Крышка 7 имеет запорный элемент 10,который перед отправкой контейнера на утилизацию, вставляется в отверстие 11 на верхней перегородке 4 емкости 1. мкость 1 выполнена из микрогофрокартона,при этом, при изготовлении микрогофрокартона для изготовления емкости, один из слоев бумаги пропитывается термическим составом,обеспечивающим высокую температуру сгорания контейнера. При этом улучшается сжигаемость контейнера вместе с содержимым при самостоятельной утилизации. мкость 1 изготовлена из развертки микрогофрокартона, склеенной по линии сгиба. В таком сложенном состоянии, как и другие элементы конструкции, она транспортируется до места назначения(экономия пространства при транспортировке и хранении). На месте использования емкость собирают путем сгибания развертки по биговочным линиям, придавая емкости 1 объем. Сверху в емкость 1 вставляется внутренняя, предварительно собранная перегородка 3, с одетым на нее полиэтиленовым пакетом 2. Затем закрывается верхняя перегородка емкости 1. После первой сборки данную емкость 1 не возможно разобрать без повреждения. Отходы можно загрузить только через верхнее загрузочное отверстие 6 круглой формы. После наполнения,загрузочное отверстие 5 закрывается крышкой 7 и транспортируется до места утилизации. Если утилизация производится самостоятельно, не в печи,то отрывается фитиль и, с помощью него,поджигается весь контейнер. Внутренняя перегородка выполнена из листа картона. Для изготовления внутренней перегородки лист картона выкраивается по традиционной схеме. Из выкройки, путем сгибания и защелкивания,собирается коробка. Назначение каждого элемента конструкции состоит в следующем мкость 1 выполняет функцию безопасного сбора, транспортирования и утилизации отходов. Полиэтиленовый пакет 2 обеспечивает гидроизоляцию контейнера и, таким образом,жидкости, попавшие в контейнер, не вытекают наружу и внешняя среда не воздействует на то, что помещено в контейнер. Внутренняя перегородка 3 выполняет защитную функцию, предохраняя полиэтиленовый пакет 2 от протыкания остриями игл и осколков и поддерживая пакет 2 от непроизвольного складывания внутри емкости 1. Заявленный контейнер может быть изготовлен из материалов, прошедших вторичную переработку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для сбора отходов, содержащий емкость с перегородкой в верхней части и крышку с запорным элементом, в верхней перегородке выполнено загрузочное отверстие, внутри емкости размещен влагонепроницаемый пакет,отличающийся тем, что верхняя перегородка содержит запорный элемент, обеспечивающий неразъемное ее соединение с боковыми стенками емкости, а внутри влагонепроницаемого пакета установлена внутренняя перегородка. 2. Контейнер для сбора отходов, по п. 1,отличающийся тем, что, внутренняя перегородка выполнена из картона. 3. Контейнер для сбора отходов, по п. 1,отличающийся тем, что емкость выполнена из микрогофрокартона, пропитан горючим веществом. 4. Контейнер для сбора отходов, по п. 1,отличающийся тем, что верхняя перегородка имеет дополнительные отверстия -образной формы. 5. Контейнер для сбора отходов, по п. 1,отличающийся тем, что одна из боковых стенок емкости имеет перфорационные отверстия,позволяющие отделить часть боковой стенки от емкости. 6. Контейнер для сбора отходов, по п. 1,отличающийся тем, что емкость снабжена ручкой в верхней своей части.
