Газоотделитель

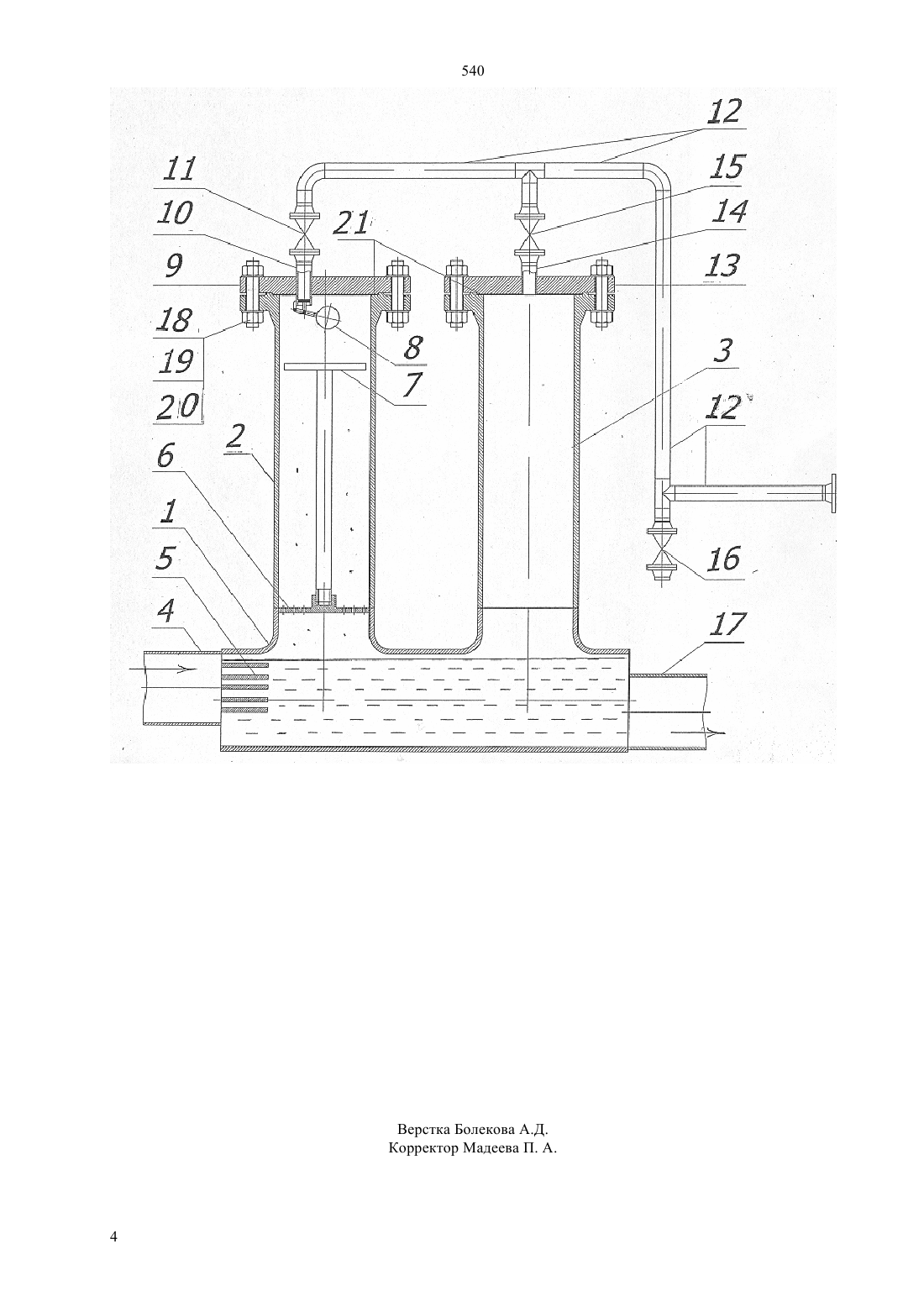

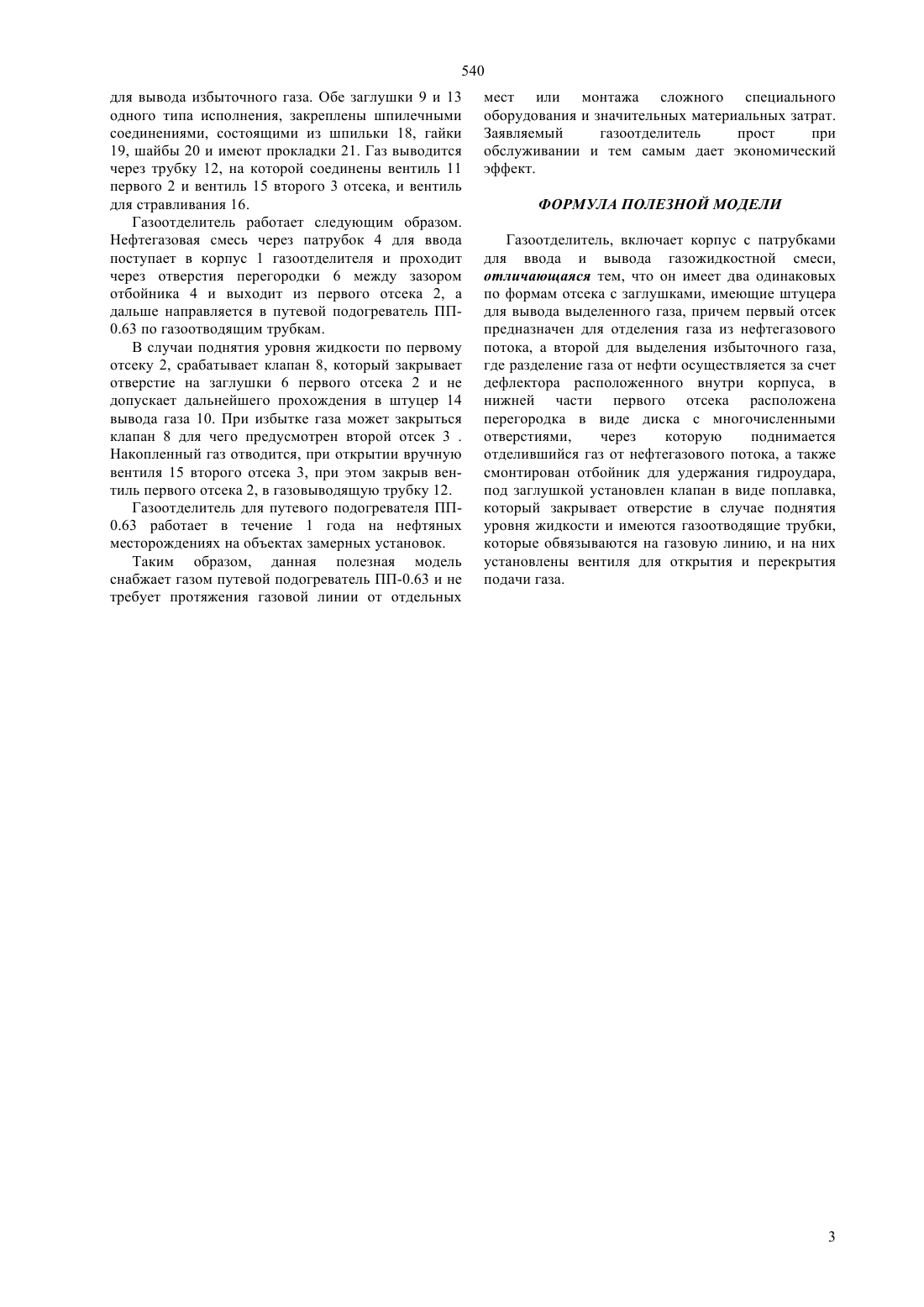

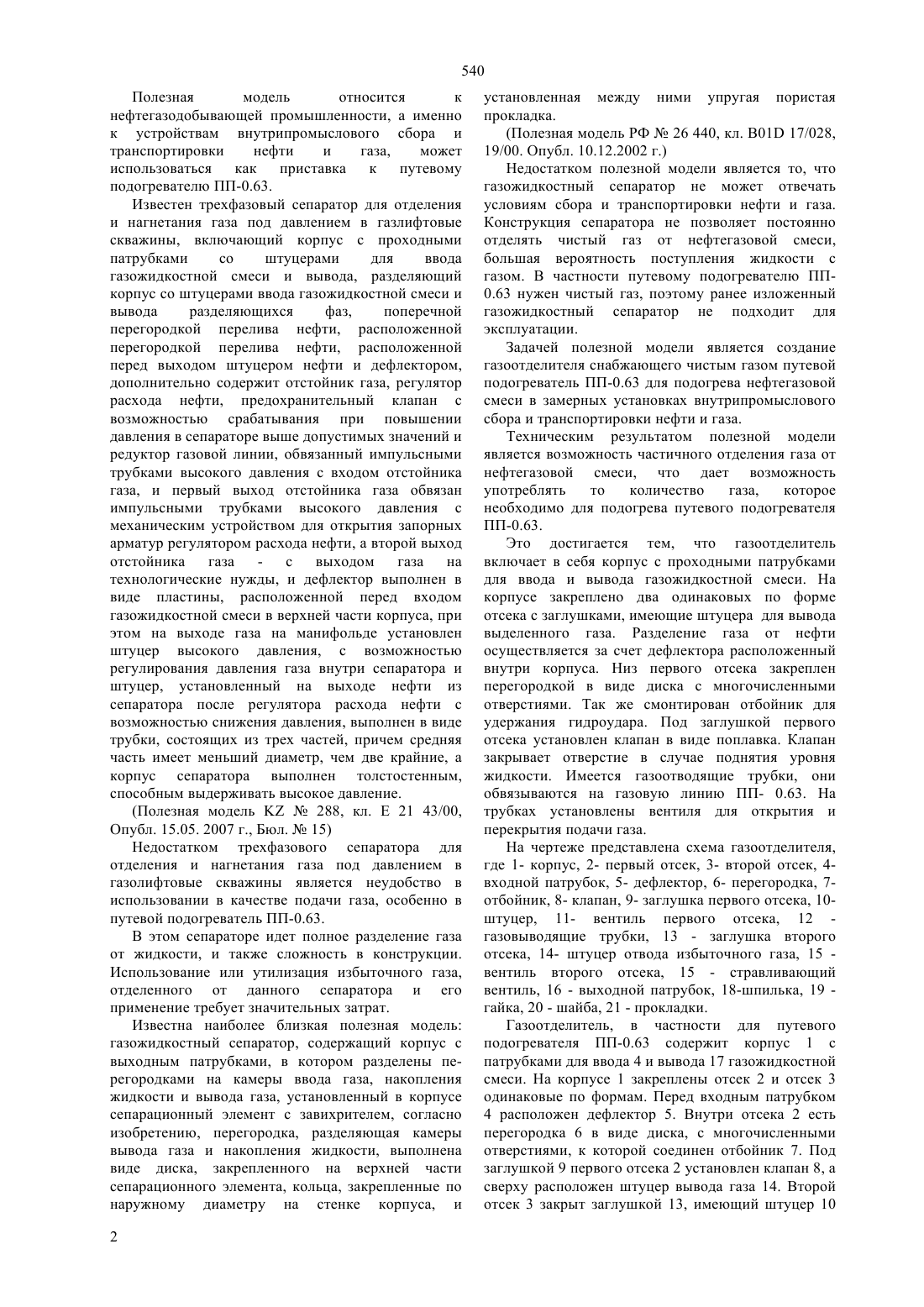

(51) 01 17/028 (2006.01) 01 19/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ нефтегазовой смеси, что дает возможность употреблять то количество газа,которое необходимо для подогрева путевого подогревателя ПП-0.63. Это достигается тем, что газоотделитель включает в себя корпус с проходными патрубками для ввода и вывода газожидкостной смеси. На корпусе закреплено два одинаковых по форме отсека с заглушками, имеющие штуцера для вывода выделенного газа. Разделение газа от нефти осуществляется за счет дефлектора расположенный внутри корпуса. Низ первого отсека закреплен перегородкой в виде диска с многочисленными отверстиями. Так же смонтирован отбойник для удержания гидроудара. Под заглушкой первого отсека установлен клапан в виде поплавка. Клапан закрывает отверстие в случае поднятия уровня жидкости. Имеется газоотводящие трубки, они обвязываются на газовую линию ПП- 0.63. На трубках установлены вентиля для открытия и перекрытия подачи газа.(72) Зияденов Батыржан Анаушаулы Зияденов Данияр Батыржанович(57) Полезная модель относится к нефтегазодобывающей промышленности, а именно к устройствам внутрипромыслового сбора и транспортировки нефти и газа, может использоваться как приставка к путевому подогревателю ПП-0.63. Техническим результатом полезной модели является возможность частичного отделения газа от 540 Полезная модель относится к нефтегазодобывающей промышленности, а именно к устройствам внутрипромыслового сбора и транспортировки нефти и газа,может использоваться как приставка к путевому подогревателю ПП-0.63. Известен трехфазовый сепаратор для отделения и нагнетания газа под давлением в газлифтовые скважины, включающий корпус с проходными патрубками со штуцерами для ввода газожидкостной смеси и вывода, разделяющий корпус со штуцерами ввода газожидкостной смеси и вывода разделяющихся фаз,поперечной перегородкой перелива нефти, расположенной перегородкой перелива нефти, расположенной перед выходом штуцером нефти и дефлектором,дополнительно содержит отстойник газа, регулятор расхода нефти, предохранительный клапан с возможностью срабатывания при повышении давления в сепараторе выше допустимых значений и редуктор газовой линии, обвязанный импульсными трубками высокого давления с входом отстойника газа, и первый выход отстойника газа обвязан импульсными трубками высокого давления с механическим устройством для открытия запорных арматур регулятором расхода нефти, а второй выход отстойника газа - с выходом газа на технологические нужды, и дефлектор выполнен в виде пластины, расположенной перед входом газожидкостной смеси в верхней части корпуса, при этом на выходе газа на манифольде установлен штуцер высокого давления, с возможностью регулирования давления газа внутри сепаратора и штуцер, установленный на выходе нефти из сепаратора после регулятора расхода нефти с возможностью снижения давления, выполнен в виде трубки, состоящих из трех частей, причем средняя часть имеет меньший диаметр, чем две крайние, а корпус сепаратора выполнен толстостенным,способным выдерживать высокое давление.(Полезная модель 288, кл. Е 21 43/00,Опубл. 15.05. 2007 г., Бюл.15) Недостатком трехфазового сепаратора для отделения и нагнетания газа под давлением в газолифтовые скважины является неудобство в использовании в качестве подачи газа, особенно в путевой подогреватель ПП-0.63. В этом сепараторе идет полное разделение газа от жидкости, и также сложность в конструкции. Использование или утилизация избыточного газа,отделенного от данного сепаратора и его применение требует значительных затрат. Известна наиболее близкая полезная модель газожидкостный сепаратор, содержащий корпус с выходным патрубками, в котором разделены перегородками на камеры ввода газа, накопления жидкости и вывода газа, установленный в корпусе сепарационный элемент с завихрителем, согласно изобретению, перегородка, разделяющая камеры вывода газа и накопления жидкости, выполнена виде диска, закрепленного на верхней части сепарационного элемента, кольца, закрепленные по наружному диаметру на стенке корпуса, и 2 установленная между ними упругая пористая прокладка.(Полезная модель РФ 26 440, кл. 01 17/028,19/00. Опубл. 10.12.2002 г.) Недостатком полезной модели является то, что газожидкостный сепаратор не может отвечать условиям сбора и транспортировки нефти и газа. Конструкция сепаратора не позволяет постоянно отделять чистый газ от нефтегазовой смеси,большая вероятность поступления жидкости с газом. В частности путевому подогревателю ПП 0.63 нужен чистый газ, поэтому ранее изложенный газожидкостный сепаратор не подходит для эксплуатации. Задачей полезной модели является создание газоотделителя снабжающего чистым газом путевой подогреватель ПП-0.63 для подогрева нефтегазовой смеси в замерных установках внутрипромыслового сбора и транспортировки нефти и газа. Техническим результатом полезной модели является возможность частичного отделения газа от нефтегазовой смеси, что дает возможность употреблять то количество газа,которое необходимо для подогрева путевого подогревателя ПП-0.63. Это достигается тем, что газоотделитель включает в себя корпус с проходными патрубками для ввода и вывода газожидкостной смеси. На корпусе закреплено два одинаковых по форме отсека с заглушками, имеющие штуцера для вывода выделенного газа. Разделение газа от нефти осуществляется за счет дефлектора расположенный внутри корпуса. Низ первого отсека закреплен перегородкой в виде диска с многочисленными отверстиями. Так же смонтирован отбойник для удержания гидроудара. Под заглушкой первого отсека установлен клапан в виде поплавка. Клапан закрывает отверстие в случае поднятия уровня жидкости. Имеется газоотводящие трубки, они обвязываются на газовую линию ПП- 0.63. На трубках установлены вентиля для открытия и перекрытия подачи газа. На чертеже представлена схема газоотделителя,где 1- корпус, 2- первый отсек, 3- второй отсек, 4 входной патрубок, 5- дефлектор, 6- перегородка, 7 отбойник, 8- клапан, 9- заглушка первого отсека, 10 штуцер, 11- вентиль первого отсека, 12 газовыводящие трубки, 13 - заглушка второго отсека, 14- штуцер отвода избыточного газа, 15 вентиль второго отсека, 15 - стравливающий вентиль, 16 - выходной патрубок, 18-шпилька, 19 гайка, 20 - шайба, 21 - прокладки. Газоотделитель, в частности для путевого подогревателя ПП-0.63 содержит корпус 1 с патрубками для ввода 4 и вывода 17 газожидкостной смеси. На корпусе 1 закреплены отсек 2 и отсек 3 одинаковые по формам. Перед входным патрубком 4 расположен дефлектор 5. Внутри отсека 2 есть перегородка 6 в виде диска, с многочисленными отверстиями, к которой соединен отбойник 7. Под заглушкой 9 первого отсека 2 установлен клапан 8, а сверху расположен штуцер вывода газа 14. Второй отсек 3 закрыт заглушкой 13, имеющий штуцер 10 540 для вывода избыточного газа. Обе заглушки 9 и 13 одного типа исполнения, закреплены шпилечными соединениями, состоящими из шпильки 18, гайки 19, шайбы 20 и имеют прокладки 21. Газ выводится через трубку 12, на которой соединены вентиль 11 первого 2 и вентиль 15 второго 3 отсека, и вентиль для стравливания 16. Газоотделитель работает следующим образом. Нефтегазовая смесь через патрубок 4 для ввода поступает в корпус 1 газоотделителя и проходит через отверстия перегородки 6 между зазором отбойника 4 и выходит из первого отсека 2, а дальше направляется в путевой подогреватель ПП 0.63 по газоотводящим трубкам. В случаи поднятия уровня жидкости по первому отсеку 2, срабатывает клапан 8, который закрывает отверстие на заглушки 6 первого отсека 2 и не допускает дальнейшего прохождения в штуцер 14 вывода газа 10. При избытке газа может закрыться клапан 8 для чего предусмотрен второй отсек 3 . Накопленный газ отводится, при открытии вручную вентиля 15 второго отсека 3, при этом закрыв вентиль первого отсека 2, в газовыводящую трубку 12. Газоотделитель для путевого подогревателя ПП 0.63 работает в течение 1 года на нефтяных месторождениях на объектах замерных установок. Таким образом, данная полезная модель снабжает газом путевой подогреватель ПП-0.63 и не требует протяжения газовой линии от отдельных мест или монтажа сложного специального оборудования и значительных материальных затрат. Заявляемый газоотделитель прост при обслуживании и тем самым дает экономический эффект. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Газоотделитель, включает корпус с патрубками для ввода и вывода газожидкостной смеси,отличающаяся тем, что он имеет два одинаковых по формам отсека с заглушками, имеющие штуцера для вывода выделенного газа, причем первый отсек предназначен для отделения газа из нефтегазового потока, а второй для выделения избыточного газа,где разделение газа от нефти осуществляется за счет дефлектора расположенного внутри корпуса, в нижней части первого отсека расположена перегородка в виде диска с многочисленными отверстиями,через которую поднимается отделившийся газ от нефтегазового потока, а также смонтирован отбойник для удержания гидроудара,под заглушкой установлен клапан в виде поплавка,который закрывает отверстие в случае поднятия уровня жидкости и имеются газоотводящие трубки,которые обвязываются на газовую линию, и на них установлены вентиля для открытия и перекрытия подачи газа.
