Универсальный психодиагностический комплекс

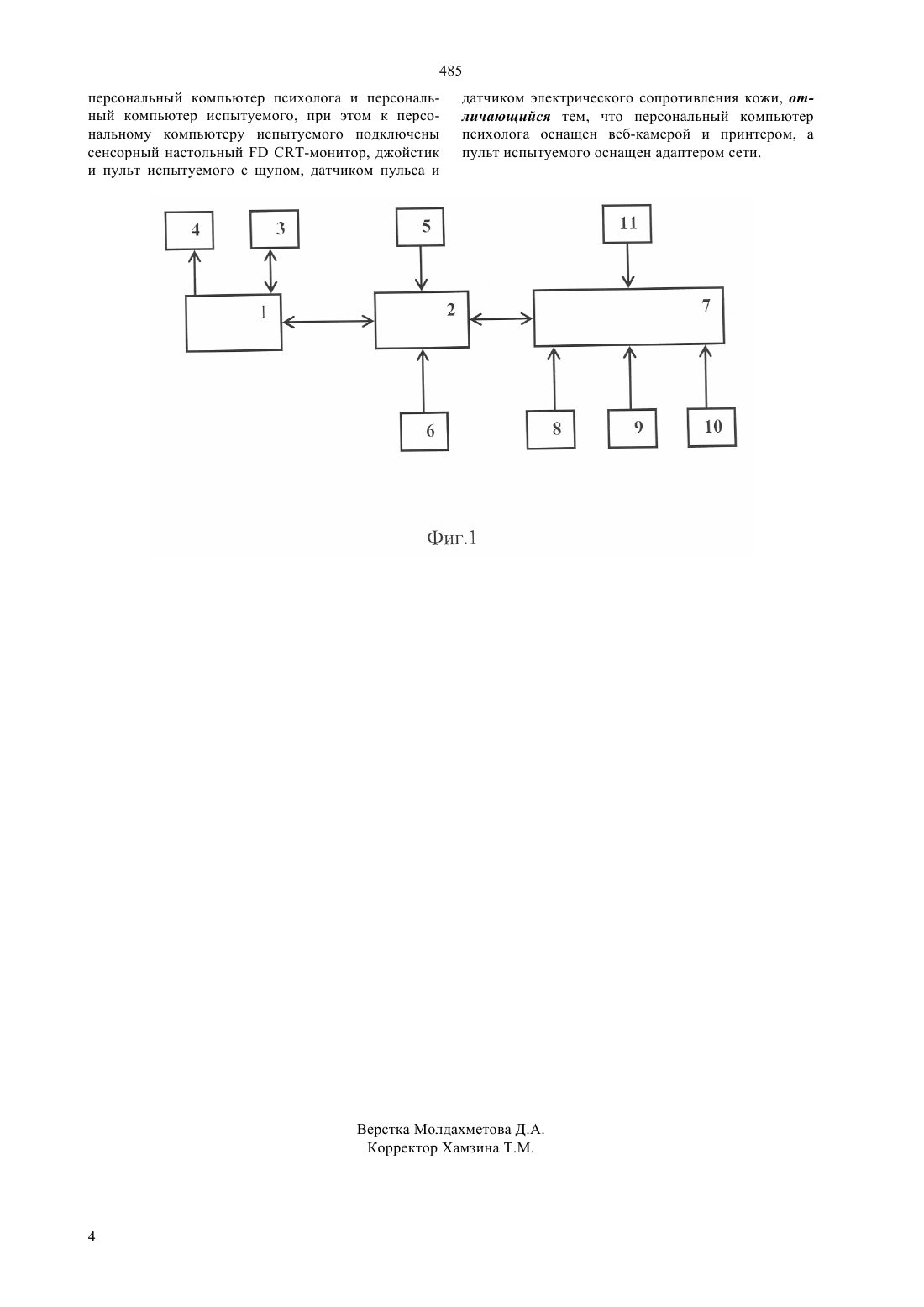

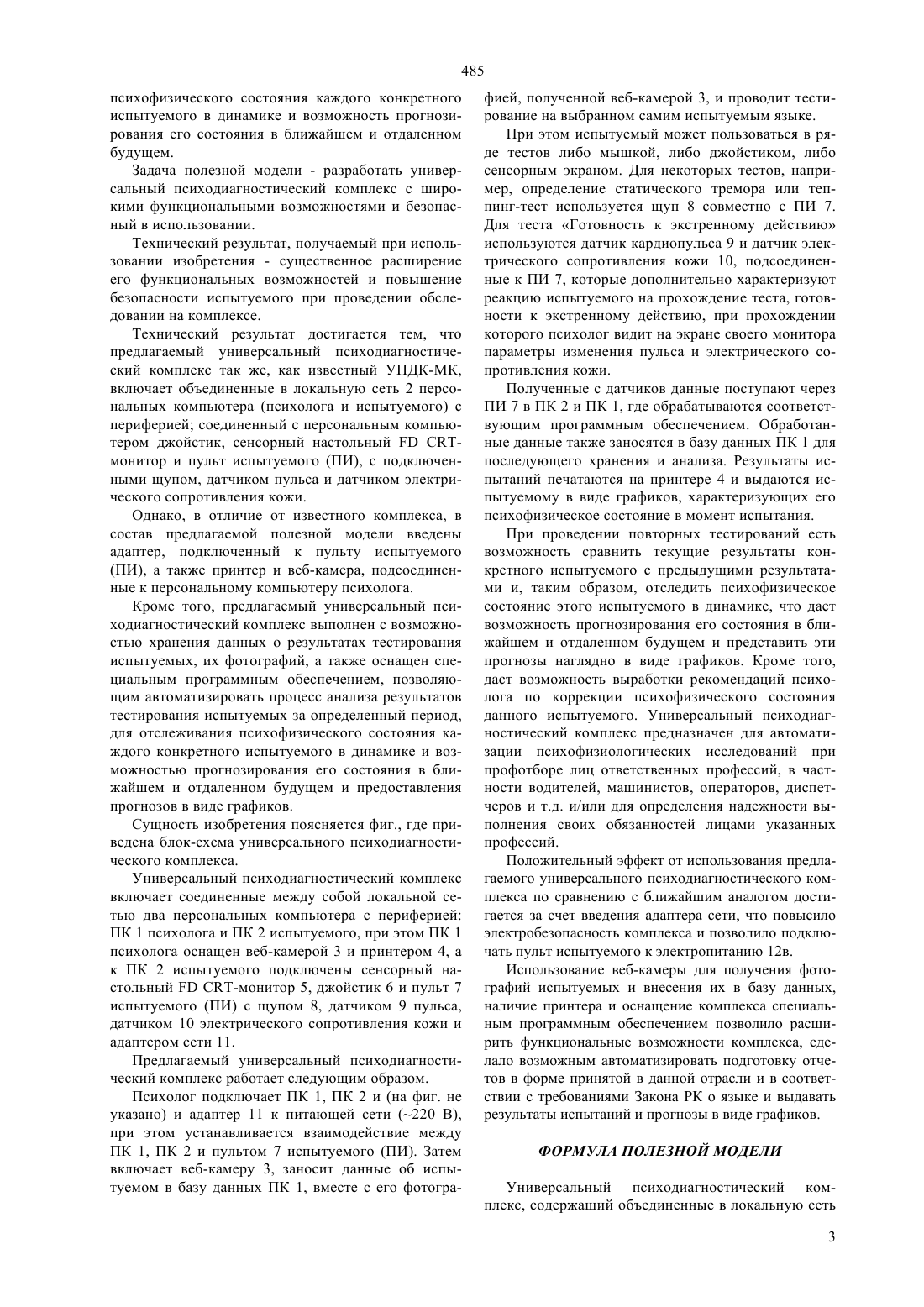

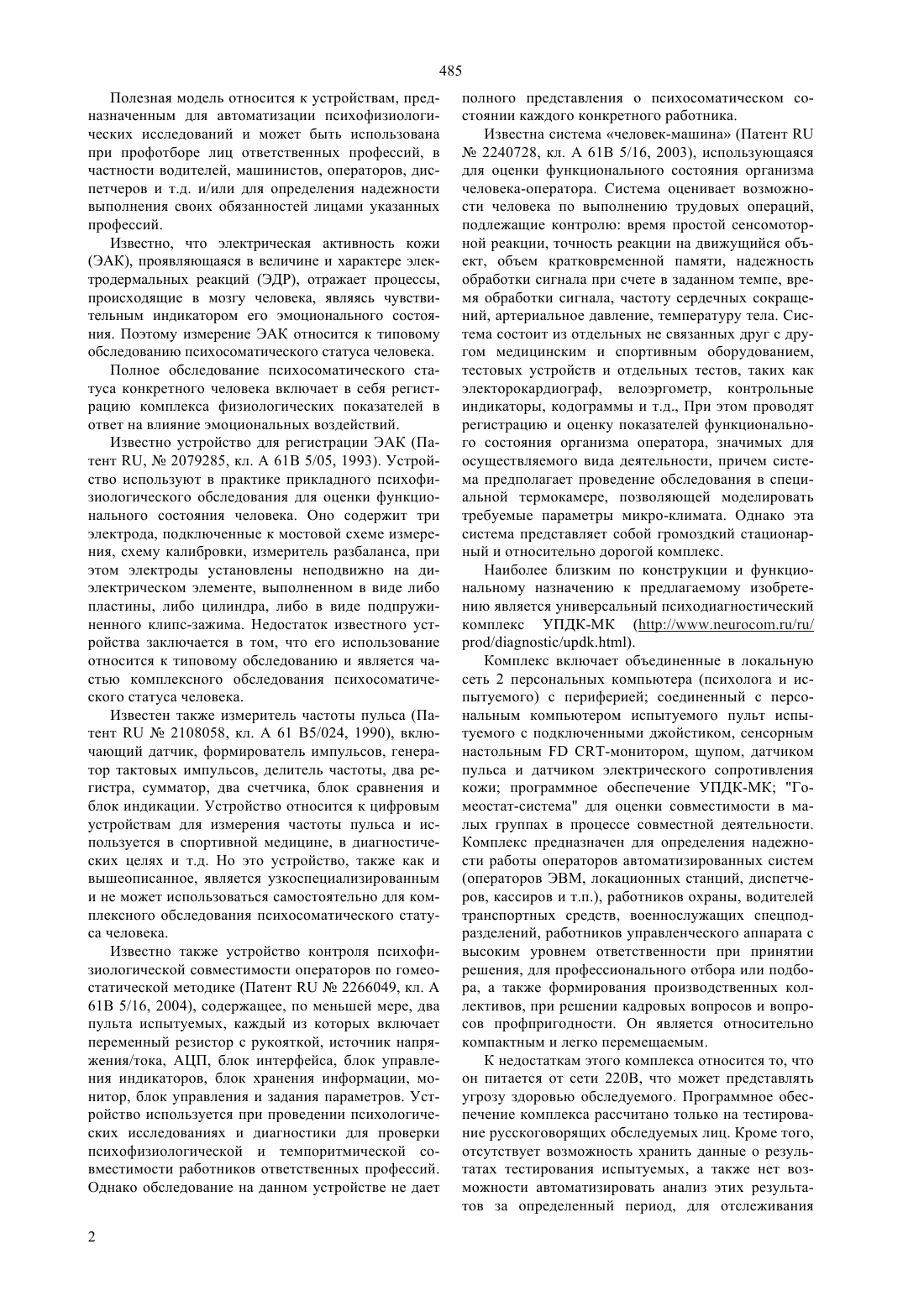

(51) 61 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ выполнения своих обязанностей лицами указанных профессий. Технический результат, получаемый при использовании изобретения - повышение безопасности при использовании устройства, существенное расширение его функциональных возможностей, значительное уменьшение потребляемой энергии. А также возможность автоматизации подготовки отчетов в форме принятой в данной отрасли и в соответствии с требованиями Закона РК о языке. Предложен универсальный психодиагностический комплекс, включающий соединенные между собой локальной сетью два персональных компьютера ПК психолога и ПК испытуемого, при этом ПК психолога оснащен веб-камерой и принтером, а к ПК испытуемого подключены сенсорный настольный-монитор, джойстик и пульт испытуемого с щупом, датчиком пульса, датчиком электрического сопротивления кожи и адаптером сети.(72) Батурина Елена Борисовна Васильев Иван Вениаминович Дудкин Игорь Сергеевич Иманов Талгат Сундеткалиевич Лучихин Максим Николаевич Проценко Владимир Александрович Троицкая Наталья Ильинична(57) Полезная модель относится к устройствам,предназначенным для автоматизации психофизиологических исследований и может быть использована при профотборе лиц ответственных профессий, в частности водителей, машинистов, операторов, диспетчеров и т.д. и/или для определения надежности 485 Полезная модель относится к устройствам, предназначенным для автоматизации психофизиологических исследований и может быть использована при профотборе лиц ответственных профессий, в частности водителей, машинистов, операторов, диспетчеров и т.д. и/или для определения надежности выполнения своих обязанностей лицами указанных профессий. Известно, что электрическая активность кожи(ЭАК), проявляющаяся в величине и характере электродермальных реакций (ЭДР), отражает процессы,происходящие в мозгу человека, являясь чувствительным индикатором его эмоционального состояния. Поэтому измерение ЭАК относится к типовому обследованию психосоматического статуса человека. Полное обследование психосоматического статуса конкретного человека включает в себя регистрацию комплекса физиологических показателей в ответ на влияние эмоциональных воздействий. Известно устройство для регистрации ЭАК (Патент ,2079285, кл. А 61 В 5/05, 1993). Устройство используют в практике прикладного психофизиологического обследования для оценки функционального состояния человека. Оно содержит три электрода, подключенные к мостовой схеме измерения, схему калибровки, измеритель разбаланса, при этом электроды установлены неподвижно на диэлектрическом элементе, выполненном в виде либо пластины, либо цилиндра, либо в виде подпружиненного клипс-зажима. Недостаток известного устройства заключается в том, что его использование относится к типовому обследованию и является частью комплексного обследования психосоматического статуса человека. Известен также измеритель частоты пульса (Патент 2108058, кл. А 61 В 5/024, 1990), включающий датчик, формирователь импульсов, генератор тактовых импульсов, делитель частоты, два регистра, сумматор, два счетчика, блок сравнения и блок индикации. Устройство относится к цифровым устройствам для измерения частоты пульса и используется в спортивной медицине, в диагностических целях и т.д. Но это устройство, также как и вышеописанное, является узкоспециализированным и не может использоваться самостоятельно для комплексного обследования психосоматического статуса человека. Известно также устройство контроля психофизиологической совместимости операторов по гомеостатической методике (Патент 2266049, кл. А 61 В 5/16, 2004), содержащее, по меньшей мере, два пульта испытуемых, каждый из которых включает переменный резистор с рукояткой, источник напряжения/тока, АЦП, блок интерфейса, блок управления индикаторов, блок хранения информации, монитор, блок управления и задания параметров. Устройство используется при проведении психологических исследованиях и диагностики для проверки психофизиологической и темпоритмической совместимости работников ответственных профессий. Однако обследование на данном устройстве не дает 2 полного представления о психосоматическом состоянии каждого конкретного работника. Известна система человек-машина (Патент 2240728, кл. А 61 В 5/16, 2003), использующаяся для оценки функционального состояния организма человека-оператора. Система оценивает возможности человека по выполнению трудовых операций,подлежащие контролю время простой сенсомоторной реакции, точность реакции на движущийся объект, объем кратковременной памяти, надежность обработки сигнала при счете в заданном темпе, время обработки сигнала, частоту сердечных сокращений, артериальное давление, температуру тела. Система состоит из отдельных не связанных друг с другом медицинским и спортивным оборудованием,тестовых устройств и отдельных тестов, таких как электорокардиограф, велоэргометр, контрольные индикаторы, кодограммы и т.д., При этом проводят регистрацию и оценку показателей функционального состояния организма оператора, значимых для осуществляемого вида деятельности, причем система предполагает проведение обследования в специальной термокамере, позволяющей моделировать требуемые параметры микро-климата. Однако эта система представляет собой громоздкий стационарный и относительно дорогой комплекс. Наиболее близким по конструкции и функциональному назначению к предлагаемому изобретению является универсальный психодиагностический комплекс УПДК-МК (//////.). Комплекс включает объединенные в локальную сеть 2 персональных компьютера (психолога и испытуемого) с периферией соединенный с персональным компьютером испытуемого пульт испытуемого с подключенными джойстиком, сенсорным настольным-монитором, щупом, датчиком пульса и датчиком электрического сопротивления кожи программное обеспечение УПДК-МК Гомеостат-система для оценки совместимости в малых группах в процессе совместной деятельности. Комплекс предназначен для определения надежности работы операторов автоматизированных систем(операторов ЭВМ, локационных станций, диспетчеров, кассиров и т.п.), работников охраны, водителей транспортных средств, военнослужащих спецподразделений, работников управленческого аппарата с высоким уровнем ответственности при принятии решения, для профессионального отбора или подбора, а также формирования производственных коллективов, при решении кадровых вопросов и вопросов профпригодности. Он является относительно компактным и легко перемещаемым. К недостаткам этого комплекса относится то, что он питается от сети 220 В, что может представлять угрозу здоровью обследуемого. Программное обеспечение комплекса рассчитано только на тестирование русскоговорящих обследуемых лиц. Кроме того,отсутствует возможность хранить данные о результатах тестирования испытуемых, а также нет возможности автоматизировать анализ этих результатов за определенный период, для отслеживания 485 психофизического состояния каждого конкретного испытуемого в динамике и возможность прогнозирования его состояния в ближайшем и отдаленном будущем. Задача полезной модели - разработать универсальный психодиагностический комплекс с широкими функциональными возможностями и безопасный в использовании. Технический результат, получаемый при использовании изобретения - существенное расширение его функциональных возможностей и повышение безопасности испытуемого при проведении обследовании на комплексе. Технический результат достигается тем, что предлагаемый универсальный психодиагностический комплекс так же, как известный УПДК-МК,включает объединенные в локальную сеть 2 персональных компьютера (психолога и испытуемого) с периферией соединенный с персональным компьютером джойстик, сенсорный настольныймонитор и пульт испытуемого (ПИ), с подключенными щупом, датчиком пульса и датчиком электрического сопротивления кожи. Однако, в отличие от известного комплекса, в состав предлагаемой полезной модели введены адаптер, подключенный к пульту испытуемого(ПИ), а также принтер и веб-камера, подсоединенные к персональному компьютеру психолога. Кроме того, предлагаемый универсальный психодиагностический комплекс выполнен с возможностью хранения данных о результатах тестирования испытуемых, их фотографий, а также оснащен специальным программным обеспечением, позволяющим автоматизировать процесс анализа результатов тестирования испытуемых за определенный период,для отслеживания психофизического состояния каждого конкретного испытуемого в динамике и возможностью прогнозирования его состояния в ближайшем и отдаленном будущем и предоставления прогнозов в виде графиков. Сущность изобретения поясняется фиг., где приведена блок-схема универсального психодиагностического комплекса. Универсальный психодиагностический комплекс включает соединенные между собой локальной сетью два персональных компьютера с периферией ПК 1 психолога и ПК 2 испытуемого, при этом ПК 1 психолога оснащен веб-камерой 3 и принтером 4, а к ПК 2 испытуемого подключены сенсорный настольный-монитор 5, джойстик 6 и пульт 7 испытуемого (ПИ) с щупом 8, датчиком 9 пульса,датчиком 10 электрического сопротивления кожи и адаптером сети 11. Предлагаемый универсальный психодиагностический комплекс работает следующим образом. Психолог подключает ПК 1, ПК 2 и (на фиг. не указано) и адаптер 11 к питающей сети (220 В),при этом устанавливается взаимодействие между ПК 1, ПК 2 и пультом 7 испытуемого (ПИ). Затем включает веб-камеру 3, заносит данные об испытуемом в базу данных ПК 1, вместе с его фотогра фией, полученной веб-камерой 3, и проводит тестирование на выбранном самим испытуемым языке. При этом испытуемый может пользоваться в ряде тестов либо мышкой, либо джойстиком, либо сенсорным экраном. Для некоторых тестов, например, определение статического тремора или теппинг-тест используется щуп 8 совместно с ПИ 7. Для теста Готовность к экстренному действию используются датчик кардиопульса 9 и датчик электрического сопротивления кожи 10, подсоединенные к ПИ 7, которые дополнительно характеризуют реакцию испытуемого на прохождение теста, готовности к экстренному действию, при прохождении которого психолог видит на экране своего монитора параметры изменения пульса и электрического сопротивления кожи. Полученные с датчиков данные поступают через ПИ 7 в ПК 2 и ПК 1, где обрабатываются соответствующим программным обеспечением. Обработанные данные также заносятся в базу данных ПК 1 для последующего хранения и анализа. Результаты испытаний печатаются на принтере 4 и выдаются испытуемому в виде графиков, характеризующих его психофизическое состояние в момент испытания. При проведении повторных тестирований есть возможность сравнить текущие результаты конкретного испытуемого с предыдущими результатами и, таким образом, отследить психофизическое состояние этого испытуемого в динамике, что дает возможность прогнозирования его состояния в ближайшем и отдаленном будущем и представить эти прогнозы наглядно в виде графиков. Кроме того,даст возможность выработки рекомендаций психолога по коррекции психофизического состояния данного испытуемого. Универсальный психодиагностический комплекс предназначен для автоматизации психофизиологических исследований при профотборе лиц ответственных профессий, в частности водителей, машинистов, операторов, диспетчеров и т.д. и/или для определения надежности выполнения своих обязанностей лицами указанных профессий. Положительный эффект от использования предлагаемого универсального психодиагностического комплекса по сравнению с ближайшим аналогом достигается за счет введения адаптера сети, что повысило электробезопасность комплекса и позволило подключать пульт испытуемого к электропитанию 12 в. Использование веб-камеры для получения фотографий испытуемых и внесения их в базу данных,наличие принтера и оснащение комплекса специальным программным обеспечением позволило расширить функциональные возможности комплекса, сделало возможным автоматизировать подготовку отчетов в форме принятой в данной отрасли и в соответствии с требованиями Закона РК о языке и выдавать результаты испытаний и прогнозы в виде графиков. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Универсальный психодиагностический комплекс, содержащий объединенные в локальную сеть 3 485 персональный компьютер психолога и персональный компьютер испытуемого, при этом к персональному компьютеру испытуемого подключены сенсорный настольный-монитор, джойстик и пульт испытуемого с щупом, датчиком пульса и датчиком электрического сопротивления кожи, отличающийся тем, что персональный компьютер психолога оснащен веб-камерой и принтером, а пульт испытуемого оснащен адаптером сети.
