Дугогасительное устройство

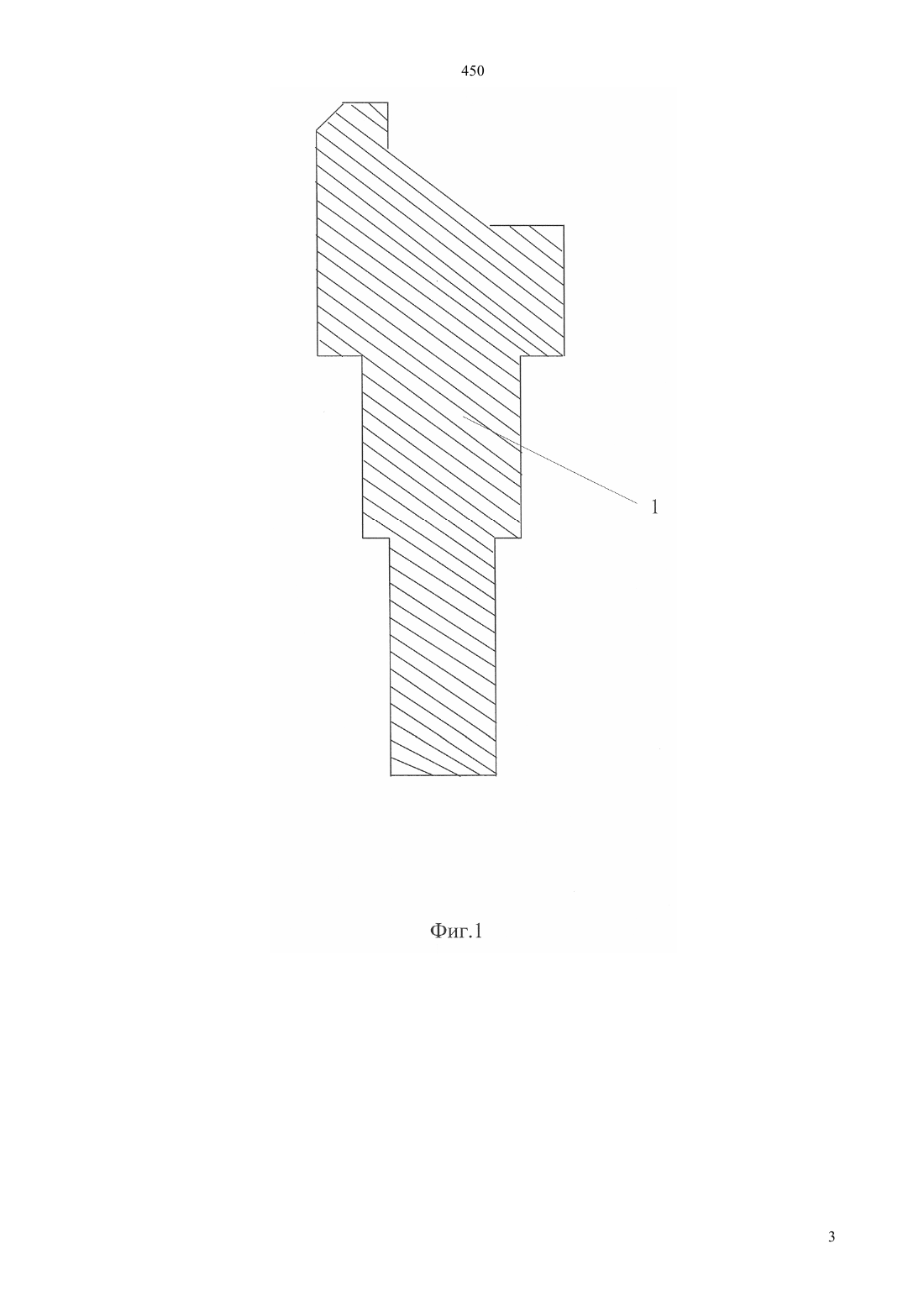

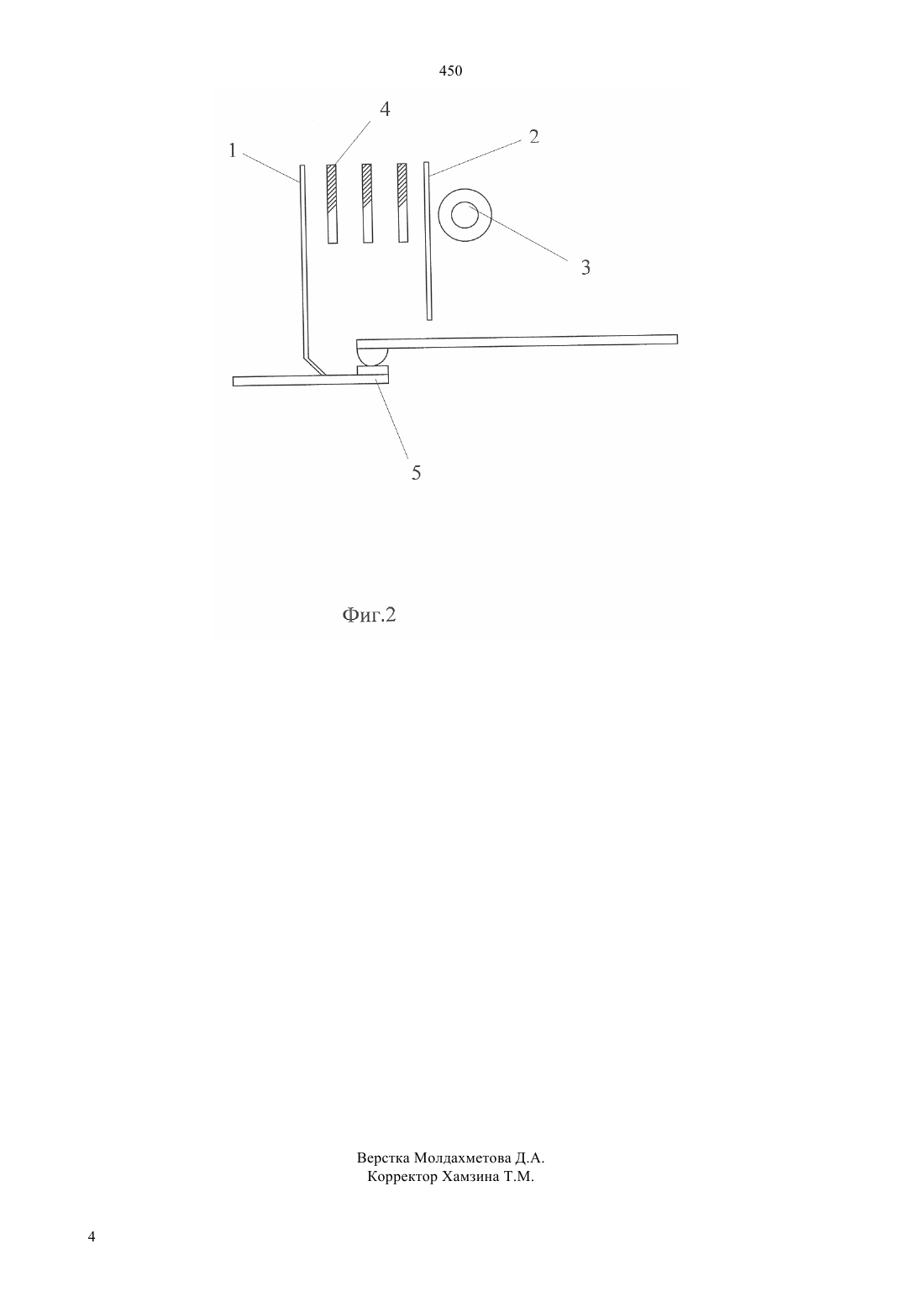

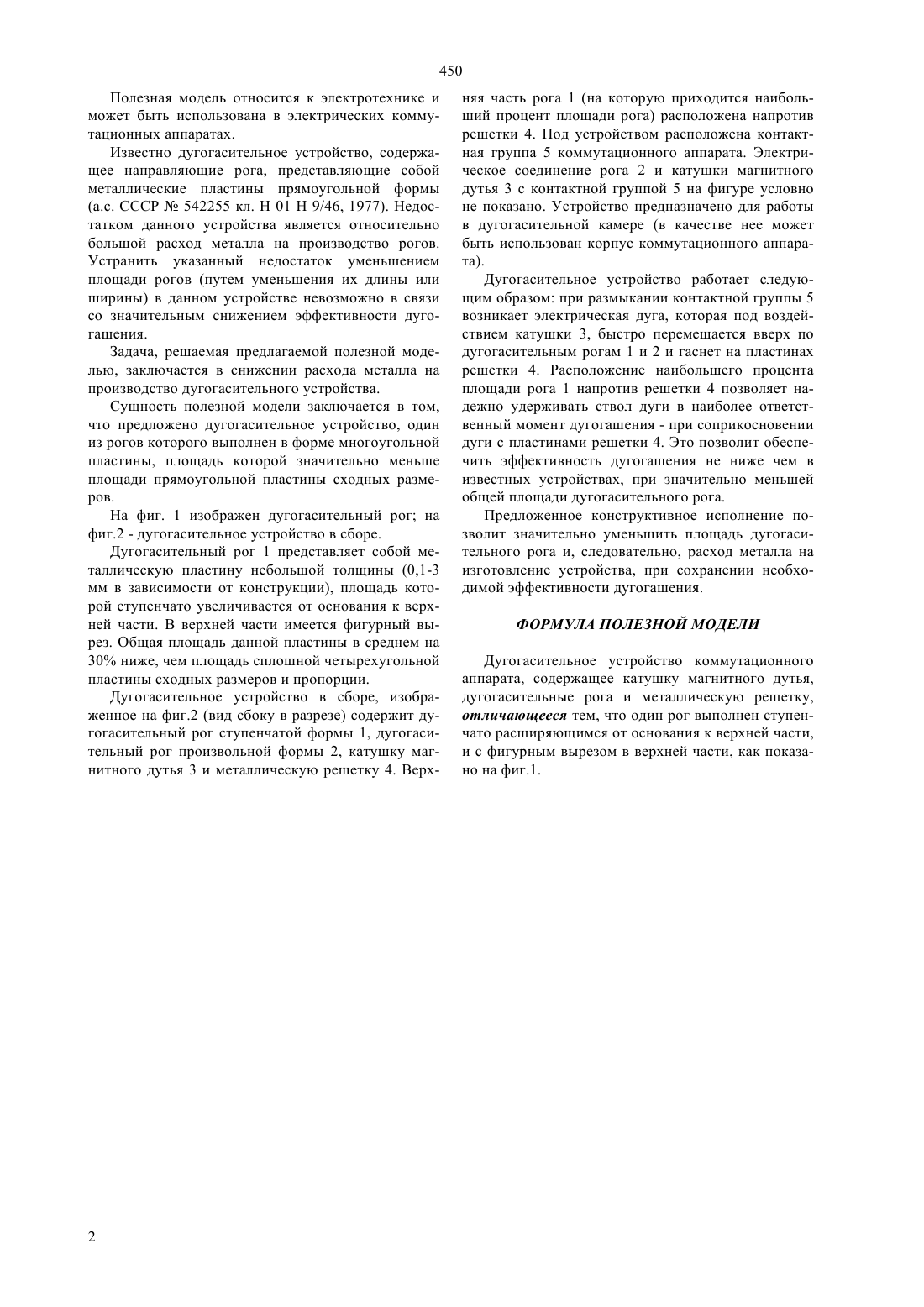

(51) 01 9/46 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Сущность полезной модели заключается в том,что предложено дугогасительное устройство, один из рогов которого, выполнен в виде ступенчатой пластины, значительно меньшей общей площади,чем в известных устройствах. Малая площадь рога позволяет расходовать относительно мало металла на его производство. При этом сохраняется необходимая эффективность дугогашения благодаря расположению наибольшего процента площади в наиболее ответственной части рога.(57) Полезная модель относится к электротехнике и может быть использована в электрических коммутационных аппаратах. Задача, решаемая предлагаемой полезной моделью, заключается в уменьшении расхода металла на производство устройства. 450 Полезная модель относится к электротехнике и может быть использована в электрических коммутационных аппаратах. Известно дугогасительное устройство, содержащее направляющие рога, представляющие собой металлические пластины прямоугольной формы(а.с. СССР 542255 кл. Н 01 Н 9/46, 1977). Недостатком данного устройства является относительно большой расход металла на производство рогов. Устранить указанный недостаток уменьшением площади рогов (путем уменьшения их длины или ширины) в данном устройстве невозможно в связи со значительным снижением эффективности дугогашения. Задача, решаемая предлагаемой полезной моделью, заключается в снижении расхода металла на производство дугогасительного устройства. Сущность полезной модели заключается в том,что предложено дугогасительное устройство, один из рогов которого выполнен в форме многоугольной пластины, площадь которой значительно меньше площади прямоугольной пластины сходных размеров. На фиг. 1 изображен дугогасительный рог на фиг.2 - дугогасительное устройство в сборе. Дугогасительный рог 1 представляет собой металлическую пластину небольшой толщины (0,1-3 мм в зависимости от конструкции), площадь которой ступенчато увеличивается от основания к верхней части. В верхней части имеется фигурный вырез. Общая площадь данной пластины в среднем на 30 ниже, чем площадь сплошной четырехугольной пластины сходных размеров и пропорции. Дугогасительное устройство в сборе, изображенное на фиг.2 (вид сбоку в разрезе) содержит дугогасительный рог ступенчатой формы 1, дугогасительный рог произвольной формы 2, катушку магнитного дутья 3 и металлическую решетку 4. Верх 2 няя часть рога 1 (на которую приходится наибольший процент площади рога) расположена напротив решетки 4. Под устройством расположена контактная группа 5 коммутационного аппарата. Электрическое соединение рога 2 и катушки магнитного дутья 3 с контактной группой 5 на фигуре условно не показано. Устройство предназначено для работы в дугогасительной камере (в качестве нее может быть использован корпус коммутационного аппарата). Дугогасительное устройство работает следующим образом при размыкании контактной группы 5 возникает электрическая дуга, которая под воздействием катушки 3, быстро перемещается вверх по дугогасительным рогам 1 и 2 и гаснет на пластинах решетки 4. Расположение наибольшего процента площади рога 1 напротив решетки 4 позволяет надежно удерживать ствол дуги в наиболее ответственный момент дугогашения - при соприкосновении дуги с пластинами решетки 4. Это позволит обеспечить эффективность дугогашения не ниже чем в известных устройствах, при значительно меньшей общей площади дугогасительного рога. Предложенное конструктивное исполнение позволит значительно уменьшить площадь дугогасительного рога и, следовательно, расход металла на изготовление устройства, при сохранении необходимой эффективности дугогашения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Дугогасительное устройство коммутационного аппарата, содержащее катушку магнитного дутья,дугогасительные рога и металлическую решетку,отличающееся тем, что один рог выполнен ступенчато расширяющимся от основания к верхней части,и с фигурным вырезом в верхней части, как показано на фиг.1.
