Устройство для дезинфекции воды

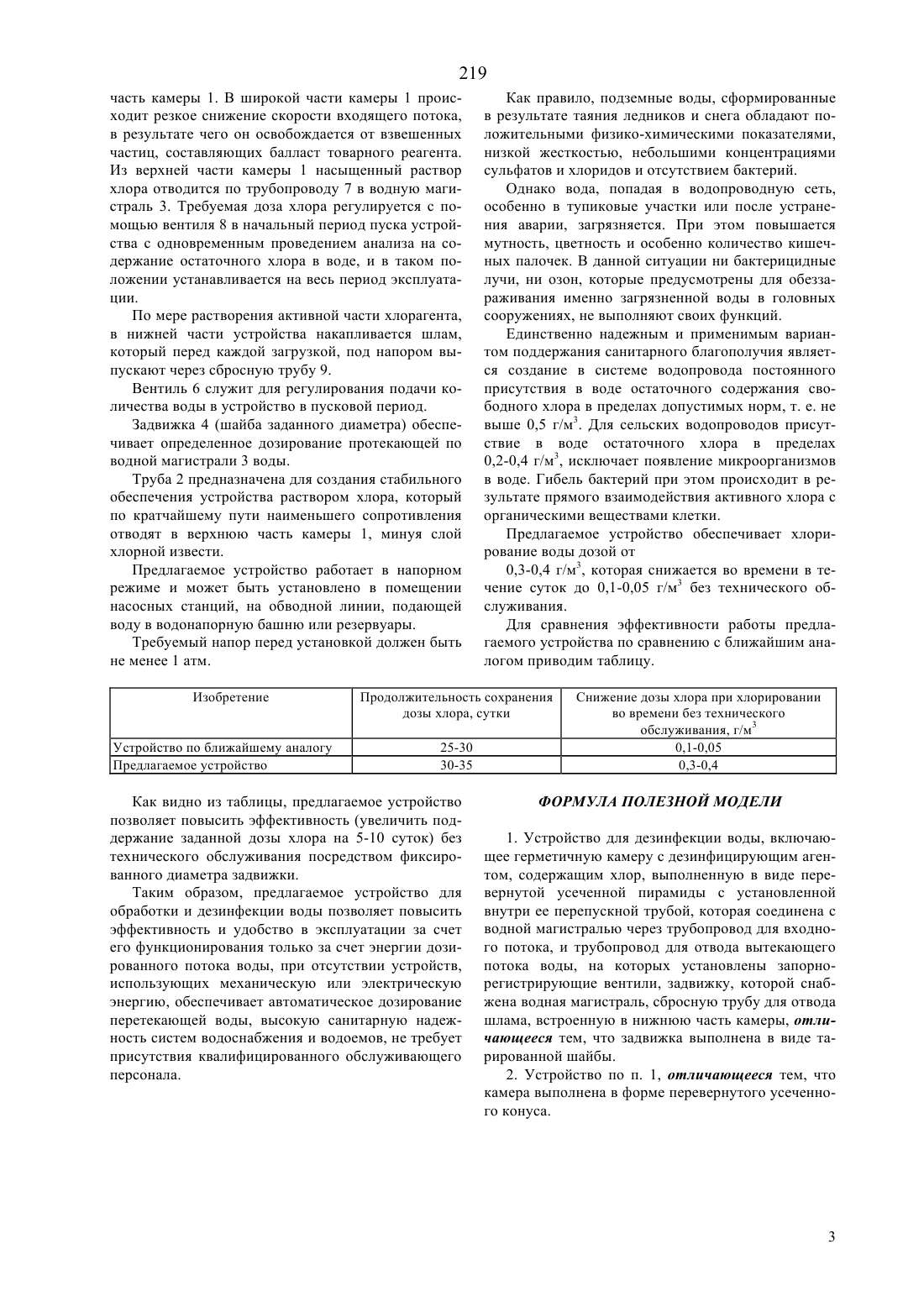

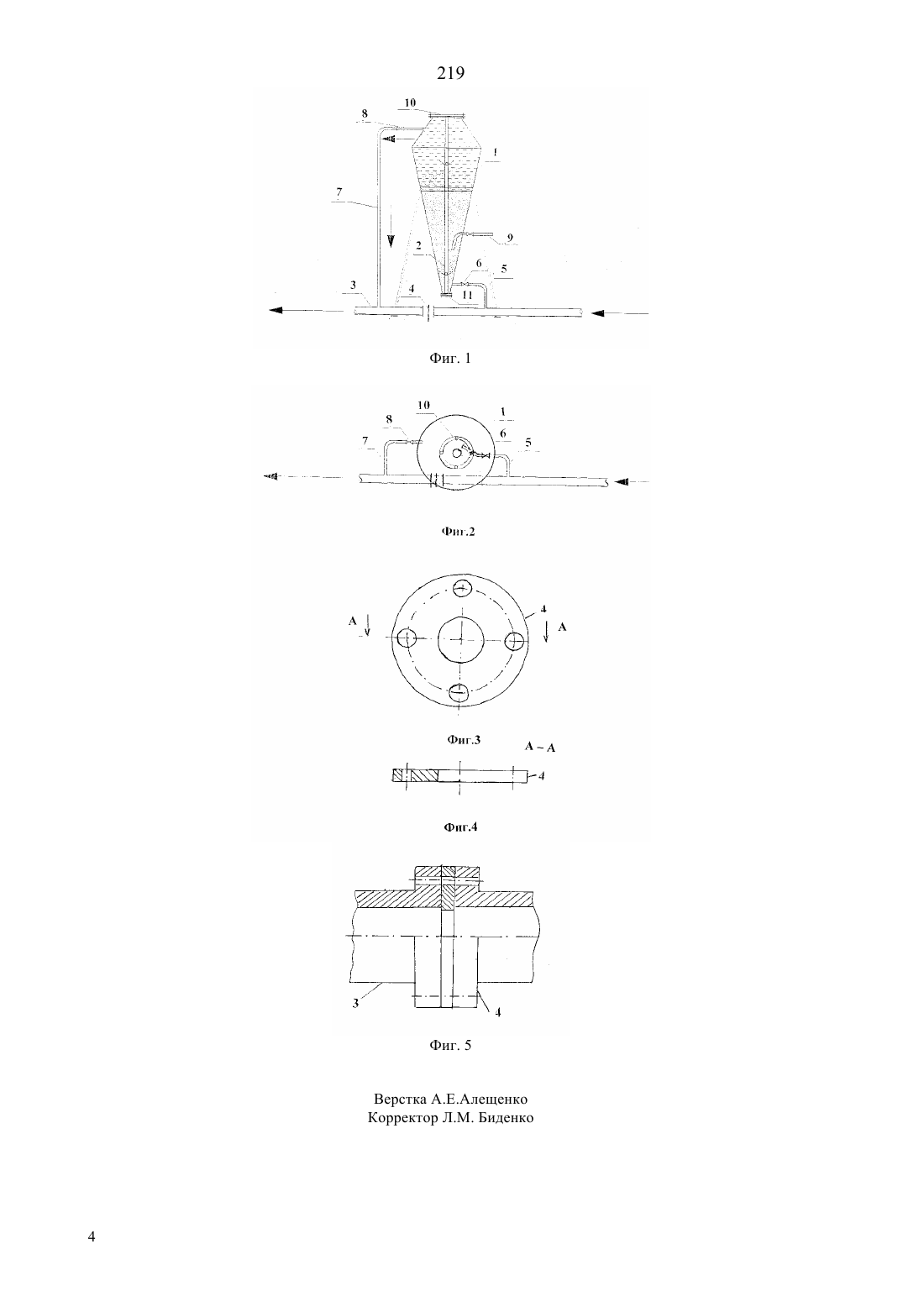

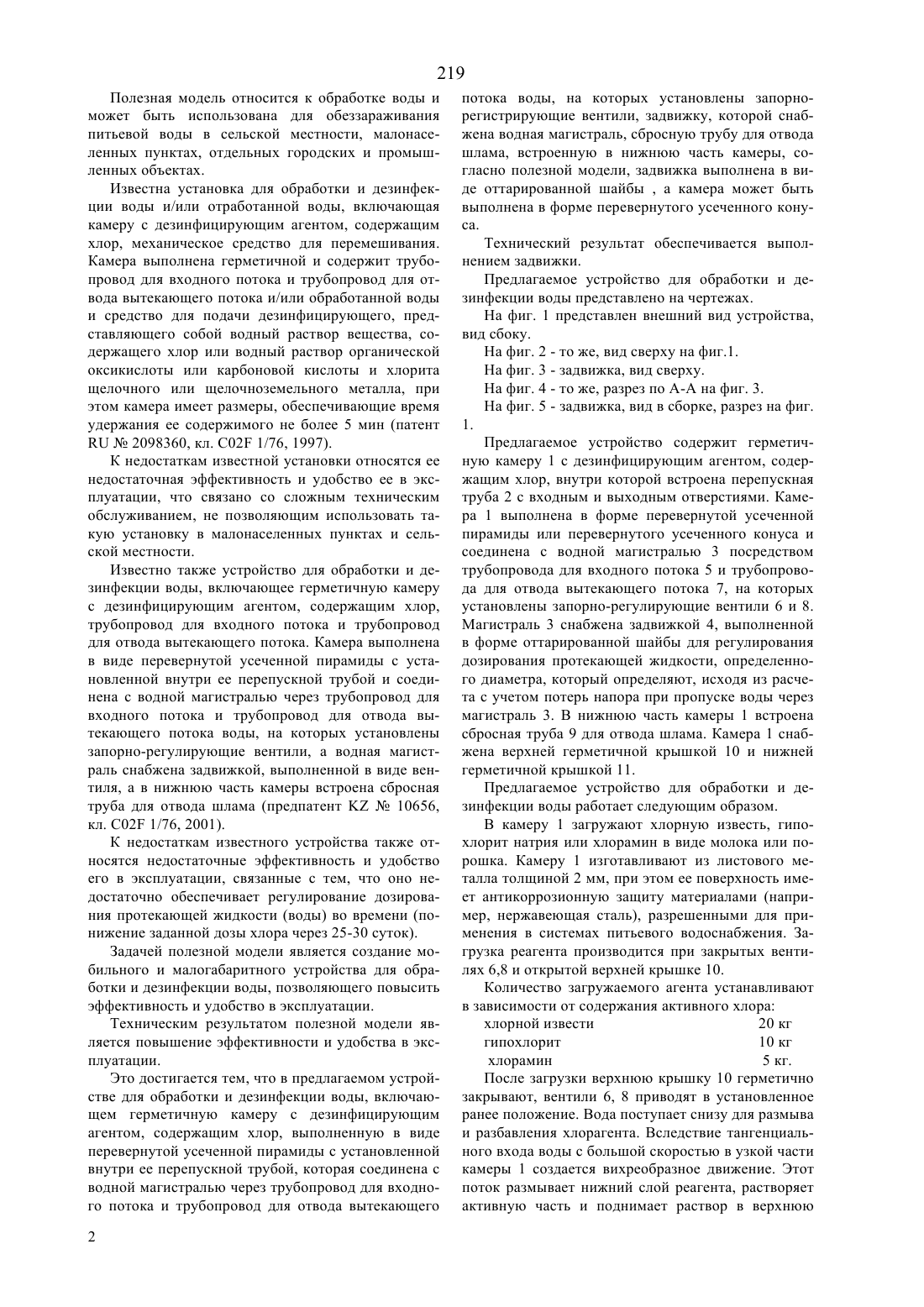

(51)7 02 1/76 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Мырзахметов Менлибай Жумартов Ельшибек Батырбекович Жумартова Алия Ельшибековна(54) УСТРОЙСТВО ДЛЯ ДЕЗИНФЕКЦИИ ВОДЫ(57) Полезная модель относится к обработке воды и может быть использована для обеззараживания питьевой воды в сельской местности, малонаселенных пунктах, отдельных городских и промышленных объектах. Техническим результатом полезной модели является повышение эффективности и удобства в эксплуатации. Это достигается тем, что в предлагаемом устройстве для обработки и дезинфекции воды, включающим герметичную камеру с дезинфицирующим агентом, содержащим хлор, выполненную в виде перевернутой усеченной пирамиды с установленной внутри ее перепускной трубой, которая соединена с водной магистралью через трубопровод для входного потока и трубопровод для отвода вытекающего потока воды, на которых установлены запорнорегистрирующие вентили, задвижку, которой снабжена водная магистраль, сбросную трубу для отвода шлама, встроенную в нижнюю часть камеры, согласно полезной модели, задвижка выполнена в виде оттарированной шайбы, а камера может быть выполнена в форме перевернутого усеченного конуса. 219 Полезная модель относится к обработке воды и может быть использована для обеззараживания питьевой воды в сельской местности, малонаселенных пунктах, отдельных городских и промышленных объектах. Известна установка для обработки и дезинфекции воды и/или отработанной воды, включающая камеру с дезинфицирующим агентом, содержащим хлор, механическое средство для перемешивания. Камера выполнена герметичной и содержит трубопровод для входного потока и трубопровод для отвода вытекающего потока и/или обработанной воды и средство для подачи дезинфицирующего, представляющего собой водный раствор вещества, содержащего хлор или водный раствор органической оксикислоты или карбоновой кислоты и хлорита щелочного или щелочноземельного металла, при этом камера имеет размеры, обеспечивающие время удержания ее содержимого не более 5 мин (патент 2098360, кл. С 02 1/76, 1997). К недостаткам известной установки относятся ее недостаточная эффективность и удобство ее в эксплуатации, что связано со сложным техническим обслуживанием, не позволяющим использовать такую установку в малонаселенных пунктах и сельской местности. Известно также устройство для обработки и дезинфекции воды, включающее герметичную камеру с дезинфицирующим агентом, содержащим хлор,трубопровод для входного потока и трубопровод для отвода вытекающего потока. Камера выполнена в виде перевернутой усеченной пирамиды с установленной внутри ее перепускной трубой и соединена с водной магистралью через трубопровод для входного потока и трубопровод для отвода вытекающего потока воды, на которых установлены запорно-регулирующие вентили, а водная магистраль снабжена задвижкой, выполненной в виде вентиля, а в нижнюю часть камеры встроена сбросная труба для отвода шлама (предпатент 10656,кл. С 02 1/76, 2001). К недостаткам известного устройства также относятся недостаточные эффективность и удобство его в эксплуатации, связанные с тем, что оно недостаточно обеспечивает регулирование дозирования протекающей жидкости (воды) во времени (понижение заданной дозы хлора через 25-30 суток). Задачей полезной модели является создание мобильного и малогабаритного устройства для обработки и дезинфекции воды, позволяющего повысить эффективность и удобство в эксплуатации. Техническим результатом полезной модели является повышение эффективности и удобства в эксплуатации. Это достигается тем, что в предлагаемом устройстве для обработки и дезинфекции воды, включающем герметичную камеру с дезинфицирующим агентом, содержащим хлор, выполненную в виде перевернутой усеченной пирамиды с установленной внутри ее перепускной трубой, которая соединена с водной магистралью через трубопровод для входного потока и трубопровод для отвода вытекающего 2 потока воды, на которых установлены запорнорегистрирующие вентили, задвижку, которой снабжена водная магистраль, сбросную трубу для отвода шлама, встроенную в нижнюю часть камеры, согласно полезной модели, задвижка выполнена в виде оттарированной шайбы , а камера может быть выполнена в форме перевернутого усеченного конуса. Технический результат обеспечивается выполнением задвижки. Предлагаемое устройство для обработки и дезинфекции воды представлено на чертежах. На фиг. 1 представлен внешний вид устройства,вид сбоку. На фиг. 2 - то же, вид сверху на фиг.1. На фиг. 3 - задвижка, вид сверху. На фиг. 4 - то же, разрез по А-А на фиг. 3. На фиг. 5 - задвижка, вид в сборке, разрез на фиг. 1. Предлагаемое устройство содержит герметичную камеру 1 с дезинфицирующим агентом, содержащим хлор, внутри которой встроена перепускная труба 2 с входным и выходным отверстиями. Камера 1 выполнена в форме перевернутой усеченной пирамиды или перевернутого усеченного конуса и соединена с водной магистралью 3 посредством трубопровода для входного потока 5 и трубопровода для отвода вытекающего потока 7, на которых установлены запорно-регулирующие вентили 6 и 8. Магистраль 3 снабжена задвижкой 4, выполненной в форме оттарированной шайбы для регулирования дозирования протекающей жидкости, определенного диаметра, который определяют, исходя из расчета с учетом потерь напора при пропуске воды через магистраль 3. В нижнюю часть камеры 1 встроена сбросная труба 9 для отвода шлама. Камера 1 снабжена верхней герметичной крышкой 10 и нижней герметичной крышкой 11. Предлагаемое устройство для обработки и дезинфекции воды работает следующим образом. В камеру 1 загружают хлорную известь, гипохлорит натрия или хлорамин в виде молока или порошка. Камеру 1 изготавливают из листового металла толщиной 2 мм, при этом ее поверхность имеет антикоррозионную защиту материалами (например, нержавеющая сталь), разрешенными для применения в системах питьевого водоснабжения. Загрузка реагента производится при закрытых вентилях 6,8 и открытой верхней крышке 10. Количество загружаемого агента устанавливают в зависимости от содержания активного хлора хлорной извести 20 кг гипохлорит 10 кг хлорамин 5 кг. После загрузки верхнюю крышку 10 герметично закрывают, вентили 6, 8 приводят в установленное ранее положение. Вода поступает снизу для размыва и разбавления хлорагента. Вследствие тангенциального входа воды с большой скоростью в узкой части камеры 1 создается вихреобразное движение. Этот поток размывает нижний слой реагента, растворяет активную часть и поднимает раствор в верхнюю 219 часть камеры 1. В широкой части камеры 1 происходит резкое снижение скорости входящего потока,в результате чего он освобождается от взвешенных частиц, составляющих балласт товарного реагента. Из верхней части камеры 1 насыщенный раствор хлора отводится по трубопроводу 7 в водную магистраль 3. Требуемая доза хлора регулируется с помощью вентиля 8 в начальный период пуска устройства с одновременным проведением анализа на содержание остаточного хлора в воде, и в таком положении устанавливается на весь период эксплуатации. По мере растворения активной части хлорагента,в нижней части устройства накапливается шлам,который перед каждой загрузкой, под напором выпускают через сбросную трубу 9. Вентиль 6 служит для регулирования подачи количества воды в устройство в пусковой период. Задвижка 4 (шайба заданного диаметра) обеспечивает определенное дозирование протекающей по водной магистрали 3 воды. Труба 2 предназначена для создания стабильного обеспечения устройства раствором хлора, который по кратчайшему пути наименьшего сопротивления отводят в верхнюю часть камеры 1, минуя слой хлорной извести. Предлагаемое устройство работает в напорном режиме и может быть установлено в помещении насосных станций, на обводной линии, подающей воду в водонапорную башню или резервуары. Требуемый напор перед установкой должен быть не менее 1 атм. Изобретение Устройство по ближайшему аналогу Предлагаемое устройство Как правило, подземные воды, сформированные в результате таяния ледников и снега обладают положительными физико-химическими показателями,низкой жесткостью, небольшими концентрациями сульфатов и хлоридов и отсутствием бактерий. Однако вода, попадая в водопроводную сеть,особенно в тупиковые участки или после устранения аварии, загрязняется. При этом повышается мутность, цветность и особенно количество кишечных палочек. В данной ситуации ни бактерицидные лучи, ни озон, которые предусмотрены для обеззараживания именно загрязненной воды в головных сооружениях, не выполняют своих функций. Единственно надежным и применимым вариантом поддержания санитарного благополучия является создание в системе водопровода постоянного присутствия в воде остаточного содержания свободного хлора в пределах допустимых норм, т. е. не выше 0,5 г/м 3. Для сельских водопроводов присутствие в воде остаточного хлора в пределах 0,2-0,4 г/м 3, исключает появление микроорганизмов в воде. Гибель бактерий при этом происходит в результате прямого взаимодействия активного хлора с органическими веществами клетки. Предлагаемое устройство обеспечивает хлорирование воды дозой от 0,3-0,4 г/м 3, которая снижается во времени в течение суток до 0,1-0,05 г/м 3 без технического обслуживания. Для сравнения эффективности работы предлагаемого устройства по сравнению с ближайшим аналогом приводим таблицу. Продолжительность сохранения дозы хлора, сутки 25-30 30-35 Как видно из таблицы, предлагаемое устройство позволяет повысить эффективность (увеличить поддержание заданной дозы хлора на 5-10 суток) без технического обслуживания посредством фиксированного диаметра задвижки. Таким образом, предлагаемое устройство для обработки и дезинфекции воды позволяет повысить эффективность и удобство в эксплуатации за счет его функционирования только за счет энергии дозированного потока воды, при отсутствии устройств,использующих механическую или электрическую энергию, обеспечивает автоматическое дозирование перетекающей воды, высокую санитарную надежность систем водоснабжения и водоемов, не требует присутствия квалифицированного обслуживающего персонала. Снижение дозы хлора при хлорировании во времени без технического обслуживания, г/м 3 0,1-0,05 0,3-0,4 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для дезинфекции воды, включающее герметичную камеру с дезинфицирующим агентом, содержащим хлор, выполненную в виде перевернутой усеченной пирамиды с установленной внутри ее перепускной трубой, которая соединена с водной магистралью через трубопровод для входного потока, и трубопровод для отвода вытекающего потока воды, на которых установлены запорнорегистрирующие вентили, задвижку, которой снабжена водная магистраль, сбросную трубу для отвода шлама, встроенную в нижнюю часть камеры, отличающееся тем, что задвижка выполнена в виде тарированной шайбы. 2. Устройство по п. 1, отличающееся тем, что камера выполнена в форме перевернутого усеченного конуса.
