Многоместная форма для изготовления изделий из пенобетона

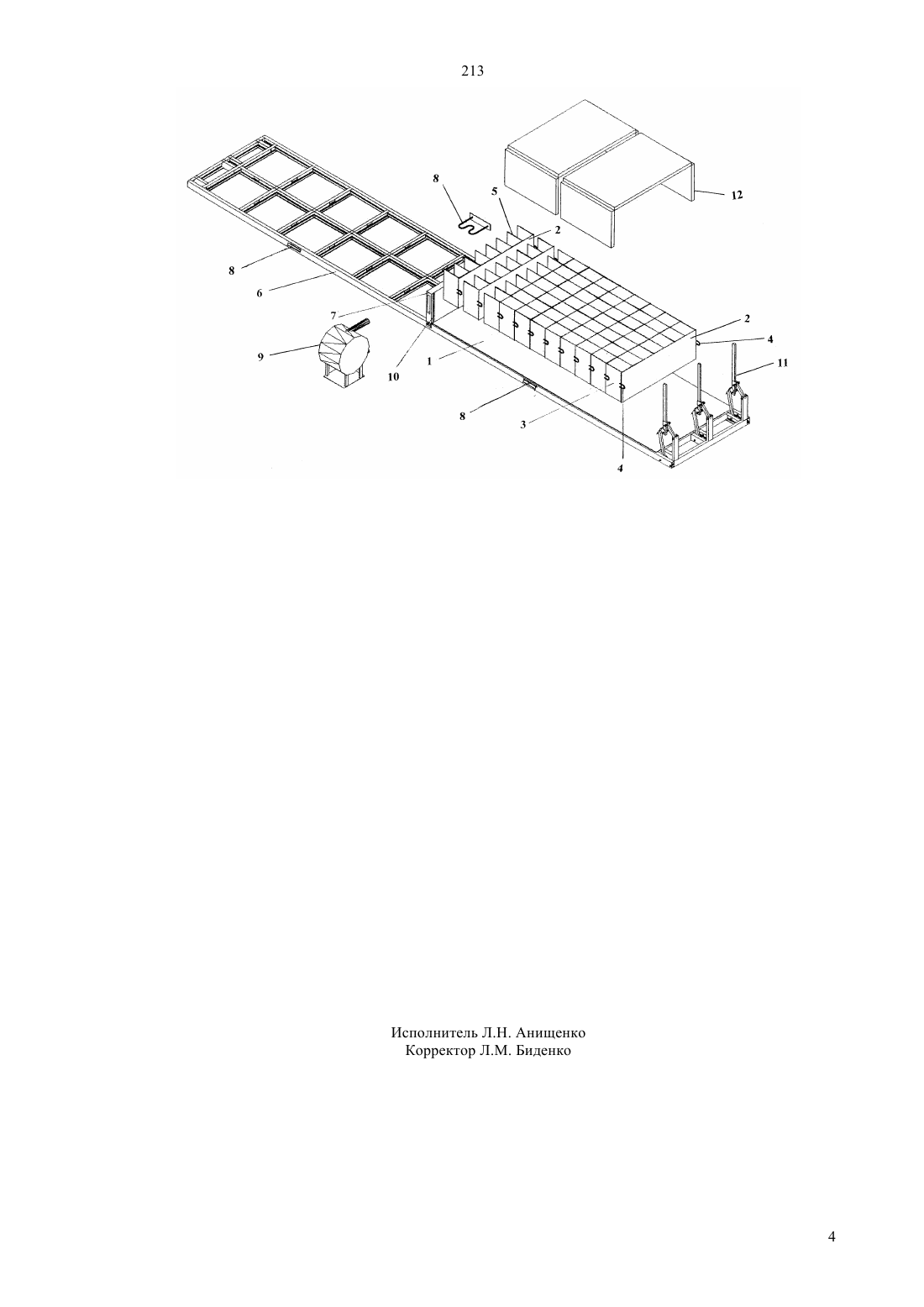

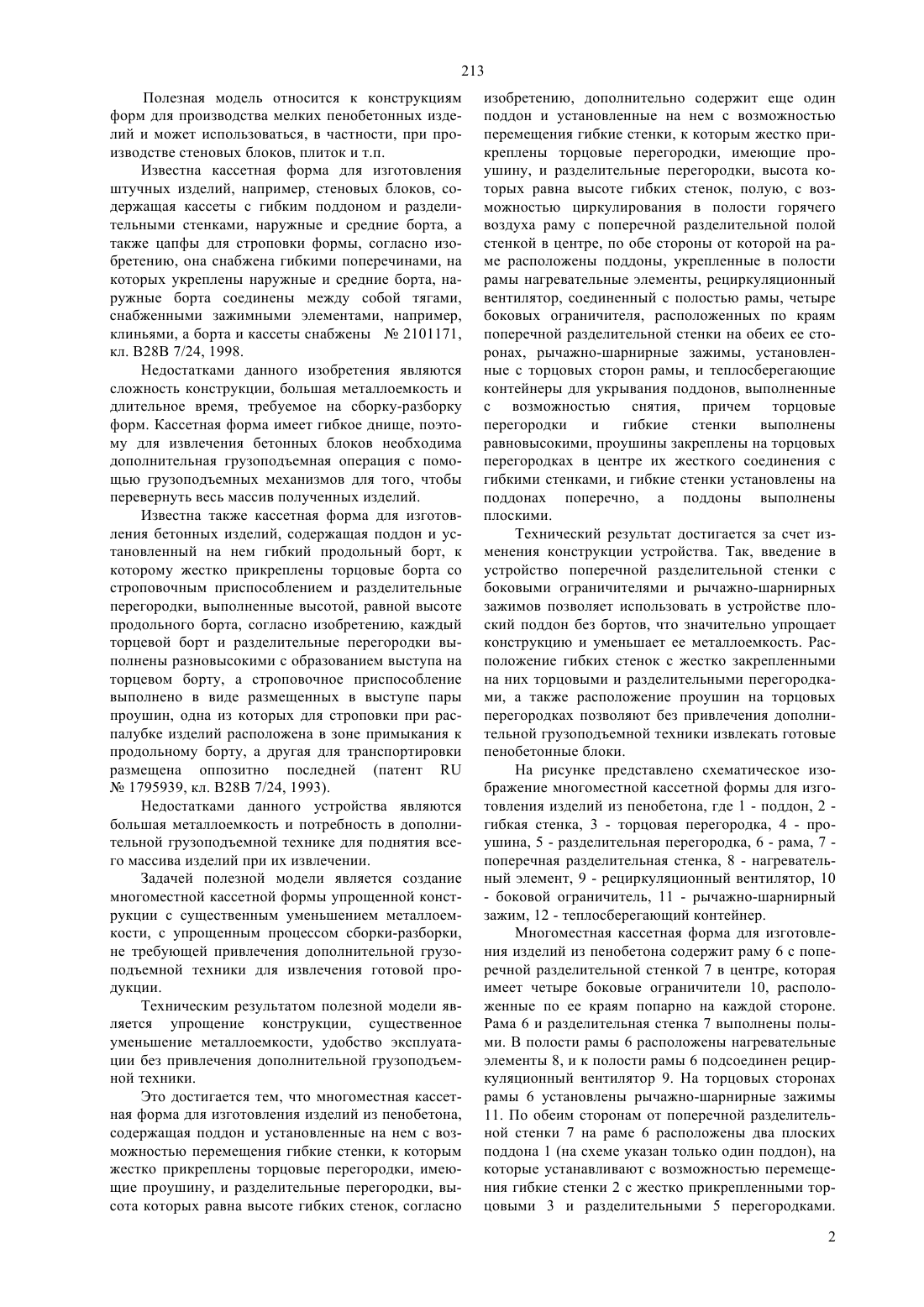

(51)7 28 7/24 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) МНОГОМЕСТНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ПЕНОБЕТОНА(57) Полезная модель относится к конструкциям форм для производства мелких пенобетонных изделий и может использоваться, в частности, при производстве стеновых блоков, плиток и т.п. Техническим результатом полезной модели является упрощение конструкции, существенное уменьшение металлоемкости, удобство эксплуатации без привлечения дополнительной грузоподъемной техники. Это достигается тем, что многоместная кассетная форма для изготовления изделий из пенобетона,содержащая поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, согласно изобретению, дополнительно содержит еще один поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, полую, с возможностью циркулирования в полости горячего воздуха раму с поперечной разделительной полой стенкой в центре, по обе стороны от которой на раме расположены поддоны, укрепленные в полости рамы нагревательные элементы, рециркуляционный вентилятор, соединенный с полостью рамы, четыре боковых ограничителя, расположенных по краям поперечной разделительной стенки на обеих ее сторонах, рычажно-шарнирные зажимы, установленные с торцовых сторон рамы, и теплосберегающие контейнеры для укрывания поддонов, выполненные с возможностью снятия, причем торцовые перегородки и гибкие стенки выполнены равновысокими, проушины закреплены на торцовых перегородках в центре их жесткого соединения с гибкими стенками, и гибкие стенки установлены на поддонах поперечно, а поддоны выполнены плоскими. 213 Полезная модель относится к конструкциям форм для производства мелких пенобетонных изделий и может использоваться, в частности, при производстве стеновых блоков, плиток и т.п. Известна кассетная форма для изготовления штучных изделий, например, стеновых блоков, содержащая кассеты с гибким поддоном и разделительными стенками, наружные и средние борта, а также цапфы для строповки формы, согласно изобретению, она снабжена гибкими поперечинами, на которых укреплены наружные и средние борта, наружные борта соединены между собой тягами,снабженными зажимными элементами, например,клиньями, а борта и кассеты снабжены 2101171,кл. В 28 В 7/24, 1998. Недостатками данного изобретения являются сложность конструкции, большая металлоемкость и длительное время, требуемое на сборку-разборку форм. Кассетная форма имеет гибкое днище, поэтому для извлечения бетонных блоков необходима дополнительная грузоподъемная операция с помощью грузоподъемных механизмов для того, чтобы перевернуть весь массив полученных изделий. Известна также кассетная форма для изготовления бетонных изделий, содержащая поддон и установленный на нем гибкий продольный борт, к которому жестко прикреплены торцовые борта со строповочным приспособлением и разделительные перегородки, выполненные высотой, равной высоте продольного борта, согласно изобретению, каждый торцевой борт и разделительные перегородки выполнены разновысокими с образованием выступа на торцевом борту, а строповочное приспособление выполнено в виде размещенных в выступе пары проушин, одна из которых для строповки при распалубке изделий расположена в зоне примыкания к продольному борту, а другая для транспортировки размещена оппозитно последней (патент 1795939, кл. В 28 В 7/24, 1993). Недостатками данного устройства являются большая металлоемкость и потребность в дополнительной грузоподъемной технике для поднятия всего массива изделий при их извлечении. Задачей полезной модели является создание многоместной кассетной формы упрощенной конструкции с существенным уменьшением металлоемкости, с упрощенным процессом сборки-разборки,не требующей привлечения дополнительной грузоподъемной техники для извлечения готовой продукции. Техническим результатом полезной модели является упрощение конструкции, существенное уменьшение металлоемкости, удобство эксплуатации без привлечения дополнительной грузоподъемной техники. Это достигается тем, что многоместная кассетная форма для изготовления изделий из пенобетона,содержащая поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, согласно изобретению, дополнительно содержит еще один поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, полую, с возможностью циркулирования в полости горячего воздуха раму с поперечной разделительной полой стенкой в центре, по обе стороны от которой на раме расположены поддоны, укрепленные в полости рамы нагревательные элементы, рециркуляционный вентилятор, соединенный с полостью рамы, четыре боковых ограничителя, расположенных по краям поперечной разделительной стенки на обеих ее сторонах, рычажно-шарнирные зажимы, установленные с торцовых сторон рамы, и теплосберегающие контейнеры для укрывания поддонов, выполненные с возможностью снятия, причем торцовые перегородки и гибкие стенки выполнены равновысокими, проушины закреплены на торцовых перегородках в центре их жесткого соединения с гибкими стенками, и гибкие стенки установлены на поддонах поперечно, а поддоны выполнены плоскими. Технический результат достигается за счет изменения конструкции устройства. Так, введение в устройство поперечной разделительной стенки с боковыми ограничителями и рычажно-шарнирных зажимов позволяет использовать в устройстве плоский поддон без бортов, что значительно упрощает конструкцию и уменьшает ее металлоемкость. Расположение гибких стенок с жестко закрепленными на них торцовыми и разделительными перегородками, а также расположение проушин на торцовых перегородках позволяют без привлечения дополнительной грузоподъемной техники извлекать готовые пенобетонные блоки. На рисунке представлено схематическое изображение многоместной кассетной формы для изготовления изделий из пенобетона, где 1 - поддон, 2 гибкая стенка, 3 - торцовая перегородка, 4 - проушина, 5 - разделительная перегородка, 6 - рама, 7 поперечная разделительная стенка, 8 - нагревательный элемент, 9 - рециркуляционный вентилятор, 10- боковой ограничитель, 11 - рычажно-шарнирный зажим, 12 - теплосберегающий контейнер. Многоместная кассетная форма для изготовления изделий из пенобетона содержит раму 6 с поперечной разделительной стенкой 7 в центре, которая имеет четыре боковые ограничители 10, расположенные по ее краям попарно на каждой стороне. Рама 6 и разделительная стенка 7 выполнены полыми. В полости рамы 6 расположены нагревательные элементы 8, и к полости рамы 6 подсоединен рециркуляционный вентилятор 9. На торцовых сторонах рамы 6 установлены рычажно-шарнирные зажимы 11. По обеим сторонам от поперечной разделительной стенки 7 на раме 6 расположены два плоских поддона 1 (на схеме указан только один поддон), на которые устанавливают с возможностью перемещения гибкие стенки 2 с жестко прикрепленными торцовыми 3 и разделительными 5 перегородками. 2 213 Гибкая стенка 2 с торцовыми 3 и разделительными 5 перегородками образуют гребенку. Все элементы гребенки одинаковой высоты. На каждой торцовой перегородке 3 в центре ее жесткого соединения с гибкой стенкой 2 закреплена проушина 4. Устройство имеет съемные теплосберегающие контейнеры 12. Многоместная кассетная форма работает следующим образом. На поддоне 1, установленном на раме 6, перемещают первую гребенку, состоящую из гибкой стенки 2 с торцовыми 3 и разделительными 5 перегородками до упора в поперечную разделительную стенку 7. При этом боковые ограничители 10 фиксируют торцовые перегородки 3 гребенки и не позволяют ей перемещаться в боковом направлении. Следующую гребенку перемещают по поддону 1 до упора в первую, фиксируя ее от бокового перемещения с помощью проушин 4 первой гребенки, и т.д. Все гребенки одновременно зажимаются в единый многоместный пакет форм с помощью рычажношарнирных зажимов 11. Формы заполняют пенобетоном. В случае необходимости для обогревания форм с пенобетоном включают нагревательные элементы 8, расположенные в раме 6, и рециркуляционный вентилятор 9 для равномерного распределения нагретого воздуха в полостях рамы 6 и поперечнойразделительной стенки 7. Чтобы сохранить тепло, поддоны с формами накрывают теплосберегающими контейнерами 12. Для извлечения готовых блоков поворачивают вверх рычажношарнирные зажимы 11, при этом весь пакет гребенок освобождается от их воздействия. В проушины 4 последней в ряду гребенки вставляют стержень, к которому прилагают горизонтально направленное усилие для перемещения гребенки по направлению к рычажно-шарнирным зажимам 11 и освобождения от проушин следующей за ней гребенки. Причем значительная масса пенобетонных блоков тормозит перемещение и способствует тому, что гибкая стенка 2 гребенки изгибается в плоскости, освобождаясь от отформованных блоков. Готовые блоки убирают с поддона 1, освобождая место для перемещения следующей гребенки. Процесс повторяют до полного освобождения всего комплекта форм. Таким образом, предлагаемая полезная модель удобна в эксплуатации, не требует значительных физических усилий и обладает меньшей металлоемкостью по сравнению с аналогами. Кроме того, она легко может быть трансформирована в сторону увеличения количества формообразующих элементов до необходимого в пределах производственного участка. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Многоместная кассетная форма для изготовления изделий из пенобетона, содержащая поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, отличающаяся тем, что дополнительно содержит еще один поддон и установленные на нем с возможностью перемещения гибкие стенки, к которым жестко прикреплены торцовые перегородки, имеющие проушину, и разделительные перегородки, высота которых равна высоте гибких стенок, полую, с возможностью циркулирования в полости горячего воздуха раму с поперечной разделительной полой стенкой в центре, по обе стороны от которой на раме расположены поддоны,укрепленные в полости рамы нагревательные элементы, рециркуляционный вентилятор, соединенный с полостью рамы, четыре боковых ограничителя, расположенных по краям поперечной разделительной стенки на обеих ее сторонах, рычажношарнирные зажимы, установленные с торцовых сторон рамы, и теплосберегающие контейнеры для укрывания поддонов, выполненные с возможностью снятия, причем торцовые перегородки и гибкие стенки выполнены равновысокими, проушины закреплены на торцовых перегородках в центре их жесткого соединения с гибкими стенками, и гибкие стенки установлены на поддонах поперечно, а поддоны выполнены плоскими.
