Устройство для выпуска молоди рыб из транспортной емкости в водоем, при интродукции и зарыблении

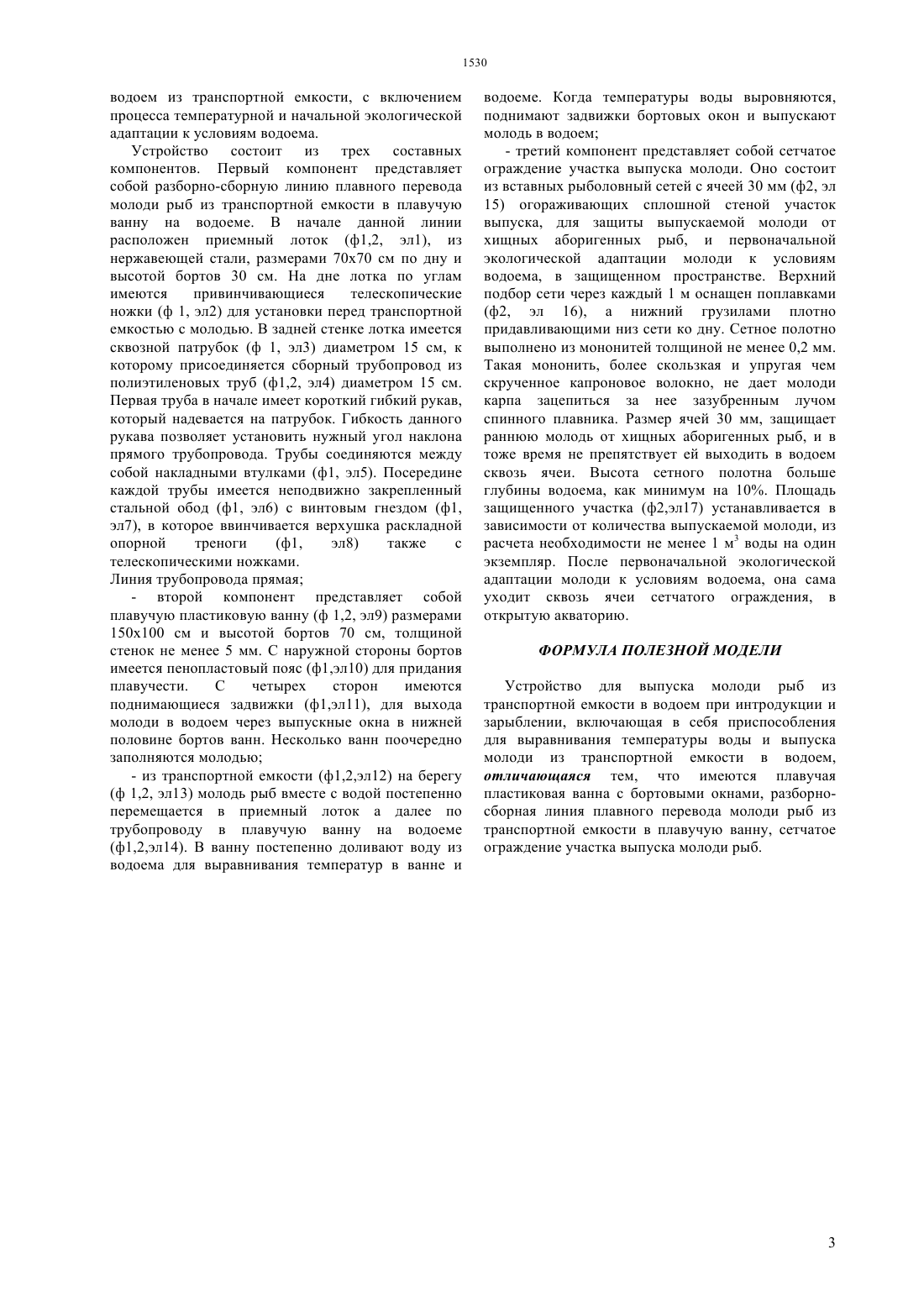

(51) 01 61/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ собой плавучую пластиковую ванну. Несколько ванн поочередно заполняются молодью. Из транспортной емкости молодь рыб вместе с водой понемногу перемещается в приемный лоток, а далее по трубопроводу в плавучую ванну на водоеме. В ванну понемногу доливают воду из водоема для постепенного выравнивания температур в ванне и водоеме. Когда температуры воды выровняются, поднимают бортовые задвижки и выпускают молодь в водоем. Третий компонент представляет собой сетчатое ограждение участка выпуска молоди. Он состоит из вставных рыболовный сетей с ячеей 30 мм, огораживающих сплошной стеной участок выпуска, для защиты выпускаемой молоди от хищных аборигенных рыб,и первоначальной экологической адаптации молоди к условиям водоема, в защищенном пространстве. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется приспособление для выравнивания температуры воды в транспортной емкости и водоеме имеется приспособление для выпуска молоди из транспортной емкости в водоем. Наиболее существенными отличительными признаками от аналога являются следующие имеются плавучая ванна для температурной адаптации, разборно-сборная линия плавного перевода молоди рыб из транспортной емкости в плавучую ванну и сетчатое ограждение водного участка выпуска молоди, для ее начальной экологической адаптации к условиям водоема.(72) Асылбекова Сауле Жангировна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Беляев В.И. Справочник по рыбоводству и рыболовству. Минск, 1986. С. 175-176(54) УСТРОЙСТВО ДЛЯ ВЫПУСКА МОЛОДИ РЫБ ИЗ ТРАНСПОРТНОЙ ЕМКОСТИ В ВОДОЕМ,ПРИ ИНТРОДУКЦИИ И ЗАРЫБЛЕНИИ(57) Устройство для выпуска молоди рыб из транспортной емкости в водоем при интродукции и зарыблении, относится к рыбоводству в части зарыбления водоемов в целях развития аквакультуры. Задачей изобретения является повышение эффективности интродукции и зарыбления водоемов. Ожидаемый технический результат - это бережный плавный перевод молоди из транспортной емкости в водоем температурная адаптация молоди рыб начальная экологическая адаптация молоди к условиям водоема на защищенном участке. Полезная модель состоит из трех составных компонентов. Первый компонент представляет собой разборно-сборную линию плавного перевода молоди рыб из транспортной емкости в плавучую ванну на водоеме. Второй компонент представляет При зарыблении аквакультурных водоемов,выпуск молоди рыб из транспортной емкости является одним из ответственных моментов. После перевозки молодь ослаблена, и выпускать ее в водоем необходимо с особой осторожностью, чтобы не травмировать. Также необходимо постепенно уравнять температуру воды в емкости, с температурой воды в водоеме. В противном случае молодь рыб может погибнуть от температурного шока (Привезенцев Ю.А. Выращивание рыб в малых водоемах. М., 2000, с. 47). Предлагаемое изобретение позволяет обеспечить бережный выпуск молоди в водоем из транспортной емкости, с включением процесса температурной и начальной экологической адаптации к условиям водоема. 1 Область техники Предлагаемая полезная модель относится к рыбоводству, в части зарыбления водоемов в целях развития аквакультуры. 2 Уровень техники Наиболее близким аналогом изобретения является устройство описанное в способе выпуска молоди в водоем (Беляев В.И. Справочник по рыбоводству и рыболовству. Минск, 1986. С. 175176). В данном способе, после доставки молоди рыб на зарыбляемый водоем, добиваются выравнивания температуры воды. Разница температур в транспортной емкости и водоеме должна быть минимальной. Для этого в емкость с рыбой постепенно доливают воду их водоема, вручную ведрами или насосом. После выравнивания температуры воды в транспортной емкости и водоеме, молодь рыб выпускают в водоем вручную ведрами или по шлангу. Таким образом,применяемое в данном способе устройство для выпуска молоди достаточно простое. Приспособление для выравнивания температуры воды в транспортной емкости и водоеме представлено ведрами и насосом. Приспособление для выпуска молоди из транспортной емкости в водоем представлено ведрами и шлангом. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- не имеется плавучей ванны с выпускными бортовыми окнами- не имеется разборно-сборной линии плавного перевода молоди рыб из транспортной емкости в плавучую ванну- не имеется сетчатого ограждения водного участка выпуска молоди,для начальной экологической адаптации к условиям водоема. Совпадающими существенными признаками аналога и изобретения являются следующие- имеется приспособление для выравнивания температуры воды в транспортной емкости и водоеме- имеется приспособление для выпуска молоди из транспортной емкости в водоем. 3 Сущность полезной модели Задачи повышение эффективности интродукции и зарыбления водоемов. 2 Ожидаемый технический результат бережный плавный перевод молоди из транспортной емкости в водоем температурная адаптация молоди рыб начальная экологическая адаптация молоди к условиям водоема на защищенном участке. Достижение технического результата осуществляется следующим- модель содержит в себе разборно-сборную линию плавного перевода молоди рыб из транспортной емкости в плавучую ванну на водоеме. В начале данной линии расположен приемный лоток с телескопическими ножками. В задней стенке лотка имеется сквозной патрубок, к которому присоединяется сборный трубопровод из полиэтиленовых труб- имеется плавучая пластиковая ванна с открывающимися задвижками для выхода молоди в водоем через выпускные окна в нижней половине бортов- из транспортной емкости на берегу молодь рыб вместе с водой понемногу перемещается в приемный лоток а далее по трубопроводу в плавучую ванну на водоеме. В нее постепенно доливают воду из водоема для выравнивания температур в ванне и водоеме. Когда температуры воды выровняются, поднимают бортовые задвижки и выпускают молодь в водоем- имеется сетчатое ограждение участка выпуска молоди из вставных рыболовный сетей с ячеей 30 мм, огораживающих участок выпуска, для защиты выпускаемой молоди от хищных аборигенных рыб,и первоначальной экологической адаптации молоди к условиям водоема, в защищенном пространстве. Наиболее существенными отличительными признаками от аналога являются- имеется плавучая ванна с выпускными бортовыми окнами- имеется разборно-сборная линия плавного перевода молоди рыб из транспортной емкости в плавучую ванну- имеется разборно-сборное сетчатое ограждение водного участка выпуска молоди. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется приспособление для выравнивания температуры воды в транспортной емкости и на водоеме- имеется приспособление для выпуска молоди из транспортной емкости в водоем. 4 Перечень фигур чертежей 1) Фиг.1 - Устройство для выпуска молоди рыб из транспортной емкости в водоем при интродукции и зарыблении, разрез, вид сбоку 2) Фиг.2 - Устройство для выпуска молоди рыб из транспортной емкости в водоем при интродукции и зарыблении, вид сверху 5 Сведения подтверждающие возможность осуществления полезной модели Предлагаемая полезная модель в виде устройства для выпуска молоди рыб из транспортной емкости в водоем при интродукции и зарыблении,предназначена для бережного выпуска молоди в водоем из транспортной емкости, с включением процесса температурной и начальной экологической адаптации к условиям водоема. Устройство состоит из трех составных компонентов. Первый компонент представляет собой разборно-сборную линию плавного перевода молоди рыб из транспортной емкости в плавучую ванну на водоеме. В начале данной линии расположен приемный лоток (ф 1,2, эл 1), из нержавеющей стали, размерами 7070 см по дну и высотой бортов 30 см. На дне лотка по углам имеются привинчивающиеся телескопические ножки (ф 1, эл 2) для установки перед транспортной емкостью с молодью. В задней стенке лотка имеется сквозной патрубок (ф 1, эл 3) диаметром 15 см, к которому присоединяется сборный трубопровод из полиэтиленовых труб (ф 1,2, эл 4) диаметром 15 см. Первая труба в начале имеет короткий гибкий рукав,который надевается на патрубок. Гибкость данного рукава позволяет установить нужный угол наклона прямого трубопровода. Трубы соединяются между собой накладными втулками (ф 1, эл 5). Посередине каждой трубы имеется неподвижно закрепленный стальной обод (ф 1, эл 6) с винтовым гнездом (ф 1,эл 7), в которое ввинчивается верхушка раскладной опорной треноги- второй компонент представляет собой плавучую пластиковую ванну (ф 1,2, эл 9) размерами 150100 см и высотой бортов 70 см, толщиной стенок не менее 5 мм. С наружной стороны бортов имеется пенопластовый пояс (ф 1,эл 10) для придания плавучести. С четырех сторон имеются поднимающиеся задвижки (ф 1,эл 11), для выхода молоди в водоем через выпускные окна в нижней половине бортов ванн. Несколько ванн поочередно заполняются молодью- из транспортной емкости (ф 1,2,эл 12) на берегу(ф 1,2, эл 13) молодь рыб вместе с водой постепенно перемещается в приемный лоток а далее по трубопроводу в плавучую ванну на водоеме(ф 1,2,эл 14). В ванну постепенно доливают воду из водоема для выравнивания температур в ванне и водоеме. Когда температуры воды выровняются,поднимают задвижки бортовых окон и выпускают молодь в водоем- третий компонент представляет собой сетчатое ограждение участка выпуска молоди. Оно состоит из вставных рыболовный сетей с ячеей 30 мм (ф 2, эл 15) огораживающих сплошной стеной участок выпуска, для защиты выпускаемой молоди от хищных аборигенных рыб, и первоначальной экологической адаптации молоди к условиям водоема, в защищенном пространстве. Верхний подбор сети через каждый 1 м оснащен поплавками(ф 2, эл 16), а нижний грузилами плотно придавливающими низ сети ко дну. Сетное полотно выполнено из мононитей толщиной не менее 0,2 мм. Такая мононить, более скользкая и упругая чем скрученное капроновое волокно, не дает молоди карпа зацепиться за нее зазубренным лучом спинного плавника. Размер ячей 30 мм, защищает раннюю молодь от хищных аборигенных рыб, и в тоже время не препятствует ей выходить в водоем сквозь ячеи. Высота сетного полотна больше глубины водоема, как минимум на 10. Площадь защищенного участка (ф 2,эл 17) устанавливается в зависимости от количества выпускаемой молоди, из расчета необходимости не менее 1 м 3 воды на один экземпляр. После первоначальной экологической адаптации молоди к условиям водоема, она сама уходит сквозь ячеи сетчатого ограждения, в открытую акваторию. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для выпуска молоди рыб из транспортной емкости в водоем при интродукции и зарыблении, включающая в себя приспособления для выравнивания температуры воды и выпуска молоди из транспортной емкости в водоем,отличающаяся тем, что имеются плавучая пластиковая ванна с бортовыми окнами, разборносборная линия плавного перевода молоди рыб из транспортной емкости в плавучую ванну, сетчатое ограждение участка выпуска молоди рыб.
