Ограничитель грозовых и коммутационных перенапряжений

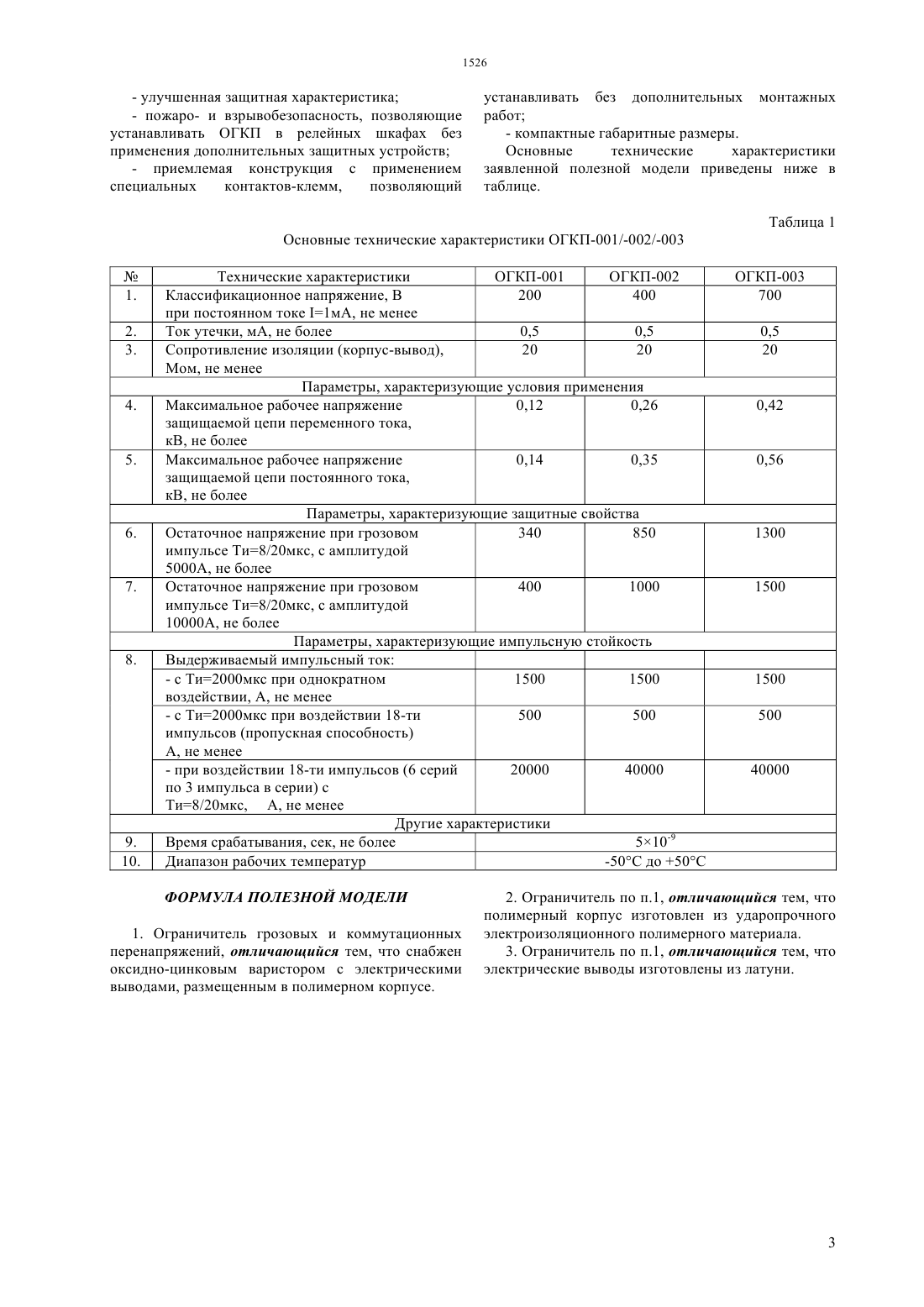

(51) 02 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ железнодорожной автоматики и телемеханики(ЖАТ). Техническим результатом является снижение выходов из строя, повышение надежности защиты и стойкости аппаратуры ЖАТ при появлении в электрических сетях импульсных перенапряжений,вызванных коммутационными и грозовыми воздействиями. Это достигается тем, что ограничитель грозовых и коммутационных перенапряжений (типа ОГКП 001/-002/-003), согласно полезной модели, снабжен оксидно-цинковым варистором (с улучшенными для каждого типа техническими характеристиками) с электрическими выводами из латуни, размещенным в полимерном корпусе из ударопрочного электроизоляционного полимерного материала.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(56) Выравниватели ВОЦН выпускаются в исполнении УХЛ 2 по ГОСТ 15150-69 / ТУ 32 ЦШ 2036-95, 1995(57) Полезная модель относится к электротехнике и может быть использована для грозозащиты и защиты от перенапряжений аппаратуры Полезная модель относится к электротехнике и может быть использована для грозозащиты и защиты от перенапряжений аппаратуры железнодорожной автоматики и телемеханики(ЖАТ). Известен ограничитель грозовых и коммутационных перенапряжений (выравниватели ВОЦН (Ш)-(24, 36, 110, 220, 380), предназначенный для защиты аппаратуры ЖАТ от импульсных перенапряжений возникающих в результате грозовых разрядов, коротких замыканий и коммутаций в контактных и электрических сетях железных дорог низкого среднего высокого напряжения. Выравниватели ВОЦН(Ш) устанавливаются в кабельных, путевых и трансформаторных ящиках, релейных шкафах и стативах, при этом они заменяют выравниватели предыдущего поколения ВК-10 и ВК-20. Выравниватели ВОЦН выпускаются в исполнении УХЛ 2 по ГОСТ 15150-69 /ТУ 32 ЦШ 2036-95,1995 г./. Недостатками данных аналогов являются частые выходы из строя, недостаточная надежность защиты и стойкость аппаратуры ЖАТ при появлении в электрических сетях импульсных перенапряжений,вызванных коммутационными и грозовыми воздействиями. Задачей полезной модели является создание ограничителя грозовых и коммутационных перенапряжений (далее - ОГКП) с улучшенными техническими характеристиками. Техническим результатом является снижение выходов из строя, повышение надежности защиты и стойкости аппаратуры ЖАТ при появлении в электрических сетях импульсных перенапряжений,вызванных коммутационными и грозовыми воздействиями. Это достигается тем, что ограничитель грозовых и коммутационных перенапряжений (типа ОГКП 001/-002/-003), согласно полезной модели, снабжен оксидно-цинковым варистором (с улучшенными для каждого типа техническими характеристиками) с электрическими выводами из латуни, размещенным в полимерном корпусе из ударопрочного электроизоляционного полимерного материала. ОГКП (типа ОГКП-001/-002/-003) выполнен таким образом, что конструктивно и технологически гарантированно плотное и постоянное прижатие электрических выводов к поверхности варистора, а также неразборный герметизированный полимерный корпус обеспечивает максимальную защиту от воздействия внешних факторов. Все наружные металлические детали имеют защитное покрытие, предохраняющее их от коррозии. Ограничитель грозовых и коммутационных перенапряжений может быть выполнен в различных модификациях и применен на различных участках железнодорожной автоматики и телемеханики в зависимости от нагрузки напряжения (типы ОГКП 001/-002/-003). ОГКП-001 предназначен для защиты от грозовых и коммутационных перенапряжений в линейных цепях числовой кодовой автоблокировки и 2 автоблокировки с тональными рельсовыми цепями на участках со всеми видами электротяги, в линейных цепях на посту электрической цепи (ЭЦ) с максимальным рабочим напряжением в цепях до 140 В. ОГКП-002 предназначен для защиты от грозовых и коммутационных перенапряжений в цепях питания устройств железнодорожной автоматики при всех видах тяги, а также рельсовых цепей при автономной тяге на постоянном и переменном токе с максимальным рабочим напряжением в цепях до 350 В. ОГКП-003 предназначен для защиты от грозовых и коммутационных перенапряжений в рельсовых цепях при электротяге переменного тока на участках с крутыми подъемами, силовых цепей на посту ЭЦ с максимальным рабочим напряжением в цепях до 560 В. На фиг.1 изображен внешний вид ограничителя грозовых и коммутационных перенапряжений. Ниже приведены составляющие элементы ОГКП(типа ОГКП-001/-002/-003). 1 - полимерный корпус 2 - электрические выводы 3 - оксидно-цинковый варистор ОГКП снабжен оксидно-цинковым варистором(3) с электрическими выводами (2) из латуни,размещенным в полимерном корпусе (1) из ударопрочного электроизоляционного полимерного материала. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Все наружные металлические детали ОГКП имеют защитное покрытие, предохраняющее их от коррозии. Защитное действие ОГКП обусловлено тем, что при появлении в электрических сетях импульсных перенапряжений,вызванных коммутационными и грозовыми воздействиями, они резко ограничиваются за счет крутой нелинейной вольтамперной характеристики устройства. Установка ОГКП в систему числовой кодовой автоблокировки производится путем замены элементов ВОЦН (Ш), в электрических цепях низкого, среднего и высокого напряжения (в зависимости от типа). Замена производится со снятием ножевых (для ВОЦН) и штепсельных (для ВОЦШ), контактных розеток и на освободившееся место,устанавливается ОГКП под гайки двухштырной колодки. В ОГКП по сравнению с известными аналогами(ВОЦН(Ш улучшены следующие технические характеристики- большая рассеиваемая мощность и способность восстанавливаться после срабатывания высокая стойкость к импульсным воздействиям- пожаро- и взрывобезопасность, позволяющие устанавливать ОГКП в релейных шкафах без применения дополнительных защитных устройств устанавливать без дополнительных монтажных работ- компактные габаритные размеры. Основные технические характеристики заявленной полезной модели приведены ниже в таблице. Таблица 1 Основные технические характеристики ОГКП-001/-002/-003 Технические характеристики ОГКП-001 ОГКП-002 Классификационное напряжение, В 200 400 при постоянном токе 1 мА, не менее Ток утечки, мА, не более 0,5 0,5 Сопротивление изоляции (корпус-вывод),20 20 Мом, не менее Параметры, характеризующие условия применения Максимальное рабочее напряжение 0,12 0,26 защищаемой цепи переменного тока,кВ, не более Максимальное рабочее напряжение 0,14 0,35 защищаемой цепи постоянного тока,кВ, не более Параметры, характеризующие защитные свойства Остаточное напряжение при грозовом 340 850 импульсе Ти 8/20 мкс, с амплитудой 5000 А, не более Остаточное напряжение при грозовом 400 1000 импульсе Ти 8/20 мкс, с амплитудой 10000 А, не более Параметры, характеризующие импульсную стойкость Выдерживаемый импульсный ток- с Ти 2000 мкс при однократном 1500 1500 воздействии, А, не менее- с Ти 2000 мкс при воздействии 18-ти 500 500 импульсов (пропускная способность) А, не менее- при воздействии 18-ти импульсов (6 серий 20000 40000 по 3 импульса в серии) с Ти 8/20 мкс, А, не менее Другие характеристики Время срабатывания, сек, не более 510-9 Диапазон рабочих температур 2. Ограничитель по п.1, отличающийся тем, что полимерный корпус изготовлен из ударопрочного электроизоляционного полимерного материала. 3. Ограничитель по п.1, отличающийся тем, что электрические выводы изготовлены из латуни.
