Проекционный шелфстоппер

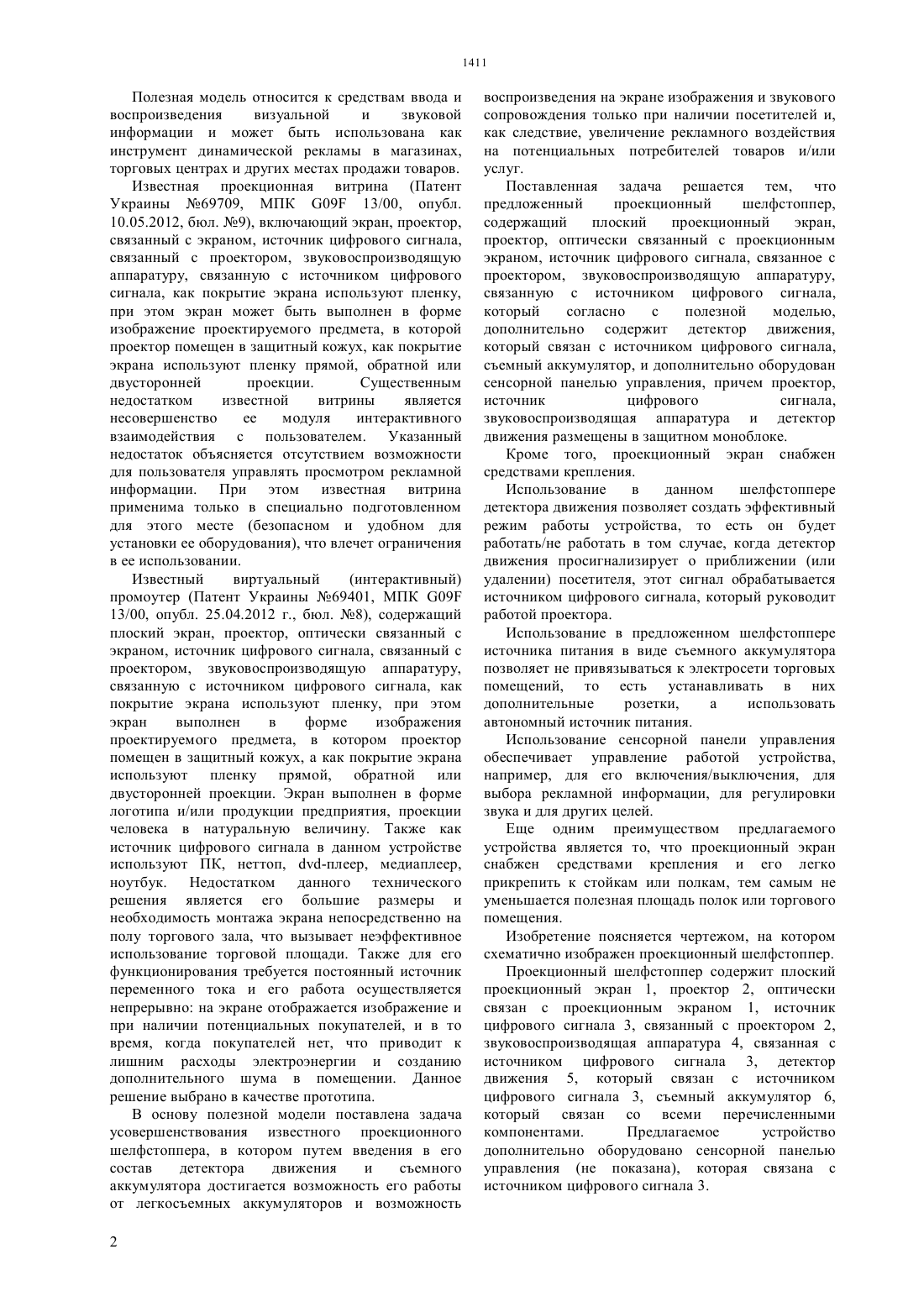

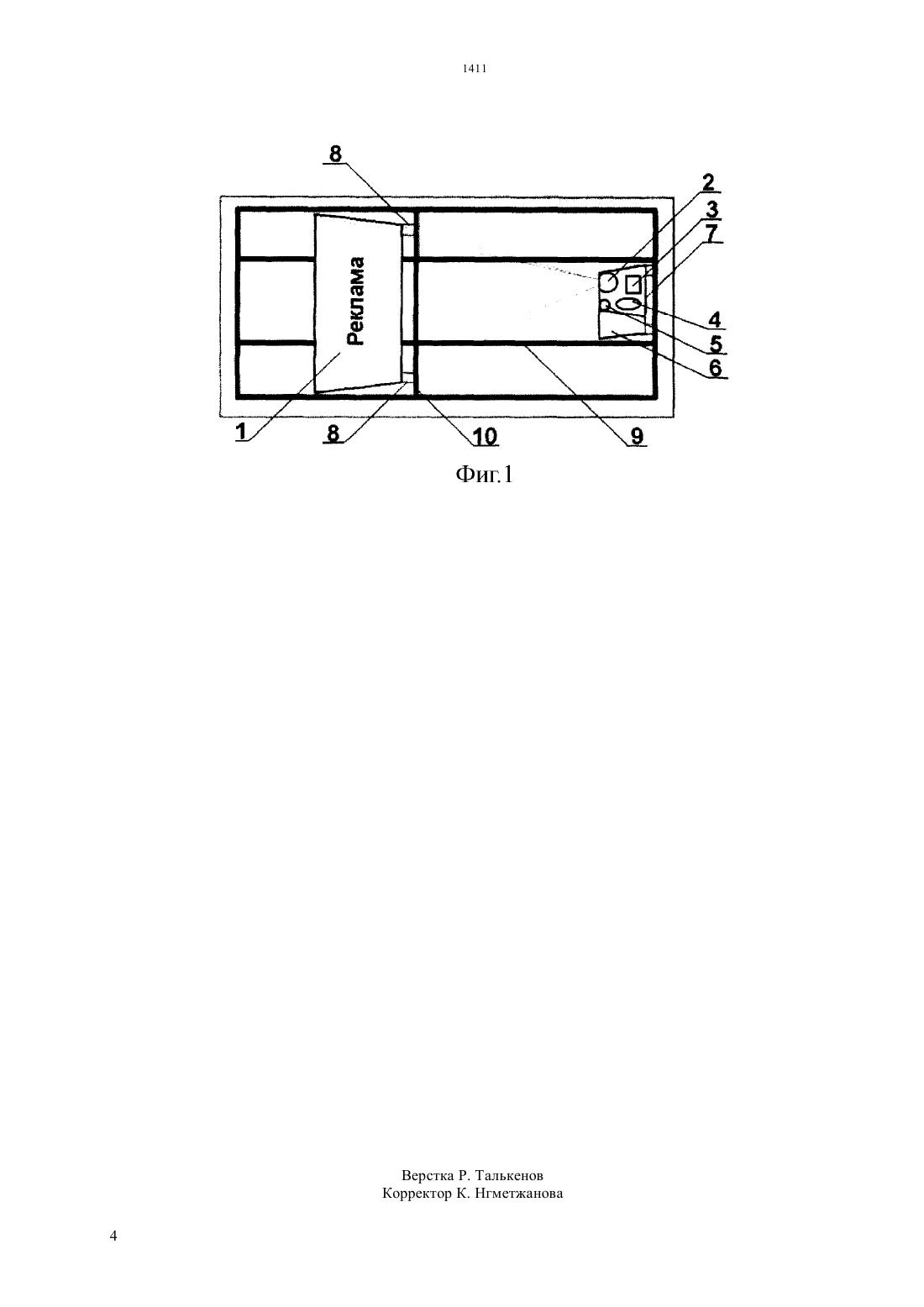

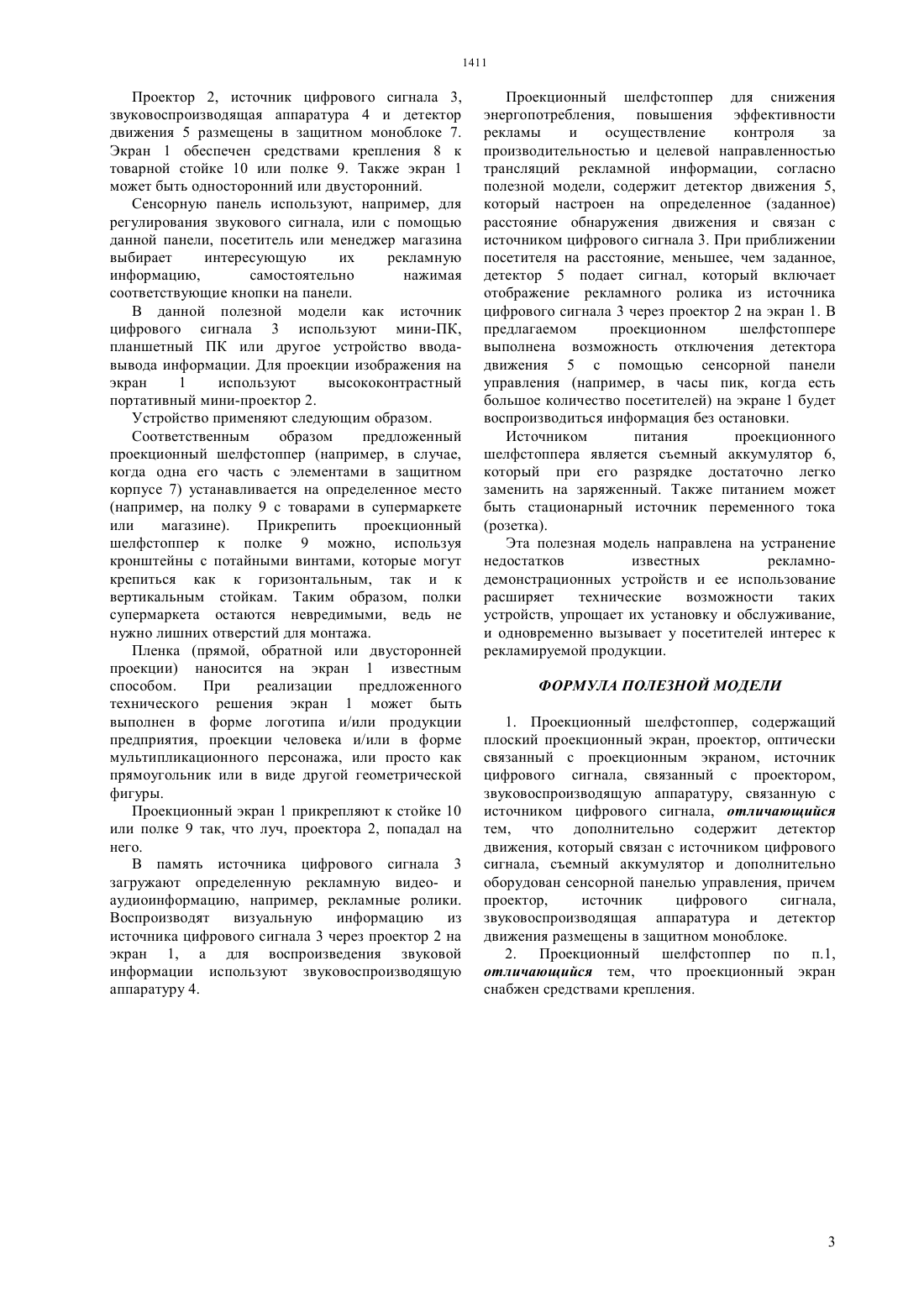

(51) 09 19/00 (2006.01) 09 27/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Проекционный шелфстоппер содержит плоский проекционный экран, проектор, оптически связанный с проекционным экраном, источник цифрового сигнала, связанный с проектором,звуковоспроизводящую аппаратуру, связанную с источником цифрового сигнала, детектор движения,связанный с источником цифрового сигнала,съемный аккумулятор и сенсорную панель управления. При этом проектор, источник цифрового сигнала,звуковоспроизводящая аппаратура и детектор движения размещены в защитном моноблоке.(76) КОТ Андрей ГригорьевичДмитриев Роман Владимирович(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна Локтева Юлия Михайловна Полезная модель относится к средствам ввода и воспроизведения визуальной и звуковой информации и может быть использована как инструмент динамической рекламы в магазинах,торговых центрах и других местах продажи товаров. Известная проекционная витрина (Патент Украины 69709, МПК 09 13/00, опубл. 10.05.2012, бюл. 9), включающий экран, проектор,связанный с экраном, источник цифрового сигнала,связанный с проектором, звуковоспроизводящую аппаратуру, связанную с источником цифрового сигнала, как покрытие экрана используют пленку,при этом экран может быть выполнен в форме изображение проектируемого предмета, в которой проектор помещен в защитный кожух, как покрытие экрана используют пленку прямой, обратной или двусторонней проекции. Существенным недостатком известной витрины является несовершенство ее модуля интерактивного взаимодействия с пользователем. Указанный недостаток объясняется отсутствием возможности для пользователя управлять просмотром рекламной информации. При этом известная витрина применима только в специально подготовленном для этого месте (безопасном и удобном для установки ее оборудования), что влечет ограничения в ее использовании. Известный виртуальный(интерактивный) промоутер (Патент Украины 69401, МПК 09 13/00, опубл. 25.04.2012 г., бюл. 8), содержащий плоский экран, проектор, оптически связанный с экраном, источник цифрового сигнала, связанный с проектором, звуковоспроизводящую аппаратуру,связанную с источником цифрового сигнала, как покрытие экрана используют пленку, при этом экран выполнен в форме изображения проектируемого предмета, в котором проектор помещен в защитный кожух, а как покрытие экрана используют пленку прямой, обратной или двусторонней проекции. Экран выполнен в форме логотипа и/или продукции предприятия, проекции человека в натуральную величину. Также как источник цифрового сигнала в данном устройстве используют ПК, неттоп, -плеер, медиаплеер,ноутбук. Недостатком данного технического решения является его большие размеры и необходимость монтажа экрана непосредственно на полу торгового зала, что вызывает неэффективное использование торговой площади. Также для его функционирования требуется постоянный источник переменного тока и его работа осуществляется непрерывно на экране отображается изображение и при наличии потенциальных покупателей, и в то время, когда покупателей нет, что приводит к лишним расходы электроэнергии и созданию дополнительного шума в помещении. Данное решение выбрано в качестве прототипа. В основу полезной модели поставлена задача усовершенствования известного проекционного шелфстоппера, в котором путем введения в его состав детектора движения и съемного аккумулятора достигается возможность его работы от легкосъемных аккумуляторов и возможность 2 воспроизведения на экране изображения и звукового сопровождения только при наличии посетителей и,как следствие, увеличение рекламного воздействия на потенциальных потребителей товаров и/или услуг. Поставленная задача решается тем, что предложенный проекционный шелфстоппер,содержащий плоский проекционный экран,проектор, оптически связанный с проекционным экраном, источник цифрового сигнала, связанное с проектором, звуковоспроизводящую аппаратуру,связанную с источником цифрового сигнала,который согласно с полезной моделью,дополнительно содержит детектор движения,который связан с источником цифрового сигнала,съемный аккумулятор, и дополнительно оборудован сенсорной панелью управления, причем проектор,источник цифрового сигнала,звуковоспроизводящая аппаратура и детектор движения размещены в защитном моноблоке. Кроме того, проекционный экран снабжен средствами крепления. Использование в данном шелфстоппере детектора движения позволяет создать эффективный режим работы устройства, то есть он будет работать/не работать в том случае, когда детектор движения просигнализирует о приближении (или удалении) посетителя, этот сигнал обрабатывается источником цифрового сигнала, который руководит работой проектора. Использование в предложенном шелфстоппере источника питания в виде съемного аккумулятора позволяет не привязываться к электросети торговых помещений, то есть устанавливать в них дополнительные розетки,а использовать автономный источник питания. Использование сенсорной панели управления обеспечивает управление работой устройства,например, для его включения/выключения, для выбора рекламной информации, для регулировки звука и для других целей. Еще одним преимуществом предлагаемого устройства является то, что проекционный экран снабжен средствами крепления и его легко прикрепить к стойкам или полкам, тем самым не уменьшается полезная площадь полок или торгового помещения. Изобретение поясняется чертежом, на котором схематично изображен проекционный шелфстоппер. Проекционный шелфстоппер содержит плоский проекционный экран 1, проектор 2, оптически связан с проекционным экраном 1, источник цифрового сигнала 3, связанный с проектором 2,звуковоспроизводящая аппаратура 4, связанная с источником цифрового сигнала 3, детектор движения 5, который связан с источником цифрового сигнала 3, съемный аккумулятор 6,который связан со всеми перечисленными компонентами. Предлагаемое устройство дополнительно оборудовано сенсорной панелью управления (не показана), которая связана с источником цифрового сигнала 3. Проектор 2, источник цифрового сигнала 3,звуковоспроизводящая аппаратура 4 и детектор движения 5 размещены в защитном моноблоке 7. Экран 1 обеспечен средствами крепления 8 к товарной стойке 10 или полке 9. Также экран 1 может быть односторонний или двусторонний. Сенсорную панель используют, например, для регулирования звукового сигнала, или спомощью данной панели, посетитель или менеджер магазина выбирает интересующую их рекламную информацию,самостоятельно нажимая соответствующие кнопки на панели. В данной полезной модели как источник цифрового сигнала 3 используют мини-ПК,планшетный ПК или другое устройство вводавывода информации. Для проекции изображения на экран 1 используют высококонтрастный портативный мини-проектор 2. Устройство применяют следующим образом. Соответственным образом предложенный проекционный шелфстоппер (например, в случае,когда одна его часть с элементами в защитном корпусе 7) устанавливается на определенное место(например, на полку 9 с товарами в супермаркете или магазине). Прикрепить проекционный шелфстоппер к полке 9 можно, используя кронштейны с потайными винтами, которые могут крепиться как к горизонтальным, так и к вертикальным стойкам. Таким образом, полки супермаркета остаются невредимыми, ведь не нужно лишних отверстий для монтажа. Пленка (прямой, обратной или двусторонней проекции) наносится на экран 1 известным способом. При реализации предложенного технического решения экран 1 может быть выполнен в форме логотипа и/или продукции предприятия, проекции человека и/или в форме мультипликационного персонажа, или просто как прямоугольник или в виде другой геометрической фигуры. Проекционный экран 1 прикрепляют к стойке 10 или полке 9 так, что луч, проектора 2, попадал на него. В память источника цифрового сигнала 3 загружают определенную рекламную видео- и аудиоинформацию, например, рекламные ролики. Воспроизводят визуальную информацию из источника цифрового сигнала 3 через проектор 2 на экран 1, а для воспроизведения звуковой информации используют звуковоспроизводящую аппаратуру 4. Проекционный шелфстоппер для снижения энергопотребления, повышения эффективности рекламы и осуществление контроля за производительностью и целевой направленностью трансляций рекламной информации, согласно полезной модели, содержит детектор движения 5,который настроен на определенное (заданное) расстояние обнаружения движения и связан с источником цифрового сигнала 3. При приближении посетителя на расстояние, меньшее, чем заданное,детектор 5 подает сигнал, который включает отображение рекламного ролика из источника цифрового сигнала 3 через проектор 2 на экран 1. В предлагаемом проекционном шелфстоппере выполнена возможность отключения детектора движения 5 с помощью сенсорной панели управления (например, в часы пик, когда есть большое количество посетителей) на экране 1 будет воспроизводиться информация без остановки. Источником питания проекционного шелфстоппера является съемный аккумулятор 6,который при его разрядке достаточно легко заменить на заряженный. Также питанием может быть стационарный источник переменного тока(розетка). Эта полезная модель направлена на устранение недостатков известных рекламнодемонстрационных устройств и ее использование расширяет технические возможности таких устройств, упрощает их установку и обслуживание,и одновременно вызывает у посетителей интерес к рекламируемой продукции. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Проекционный шелфстоппер, содержащий плоский проекционный экран, проектор, оптически связанный с проекционным экраном, источник цифрового сигнала, связанный с проектором,звуковоспроизводящую аппаратуру, связанную с источником цифрового сигнала, отличающийся тем, что дополнительно содержит детектор движения, который связан с источником цифрового сигнала, съемный аккумулятор и дополнительно оборудован сенсорной панелью управления, причем проектор,источник цифрового сигнала,звуковоспроизводящая аппаратура и детектор движения размещены в защитном моноблоке. 2. Проекционный шелфстоппер по п.1,отличающийся тем, что проекционный экран снабжен средствами крепления.
