Устройство для вибрационной очистки изделий

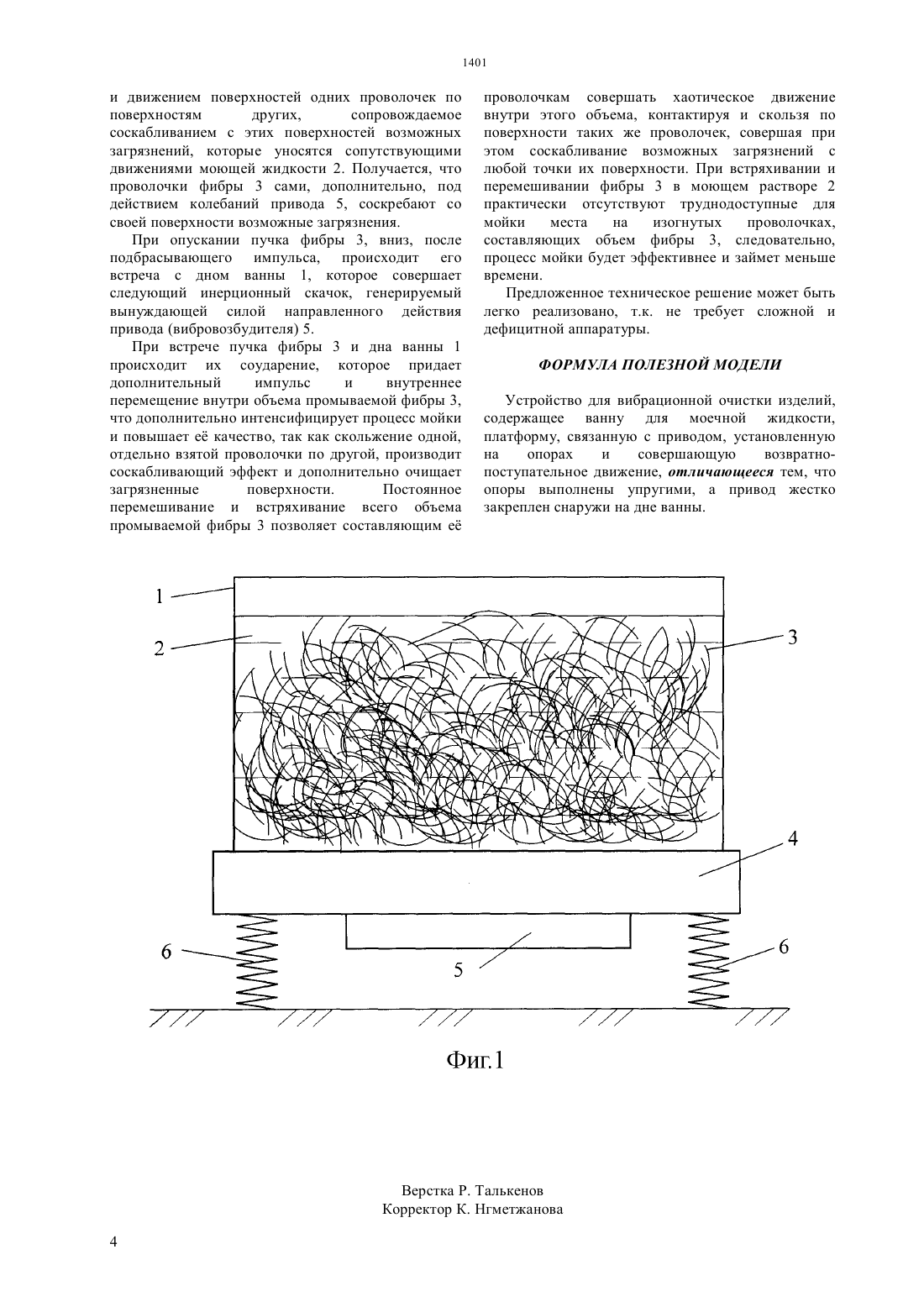

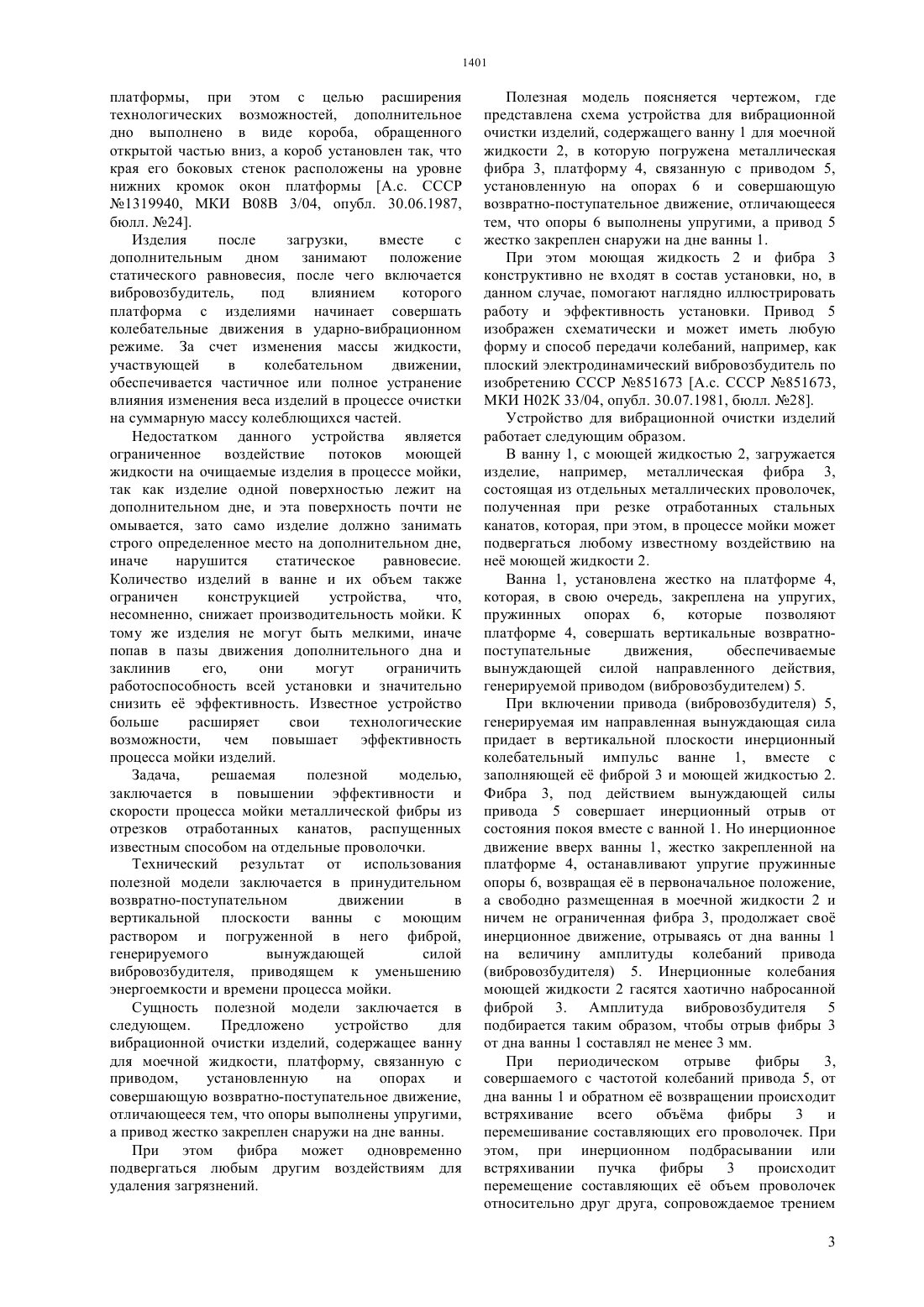

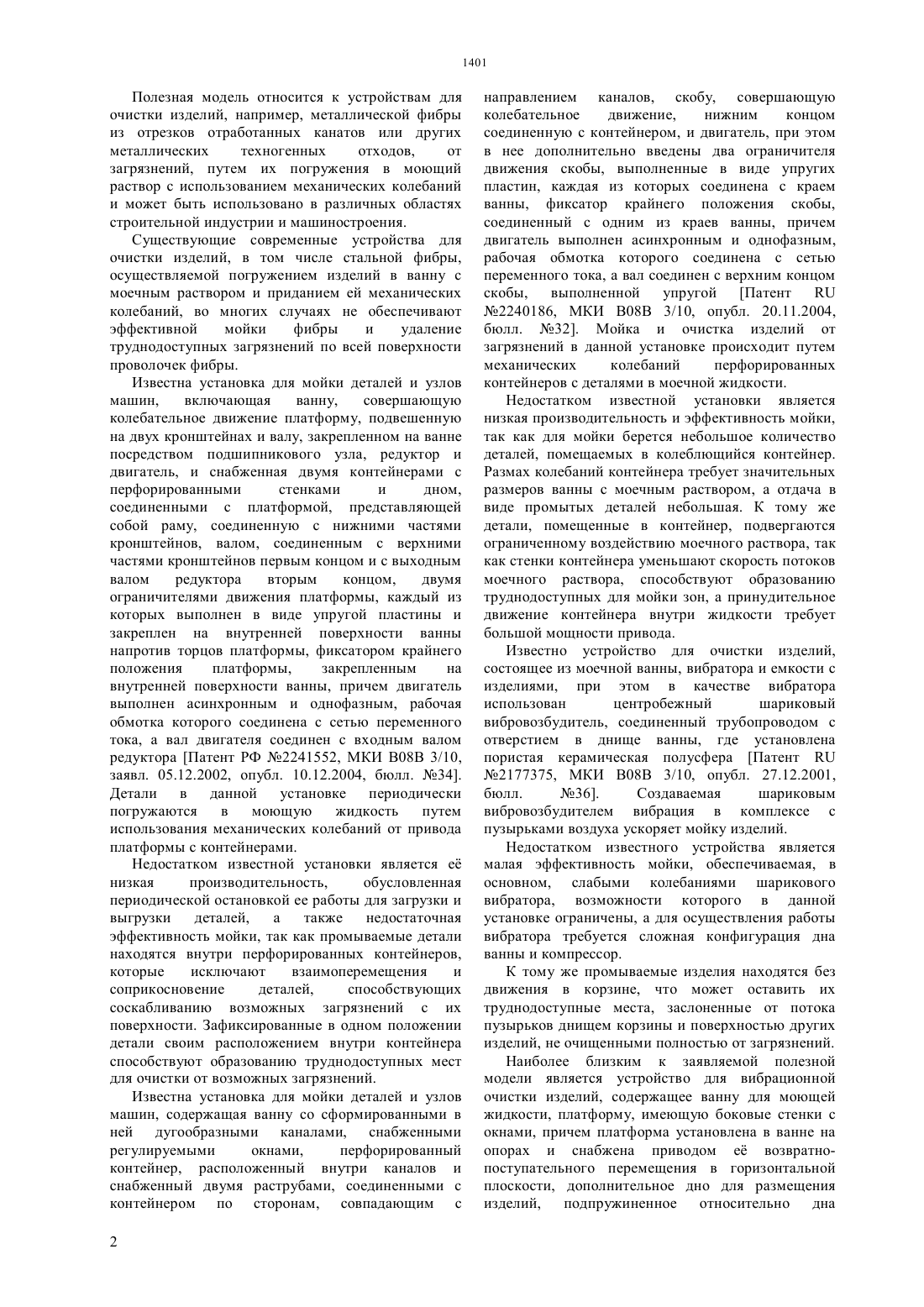

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Задача,решаемая полезной моделью,заключается в повышении эффективности и скорости процесса мойки металлической фибры из отрезков отработанных канатов, распущенных известным способом на отдельные проволочки. Технический результат от использования полезной модели заключается в принудительном возвратно-поступательном движении в вертикальной плоскости ванны с моющим раствором и погруженной в него фиброй,генерируемого вынуждающей силой вибровозбудителя, приводящем к уменьшению энергоемкости и времени процесса мойки. Сущность полезной модели заключается в следующем. Предложено устройство для вибрационной очистки изделий, содержащее ванну для моечной жидкости, платформу, связанную с приводом,установленную на опорах и совершающую возвратно-поступательное движение,отличающееся тем, что опоры выполнены упругими,а привод жестко закреплен снаружи на дне ванны. При этом фибра может одновременно подвергаться любым другим воздействиям для удаления загрязнений.(72) Дудкин Михаил Васильевич Гурьянов Георгий Александрович Вавилов Андрей Владимирович Хон Николай Владимирович Клименко Евгений Александрович Ликунов Александр Викторович(73) Республиканское государственное предприятие на праве хозяйственного ведения ВосточноКазахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ ОЧИСТКИ ИЗДЕЛИЙ(57) Полезная модель относится к устройствам для очистки изделий, например, металлической фибры из отрезков отработанных канатов или других металлических техногенных отходов,от загрязнений, путем их погружения в моющий раствор с использованием механических колебаний и может быть использовано в различных областях строительной индустрии и машиностроения. Полезная модель относится к устройствам для очистки изделий, например, металлической фибры из отрезков отработанных канатов или других металлических техногенных отходов,от загрязнений, путем их погружения в моющий раствор с использованием механических колебаний и может быть использовано в различных областях строительной индустрии и машиностроения. Существующие современные устройства для очистки изделий, в том числе стальной фибры,осуществляемой погружением изделий в ванну с моечным раствором и приданием ей механических колебаний, во многих случаях не обеспечивают эффективной мойки фибры и удаление труднодоступных загрязнений по всей поверхности проволочек фибры. Известна установка для мойки деталей и узлов машин,включающая ванну,совершающую колебательное движение платформу, подвешенную на двух кронштейнах и валу, закрепленном на ванне посредством подшипникового узла, редуктор и двигатель, и снабженная двумя контейнерами с перфорированными стенками и дном,соединенными с платформой, представляющей собой раму, соединенную с нижними частями кронштейнов, валом, соединенным с верхними частями кронштейнов первым концом и с выходным валом редуктора вторым концом,двумя ограничителями движения платформы, каждый из которых выполнен в виде упругой пластины и закреплен на внутренней поверхности ванны напротив торцов платформы, фиксатором крайнего положения платформы,закрепленным на внутренней поверхности ванны, причем двигатель выполнен асинхронным и однофазным, рабочая обмотка которого соединена с сетью переменного тока, а вал двигателя соединен с входным валом редуктора Патент РФ 2241552, МКИ В 08 В 3/10,заявл. 05.12.2002, опубл. 10.12.2004, бюлл. 34. Детали в данной установке периодически погружаются в моющую жидкость путем использования механических колебаний от привода платформы с контейнерами. Недостатком известной установки является е низкая производительность,обусловленная периодической остановкой ее работы для загрузки и выгрузки деталей,а также недостаточная эффективность мойки, так как промываемые детали находятся внутри перфорированных контейнеров,которые исключают взаимоперемещения и соприкосновение деталей,способствующих соскабливанию возможных загрязнений с их поверхности. Зафиксированные в одном положении детали своим расположением внутри контейнера способствуют образованию труднодоступных мест для очистки от возможных загрязнений. Известна установка для мойки деталей и узлов машин, содержащая ванну со сформированными в ней дугообразными каналами, снабженными регулируемыми окнами,перфорированный контейнер, расположенный внутри каналов и снабженный двумя раструбами, соединенными с контейнером по сторонам, совпадающим с 2 направлением каналов, скобу, совершающую колебательное движение,нижним концом соединенную с контейнером, и двигатель, при этом в нее дополнительно введены два ограничителя движения скобы, выполненные в виде упругих пластин, каждая из которых соединена с краем ванны, фиксатор крайнего положения скобы,соединенный с одним из краев ванны, причем двигатель выполнен асинхронным и однофазным,рабочая обмотка которого соединена с сетью переменного тока, а вал соединен с верхним концом скобы, выполненной упругой Патент 2240186, МКИ В 08 В 3/10, опубл. 20.11.2004,бюлл. 32. Мойка и очистка изделий от загрязнений в данной установке происходит путем механических колебаний перфорированных контейнеров с деталями в моечной жидкости. Недостатком известной установки является низкая производительность и эффективность мойки,так как для мойки берется небольшое количество деталей, помещаемых в колеблющийся контейнер. Размах колебаний контейнера требует значительных размеров ванны с моечным раствором, а отдача в виде промытых деталей небольшая. К тому же детали, помещенные в контейнер, подвергаются ограниченному воздействию моечного раствора, так как стенки контейнера уменьшают скорость потоков моечного раствора, способствуют образованию труднодоступных для мойки зон, а принудительное движение контейнера внутри жидкости требует большой мощности привода. Известно устройство для очистки изделий,состоящее из моечной ванны, вибратора и емкости с изделиями, при этом в качестве вибратора использован центробежный шариковый вибровозбудитель, соединенный трубопроводом с отверстием в днище ванны, где установлена пористая керамическая полусфера Патент 2177375, МКИ В 08 В 3/10, опубл. 27.12.2001,бюлл. 36. Создаваемая шариковым вибровозбудителем вибрация в комплексе с пузырьками воздуха ускоряет мойку изделий. Недостатком известного устройства является малая эффективность мойки, обеспечиваемая, в основном, слабыми колебаниями шарикового вибратора, возможности которого в данной установке ограничены, а для осуществления работы вибратора требуется сложная конфигурация дна ванны и компрессор. К тому же промываемые изделия находятся без движения в корзине, что может оставить их труднодоступные места, заслоненные от потока пузырьков днищем корзины и поверхностью других изделий, не очищенными полностью от загрязнений. Наиболее близким к заявляемой полезной модели является устройство для вибрационной очистки изделий, содержащее ванну для моющей жидкости, платформу, имеющую боковые стенки с окнами, причем платформа установлена в ванне на опорах и снабжена приводом е возвратнопоступательного перемещения в горизонтальной плоскости, дополнительное дно для размещения изделий, подпружиненное относительно дна платформы, при этом с целью расширения технологических возможностей, дополнительное дно выполнено в виде короба, обращенного открытой частью вниз, а короб установлен так, что края его боковых стенок расположены на уровне нижних кромок окон платформы А.с. СССР 1319940, МКИ В 08 В 3/04, опубл. 30.06.1987,бюлл. 24. Изделия после загрузки,вместе с дополнительным дном занимают положение статического равновесия, после чего включается вибровозбудитель,под влиянием которого платформа с изделиями начинает совершать колебательные движения в ударно-вибрационном режиме. За счет изменения массы жидкости,участвующей в колебательном движении,обеспечивается частичное или полное устранение влияния изменения веса изделий в процессе очистки на суммарную массу колеблющихся частей. Недостатком данного устройства является ограниченное воздействие потоков моющей жидкости на очищаемые изделия в процессе мойки,так как изделие одной поверхностью лежит на дополнительном дне, и эта поверхность почти не омывается, зато само изделие должно занимать строго определенное место на дополнительном дне,иначе нарушится статическое равновесие. Количество изделий в ванне и их объем также ограничен конструкцией устройства,что,несомненно, снижает производительность мойки. К тому же изделия не могут быть мелкими, иначе попав в пазы движения дополнительного дна и заклинив его,они могут ограничить работоспособность всей установки и значительно снизить е эффективность. Известное устройство больше расширяет свои технологические возможности, чем повышает эффективность процесса мойки изделий. Задача,решаемая полезной моделью,заключается в повышении эффективности и скорости процесса мойки металлической фибры из отрезков отработанных канатов, распущенных известным способом на отдельные проволочки. Технический результат от использования полезной модели заключается в принудительном возвратно-поступательном движении в вертикальной плоскости ванны с моющим раствором и погруженной в него фиброй,генерируемого вынуждающей силой вибровозбудителя, приводящем к уменьшению энергоемкости и времени процесса мойки. Сущность полезной модели заключается в следующем. Предложено устройство для вибрационной очистки изделий, содержащее ванну для моечной жидкости, платформу, связанную с приводом,установленную на опорах и совершающую возвратно-поступательное движение,отличающееся тем, что опоры выполнены упругими,а привод жестко закреплен снаружи на дне ванны. При этом фибра может одновременно подвергаться любым другим воздействиям для удаления загрязнений. Полезная модель поясняется чертежом, где представлена схема устройства для вибрационной очистки изделий, содержащего ванну 1 для моечной жидкости 2, в которую погружена металлическая фибра 3, платформу 4, связанную с приводом 5,установленную на опорах 6 и совершающую возвратно-поступательное движение, отличающееся тем, что опоры 6 выполнены упругими, а привод 5 жестко закреплен снаружи на дне ванны 1. При этом моющая жидкость 2 и фибра 3 конструктивно не входят в состав установки, но, в данном случае, помогают наглядно иллюстрировать работу и эффективность установки. Привод 5 изображен схематически и может иметь любую форму и способ передачи колебаний, например, как плоский электродинамический вибровозбудитель по изобретению СССР 851673 А.с. СССР 851673,МКИ Н 02 К 33/04, опубл. 30.07.1981, бюлл. 28. Устройство для вибрационной очистки изделий работает следующим образом. В ванну 1, с моющей жидкостью 2, загружается изделие, например, металлическая фибра 3,состоящая из отдельных металлических проволочек,полученная при резке отработанных стальных канатов, которая, при этом, в процессе мойки может подвергаться любому известному воздействию на не моющей жидкости 2. Ванна 1, установлена жестко на платформе 4,которая, в свою очередь, закреплена на упругих,пружинных опорах 6, которые позволяют платформе 4, совершать вертикальные возвратнопоступательные движения,обеспечиваемые вынуждающей силой направленного действия,генерируемой приводом (вибровозбудителем) 5. При включении привода (вибровозбудителя) 5,генерируемая им направленная вынуждающая сила придает в вертикальной плоскости инерционный колебательный импульс ванне 1, вместе с заполняющей е фиброй 3 и моющей жидкостью 2. Фибра 3, под действием вынуждающей силы привода 5 совершает инерционный отрыв от состояния покоя вместе с ванной 1. Но инерционное движение вверх ванны 1, жестко закрепленной на платформе 4, останавливают упругие пружинные опоры 6, возвращая е в первоначальное положение,а свободно размещенная в моечной жидкости 2 и ничем не ограниченная фибра 3, продолжает сво инерционное движение, отрываясь от дна ванны 1 на величину амплитуды колебаний привода(вибровозбудителя) 5. Инерционные колебания моющей жидкости 2 гасятся хаотично набросанной фиброй 3. Амплитуда вибровозбудителя 5 подбирается таким образом, чтобы отрыв фибры 3 от дна ванны 1 составлял не менее 3 мм. При периодическом отрыве фибры 3,совершаемого с частотой колебаний привода 5, от дна ванны 1 и обратном е возвращении происходит встряхивание всего объма фибры 3 и перемешивание составляющих его проволочек. При этом, при инерционном подбрасывании или встряхивании пучка фибры 3 происходит перемещение составляющих е объем проволочек относительно друг друга, сопровождаемое трением 3 и движением поверхностей одних проволочек по поверхностям других,сопровождаемое соскабливанием с этих поверхностей возможных загрязнений, которые уносятся сопутствующими движениями моющей жидкости 2. Получается, что проволочки фибры 3 сами, дополнительно, под действием колебаний привода 5, соскребают со своей поверхности возможные загрязнения. При опускании пучка фибры 3, вниз, после подбрасывающего импульса, происходит его встреча с дном ванны 1, которое совершает следующий инерционный скачок, генерируемый вынуждающей силой направленного действия привода (вибровозбудителя) 5. При встрече пучка фибры 3 и дна ванны 1 происходит их соударение, которое придает дополнительный импульс и внутреннее перемещение внутри объема промываемой фибры 3,что дополнительно интенсифицирует процесс мойки и повышает е качество, так как скольжение одной,отдельно взятой проволочки по другой, производит соскабливающий эффект и дополнительно очищает загрязненные поверхности. Постоянное перемешивание и встряхивание всего объема промываемой фибры 3 позволяет составляющим е проволочкам совершать хаотическое движение внутри этого объема, контактируя и скользя по поверхности таких же проволочек, совершая при этом соскабливание возможных загрязнений с любой точки их поверхности. При встряхивании и перемешивании фибры 3 в моющем растворе 2 практически отсутствуют труднодоступные для мойки места на изогнутых проволочках,составляющих объем фибры 3, следовательно,процесс мойки будет эффективнее и займет меньше времени. Предложенное техническое решение может быть легко реализовано, т.к. не требует сложной и дефицитной аппаратуры. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для вибрационной очистки изделий,содержащее ванну для моечной жидкости,платформу, связанную с приводом, установленную на опорах и совершающую возвратнопоступательное движение, отличающееся тем, что опоры выполнены упругими, а привод жестко закреплен снаружи на дне ванны.
