Терморегулирующее устройство

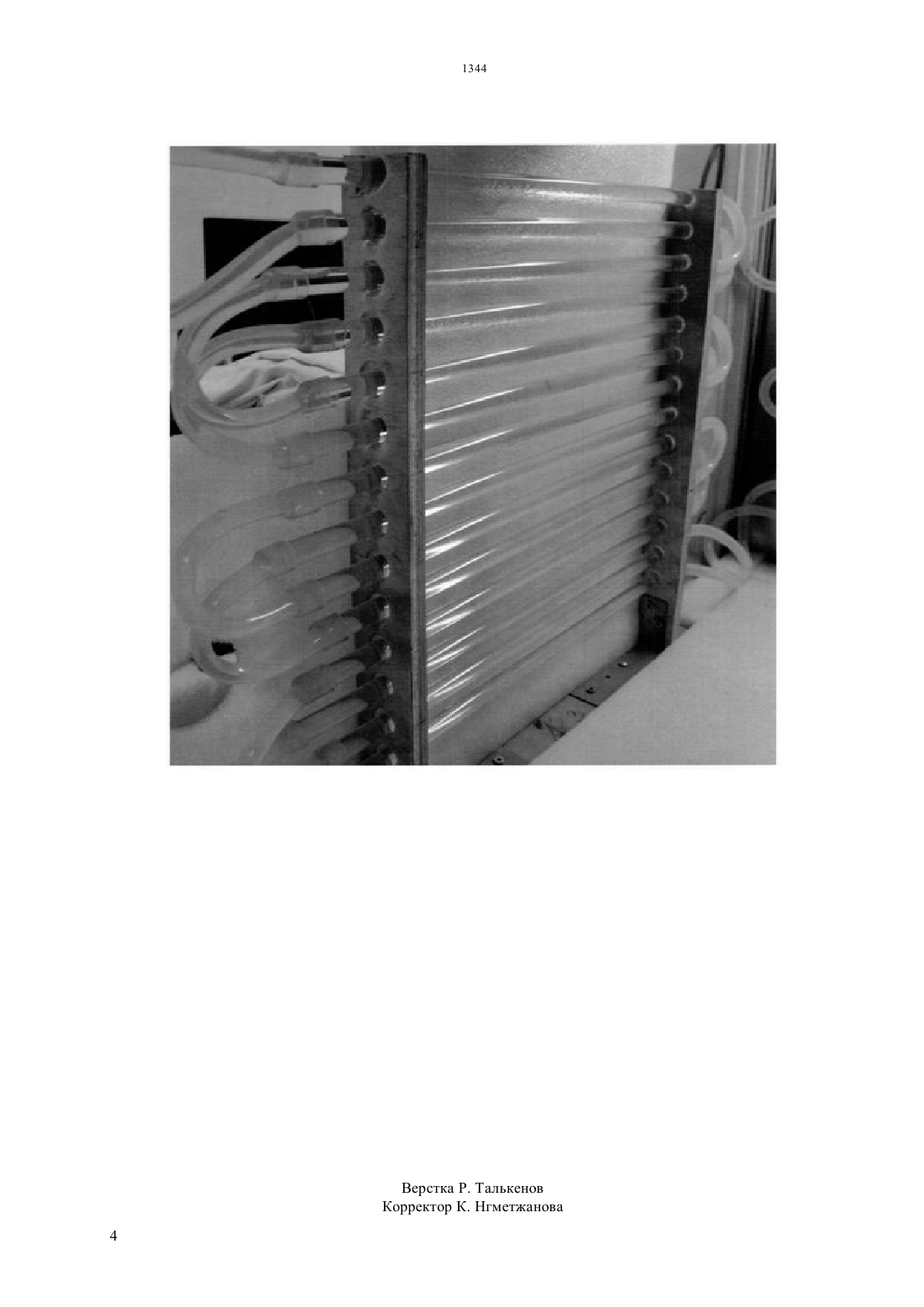

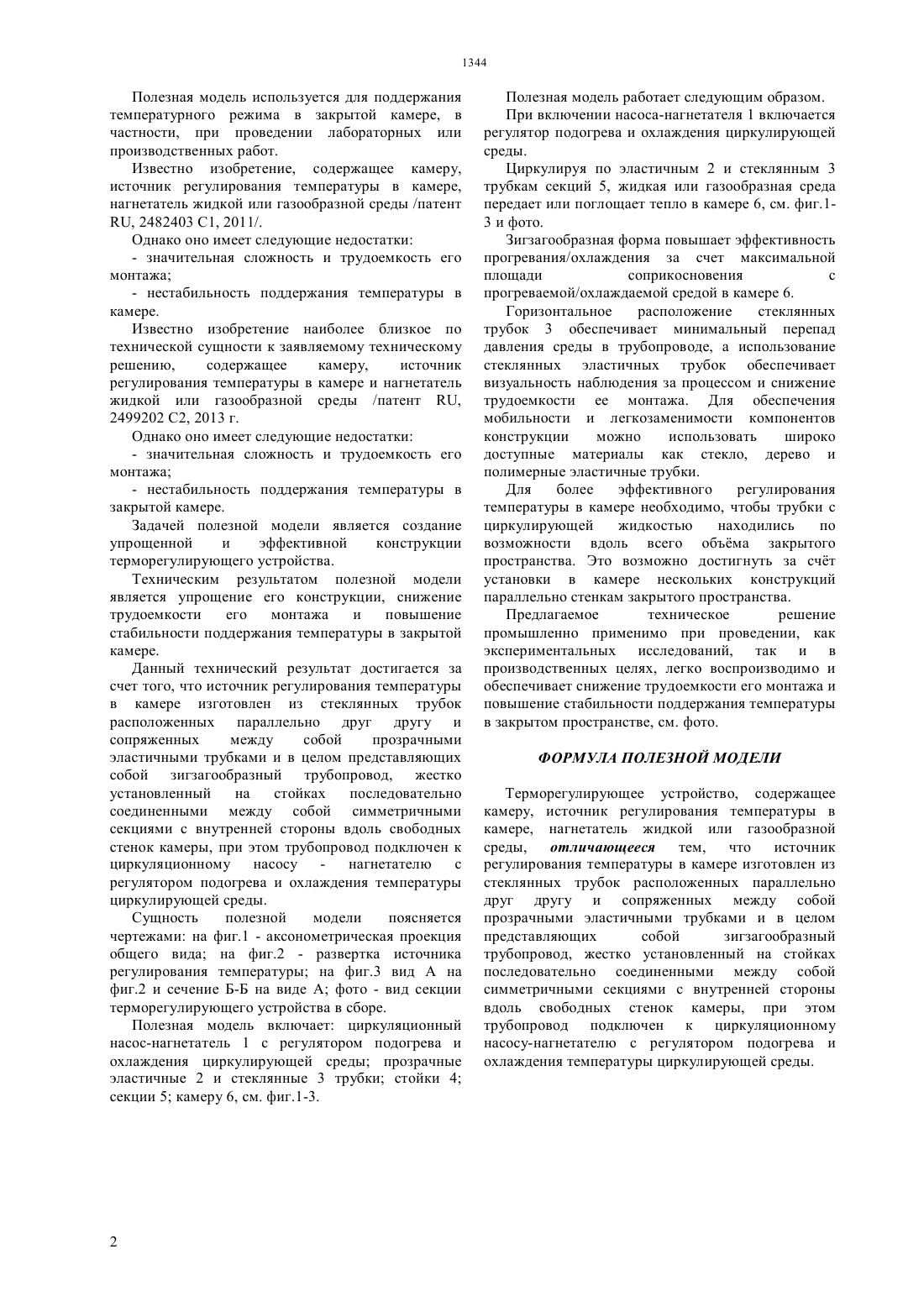

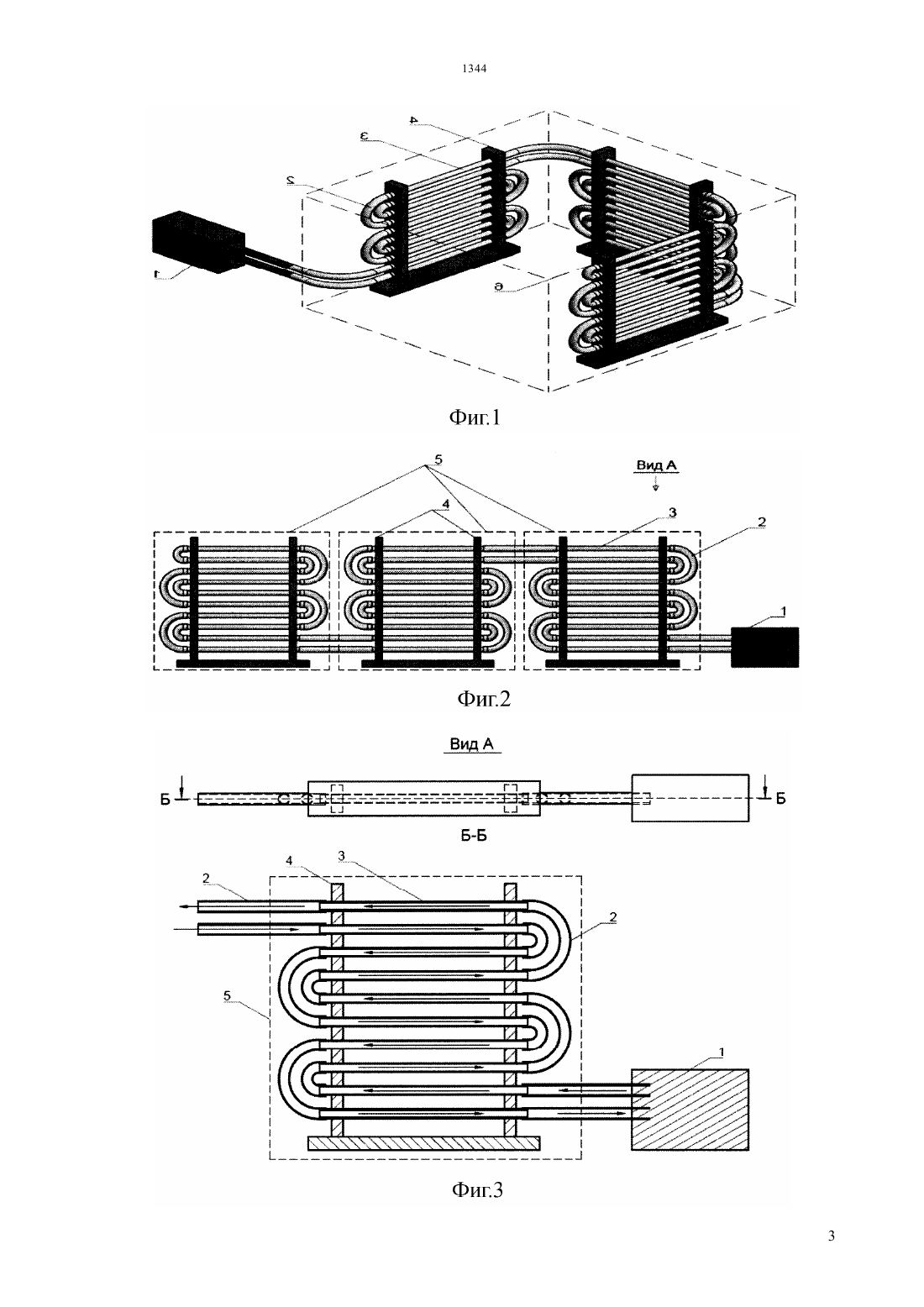

(51) 28 21/00 (2006.01) 24 1/00 (2006.01) 05 23/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ трудоемкости его монтажа и повышение стабильности поддержания температуры в закрытой камере. Данный технический результат достигается за счет того, что источник регулирования температуры в камере изготовлен из стеклянных трубок расположенных параллельно друг другу и сопряженных между собой прозрачными эластичными трубками и в целом представляющих собой зигзагообразный трубопровод, жестко установленный на стойках последовательно соединенными между собой симметричными секциями с внутренней стороны вдоль свободных стенок камеры, при этом трубопровод подключен к циркуляционному насосу - нагнетателю с регулятором подогрева и охлаждения температуры циркулирующей среды.(72) Сералин Айдар Амантаевич Тастанбеков Диас Бахытжанович Магзымов Даулет Балгабаевич(57) Полезная модель используется для поддержания температурного режима в закрытой камере, в частности, при проведении лабораторных или производственных работ. Задачей полезной модели является создание упрощенной и эффективной конструкции терморегулирующего устройства. Техническим результатом полезной модели является упрощение его конструкции, снижение Полезная модель используется для поддержания температурного режима в закрытой камере, в частности, при проведении лабораторных или производственных работ. Известно изобретение, содержащее камеру,источник регулирования температуры в камере,нагнетатель жидкой или газообразной среды /патент, 2482403 С 1, 2011/. Однако оно имеет следующие недостатки- нестабильность поддержания температуры в камере. Известно изобретение наиболее близкое по технической сущности к заявляемому техническому решению,содержащее камеру,источник регулирования температуры в камере и нагнетатель жидкой или газообразной среды /патент ,2499202 С 2, 2013 г. Однако оно имеет следующие недостатки- нестабильность поддержания температуры в закрытой камере. Задачей полезной модели является создание упрощенной и эффективной конструкции терморегулирующего устройства. Техническим результатом полезной модели является упрощение его конструкции, снижение трудоемкости его монтажа и повышение стабильности поддержания температуры в закрытой камере. Данный технический результат достигается за счет того, что источник регулирования температуры в камере изготовлен из стеклянных трубок расположенных параллельно друг другу и сопряженных между собой прозрачными эластичными трубками и в целом представляющих собой зигзагообразный трубопровод, жестко установленный на стойках последовательно соединенными между собой симметричными секциями с внутренней стороны вдоль свободных стенок камеры, при этом трубопровод подключен к циркуляционному насосу - нагнетателю с регулятором подогрева и охлаждения температуры циркулирующей среды. Сущность полезной модели поясняется чертежами на фиг.1 - аксонометрическая проекция общего вида на фиг.2 - развертка источника регулирования температуры на фиг.3 вид А на фиг.2 и сечение Б-Б на виде А фото - вид секции терморегулирующего устройства в сборе. Полезная модель включает циркуляционный насос-нагнетатель 1 с регулятором подогрева и охлаждения циркулирующей среды прозрачные эластичные 2 и стеклянные 3 трубки стойки 4 секции 5 камеру 6, см. фиг.1-3. Полезная модель работает следующим образом. При включении насоса-нагнетателя 1 включается регулятор подогрева и охлаждения циркулирующей среды. Циркулируя по эластичным 2 и стеклянным 3 трубкам секций 5, жидкая или газообразная среда передает или поглощает тепло в камере 6, см. фиг.13 и фото. Зигзагообразная форма повышает эффективность прогревания/охлаждения за счет максимальной площади соприкосновения с прогреваемой/охлаждаемой средой в камере 6. Горизонтальное расположение стеклянных трубок 3 обеспечивает минимальный перепад давления среды в трубопроводе, а использование стеклянных эластичных трубок обеспечивает визуальность наблюдения за процессом и снижение трудоемкости ее монтажа. Для обеспечения мобильности и легкозаменимости компонентов конструкции можно использовать широко доступные материалы как стекло, дерево и полимерные эластичные трубки. Для более эффективного регулирования температуры в камере необходимо, чтобы трубки с циркулирующей жидкостью находились по возможности вдоль всего объма закрытого пространства. Это возможно достигнуть за счт установки в камере нескольких конструкций параллельно стенкам закрытого пространства. Предлагаемое техническое решение промышленно применимо при проведении, как экспериментальных исследований, так и в производственных целях, легко воспроизводимо и обеспечивает снижение трудоемкости его монтажа и повышение стабильности поддержания температуры в закрытом пространстве, см. фото. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Терморегулирующее устройство, содержащее камеру, источник регулирования температуры в камере, нагнетатель жидкой или газообразной среды, отличающееся тем, что источник регулирования температуры в камере изготовлен из стеклянных трубок расположенных параллельно друг другу и сопряженных между собой прозрачными эластичными трубками и в целом представляющих собой зигзагообразный трубопровод, жестко установленный на стойках последовательно соединенными между собой симметричными секциями с внутренней стороны вдоль свободных стенок камеры, при этом трубопровод подключен к циркуляционному насосу-нагнетателю с регулятором подогрева и охлаждения температуры циркулирующей среды.
